Toyota Aygo AB10 (2005-2014) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Aygo AB10 (2005–2014), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Aygo AB10 (2005-2011) – schema siguranței
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Siguranța brichetă (priză de alimentare) în Toyota Aygo AB10 (2005-2011) este siguranța 27 în bloc siguranțe pe bord (spate).
Bloc siguranțe în compartiment motor (partea superioară)
Bloc siguranțe în compartiment motor (spate)
Bloc siguranțe pe bord (partea stângă)
Bloc siguranțe pe bord (partea dreaptă)

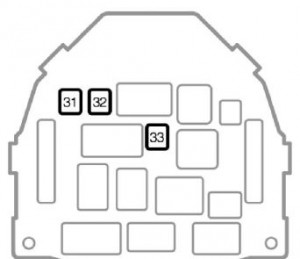

Bloc siguranțe pe bord (spate)
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | H-LP RH (HI) | 10 (cu sistem de lumini de zi) | Far dreapta |
| 2 | H-LP LH (HI) | 10 (cu sistem de lumini de zi) | Faruri;
Semnalizatoare și indicatoare pe partea stângă. |
| 3 | H − LP RH (LO) | 10 (cu sistem de lumini de zi) | Far dreapta |
| 4 | H − LP LH (LO) | 10 (cu sistem de lumini de zi) | Faruri, semnalizatoare și indicatoare pe partea stângă |
| 5 | DIMMER | 20 (cu sistem de lumini de zi) | Siguranțe “H-LP LH (HI)”, “H-LP RH (HI)”,
“H-LP LH (LO)”, “H-LP RH (LO)”; Sistem de lumini de zi. |
| H − LP LH | 10 (fără sistem de lumini de zi) | Far stânga | |
| 6 | ABS NR 2 | 25 (fără sistem de control al stabilității vehiculului) | Sistem antiblocare roți și
sistem de control al stabilității vehiculului. |
| VSC NR 2 | 30 (cu sistem de control al stabilității vehiculului) | Sistem antiblocare roți și
sistem de control al stabilității vehiculului. |
|
| 7 | AM2 | 30 | Sistem de pornire, siguranțe “IG1”, “IG2”, “STA” |
| 8 | HAZARD | 10 | Semnalizatoare, lumini de avarie;
Semnalizatoare și indicatoare. |
| 9 | H − LP RH | 10 (fără sistem de lumini de zi) | Far dreapta |
| 10 | DOME | 15 | Semnalizatoare și indicatoare;
Iluminare interioară; Sistem audio; Vitezometru. |
| 11 | EFI | 15 | Ventilator răcire electric;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct. |
| 12 | HORN | 10 | Claxon |
| 13 | SPARE | 7,5 | Siguranță de rezervă |
| 14 | SPARE | 10 | Siguranță de rezervă |
| 15 | SPARE | 15 | Siguranță de rezervă |
| 16 | STA | 7,5 | Cutie manuală multietajată;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct. |
| 17 | EFI NO.2 | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Cutie manuală multietajată. |
| 18 | STOP | 10 | Lumină de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); Cutie manuală multietajată. |
| 19 | D / L | 25 | Sistem închidere uși;
Sistem control de la distanță fără fir. |
| 20 | DEF | 20 | Dezaburire lunetă |
| 21 | TAIL | 7,5 | Sistem lumini de zi;
Lumini spate; Iluminare plăcuță înmatriculare; Lumini de poziție; Sistem control nivel faruri față; Iluminare bord. |
| 22 | OBD | 7,5 | Sistem diagnosticare bord |
| 23 | ECU − B | 7,5 | Cutie manuală multifuncțională;
Sistem lumini de zi; Sistem control stabilitate vehicul; Semnalizatoare și contoare; Lumină ceață spate. |
| 24 | ECU-IG | 7,5 | Sistem antiblocare roți (ABS);
Sistem control stabilitate vehicul; Servodirecție electrică; Ventilator electric răcire. |
| 25 | BACK UP | 10 | Lumini marșarier;
Sistem închidere electrică; Sistem control de la distanță fără fir; Geamuri electrice; Dezaburire lunetă; Vitezometru; Sistem climatizare; Sistem încălzire. |
| 26 | WIP | 20 | Ștergător și spălător parbriz;
Ștergător și spălător lunetă. |
| 27 | ACC | 15 | Priză alimentare;
Sistem audio. |
| 28 | IG1 | 7,5 | Ștergător și spălător parbriz;
Ștergător și spălător lunetă; Sistem antiblocare roți (ABS); Servodirecție electrică; Ventilator electric răcire; Lumini marșarier; Sistem închidere electrică uși; Sistem control de la distanță fără fir; Geamuri electrice; Dezaburire lunetă; Vitezometru; Sistem climatizare; Sistem încălzire. |
| 29 | IG2 | 15 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Sistem airbag SRS; Semnalizatoare și contoare; Sistem lumini de zi; Cutie manuală multietajată. |
| 30 | A/C | 7,5 | Climatizare;
Încălzitor electric. |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 31 | AM1 | 40 | Siguranțe “ACC”, “WIP”,
“ECU-IG”, “BACK UP” |
| 32 | PWR | 30 | Geamuri electrice |
| 33 | HTR | 40 | Sistem de încălzire;
Sistem de climatizare; Siguranță “A / C”. |
| 34 | AMT | 50 | Cutie manuală multietajată |
| 35 | RADIATORE | 30 * | Ventilator electric răcire |
| 40 * | |||
| 36 | ABS NO.1 | 40 (fără sistem de control al stabilității vehiculului) | Sistem antiblocare roți (ABS) și
sistem de control al stabilității vehiculului. |
| VSC NO.1 | 50 (cu sistem de control al stabilității vehiculului) | Sistem antiblocare roți (ABS) și
sistem de control al stabilității vehiculului. |
|
| 37 | EMPS | 50 | Sistem electric
de servodirecție. |
| ∗: Înlocuiți siguranța cu una identică celei originale | |||
Siguranță (tip C)
| Siguranță | Valoare în amperi [A] | Descriere | |
| 38 | ALTERNATORE | 120 | Sistem de încărcare, “EPS”, “ABS (fără sistem de control al stabilității vehiculului)”,
“VSC (cu sistem de control al stabilității vehiculului)”, “RADIATOR”, “AM1”, “HTR”, “PWR”, “D / L” Siguranțe, “DEF”, “TAIL”, “STOP”, “OBD”, “ECU-B”. |
Toyota Aygo AB10 (2012-2014) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Toyota Aygo AB10 (2012-2014) este siguranța 4 în bloc siguranțe în partea pasagerului pe bord (partea clară).
Bloc siguranțe în compartiment motor (partea superioară)
| Nr | Amperi [A] | Descriere | |
| 1 | DRL | 5 | Lumini de zi |
| 2 | FOG FR | 20 | Proiectoare de ceață față |
| 3 | H-LP LH | 10 | Faruri stânga |
| 4 | H-LP RH | 10 | Faruri dreapta |
| 5 | STA | 7,5 | Transmisie manuală cu mai multe moduri;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct. |
| 6 | EFI NO.2 | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Transmisie manuală cu mai multe moduri. |
| 7 | MET | 5 | Contor kilometraj și contoare |
| 8 | SUB-LP | 30 | Siguranțe DRL;
FOG FR. |
| 9 | ABS NO.2*1 | 25 | Sistem antiblocare roți (ABS) |
| VSC NO.2*2 | 30 | Sistem antiblocare și
sistem de control al stabilității vehiculului. |
|
| 10 | AM2 | 30 | Sistem de pornire;
Siguranțe IG1, IG2, STA. |
| 11 | HAZARD | 10 | Semnalizator;
Lumini de urgență; Semnalizatoare și contoare. |
| 12 | H-LP MAIN | 20 | Siguranțe H-LP LH, H-LP RH |
| 13 | DOME | 15 | Semnalizatoare și contoare;
Iluminare interioară; Sistem audio; Contor kilometraj. |
| 14 | EFI | 15 | Ventilator electric răcire;
Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct. |
| 15 | HORN | 10 | Claxon |
| 16 | SPARE | 7,5 | Siguranță de rezervă |
| 17 | SPARE | 10 | Siguranță de rezervă |
| 18 | SPARE | 15 | Siguranță de rezervă |
| 19 | AMT | 50 | Transmisie manuală cu moduri multiple |
| 20 | RADIATORE | 30 A * 3 | Ventilator electric răcire |
| 40 A * 3 | |||
| 21 | ABS * 1 | 40 | Sistem antiblocare roți (ABS) |
| VSC * 2 | 50 | Sistem antiblocare și
sistem control stabilitate vehicul. |
|
| 22 | EMPS | 50 | Sistem asistență electrică direcție |
* 1: Vehicule fără sistem VSC
* 2: Vehicule cu sistem VSC
* 3: Înlocuiți siguranța cu una identică cu cea originală
Cutia de siguranțe în compartiment motor (spate)
| Nr | Amperi [A] | Descriere | |
| 1 | ALTERNATR | 120 | Sistem de încărcare,
EMPS, Sistem antiblocare roți (ABS), VSC, RADIATOR, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, siguranțe ECU-B. |
Cutia de siguranțe în zona pasagerilor (bord – partea dreaptă)
| Nr | Amperi [A] | Descriere | |
| 1 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); Transmisie manuală cu mai multe moduri. |
| 2 | D/L | 25 | Sistem de închidere electrică;
Sistem de telecomandă fără fir. |
| 3 | DEF | 20 | Dezghețător lunetă spate |
| 4 | TAIL | 7,5 | Sistem de lumini de zi;
Lumini spate; Iluminare plăcuță de înmatriculare; Lumini de poziție; Sistem de control al nivelului farurilor față; Iluminare bord. |
| 5 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 6 | ECU-B | 7,5 | Transmisie manuală cu mai multe moduri;
Sistem de lumini de zi; Sistem de control al stabilității vehiculului; Indicatori și contoare; Lumină de stop spate. |
Cutia de siguranțe în zona pasagerilor (bord – partea dreaptă)
| Nr | Amperi [A] | Descriere | |
| 1 | ECU-IG | 7,5 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului; Asistență electrică la direcție; Ventilator electric răcire. |
| 2 | BACK UP | 10 | Lumini de urgență;
Sistem de închidere electrică; Sistem de telecomandă fără fir; Geamuri electrice; Dezaburire lunetă spate; Contor kilometraj; Sistem climatizare; Sistem de încălzire. |
| 3 | WIP | 20 | Ștergător și spălător parbriz față;
Ștergător și spălător lunetă spate. |
| 4 | ACC | 15 | Priză de alimentare;
Brichetă; Sistem audio. |
| 5 | IG1 | 7,5 | Ștergător și spălător parbriz față;
Ștergător și spălător lunetă spate; Sistem antiblocare roți (ABS); Asistență electrică la direcție; Ventilator electric răcire; Lumini de urgență; Sistem de închidere electrică; Sistem de telecomandă fără fir; Geamuri electrice; Dezaburire lunetă spate; Contor kilometraj; Climatizare; Încălzitor. |
| 6 | IG2 | 15 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Sistem airbag SRS; Indicatoare și contoare; Sistem de lumini de zi; Transmisie manuală cu moduri multiple. |
| 7 | A/C | 7,5 | Climatizare;
Încălzitor electric. |

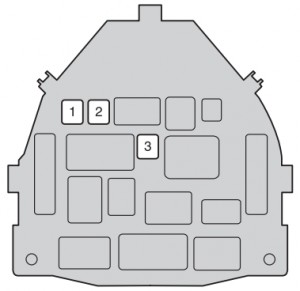

Cutia de siguranțe în zona pasagerilor (bord – spate)
| Nr | Amperi [A] | Descriere | |
| 1 | AM1 | 40 | Siguranțe ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Geamuri electrice |
| 3 | HTR | 40 | Sistem încălzire,
Sistem climatizare, Siguranță climatizator. |
