Toyota Camry (2001-2006) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Camry (2001–2006), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Toyota Camry (2001-2006) – schema siguranței
Anul producției: 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Toyota Camry (2001-2006) este siguranța 3 în bloc siguranțe în partea pasagerului.
Bloc siguranțe al compartimentului motor
| Nr |
Amp [A] |
Siguranță | Descriere |
| 1 | 100 | ALT | 2AZ-FE (2002-2003):
“DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, “SUN-SHADE” |
| 120 | ALT | 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006):
“DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, “SUN-SHADE” |
|
| 2 | 60 | ABS NO.1 | 2002-2003:
Sistem antiblocare roți; Sistem de control al tracțiunii; Sistem de control al stabilității; Sistem de asistență la frânare. |
| 50 | ABS NO.1 | 2003-2006:
Sistem antiblocare roți; Sistem de control al stabilității; Sistem de control al tracțiunii; Sistem de asistență la frânare. |
|
| 3 | 15 | HEAD LH LWR | Far stânga (faruri de întâlnire);
Indicator combinat; Lumină de ceață; Sistem de comunicație Multiplex (BEAN). |
| 4 | 15 | HEAD RH LWR | Far dreapta (faruri de întâlnire);
Sistem de comunicație Multiplex (BEAN). |
| 5 | 5 | DRL | Sistem de lumini de zi |
| 6 | 10 | A / C | Sistem climatizare |
| 7 | – | – | Neutilizat |
| 8 | – | – | Neutilizat |
| 9 | – | – | Neutilizat |
| 10 | 40 | MAIN | Siguranțe “HEAD LH LWR”, “HEAD RH LWR”,
“HEAD LH UPR”, “HEAD RH UPR” și “DRL”. |
| 11 | 40 | ABS No.2 | Sistem antiblocare roți;
Sistem de control al stabilității; Sistem de control al tracțiunii; Sistem de asistență la frânare. |
| 12 | 30 | RDI | Ventilator electric răcire |
| 13 | 30 | CDS | Ventilator electric răcire |
| 14 | 50 | HTR | Sistem climatizare |
| 15 | 30 | ADJ PDL | Pedale reglabile electric |
| 16 | 30 | ABS No.3 | Sistem antiblocare roți;
Sistem de control al stabilității; Sistem de control al tracțiunii; Sistem de asistență la frânare. |
| 17 | 30 | AM2 | Sistem aprindere;
Siguranțe “IGN” și “IG2”. |
| 18 | 10 | HEAD LH UPR | Far stânga (faruri de drum) |
| 19 | 10 | HEAD RH UPR | Far dreapta (faruri de drum) |
| 20 | 5 | ST | Indicator combinat;
Pornire și aprindere. |
| 21 | 5 | TEL | Niciun circuit |
| 22 | 5 | ALT-S | Sistem încărcare |
| 23 | 15 | IGN | Sistem aprindere |
| 24 | 10 | IG2 | Sistem antiblocare roți (ABS);
Încărcare; Indicator combinat; Cruise control; Cutie automată controlată electronic și indicator A / T; Control motor; Avertizare centură de siguranță; SRS; VSC. |
| 25 | 25 | DOOR1 | Sistem de comunicare Multiplex (BEAN);
Protecție împotriva furtului și controlul încuietorii ușii; Controlul încuietorii ușii fără fir. |
| 26 | 20 | EFI | Cruise control;
Cutie automată controlată electronic și indicator A / T; Control motor. |
| 27 | 10 | HORN | Claxon |
| 28 | 30 | DCC | Siguranțe “ECU-B”, “RAD NO.1” și “DOME” |
| 29 | 25 | A / F | Control motor |
| 30 | – | – | Neutilizat |
| 31 | 10 | ETCS | Cruise control, control motor |
| 32 | 15 | HAZ | Far și indicatoare de avertizare |
| Releu | |||
| R1 | Neutilizat | ||
| R2 | Neutilizat | ||
| R3 | Sistem lumini de zi (nr 2) | ||
| R4 | Sistem lumini de zi (nr 3) | ||
| R5 | Ventilator electric răcire (nr 2) | ||
| R6 | Sistem lumini de zi (nr 4) | ||
| R7 | Pedale reglabile electric | ||
| R8 | Ventilator electric răcire (nr 3) | ||
| R9 | MG CLT | ||
| R10 | Control motor (senzor raport aer-combustibil) | ||
| R11 | Sistem climatizare | ||
| R12 | Pornire și aprindere | ||
| R13 | Far | ||
| R14 | Ventilator electric răcire (nr 1) | ||
| R15 | VSV (valvă închidere rezervor) | ||
| R16 | Claxon | ||
| R17 | Modul control motor | ||

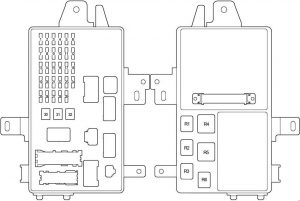

Bloc siguranțe din partea pasagerului
| Nr |
Amp [A] |
Siguranță | Descriere |
| 1 | 10 | ECU − B | Sistem antiblocare roți (ABS);
Climatizare automată; Control automat al iluminării; Ceas; Instrumentar combinat; Regulator de viteză; Cutie automată controlată electronic și indicator A / T; Control motor; Sistem imobilizare motor; Far; Iluminare; Iluminare interioară; Memento cheie; Sistem oprire automată a luminilor; Climatizare manuală; Trapă; Sistem de comunicație Multiplex (BEAN); Sistem de navigație; Sistem audio; Geam electric; Avertizare centură de siguranță; SRS; Protecție împotriva furtului și control încuietoare ușă; VSC; Control încuietoare ușă fără fir. |
| 2 | 7.5 | DOME | Lumină comutator aprindere;
Iluminare interioară; Iluminare personală; Iluminare portbagaj; Iluminare de curtoazie; Mecanism deschidere ușă garaj; Ceas; Afișaj temperatură exterioară; Afișaj informativ. |
| 3 | 15 | CIG | Brichetă |
| 4 | 5 | ECU-ACC | Ceas;
Instrumentar combinat; Sistem de comunicație multiplex (BEAN); Control de la distanță al oglinzii. |
| 5 | 10 | RAD NO.2 | Sistem de navigație;
Sistem audio. |
| 6 | 15 | POWER POINT | Prize electrice |
| 7 | 20 | RAD NO.1 | Sistem de navigație, sistem audio |
| 8 | 10 | GAUGE1 | Indicatori și instrumente;
Ceas; Indicator temperatură exterioară; Afișaj multifuncțional; Sistem blocare cutie; Indicatoare avertizare centură de siguranță. |
| 9 | 10 | ECU-IG | Sistem antiblocare roți (ABS);
Control automat al luminii; Far; Iluminare interioară; Memento cheie; Sistem oprire automată a luminilor; Trapă; Sistem de comunicație Multiplex (BEAN); Geam electric; Protecție împotriva furtului și control încuietoare ușă; VSC. |
| 10 | 25 | WIPER | Ștergător și spălător parbriz |
| 11 | 10 | HTR | Sistem de climatizare |
| 12 | 10 | MIR HTR | Încălzire oglindă retrovizoare exterioară |
| 13 | 5 | AM1 | Sistem de pornire |
| 14 | 15 | MGŁA | Proiectoare de ceață față |
| 15 | 15 | SUN−SHADE | Niciun circuit |
| 16 | 10 | GAUGE2 | Oglindă retrovizoare interioară anti-orbire automată;
Busolă; Trapă electrică; Lumini de mers înapoi; Indicatoare cutie automată; Control automat al iluminării; Regulator de viteză. |
| 17 | 10 | PANEL | Iluminare compartiment motor;
Ceas; Afișaj temperatură exterioară; Afișaj multifuncțional; Iluminare bord; Iluminare planșă de bord; Lumină avertizare oprire Overdrive. |
| 18 | 10 | TAIL | Lumini spate;
Lumini de parcare; Lumini număr de înmatriculare. |
| 19 | 20 | PWR NO.4 | Geam electric scaun spate partea pasagerului (partea stângă) |
| 20 | 20 | PWR NO.2 | Sistem încuietoare ușă față partea pasagerului;
Geam față partea pasagerului. |
| 21 | 7.5 | OBD | Sistem diagnostic integrat |
| 22 | 20 | SEAT HTR | Încălzitoare scaune |
| 23 | 15 | WASHER | Spălător parbriz |
| 24 | 10 | FAN RLY | Ventilatoare electrice răcire |
| 25 | 15 | STOP | Lumini de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); Sistem cruise control. |
| 26 | 5 | FUEL OPEN | Gol |
| 27 | 25 | DOOR NO.2 | Sistem de comunicare multiplex
(sistem închidere automată ușă, sistem închidere automată uși, sistem control de la distanță fără fir). |
| 28 | 25 | AMP | Gol |
| 29 | 20 | PWR NO.3 | Geam electric spate partea pasagerului (partea dreaptă) |
| 30 | 30 | PWR SEAT | Scaune electrice |
| 31 | 30 | PWR NO.1 | Sistem încuietoare ușă partea șoferului;
Geam electric partea șoferului; Trapă electrică. |
| 32 | 40 | DEF | Dezaburitor lunetă spate |
| Releu | |||
| R1 | Proiectoare de ceață | ||
| R2 | Faruri spate | ||
| R3 | Releu accesoriu | ||
| R4 | Dezaburitor lunetă spate | ||
| R5 | Aprindere | ||
| R6 | Alimentare geam | ||

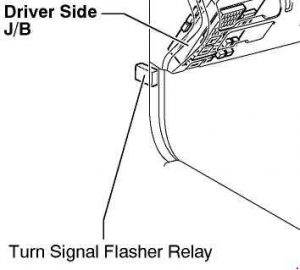

Releu semnalizatoare
Bloc siguranțe suplimentar (compartiment motor)
| Nr |
Amp [A] |
Siguranță | Descriere |
| 1 | 7.5 | ABS NO.4 | Sistem antiblocare roți (ABS);
Sistem control tracțiune; Sistem control stabilitate; Sistem asistență frânare. |
| Releu | |||
| R1 | Neutilizat | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR | ||
