Toyota Land Cruiser 200 (2007-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Land Cruiser 200 (2007–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Land Cruiser 200 (2007-2017) – schema siguranței
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser 200 (2007-2017) este siguranța 1 în bloc siguranțe pe bord (partea șoferului).

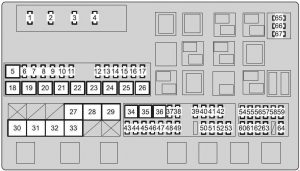

Bloc siguranțe compartiment motor (până în 2013)
| Nr |
Siguranță |
Amp [A] |
Descriere |
| 1 | A / F | 15 | Încălzitor aer climatizare |
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | Încălzitor EFI;
A / F. |
| 4 | IG2 MAIN | 30 | Injector;
Aprindere; Contor kilometraj. |
| 5 | RR A / C | 50 | Controler ventilator |
| 6 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 7 | RR S / HTR | 20 | Încălzire scaun spate |
| 8 | DEICER | 20 | Dezgheț ștergător parbriz față |
| 9 | CDS FAN | 25 | Ventilator condensator |
| 10 | TOW TAIL | 30 | Sistem lumini spate pentru remorcă |
| 11 | RR P / SEAT | 30 | Gol |
| 12 | ALT-CDS | 10 | Condensator alternator |
| 13 | FR FOG | 7.5 | Proiectoare de ceață față |
| 14 | SECURITY | 5 | Claxon de siguranță |
| 15 | SEAT-A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 16 | STOP | 15 | Lumini de stop;
Lumină de stop montată sus; Controler frână; Convertor remorcă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 17 | TOW BRK | 30 | Controler frână |
| 18 | RR AUTO A / C | 50 | Sistem climatizare spate |
| 19 | PTC-1 | 50 | Încălzitor PTC |
| 20 | PTC-2 | 50 | Încălzitor PTC |
| 21 | PTC-3 | 50 | Încălzitor PTC |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BATT | 40 | Remorcă |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Curățare faruri |
| 26 | DEFOG | 30 | Dezgheț lunetă spate |
| 27 | HTR | 50 | Climatizare față |
| 28 | PBD | 30 | Gol |
| 29 | LH-J / B | 150 | LH-J / B |
| 30 | ALT | 180 | Alternator |
| 31 | A / PUMP N0.1 | 50 | La DRIVER |
| 32 | A / PUMP N0.2 | 50 | La DRIVER 2 |
| 33 | MAIN | 40 | Far;
Sistem lumini de zi; HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 34 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 35 | ABS2 | 30 | Sistem antiblocare roți (ABS) |
| 36 | ST | 30 | Sistem de pornire |
| 37 | IMB | 7.5 | Cutia cod identificativ;
Sistem cheie inteligentă; GBS. |
| 38 | AM2 | 5 | Unitate principală ECU |
| 39 | D0ME2 | 7.5 | Lumini gol;
Modul superior; Iluminare interioară spate. |
| 40 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 41 | AMP 2 | 30 | Sistem audio |
| 42 | RSE | 7.5 | Divertisment pe scaune spate |
| 43 | TOWING | 30 | Remorcă |
| 44 | DOOR NO.2 | 25 | Unitate principală ECU |
| 45 | STR LOCK | 20 | Sistem blocare volan |
| 46 | TURN-HAZ | 15 | Contor kilometraj;
Semnalizator față; Semnalizator spate; Convertor remorcă. |
| 47 | EFI MAIN2 | 20 | Pompă combustibil |
| 48 | ETCS | 10 | EFI |
| 49 | ALT-S | 5 | IC-ALT |
| 50 | AMP 1 | 30 | Sistem audio |
| 51 | RAD N0.1 | 10 | Sistem navigație;
Sistem audio. |
| 52 | ECU-B1 | 5 | Sistem cheie inteligentă;
Modul superior; Control înclinare și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor volan. |
| 53 | DOME1 | 5 10 1) |
Sistem intrare iluminată;
Ceas. |
| 54 | HEAD LH | 15 | Faruri de drum (stânga) |
| 55 | HEAD LL | 15 | Faruri de întâlnire (stânga) |
| 56 | INJ | 10 | Injector, sistem aprindere |
| 57 | MET | 5A | Contor kilometraj |
| 58 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem detectare pasageri; Sistem cheie inteligentă; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 59 | DRL | 5 | Lumini de zi |
| 60 | HEAD RH | 15 | Faruri de drum (dreapta) |
| 61 | HEAD RL | 15 | Faruri de întâlnire (dreapta) |
| 62 | EFI N0.2 | 7.5 | Sistem injecție aer;
Contor debit aer; EVP VSV; 02 SSR; KEY OFF PMP; AI DRIVER; AI EX VSV; ACIS VSV. |
| 63 | RR A / C N0.2 | 7.5 | Circuit gol |
| 64 | DEF N0.2 | 5 | Dezgheț oglindă retrovizoare exterioară |
| 65 | SPARE | 5 | Siguranță de rezervă |
| 66 | SPARE | 15 | Siguranță de rezervă |
| 67 | SPARE | 30 | Siguranță de rezervă |
| 1) Din 2013 | |||
Bloc siguranțe compartiment motor (din 2014)
| Nr |
Siguranță |
Amp [A] |
Descriere |
| 1 | A / F | 15 | Încălzitor aer climatizare |
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | EFI;
Încălzitor A / F; Pompă combustibil. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Controler motor ventilator |
| 6 | CDS FAN | 25 | Ventilator condensator |
| 7 | RR S / HTR | 20 | Încălzire scaune spate |
| 8 | FR FOG | 7.5 | Proiectoare de ceață față |
| 9 | STOP | 15 | Lumini de stop;
Lumină de stop montată sus; Controler frână; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 10 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 11 | HWD4 | 30 | Circuit gol |
| 12 | HWD3 | 30 | Circuit gol |
| 13 | AHC | 50 | Circuit gol |
| 14 | PTC-1 | 50 | Încălzitor PTC |
| 15 | PTC-2 | 50 | Încălzitor PTC |
| 16 | PTC-3 | 50 | Încălzitor PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remorcă |
| 19 | VGRS | 40 | VGRS ECU |
| 20 | H-LP CLN | 30 | Spălător far |
| 21 | DEFOG | 30 | Dezgheț lunetă spate |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Climatizare față |
| 24 | PBD | 30 | Circuit gol |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternator |
| 27 | A / PUMP N0.1 | 50 | La DRIVER |
| 28 | A / PUMP N0.2 | 50 | La DRIVER 2 |
| 29 | MAIN | 40 | Far;
Sistem lumini de zi; HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 30 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 31 | ABS2 | 30 | Sistem antiblocare roți (ABS) |
| 32 | ST | 30 | Sistem de pornire |
| 33 | IMB | 7.5 | Cutia cod identificativ;
Sistem cheie inteligentă; GBS. |
| 34 | AM2 | 5 | Unitate principală ECU |
| 35 | DOME2 | 7.5 | Lumini gol;
Modul superior; Iluminare interioară spate. |
| 36 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 37 | AMP 2 | 30 | Sistem audio |
| 38 | RSE | 7.5 | Divertisment pe scaune spate |
| 39 | TOWING | 30 | Remorcă |
| 40 | DOOR NO.2 | 25 | Unitate principală ECU |
| 41 | STR LOCK | 20 | Sistem blocare volan |
| 42 | TURN-HAZ | 15 | Contor kilometraj, semnalizator semnalizatoare față;
Semnalizator semnalizatoare laterale; Semnalizator semnalizatoare spate, remorcă. |
| 43 | EFI MAIN2 | 20 | Pompă combustibil |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Sistem audio |
| 47 | RAD N0.1 | 10 | Sistem navigație;
Sistem audio; Sistem asistență parcare. |
| 48 | ECU-B1 | 5 | Sistem cheie inteligentă;
Modul superior; Control înclinare și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor volan. |
| 49 | DOME1 | 10 | Sistem intrare iluminată;
Ceas. |
| 50 | HEAD LH | 15 | Faruri de drum (stânga) |
| 51 | HEAD LL | 15 | Faruri de întâlnire (stânga) |
| 52 | INJ | 10 | Injector, sistem aprindere |
| 53 | MET | 5 | Contor kilometraj |
| 54 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem cheie inteligentă; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 55 | DRL | 5 | Lumini de zi |
| 56 | HEAD RH | 15 | Faruri de drum (dreapta) |
| 57 | HEAD RL | 15 | Faruri de întâlnire (dreapta) |
| 58 | EFI N0.2 | 7.5 | Sistem injecție aer;
Debitmetru aer. |
| 59 | RR A/C NO.2 | 7.5 | Circuit gol |
| 60 | DEF NO.2 | 5 | Dezgheț oglindă retrovizoare exterioară |
| 61 | SPARE | 5 | Siguranță de rezervă |
| 62 | SPARE | 15 | Siguranță de rezervă |
| 63 | SPARE | 30 | Siguranță de rezervă |
Bloc siguranțe compartiment motor (cutia de siguranțe pe partea dreaptă; din 2014)
| Nr |
Siguranță |
Amp [A] |
Descriere |
| 1 | HWD1 | 30 | Circuit absent |
| 2 | TOW BRK | 30 | Controler frână |
| 3 | RR P / SEAT | 30 | Circuit absent |
| 4 | PWR HTR | 7.5 | Circuit absent |
| 5 | DEICER | 20 | Dezgheț ștergător față |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SECURITATE |
| 8 | FOTEL A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 9 | Al PMP HTR | 10 | Încălzitor pompă Al |
| 10 | TOW TAIL | 30 | Sistem lumini spate pentru remorcă |
| 11 | HWD2 | 30 | Circuit absent |
Atribuirea siguranțelor în bloc siguranțe, bord partea șoferului
| Nr |
Siguranță |
Amp [A] |
Descriere |
| 1 | CIG | 15 | Brichetă |
| 2 | BK / UP LP | 10 | Lumini marșarier;
Remorcă. |
| 3 | ACC | 7.5 | Sistem audio;
Grup afișaj multiplu; ECU poartă; ECU corp principal; ECU oglindă; Divertisment pe scaune spate; Sistem cheie inteligentă; Ceas. |
| 4 | PANEL | 10 | Tracțiune integrală;
Scrumieră; Brichetă; Controler frână; Frigider; Tempomat; Bloc central diferențial; Grup afișaj; Încălzire scaun; Sistem climatizare; Iluminare compartiment motor; Lumini de avarie; Sistem audio; Comutator curățare faruri; Invertor; Sistem memorie poziție conducere; Comutatoare oglinzi retrovizoare exterioare; Modul superior; Senzor înclinare airbag; Comutator airbag; Comutator levier cutie de viteze; Comutatoare volan; Comutator VSC OFF; Comutator consolă. |
| 5 | ECU-IG N0.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; Sistem antiblocare roți (ABS); VSC; Senzor direcție; Senzor înclinare direcțională și senzor G; Unitate principală ECU; Lumină de stop; Trapă; Ceas; ECU oglindă. |
| 6 | WINCH | 5 | Gol |
| 7 | A / C IG | 10 | Condensator;
Ventilator condensator; Compresor condensator; Dezgheț lunetă spate și oglindă retrovizoare exterioară; Sistem climatizare. |
| 8 | TAIL | 15 | Lumini spate;
Lumini număr înmatriculare; Proiectoare de ceață față; Lumini de poziție laterale față; Lumini de poziție laterale spate; Lumini de parcare. |
| 9 | WIPER | 30 | Ștergător parbriz față |
| 10 | WSH | 20 | Spray parbriz față |
| 11 | RR WIPER | 15 | Ștergător și spray lunetă spate |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Încălzire scaun; Dezgheț ștergător parbriz față; Centură siguranță față; Lumini de avarie; Invertor; Comutator levier cutie de viteze. |
| 14 | ECU-IG N0.1 | 5 | Sistem antiblocare roți (ABS);
VSC; Sistem direcție înclinabilă și telescopică; ECU poartă; Sistem blocare cutie de viteze; Tempomat; Centură siguranță pre-coliziune; Curățare faruri; Grup afișaj multiplu; Sistem memorie poziție conducere; Sistem blocare uși asistat. |
| 15 | S/ROOF | 25 | Trapă |
| 16 | RR DOOR RH | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU oglindă;
Dezghețare oglindă retrovizoare exterioară. |
| 18 | RR DOOR LH | 20 | Geamuri electrice |
| 19 | FR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7.5 | Circuit lipsă |
| 22 | A / C | 7.5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit lipsă |
| 24 | Tl & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Scaun electric |
| 26 | PWR OUTLET | 15 | Priză de alimentare |
| 27 | OBD | 7.5 | Diagnosticare bord |
| 28 | PSB | 30 | Centură de siguranță pre-coliziune |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Scaun electric |
| 31 | INVERTER | 15 | Invertor |
Atribuirea siguranțelor în bloc siguranțe, bord partea pasagerului
| Nr |
Siguranță |
Amp [A] |
Descriere |
| 1 | RSFLH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7.5 | Remorcă |
| 9 | AHC-B N0.2 | 10 | Circuit absent |
| 10 | ECU-IG N0.4 | 5 | Sistem avertizare presiune pneuri |
| 11 | SEAT-A/C FAN | 10 | Ventilator răcire |
| 12 | SEAT-HTR | 20 | Încălzitor scaun |
| 13 | AFS | 5 | Circuit absent |
| 14 | ECU-IG N0.3 | 5 | Sistem cruise control |
| 15 | STRG HTR | 10 | Sistem încălzire volan |
| 16 | TV | 10 | Grup afișaj multiplu |
