Toyota Highlander XU50 (2013-2016) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Highlander XU50 (2013–2016), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Highlander XU50 (2013-2016) – schema cutiei de siguranțe
Anul producției: 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Toyota Highlander XU50 (2013-2016) este siguranța 28 și 29 în cutia de siguranțe de pe bord.
Compartiment motor
Tip A (bloc siguranțe pe spatele capacului)

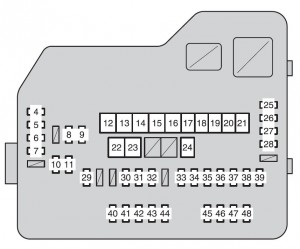

Tip A (bloc siguranțe)
| Siguranță | Amp [A] | Descriere | |
| 1 | SPARE | 7,5 | Siguranță de rezervă |
| 2 | SPARE | 15 | Siguranță de rezervă |
| 3 | SPARE | 25 | Siguranță de rezervă |
| 4 | DEF RLY | 10 | Dezumidificator lunetă spate |
| 5 | MIR HTR | 20 | Dezumidificatoare oglindă retrovizoare exterioară |
| 6 | PWR OUTLET | 20 | Priză alimentare |
| 7 | DOOR NO.1 | 25 | Sistem de comunicare multiplex |
| 8 | EFI NO.2 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 9 | EFI NO.3 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 10 | INJ NO.1 | 15 | Sistem de aprindere |
| 11 | INJ NO.2 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 12 | HTR | 50 | Sistem de climatizare |
| 13 | VSC NO.1 | 50 | Sistem de control al stabilității vehiculului îmbunătățit |
| 14 | FAN MAIN | 50 | Ventilator electric răcire |
| 15 | VSC NO.2 | 30 | Sistem de control al stabilității vehiculului îmbunătățit |
| 16 | PTC NO.1 | 50 | Sistem de climatizare |
| 17 | PTC NO.2 | 30 | Sistem de climatizare |
| 18 | PTC NO.3 | 30 | Sistem de climatizare |
| 19 | RR CLR | 40 | Sistem de climatizare |
| 20 | RR DEF | 30 | Dezumidificator lunetă spate |
| 21 | PBD | 30 | Alimentare uși spate |
| 22 | ALT | 140 | MIR HTR, PWR OUTLET, DOOR NO.1,
HTR, RR DEF, FAN MAIN, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Servodirecție electrică |
| 24 | ST | 30 | Sistem de pornire |
| 25 | CRT | 10 | Sistem de divertisment pe scaunele spate |
| 26 | RADIO NO.1 | 158 | Sistem audio |
| 27 | ECU-B NO.1 | 10 | Senzor de direcție;
Semnalizatoare și contoare; Ceas; ECU caroserie principală; Telecomandă fără fir; Sistem cheie inteligentă; Uși spate alimentate; Display informativ; Sistem de clasificare a pasagerilor din față. |
| 28 | DOME | 10 | Trape;
Lumini personale; Iluminare interioară; Semnalizatoare și contoare; Lumina comutatorului motorului; Iluminare suplimentară a ușilor. |
| 29 | TOWING | 30 | Lumini remorcă |
| 30 | STR LOCK | 20 | Sistem de blocare a volanului |
| 31 | EFI MAIN | 25 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial; EFI nr. 2, EFI nr. 3 |
| 32 | HAZ | 15 | Aprindere lumini de avarie |
| 33 | IG2 | 25 | INJ NR.1, INJ NR.2, IGN, GAUGE NR.2 |
| 34 | AMP | 15 | Sistem audio |
| 35 | RR FOG | 7,5 | Circuit gol |
| 36 | DEICER | 15 | Dezgheț ștergător parbriz |
| 37 | G / H | 10 | Trapă;
Sistem de comunicație multiplex; Iluminare interioară picioare. |
| 38 | ALT-S | 7,5 | Sistem de încărcare |
| 39 | AM2 | 7,5 | Sistem de comunicație multiplex |
| 40 | H-LP LH HI | 15 | Far stânga (far Faruri de întâlnire) |
| 41 | H-LP RH HI | 15 | Far dreapta (far Faruri de întâlnire) |
| 42 | H-LP LH LO | 15 | Far stânga (far Lumini de poziție) |
| 43 | H-LP RH LO | 15 | Far dreapta (far Lumini de poziție) |
| 44 | HORN | 10 | Claxon |
| 45 | EFI NO.1 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial; Sistem cheie inteligentă. |
| 46 | ETCS | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial; Sistem de control electronic al clapetei de accelerație. |
| 47 | A / F | 20 | Senzor raport aer-combustibil |
| 48 | S-HORN | 7,5 | Claxon |
Tip B (dacă este prezent)
| Siguranță | Amp [A] | Descriere | |
| 1 | INV-W / P | 15 | Circuit lipsă |
| 2 | IGCT NO.2 | 7,5 | Circuit lipsă |
| 3 | A / CD | 10 | Circuit lipsă |
Sub bord
Fața bloc siguranțe
Bloc siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | P / SEAT | 30 | Scaun electric |
| 2 | POWER | 30 | Geamuri electrice |
| 3 | RR DOOR RH | 25 | Geamuri electrice |
| 4 | RR DOOR LH | 25 | Geamuri electrice |
| 5 | FR FOG | 15 | Proiectoare de ceață față |
| 6 | OBD | 7,5 | Sistem diagnosticare la bord |
| 7 | A / CW / PMP | 7,5 | Circuit gol |
| 8 | STOP | 10 | Sistem control stabilitate vehicul îmbunătățit;
Sistem comunicare multiplex; Sistem injecție combustibil multipunct; Sistem injecție combustibil multipunct secvențial; Sistem blocare cutie; Lumină de stop. |
| 9 | DOOR NO.2 | 25 | Geamuri electrice |
| 10 | AM1 | 7,5 | Sistem aprindere |
| 11 | P / SEAT (PS) | 30 | Scaun electric |
| 12 | A / C NO. 1 | 10 | Sistem climatizare |
| 13 | FUEL OPN | 7,5 | Circuit gol |
| 14 | S/ROOF | 20 | Trapă electrică |
| 15 | TAIL | 15 | Lumini de poziție;
Lumini spate; Iluminare plăcuță; Proiectoare de ceață față; Lumini remorcă. |
| 16 | PANEL | 7,5 | Iluminare compartiment motor portbagaj;
Iluminare bord; Iluminare întrerupătoare. |
| 17 | ECU IG NO.1 | 10 | Sistem de comunicare Multiplex;
Trapă electrică; Cutie automată controlată electronic; Uși spate electrice; Încălzitoare scaune; Sistem de avertizare presiune pneuri; Servodirecție electronică; Oglindă retrovizoare interioară anti-orbire; Sistem de blocare cutie; Sistem de avertizare presiune pneuri. |
| 18 | ECU IG NO.2 | 7,5 | Sistem de control al stabilității vehiculului îmbunătățit |
| 19 | A/C NO.2 | 10 | Sistem climatizare |
| 20 | WASH | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 21 | S-HTR | 20 | Încălzitoare scaune |
| 22 | GAUGE NO.1 | 10 | Sistem audio;
Lumini de avarie; Sistem de încărcare; Lumini de avarie; Sistem de control tracțiune; Dezghețare ștergător parbriz; Sistem climatizare; Sistem de încărcare; Sistem monitorizare retrovizoare; Lumini remorcă; Sistem injecție combustibil multipoint; Sistem injecție combustibil multipoint secvențial. |
| 23 | FR WIP | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 24 | RR WIP | 15 | Ștergător și spălător lunetă spate |
| 25 | IGN | 10 | Sistem injecție combustibil multipoint;
Sistem injecție combustibil multipoint secvențial; Sistem blocare volan; Sistem antiblocare roți (ABS); Sistem cheie inteligentă; Sistem airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicatori și contoare;
Sistem monitorizare retrovizoare. |
| 27 | ECU-ACC | 7,5 | Oglinzi retrovizoare exterioare;
Sistem blocare cutie; Sistem chei inteligente; Sistem de comunicare multiplex. |
| 28 | ACC SOCK NO.1 | 10 | Priză alimentare |
| 29 | ACC SOCK NO.2 | 20 | Priză alimentare |
| 30 | ADIO NO.2 | 7,5 | Sistem audio;
Ceas; Sistem divertisment scaun spate; Sistem de încărcare; Iluminare interior; Iluminare personală. |
