Toyota Yaris Verso (1999-2005) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Yaris Verso (1999–2005), informații despre poziția panourilor de siguranțe în interiorul mașinii și alocarea fiecărei siguranțe (layout-ul siguranțelor).
Toyota Yaris Verso (1999-2005) – schema cutiei de siguranțe
Anul producției: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranța Brichetei (priza de alimentare) în Toyota Yaris Verso (1999-2005) este siguranța 9 în cutia de siguranțe din habitaclu.

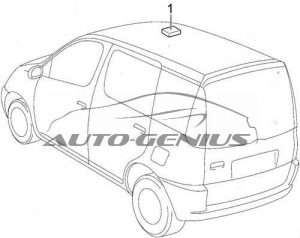

Habitaclu
- Releu faruri față proiectoare de ceață
- Releu dezumidificator
- Releu lumină spate
- Cutia de siguranțe
- Receptor wireless pentru controlul încuietorilor ușilor
- Releu activ lumină
- Releu faruri de zi
- Releu control încuietori uși
- Amplificator climatizare
- Amplificator PTC
- Motor și ECU ECT (A / T) sau ECU motor (M / T)
- Grup senzor sistem airbag central
- Amplificator cheie transponder
Cutia de siguranțe a habitaclului
| Nr | Siguranță | Amp [A] |
Descriere |
| 1 | GAUGE | 10 | Sistem antiblocare roți (ABS);
Climatizare; Lumină de marșarier; Încărcare; Indicator combinat; Controlul încuietorii ușilor; Încuietoare dublă; ECT; Control motor; Far (cu lumini de zi); Semnal sonor avertizare lumină; Trapă; Geam electric; Blocare cutie automată; Lampă semnalizare și avertizare pericol; Încălzitor flux bidirecțional; Control wireless al încuietorii ușilor. |
| 2 | DEF RLY | 10 | Dezumidificator lunetă spate și încălzitor oglindă |
| DEF | 20 | Dezumidificator lunetă spate și încălzitor oglindă | |
| 3 | D / L | 25 | Încuietoare dublă;
Control wireless al încuietorii ușilor. |
| 4 | TAIL | 7,5 | Proiectoare de ceață față;
Far; Reglare nivel fascicul faruri; Semnal sonor avertizare lumină; Proiectoare de ceață spate; Lumini spate și iluminare. |
| 5 | – | – | – |
| 6 | WIPER | 20 | Ștergător și spălător parbriz față;
Ștergător și spălător parbriz spate; Controlul încuietorii ușilor. |
| 7 | ECU-B | 7,5 | Far;
Proiectoare de ceață spate. |
| 8 | FOG | 15 | Proiectoare de ceață față |
| 9 | ACC | 15 | Brichetă;
Ceas; Indicator combinat; Semnal sonor avertizare iluminare; Afișaj multifuncțional; Priză alimentare; Radio și cititor; Control la distanță al oglinzii. |
| 10 | ECU-IG | 7,5 | Sistem antiblocare roți (ABS), sau
Iluminare interioară; Afișaj multifuncțional; Încălzitor PTC; Ventilator radiator și ventilator condensator; SRS; Încălzitor bidirecțional. |
| 11 | OBD | 7,5 | Sistem diagnosticare la bord |
| 12 | HAZ | 10 | Semnalizatoare și lumină de avertizare |
| 13 | AC | 7,5 | Climatizare;
Încălzitor bidirecțional. |
| 14 | S-HTR | 10 | Încălzitor scaun |
| 15 | – | – | – |
| 16 | STOP | 10 | ECT;
Control motor; Blocare cutie; Lumină de stop. |
| 17 | AM1 | 50 | Siguranțe “ACC”, “GAUGE”, “DEF” (“DEF RLY”),
“S-HTR”, “WIPER” și “ECU-IG”. |
| 18 | POWER | 30 | Trapă;
Geam electric |
| 19 | HTR | 40 | Climatizare;
Încălzitor bidirecțional. |
| 20 | DEF | 30 | Dezumidificator lunetă spate și încălzitor oglindă |
| Releu | |||
| R1 | Încălzitor | ||
| R2 | Semnalizatoare | ||
| R3 | Putere | ||
| R4 | Releu de deschidere circuit (C / OPN) | ||
- Releu și siguranță a trapei.

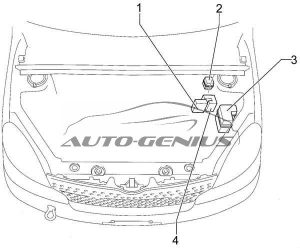

Compartiment motor
- Bloc siguranțe
- Cutie de siguranțe suplimentară
- Cutie de siguranțe
- Actuator ABS cu ECU

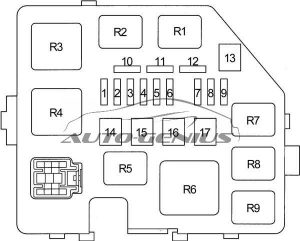

Cutia de siguranțe din compartimentul motor
| Nr | Siguranță | Amp [A] |
Descriere |
| 1 | DOME | 15 | Ceas;
Contor combinat; Bloc dublu; Far; Iluminare interioară; Semnal sonor avertizare lumină; Afișaj multifuncțional; Radio și cititor; Control wireless al încuietorilor ușilor. |
| 2 | EFI | 15 | ECT;
Control motor; Sistem imobilizare motor. |
| 3 | HORN | 15 | Claxon |
| 4 | AM2 | 15 | Încărcare;
Contor combinat; ECT; Control motor; Afișaj multifuncțional; SRS; Pornire și aprindere. |
| 5 | ST | 30 | Pornire și aprindere |
| 6 | – | – | – |
| 7 | H-LP LH | 10 | Far stânga;
Reglare nivel faruri față (cu lumină de zi). |
| H-LP LO LH | 10 | Far stânga;
Reglare nivel faruri față (cu lumină de zi). |
|
| 8 | H-LP RH | 10 | Far dreapta;
Reglare nivel faruri față (cu lumină de zi). |
| H-LP LO RH | 10 | Far dreapta;
Reglare nivel faruri față (cu lumină de zi). |
|
| 9 | P / POINT | 15 | Priză de alimentare |
| 10 | – | – | Rezervă |
| 11 | – | – | Rezervă |
| 12 | – | – | Rezervă |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | RDI | 30 | Ventilator radiator și ventilator condensator |
| 16 | HTR SUB1 | 50 | Încălzitor PTC |
| 17 | – | – | – |
| Releu | |||
| R1 | Ventilator electric răcire | ||
| R2 | Ventilator electric răcire | ||
| R3 | Demaror | ||
| R4 | – | ||
| R5 | Priză de alimentare | ||
| R6 | Încălzitor PTC | ||
| R7 | EFI | ||
| R8 | Cuplaj magnetic (A / C) | ||
| R9 | Claxon | ||

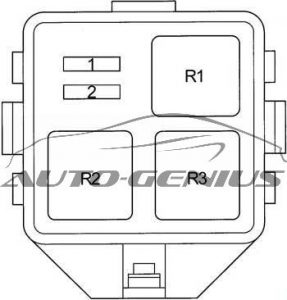

Cutia de siguranțe suplimentară
| Nr | Siguranță | Amp [A] |
Descriere |
| 1 | H-LP HI RH | 10 | Far (cu lumini de zi) |
| 2 | H-LP HI LH | 10 | Contor combinat;
Far (cu lumini de zi). |
| Releu | |||
| R1 | Far | ||
| R2 | Dimmer (DIM) | ||
| R3 | – | ||

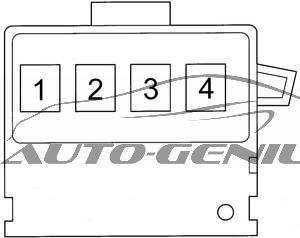

Bloc siguranțe
| Nr | Siguranță | Amp [A] |
Descriere |
| 1 | MAIN | 60 | “EFI”, “DOME”, “HORN”,
“ST”, “AM2”, “H-LP LH”, “H-LP RH”, “H-LP LH (HI)”, “H-LP RH (HI)”, “ H-LP LH (LO)” și “H-LP RH (LO)”. |
| 2 | – | – | – |
| 3 | ALT | 120 | “ECU-B”, “TAIL”, “D / L”,
“OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”. |
| 4 | ABS | 60 | Sistem antiblocare roți (ABS) |
