Lexus CT 200h (2011-2017) – cutia de siguranțe

Lexus CT 200h (A10) (2011-2017) – schema cutiei de siguranțe

Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Poziția blocului siguranțe

Blocul siguranțe se află sub bord (în partea șoferului), sub capac.

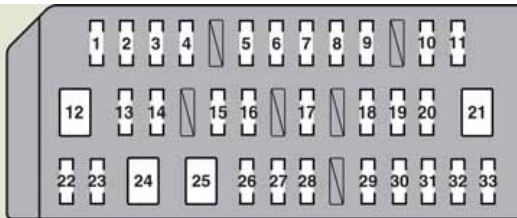

Schema blocului siguranțe

Nr Nume Amperi [A] Descriere Nr Nume Amperi [A] Descriere 1 TAIL 10 Lumină spate anticeață;

Buton reglaj faruri;

Faruri (faruri de drum);

Lumini de stop și spate;

Iluminare plăcuță înmatriculare;

Lumini de poziție față. 2 PANEL 10 Sistem audio;

Comutator senzor asistență parcare Lexus;

Comutator dezghețare ștergătoare parbriz;

Sistem navigație;

Deschidere ușă rezervor;

Iluminare compartiment motor;

Comutator spălător faruri;

Comutator lumini avarie;

Buton reglaj manual faruri;

Sistem climatizare;

Oglinzi retrovizoare exterioare;

Comutatoare selecție mod condus;

Comutator poziție P;

Buton control iluminare bord;

Indicatori poziție cutie de viteze;

Comutatoare încălzire scaune;

Comutator volan încălzit;

Comutator frână pre-coliziune. 3 IGN 10 Sistem frână electronic;

Sistem inteligent pornire și aprindere;

Sistem injecție combustibil multipunct;

Sistem injecție combustibil secvențial multipunct;

Lumini de stop și spate;

Sistem airbag SRS. 4 MET 7,5 Vitezometru și indicatori 5 WIP 30 Ștergător 6 RR WIP 20 Ștergător și spălător lunetă spate 7 WASHER 15 Spălător parbriz 8 A/C 10 Sistem climatizare 9 GAUGE 10 Comutator dezghețare ștergătoare parbriz;

Sistem automat nivelare faruri. 10 ECU-IG NO.2 10 Ștergătoare parbriz;

Monitor asistență parcare Lexus;

Senzor asistență parcare Lexus;

Sistem frână electronic;

Sistem navigație;

Servodirecție electrică;

Semnalizatoare;

Lumini avarie;

Senzor înclinare și G;

Curățare faruri;

Oglinzi retrovizoare exterioare;

Comutatoare selecție mod condus;

Consolă superioară;

Curele siguranță pre-coliziune;

Comutatoare încălzire scaune;

Comutator volan încălzit;

Regulator de viteză cu radar dinamic. 11 ECU-IG NO.1 10 Niciun circuit 12 S/ROOF 30 Trapă 13 DOOR RL 25 Geamuri electrice 14 DOOR RR 25 Geamuri electrice 15 D FR DOOR 25 Geamuri electrice;

Oglinzi retrovizoare exterioare. 16 P FR DOOR 25 Geamuri electrice;

Oglinzi retrovizoare exterioare.

Nr	Nume	Amperi [A]	Descriere
17	STOP	10	Semnal de frânare de urgență; Lumină de stop și spate; Sistem frâne electronic; Sistem de siguranță pre-coliziune.
18	RR FOG	7,5	Lumină spate proiectoare de ceață; Lumină de stop și spate.
19	FUEL OPEN	7,5	Deschidere ușă rezervor
20	OBD	7,5	Sistem diagnostic bord
21	PWR SEAT	30	Scaun electric
22	FR FOG	15	Faruri față proiectoare de ceață
23	DBL LOCK	25	Sistem de dublă închidere
24	P-PWR SEAT	30	Scaun electric
25	PSB	30	Centuri de siguranță pre-coliziune
26	STRG HTR	10	Volan încălzit
27	DOOR NO.1	25	Sistem închidere uși de alimentare
28	SEAT HTR FL	10	Încălzitoare scaune
29	SEAT HTR FR	10	Încălzitoare scaune
30	RAD NO.2	7,5	Sistem audio; Monitor asistență parcare Lexus; Sistem navigație; Consolă superioară sub plafon.
31	PWR OUTLET	15	Priză de alimentare
32	ECU-ACC	10	Sistem climatizare; Comutator oglinzi retrovizoare exterioare
33	PWR OUTLET2	15	Niciun circuit

Poziția bloc siguranțe

Blocul siguranțe se află în compartiment motor (pe partea șoferului).
Apăsați clapeta și îndepărtați capacul.

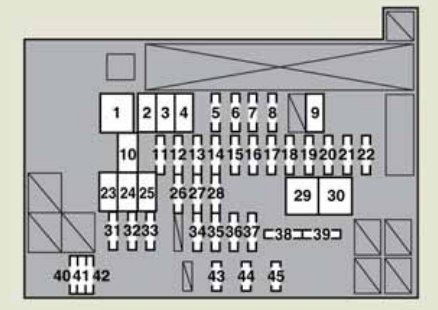

Schema bloc siguranțe

Atribuirea siguranțelor în compartiment motor

Nr	Nume	Amperi [A]	Descriere
Nr	Nume	Amperi [A]	Descriere
1	DC/DC	125	Invertor și convertizor
2	HTR	50	Sistem de climatizare
3	RDI	30	Ventilatoare electrice de răcire
4	CDS	30	Ventilatoare electrice de răcire
5	RAD NO.1	15	Sistem audio, sistem de navigație
6	S-HORN	10	Sistem de navigație
7	ENG W/P	30	Sistem de răcire
8	ABS MAIN NO.2	7,5	Sistem frânare electronic
9	H-LP CLN	30	Produs pentru curățarea farurilor
10	P CON MTR	30	Sistem de control poziție P
11	AMP NO.2	30	Sistem audio
12	ETCS	10	Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct.
13	IGCT	30	PCU, IGCT nr. 2, IGCT nr. 3
14	DC/DC-S	5	Invertor și convertizor
15	P CON MAIN	7,5	Sistem de control poziție P; Comutator poziție P.
16	AM2	7,5	Sistem de gestionare a energiei
17	ECU-B2	7,5	Sistem inteligent de pornire și aprindere
18	MAYDAY	10	Niciun circuit
19	ECU-B3	10	Sistem de climatizare
20	TURN & HAZ	10	Semnalizator semnalizare; Lumini de avarie.
21	AMP NO.1	30	Sistem audio
22	ABS MAIN NO.1	20	Sistem frânare electronic

Nr	Nume	Amperi [A]	Descriere
23	P/I 2	40	Sistem de control al poziției P; Claxon; Faruri (faruri de întâlnire); Lumină de marșarier.
24	ABS MTR 1	30	Sistem frâne electronic
25	ABS MTR 2	30	Sistem frâne electronic
26	H-LP HI MAIN	20	H-LP RH HI, H-LP LH HI
27	DRL	7,5	Sistem de lumini de zi
28	DOOR NO.2	25	Sistem de închidere a ușilor de alimentare
29	P/I 1	60	IG2, MAIN EFI, BATT FANN
30	EPS	60	Sistem de servodirecție electrică
31	PCU	10	Sistem hibrid
32	IGCT NO.2	10	Sistem hibrid; Sistem de control al poziției P; Sistem de gestionare a energiei.
33	IGCT NO.3	10	Sistem de răcire
34	DOME	10	Iluminare portbagaj; Modul plafon; Iluminare interior; Iluminare personală; Iluminare parasolar; Iluminare spațiu pentru picioare.
35	ECU-B	7,5	Sistem inteligent de pornire și aprindere; Indicatoare și contor kilometraj; Oglinzi retrovizoare exterioare; Sistem de climatizare; Sistem de memorie a poziției de condus; Servodirecție electrică; Ceas.
36	H-LP LH HI	10	Far stâng (far de drum)
37	H-LP RH HI	10	Far drept (far de drum)
38	EFI NO. 2	10	Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Sistem de evacuare; Modul pompă cu cheie; Ventilatoare electrice de răcire.
39	M-HTR	10	Dezghețători oglinzi retrovizoare exterioare
40	SPARE	30	Siguranță de rezervă
41	SPARE	10	Siguranță de rezervă
42	SPARE	7,5	Siguranță de rezervă
43	EFI MAIN	20	Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Sistem de răcire; EFI NO.2.
44	BATT FAN	10	Ventilator răcire baterie
45	IG2	20	Sistem hibrid; Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; MET, IGN, s Sistem de gestionare a puterii.
