În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Octavia (2010-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Anul producției: 2010
Număr
Descriere
Amperaj [A]
F1
Nealocat
–
F2
Modul control cutie automată DQ 200
30
F3
Circuit de măsurare
5
F4
Electrovalve pentru Sistem antiblocare roți (ABS)
30/20
F5
Modul control cutie automată
15
F6
Set semnalizatoare, manetă ștergător față și manetă semnalizatoare
5
F7
Terminal alimentare 15, demaror
40
F8
Radio
15
F9
Telefon
5
F10
Modul control motor, releu principal
5/10
F11
Modul control încălzire suplimentară
20
F12
Modul control bus CAN
5
F13
Modul control motor
15/30
F14
Aprindere
20
F15
Senzor de oxigen, senzor NOx, releu pompă combustibil
15
Releu circuit bujii de aprindere
5
F 16
Modul control principal, far principal dreapta, far spate dreapta
30
F17
Claxon
15
F18
Amplificator pentru procesor audio digital
30
F19
Ștergător parbriz față
30
F20
Pompă apă
10
electrovalvă dozare combustibil
20
F21
Senzor de oxigen
10/15
Pompă vid
20
F22
Comutator pedală ambreiaj, comutator pedală frână
5
F23
Pompă aer secundar
5
Debitmetru aer
10
Pompă combustibil presiune înaltă
15
F24
Filtru cărbune activ, supapă recirculare gaze evacuare
10
F25
Pompă pentru Sistem antiblocare roți (ABS)
30/40
F26
Modul control principal, Far principal stânga, far spate stânga
30
F27
Pompă aer secundar
40
Preîncălzire
50
F28
Nealocat
–
F29
Terminal alimentare 30
50
F30
Terminal Xa)
40
a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat.
Skoda Octavia – siguranțe –
Numero
Descriere
Amperaggi [A]
1
Port diagnostic, modul motor, pompă electrică combustibil
10
2
Modul Sistem antiblocare roți (ABS), ESP
5
3
Sistem airbag
5
4
Încălzire, Climatizare, Lumini marșarier
5
5
Modul pentru reglarea farurilor
5
6
Set semnalizatoare, Modul cutie automată, Modul servodirecție electromecanică, Asistență parcare; Ambreiaj Haldex
5
7
Gol
–
8
Gol
–
9
Gol
–
10
Gol
–
11
Gol
–
12
Încuietoare centralizată
10
13
Port diagnostic, întrerupător lumină
10
14
Modul cutie automată, blocare levier cutie
5
15
Modul principal – iluminare interior
7,5
16
Climatronic
10
17
Gol
–
18
Gol
–
19
Modul detectare remorcă
5
20
Gol
–
21
Lumini semnalizare stânga și dreapta
10
22
Ventilator aer pentru Climatronic
40
23
Parbriz
30
24
Brichetă
25
25
Încălzirea lunetei spate
25
Încălzirea lunetei spate, Încălzire și ventilare staționară
30
26
Priză de alimentare în portbagaj
20
27
Releu pompa combustibil, valve injectoare (motor diesel)
15
28
Nealocat
–
29
Modul control motor, încălzitor ventilat al carterului
10
30
Modul control cutie automată
20
31
Pompă gol
20
32
Geam spate electric
30
33
Trapă electrică glisantă și rabatabilă
25
34
Modul control pentru funcții de confort
20
35
Sistem alarmă antifurt
5
36
Sistem de curățare faruri
20
37
Încălzirea scaunelor față
30
38
Scaune spate încălzite
30
39
Nealocat
–
40
Ventilator aer pentru încălzire și climatizare
40
41
Ștergător lunetă spate
15
42
Nealocat
–
43
Dispozitiv remorcă
15
44
Dispozitiv remorcă
20
45
Dispozitiv remorcă
15
46
Duze încălzite pentru ștergător parbriz față
5
47
Releu încălzire staționară
5
48
Nealocat
–
49
Comutator lumină
5
Anul producției: 2011
Skoda Octavia – siguranțe –
Număr
Descriere
Amperaj [A]
F1
Nealocat
–
F2
Modul control cutie automată DQ 200
30
F3
Circuit măsurare
5
F4
Electrovalvă sistem antiblocare roți (ABS)
30/20
F5
Modul control cutie automată
15
F6
Instrumentație, manetă ștergător față și manetă semnalizatoare
5
F7
Terminal alimentare 15, demaror
40
F8
Radio
15
F9
Telefon
5
F10
Modul control motor, releu principal
5/10
F11
Modul control pentru încălzire suplimentară
20
F12
Modul control pentru bus CAN
5
F13
Modul control motor
15/30
F14
Aprindere
20
F15
Senzor de oxigen
15
Releu sistem bujii incandescente
5
F 16
Modul control, far principal dreapta, far spate dreapta
30
F17
Claxon
15
F18
Amplificator pentru procesor audio digital
30
F19
Ștergător parbriz față
30
F20
Pompă apă
10
Electrovalvă dozare combustibil
20
F21
Senzor de oxigen
10/15
Pompă gol
20
F22
Comutator pedală ambreiaj, comutator pedală frână
5
F23
Pompă aer secundar
5
Debitmetru aer
10
Pompă combustibil presiune înaltă
15
F24
Filtru cărbune activ, supapă recirculare gaze evacuare
10
F25
Pompă pentru Sistem antiblocare roți (ABS)
30/40
F26
Modul control, Far principal stânga, Far spate stânga
30
F27
Pompă aer secundar
40
Sistem bujii incandescente
50
F28
Gol
–
F29
Terminal alimentare 30
50
F30
Terminal Xa)
40
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat.
Skoda Octavia – siguranțe –
Număr
Descriere
Amperaj [A]
1
Presiguranță diagnostic, modul motor, pompă combustibil electrică
10
2
Modul Sistem antiblocare roți (ABS), ESP
5
3
Sistem airbag
5
4
Încălzire, Climatizare, Lumini marșarier
5
5
Modul pentru reglarea farurilor
5
6
Instrumentație, Modul cutie automată, Modul servodirecție electromecanică, Asistență la parcare; Ambreiaj Haldex
5
7
Gol
–
8
Gol
–
9
Gol
–
10
Gol
–
11
Gol
–
12
Închidere centralizată
10
13
Presiguranță diagnostic, întrerupător lumină
10
14
Modul cutie automată, blocare levier cutie
5
15
Modul – iluminare interioară
7,5
16
Climatronic
10
17
Gol
–
18
Gol
–
19
Modul pentru detectarea remorcii
5
20
Gol
–
21
Semnalizator stânga și dreapta
10
22
Ventilator aer pentru Climatronic
40
23
Parbriz
30
24
Brichetă
25
25
Încălzire lunetă spate
25
Încălzire lunetă spate, Încălzire și ventilare staționară
30
26
Siguranță principală de alimentare în portbagaj
20
27
Releu pompă combustibil, valve injectoare (motor diesel)
15
28
Nealocat
–
29
Modul control motor, încălzitor ventilat al basamentului
10
30
Modul control cutie automată
20
31
Pompă de vid
20
32
Geam spate electric
30
33
Trapă electrică glisantă și ridicabilă
25
34
Modul control pentru funcții de confort
20
35
Sistem de alertă antifurt
5
36
Sistem de curățare faruri
20
37
Încălzire scaune față
30
38
Scaune spate încălzite
30
39
Nealocat
–
40
Ventilator aer pentru încălzire și climatizare
40
41
Ștergător lunetă spate
15
42
Nealocat
–
43
Dispozitiv de remorcă
15
44
Dispozitiv de remorcă
20
45
Dispozitiv de remorcă
15
46
Duze încălzite pentru ștergător față
5
47
Releu încălzire staționară
5
48
Nealocat
–
49
Comutator lumină
5
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Skoda Octavia (2012) este siguranța 47 în cutia de siguranțe
Skoda Octavia – siguranțe – compartiment motor
Nr Descriere
F1
Nealocat
F2
Controler transmisie automată DQ 200
F3
Circuit de măsurare
F4
Supape pentru Sistem antiblocare roți (ABS)
F5
Controler transmisie automată
F6
Set de semnalizatoare; Manetă ștergător față; Manetă semnalizatoare.
F7
Conexiune alimentare 15; Demaror.
F8
Radio
F9
Nealocat
F10
Unitate control motor; Releu principal.
F11
Unitate control pentru încălzire suplimentară
F12
Unitate control pentru bus CAN
F13
Unitate control motor
F14
Aprindere
F15
Senzor de oxigen
Releu sistem bujii incandescente
F 16
Unitate control centrală; Far principal dreapta; Far spate dreapta.
F17
Claxon
F18
Amplificator pentru procesor audio digital
F19
Ștergător parbriz față
F20
Pompă apă
Supapă pentru dozarea combustibilului
F21
Senzor de oxigen
F22
Comutator pedala ambreiaj; Comutator pedala frână.
F23
Pompă aer secundar
Debitmetru aer
Pompă combustibil înaltă presiune
F24
Filtru cu cărbune activ, supapă recirculare gaze de evacuare
F25
Pompă pentru Sistem antiblocare roți (ABS)
F26
Modul control central; Far principal stânga; Far spate stânga.
F27
Pompă aer secundar
Sistemul bujiilor incandescente
F28
Gol
F29
Conexiune alimentare 30
F30
Terminal Xa)
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestei conexiuni sunt dezactivate automat.

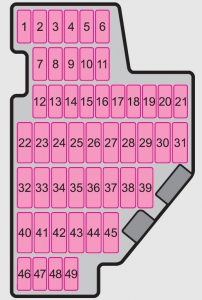

Skoda Octavia – siguranțe – bord
Nr Descriere
1
Priză diagnostică; Controler motor; Pompă electrică combustibil.
2
Unitate control Sistem antiblocare roți (ABS), ESP
3
Sistem airbag
4
Încălzire; Climatizare; Lumini marșarier.
5
Unitate control pentru reglarea farurilor
6
Set semnalizatoare, Unitate control transmisie automată, Unitate control asistență electromecanică la direcție, Asistență parcare; Ambreiaj Haldex.
7
Gol
8
Gol
9
Gol
10
Gol
11
Gol
12
Închidere centralizată
13
Priză diagnostică; Comutator lumină.
14
Controler transmisie automată; Blocare levier cutie de viteze.
15
Unitate control centrală – iluminare interioară
16
Climatronic
17
Gol
18
Ștergător spate
19
Unitate control pentru detectarea remorcii
20
Gol
21
Semnalizatoare stânga și dreapta
22
Ventilator aer pentru Climatronic
23
Parbriz
24
Brichetă
25
Încălzirea lunetei spate
Încălzirea lunetei spate, Încălzire suplimentară (încălzire și ventilare la staționare).
26
Priză de alimentare în portbagaj
27
Releu pompa combustibil, valve injectoare (motor diesel)
28
Radio
29
Controler motor; Încălzitor baie ulei.
30
Controler cutie automată
31
Pompă gol
32
Geam electric spate
33
Trapă electrică culisantă și rabatabilă
34
Unitate control funcții confort
35
Sistem alarmă antifurt
36
Sistem curățare faruri
37
Încălzire scaune față
38
Scaune spate încălzite
39
Set semnalizatoare; Manetă ștergător parbriz față; Manetă semnalizatoare
40
Ventilator aer pentru încălzire și climatizare
41
Gol
42
Gol
43
Accesoriu remorcă
44
Accesoriu remorcă
45
Accesoriu remorcă
46
Încălzitoare scaune
47
Releu încălzire la staționare
48
Telefon
49
Comutator lumină

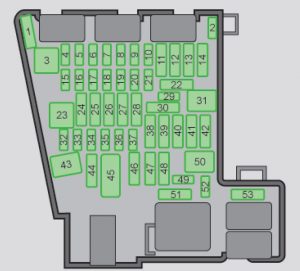

Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Ford Ka (2010.11.01-2014.10.31) este siguranța F85 în cutia de siguranțe
Skoda Octavia – siguranțe –
Nr Descriere
1
Nealocat
2
Nealocat
3
Nealocat
4
Nealocat
5
Unitate de control a magistralei de date
6
Senzor alarmă
7
Controler sistem climatizare, încălzire; Receptor pentru controlul de la distanță al încălzirii staționare; Manetă cutie automată; Releu încălzire lunetă spate; Releu încălzire parbriz.
8
Comutator lumini; Senzor ploaie; Priză diagnostic.
9
Ambreiaj Haldex
10
Ecran tactil
11
Scaune spate încălzite
12
Radio
13
Tensionator centură – partea șoferului
14
Ventilator aer pentru climatizare, încălzire
15
Blocare electrică volan
16
Amplificator semnal pentru telefon; Pregătire pentru instalarea telefonului.
17
Set indicatori
18
Nealocat
19
Unitate de control KESSY
20
Modul volan
21
Nealocat
22
Deschidere portbagaj
23
Lumină
24
Trapă panoramică
25
Controler închidere centralizată uși față dreapta, geamuri electrice – stânga.
26
Scaune față încălzite
27
Amplificator muzical
28
Accesoriu remorcă
29
Gol
30
Gol
31
Far – stânga
32
Asistență la parcare (asistent parcare)
33
Sistem airbag
34
Buton TCS; ESC; Afișaj control pneuri; Senzor presiune climatizare; Comutator lumini marșarier; Oglindă retrovizoare cu întunecare; Buton START-STOP; Pregătire telefon; Control încălzire scaune spate; Senzor climatizare; Priză 230 V; Activator sonor.
35
Far; Reglaj fascicul faruri; Conector diagnostic; Cameră; Radar.
36
Far dreapta
37
Far stânga
38
Accesoriu remorcă
39
Controler închidere centralizată uși față – dreapta; Ridicător geamuri – față și spate dreapta.
40
Priză alimentare 12 V.
41
Releu CNG
42
Controler închidere centralizată uși spate – stânga, dreapta, Pulverizator faruri; Ștergător parbriz.
43
Capac pentru becuri cu descărcare; Iluminare interior.
44
Accesoriu remorcă
45
Unitate control reglaj scaun
46
Priză alimentare 230 V.
47
Ștergător lunetă spate
48
Gol
49
Bobină releu demaror; Comutator pedală ambreiaj.
50
Gol
51
Tensionator centură – partea pasagerului față
52
Gol
53
Releu încălzire lunetă spate

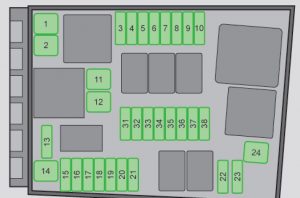

Skoda Octavia – siguranțe – compartiment motor
Nr Descriere
F1
Unitate control pentru ESC
F2
Unitate control ESC, Sistem antiblocare roți (ABS)
F3
Unitate control motor
F4
Controler motor; Releu încălzire electrică suplimentară.
F5
Elemente motor
F6
Senzor frână, elemente motor
F7
Pompă lichid răcire, elemente motor
F8
Senzor de oxigen
F9
Aprindere, controler sistem bujii încălzitoare, elemente motor.
F10
Controler pompă combustibil, aprindere
F11
Încălzire electrică suplimentară
F12
Încălzire electrică suplimentară
F13
Controler cutie automată
F14
Încălzitor parbriz – stânga
F15
Claxon
F 16
Aprindere; Pompă combustibil.
F17
Unitate control ABS, ESC, unitate control motor
F18
Unitate control bus date
F19
Ștergător parbriz
F20
Alarmă
F21
ABS
F22
Unitate control motor
F23
Demaror
F24
Încălzire electrică suplimentară
F31
Gol
F32
Gol
F33
Gol
F34
Încălzire parbriz – dreapta
F35
Gol
F36
Gol
F37
Unitate control pentru încălzire suplimentară.
F39
Gol
Anul producției: 2014

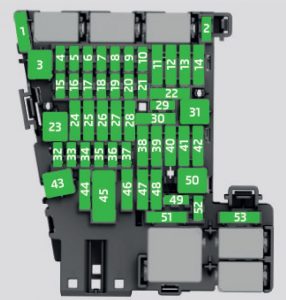

Skoda Octavia – siguranțe –
Număr
Descriere
1
Nealocat
2
Nealocat
3
Nealocat
4
Nealocat
5
Unitate de control a magistralei de date
6
Senzor de alarmă
7
Controler sistem climatizare, încălzire, receptor pentru telecomanda încălzirii auxiliare, manetă cutie automată, releu încălzire lunetă, releu încălzire parbriz
8
Comutator lumină, senzor ploaie, priză diagnostic
9
Ambreiaj Haldex
10
Ecran tactil
11
Scaune spate încălzite
12
Radio
13
Tensionator curea – partea șoferului
14
Ventilator aer pentru climatizare, încălzire
15
Blocare direcție electrică
16
Amplificator semnal pentru telefon, pregătire pentru instalare telefon
17
Set semnalizatoare
18
Nealocat
19
Unitate de control KESSY
20
Modul volan
21
Nealocat
22
Deschidere portbagaj
23
Lumină – bine
24
Acoperiș panoramic
25
Controler închidere centralizată uși față dreapta, geamuri electrice – stânga
26
Scaune față încălzite
27
Amplificator muzical
28
Cârlig de remorcare
29
Nealocat
30
Nealocat
31
Far – stânga
32
Asistență la parcare (asistent parcare)
33
Comutator airbag pentru luminile de urgență
34
Buton TCS, ESC, afișaj control anvelope, senzor presiune climatizare,
35
Far, reglare fascicul faruri, conector diagnostic, cameră, radar
36
Far dreapta
37
Far stânga
38
Cârlig de remorcare
39
Controler închidere centralizată uși față – dreapta, ridicător geamuri – față și spate dreapta
40
Priză alimentare 12 V.
41
Releu CNG
42
Controler închidere centralizată uși spate – stânga, dreapta, pulverizator faruri, ștergător parbriz
43
Capac pentru becuri cu descărcare, iluminare interioară
44
Cârlig de remorcare
45
Unitate control reglare scaun
46
Priză alimentare 230 V.
47
Ștergător lunetă
48
Nealocat
49
Bobină releu demaror, comutator pedală ambreiaj
50
Nealocat
51
Tensionator curea – partea pasagerului față
52
Nealocat
53
Releu încălzire lunetă
Skoda Octavia – siguranțe –
Număr
Descriere
1
Unitate control ESC, ABS
2
Unitate control ESC, ABS
3
Unitate control motor
4
Controler motor, releu încălzire electrică auxiliară
5
Elemente motor
6
Senzor frână, elemente motor
7
Pompă lichid răcire, elemente motor
8
Senzor de oxigen
9
Aprindere, controler sistem bujii aprindere, elemente motor
10
Controler pompă combustibil, aprindere
11
Încălzire electrică auxiliară
12
Încălzire electrică auxiliară
13
Controler cutie automată
14
Gol
15
Claxon
16
Aprindere, pompă combustibil
17
Unitate control ABS, ESC, unitate control motor
18
Unitate control bus date
19
Ștergător parbriz
20
Alarmă
21
Încălzire parbriz – stânga
22
Unitate control motor
23
Demaror
24
Încălzire electrică auxiliară
31
Gol
32
Gol
33
Gol
34
Încălzire parbriz – dreapta
35
Gol
36
Gol
37
Unitate control pentru încălzire auxiliară
39
Gol
Anul producției: 2015
Skoda Octavia – siguranțe –
Număr
Descriere
1
Nealocat
2
Nealocat
3
Nealocat
4
Nealocat
5
Unitate de control a magistralei de date
6
Senzor alarmă
7
Controler sistem climatizare, încălzire, receptor pentru controlul de la distanță al încălzirii auxiliare, manetă cutie automată, releu încălzire lunetă, releu încălzire parbriz
8
Comutator lumină, senzor ploaie, priză diagnostic
9
Ambreiaj Haldex
10
Ecran tactil
11
Scaune spate încălzite
12
Radio
13
Tensionator centură – partea șoferului
14
Ventilator aer pentru climatizare, încălzire
15
Bloc electric al volanului
16
Amplificator semnal pentru telefon, pregătire pentru instalarea telefonului
17
Set indicatori
18
Nealocat
19
Unitate de control KESSY
20
Manetă de comandă sub volan
21
Nealocat
22
Cârlig remorcă – contact în priză
23
Lumină – bună
24
Trapă panoramică
25
Controler închidere centralizată uși față dreapta, geamuri electrice – stânga
26
Scaune față încălzite
27
Amplificator muzical
28
Cârlig remorcă – lumină stânga
29
Releu CNG
30
Nealocat
31
Far – stânga
32
Asistență parcare (asistent parcare)
33
Comutator airbag pentru luminile de urgență
34
TCS, buton ESC, afișaj control anvelope, senzor presiune climatizare, comutator lumini marșarier, oglindă retrovizoare cu întunecare automată, buton START-STOP, pregătire telefon, control încălzire scaune spate, senzor climatizare, alimentare priză 230 V, generator sunet sportiv
35
Far, reglare fascicul faruri, priză diagnostic, cameră, radar
36
Far dreapta
37
Far stânga
38
Cârlig remorcă – lumină dreapta
39
Controler închidere centralizată uși față – dreapta, ridicător geamuri – față și spate dreapta
40
Priză alimentare 12 V.
41
Nealocat
42
Controler închidere centralizată uși spate – stânga, dreapta, pulverizator faruri, ștergător parbriz
43
Capac pentru lămpi cu descărcare, iluminare interioară
44
Cârlig remorcă – contact în priză
45
Unitate control pentru regulator scaun
46
Priză alimentare 230 V.
47
Ștergător lunetă
48
Nealocat
49
Bobină releu demaror, comutator pedală ambreiaj
50
Deschidere capotă portbagaj
51
Tensionator centură – partea pasagerului față
52
Nealocat
53
Releu încălzire lunetă
Skoda Octavia – siguranțe –
Număr
Descriere
1
Unitate control ESC, Sistem antiblocare roți (ABS)
2
Unitate control ESC, Sistem antiblocare roți (ABS)
3
Unitate control motor
4
Ventilator radiator, senzor temperatură ulei, senzor cantitate aer, supapă control presiune combustibil, releu încălzire electrică auxiliară
5
Bobină releu sistem aprindere, bobină releu CNG
6
Senzor frână
7
Pompă lichid răcire, capac radiator
8
Senzor de oxigen
9
Aprindere, unitate control sistem încălzire
10
Controler pompă combustibil, aprindere
11
Încălzire electrică auxiliară
12
Încălzire electrică auxiliară
13
Controler cutie automată
14
Gol
15
Claxon
16
Aprindere, pompă combustibil
17
Unitate control ABS, ESC, unitate control motor
18
Unitate control bus date
19
Ștergătoare parbriz
20
Alarmă
21
Încălzire parbriz – stânga
22
Unitate control motor
23
Demaror
24
Încălzire electrică auxiliară
31
Gol
32
Gol
33
Gol
34
Încălzire parbriz – dreapta
35
Gol
36
Gol
37
Unitate control pentru încălzire auxiliară
39
Gol
Anul producției: 2016.
Siguranță brichetă (priză de alimentare) în Skoda Octavia (2016) este siguranța 40 în cutia de siguranțe de pe bord.
Skoda Octavia – siguranțe – bord
Nr Descriere
1
Nealocat
2
Nealocat
3
Nealocat
4
Nealocat
5
Databus
6
Senzor alarmă
7
Climatizare; Încălzire; Receptor telecomandă pentru încălzire staționară; Manetă cutie automată.
8
Comutator lumini; Senzor ploaie; Priză diagnostic.
9
Ambreiaj Haldex
10
Ecran tactil
11
Scaune spate încălzite
12
Radio
13
Tensionator centură – partea șoferului
14
Ventilator aer pentru climatizare; Încălzire.
15
Blocare volan electrică
16
Amplificator semnal telefon; Pregătire pentru instalare telefon.
17
Set indicatori
18
Nealocat
19
KESSY
20
Manetă comandă sub volan
21
Nealocat
22
Cârlig remorcă – contact în priză
23
Lumină
24
Trapă panoramică
25
Controler închidere centralizată uși față dreapta, geamuri electrice – stânga.
26
Scaune față încălzite
27
Amplificator muzical
28
Cârlig remorcă – lumină stânga
29
Releu CNG
30
Nealocat
31
Far – stânga
32
Asistență parcare (asistent parcare)
33
Comutator airbag pentru lumini de urgență
34
TCS; Buton ESC; Afișaj control pneuri; Senzor presiune climatizare; Comutator lumini marșarier; Oglindă retrovizoare interioară cu întunecare automată; Buton START-STOP; Pregătire pentru telefon; Control încălzire scaune spate; Senzor climatizare; Alimentare priză 230 V; Generator sunet sportiv.
35
Far; Reglare fascicul faruri; Conector diagnostic; Cameră; Radar.
36
Far dreapta
37
Far stânga
38
Cârlig remorcă – lumină dreapta
39
Controler închidere centralizată uși față – dreapta, ridicător geamuri – față și spate dreapta.
40
Priză alimentare 12 V.
41
Nealocat
42
Uși spate cu închidere centralizată; Spălător faruri; Spălător parbriz.
43
Capac pentru becuri cu descărcare; Iluminare interioară.
44
Cârlig remorcă – contact în priză
45
Unitate control reglare scaun
46
Priză alimentare 230 V.
47
Ștergător lunetă spate
48
Nealocat
49
Bobină releu demaror; Comutator pedală ambreiaj.
50
Deschidere capotă portbagaj
51
Tensionator centură – partea pasagerului față
52
Nealocat
53
Releu încălzire lunetă spate
Skoda Octavia – siguranțe – compartiment motor
Nr Descriere
1
ESC, ABS
2
ESC, ABS
3
Modul control motor
4
Ventilator radiator; Senzor temperatură ulei; Senzor debit aer; Electrovalvă aer; Releu încălzire electrică suplimentară; Elemente motor.
5
Bobină releu sistem aprindere; Bobină releu CNG; Elemente motor.
6
Senzor frână
7
Pompă lichid răcire; Deschidere radiator; Elemente motor.
8
Senzor de oxigen
9
Aprindere; Sistem bujii încălzire; Elemente motor.
10
Pompă combustibil; Aprindere.
11
Încălzire electrică suplimentară
12
Încălzire electrică suplimentară
13
Cutie automată
14
Încălzire parbriz – dreapta
15
Claxon
16
Aprindere; Pompă combustibil.
17
Sistem antiblocare roți (ABS); ESC; Controler motor; Bobină releu încălzire parbriz față.
18
Databus; Modul control baterie.
19
Perii
20
Alarmă
21
Încălzire parbriz – stânga
22
Unitate control motor
23
Demaror
24
Încălzire electrică suplimentară
31
Gol
32
Gol
33
Gol
34
Ambreiaj Haldex
35
Gol
36
Gol
37
Încălzire staționară
39
Gol
