Schema cutiei de siguranțe și relee – Skoda Kamiq

Se referă la vehiculele produse în anii:

2020.

Pentru brichetă (prize de alimentare) sunt responsabile siguranțele 52 (priză 12 V față brichetă) și 54 (priză 12 V în portbagaj) în blocul siguranțe al bordului.

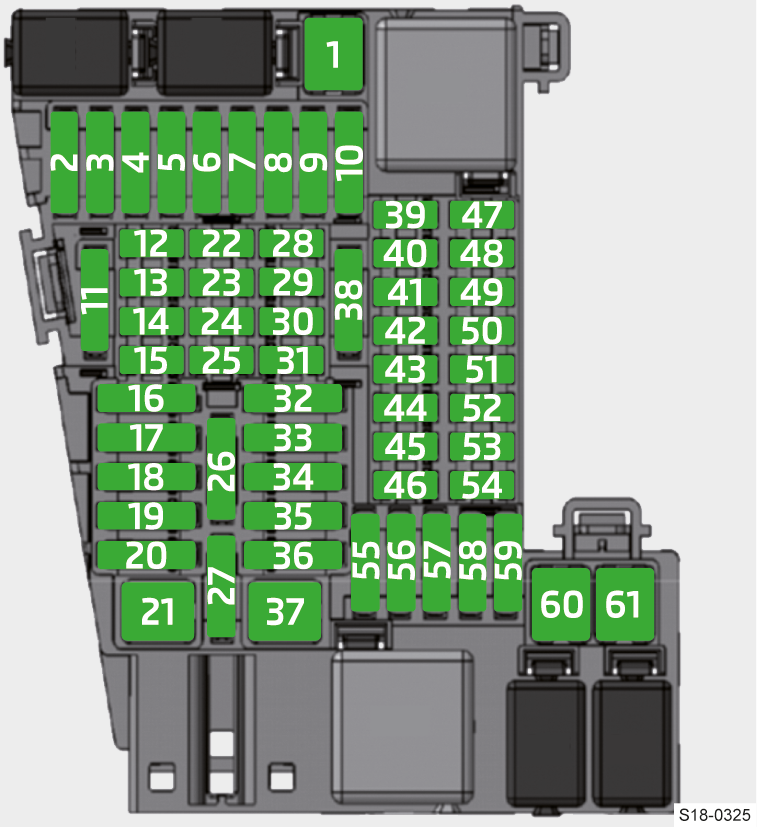

Panou instrumente

Blocul siguranțe se află în spatele compartimentului pentru obiecte pe partea șoferului.
Apăsați butonul și deschideți tava, scoateți tava trăgând-o spre dvs.

Număr	Descriere
Număr	Descriere
1	Carlig remorcă
2	Faruri LED – partea stângă
3	Amplificator muzical
4	Spălător faruri
5	Trapă culisantă
6	Închidere centralizată; Spălător parbriz față; Ștergător geam spate.
7	Încălzire scaune – spate
8	Climatizare
9	Faruri LED – partea dreaptă
10	Carlig remorcă
11	Capac portbagaj electric
12	Volan încălzit
13	Comutator lumini; Conector diagnostic; Senzor ploaie; Manetă comandă sub volan; Încălzire parbriz.
14	Sistem spălare parbriz
15	Bord instrumente; Conexiune alertă.
16	Lumină – partea dreaptă
17	Geamuri electrice – partea dreaptă
18	Ștergătoare parbriz
19	Info-divertisment
20	Geam spate încălzit
21	SCR (AdBlue)
22	Neutilizat
23	Cameră marșarier
24	Cutie telefonică; Antena GSM; Conexiune USB; Ecran informativ și de divertisment.
25	Manetă comandă sub volan
26	Bus date
27	Reglare amortizoare (suspensie adaptativă)
28	Senzor sistem alertă
29	Claxon sistem alertă
30	Aprindere (blocare aprindere)

Număr	Descriere
31	Climatizare; Încălzire.
32	Tensionatoare centuri de siguranță pasageri
33	Geamuri electrice – partea stângă
34	Tensionatoare centură șofer
35	Lumină – partea stângă
36	Claxon
37	Încălzire scaune față
38	Iluminare interioară; Iluminare butoane; Sistem curățare faruri; Iluminare ambientală; Climatizare manuală; Încălzire.
39	Sisteme de asistență
40	Comutator lumini; Faruri; Reglaj faruri; Conector diagnostic; Comutator lumini marșarier; Manetă comandă sub volan.
41	Umbrare oglindă retrovizoare interioară; Reglaj oglindă exterioară.
42	Comutator pedală ambreiaj; Pornire motor; Climatizare.
43	Ștergător geam spate
44	Sistem airbag; Martor control airbag.
45	Ștergătoare parbriz
46	Încălzire scaune – spate
47	Gol
48	Blocare electrică coloana volan; Kessy (sistem blocare și pornire fără cheie).
49	SCR (AdBlue)
50	Porturi USB spate
51	Gol
52	Brichetă față / priză 12 V
53	Blocare cheie aprindere; Cutie automată.
54	Priză 12 V în portbagaj
55	Gol
56	Climatizare manuală; Încălzire.
57	Gol
58	Sistem spălare parbriz
59	Încălzire oglinzi exterioare; Încălzire duză spălător parbriz.
60	Remorcă
61	Remorcă

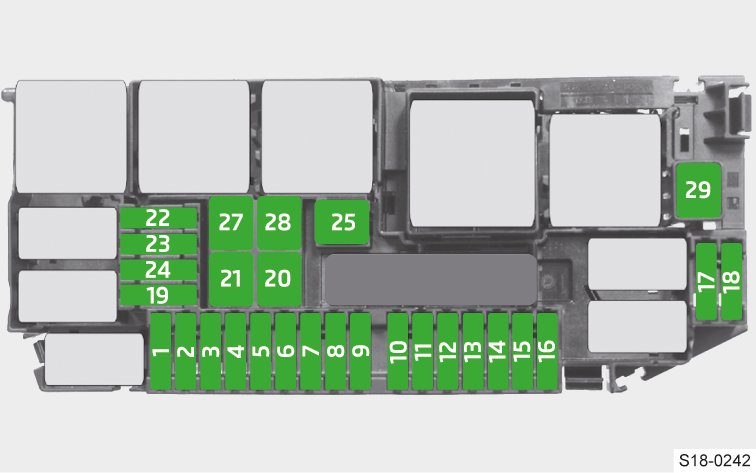

Compartiment motor

Număr	Descriere
Număr	Descriere
1	Unitate control motor
2	Supapă evacuare; Pompă lichid răcire; Jaluzele radiator; SCR (AdBlue); Componente motor.
3	Senzor oxigen; Unitate control NOx.
4	Pompă combustibil; Componente motor.
5	Ventilator radiator; Regulator presiune supraalimentare; Senzor nivel și temperatură ulei; Componente motor.
6	Ventilare carter; Sistem bujii incandescente; Componente motor.
7	Sistem frâne (pompă gol)
8	Pompă combustibil; Componente motor.
9	Comutator lumină frână
10	Bus date; Controler BCM; Modul date baterie.
11	Neutilizat
12	Climatizare
13	Neutilizat

Număr	Descriere
14	ESC; Sistem de control al motorului; Componente ale motorului.
15	Cutie automată
16	Nu este utilizat
17	Sistem de control al motorului
18	Demaror
19	Nu este utilizat
20	ESC
21	ESC
22	Nu este utilizat
23	Nu este utilizat
24	Nu este utilizat
25	Încălzitor electric auxiliar; Ventilator radiator.
27	Încălzitor electric auxiliar; Ventilator radiator.
28	Încălzitor electric auxiliar
29	Parbriz încălzit

Schema cutiei de siguranțe și relee – Skoda Kamiq

Se referă la vehiculele produse în anii:

2021.

Pentru brichetă (prize de alimentare) sunt responsabile siguranțele 52 (priză 12 V în fața brichetei) și 54 (priză 12 V în portbagaj) în blocul siguranțe al bordului.

Panou instrumente

Cutia de siguranțe se află în spatele sertarului bordului pe partea șoferului.
Apăsați butonul și deschideți tava, scoateți tava trăgând-o spre dumneavoastră.

Număr	Descriere
Număr	Descriere
1	Cârlig de remorcare
2	Iluminarea vehiculului – partea stângă
3	Amplificator muzical
4	Sistem de spălare faruri
5	Trapă culisantă și înclinabilă
6	Închidere centralizată, spălător parbriz față, ștergător spate
7	Încălzire scaune spate
8	Climatronic
9	Iluminarea vehiculului – partea dreaptă
10	Cârlig de remorcare
11	Capac portbagaj electric
12	Încălzire volan
13	Comutator lumini, conector diagnostic, senzor ploaie, manetă de comandă sub volan, încălzire parbriz
14	Spălător lunetă
15	bord, număr urgență
16	Iluminarea vehiculului – partea dreaptă
17	Geamuri electrice – partea dreaptă
18	Ștergător parbriz față
19	Dispozitiv Infotainment
20	Încălzire geam spate
21	SCR (AdBlue®)
22	Gol
23	Cameră marșarier
24	Phonebox, antenă GSM, port USB, ecran Infotainment
25	manetă de comandă sub volan
26	bus date
27	Reglare amortizor (suspensie adaptativă)
28	senzor alarmă
29	Sunet sistem alarmă
30	Aprindere (bloc aprindere)

Număr	Descriere
31	Climatizare/încălzire
32	Tensionatoare centuri de siguranță partea pasagerului
33	Geamuri electrice – partea stângă
34	Tensionatoare centuri partea șoferului
35	Iluminare vehicul – partea stângă
36	semnal acustic
37	Încălzire scaune față
38	Iluminare interioară, iluminare butoane, sistem curățare faruri, iluminare decorativă, climatizare manuală, încălzire
39	Sisteme de asistență
40	Comutator lumini, far, reglare poziție faruri, conexiune diagnostic, comutator lumini marșarier, manetă comandă sub volan
41	Reglare oglinzi interioare, reglare oglinzi exterioare, climatizare, releu CNG
42	Comutator pedală ambreiaj, pornire motor
43	Ștergător spate
44	Sistem airbag, martor control airbag
45	Ștergătoare față
46	Încălzire scaune spate
47	Gol
48	Blocare electrică coloana volan, Kessy (sistem închidere fără cheie și pornire)
49	SCR (AdBlue®) / CNG
50	Porturi USB spate, port USB în oglinda retrovizoare interioară
51	Gol
52	Brichetă, priză 12 V
53	Blocare aprindere, cutie automată
54	priză 12 V în portbagaj
55	Gol
56	Climatizare manuală, încălzire
57	Gol
58	Spălător lunetă
59	Încălzire oglinzi exterioare, încălzire duze spălare
60	Remorcă
61	Remorcă

Compartiment motor

Număr	Descriere
1	Centralina motor
2	Supapă evacuare, pompă lichid

Schema cutiei de siguranțe și relee – Skoda Kamiq

Se referă la vehiculele produse în anii:

2022.

Pentru brichetă (prize de alimentare) sunt responsabile siguranțele 52 (priză 12 V față la brichetă) și 54 (priză 12 V în portbagaj) în blocul siguranțe al bordului.

Panou instrumente

Cutia de siguranțe se află în spatele compartimentului pentru obiecte pe partea șoferului.
Apăsați butonul și deschideți tava, scoateți tava trăgând-o spre dumneavoastră.

Număr	Descriere
Număr	Descriere
1	Cârlig remorcă
2	LED-Iluminare vehicul – partea stângă
3	Amplificator muzical
4	Sistem spălare faruri
5	Trapă glisantă și înclinabilă
6	Închidere centralizată, spălător parbriz față, ștergător spate
7	Încălzire scaune spate
8	Climatronic
9	LED-Iluminare vehicul – partea dreaptă
10	Cârlig remorcă
11	Capac portbagaj electric
12	Încălzire volan
13	Comutator lumini, conector diagnostic, senzor ploaie, manetă comandă sub volan, încălzire parbriz
14	Spălător lunetă
15	Tablou de bord, număr urgență
16	Iluminare vehicul – partea dreaptă
17	Geamuri electrice – partea dreaptă
18	Ștergător parbriz față
19	Dispozitiv Infotainment
20	Încălzire geam spate
21	Rezervă
22	Rezervă
23	Cameră marșarier
24	Phonebox, antenă GSM, conector USB, ecran Infotainment
25	Manetă comandă sub volan
26	Bus date
27	Reglaj amortizor (suspensie adaptativă)
28	Senzor alarmă
29	Sirena sistem alarmă
30	Aprindere (blocare aprindere)

Număr	Descriere
31	Climatizare/încălzire
32	Tensionatoare centuri de siguranță partea pasagerului
33	Geamuri electrice – partea stângă
34	Tensionatoare centuri partea șoferului
35	Iluminare vehicul – partea stângă
36	Semnal acustic
37	Încălzire scaune față
38	Iluminare interioară, iluminare butoane, sistem curățare faruri, iluminare decorativă, climatizare manuală, încălzire
39	Sisteme de asistență
40	Comutator lumini, far, reglare poziție faruri, conexiune diagnostic, comutator lumini marșarier, manetă comandă sub volan
41	Reglare oglindă retrovizoare interioară, reglare oglindă exterioară, climatizare, releu CNG
42	Comutator pedală ambreiaj, pornire motor
43	Ștergător geam spate
44	Sistem airbag, martor control airbag
45	Ștergătoare parbriz față
46	Încălzire scaune spate
47	Gol
48	Blocare electrică coloana volan, KESSY (sistem închidere fără cheie și pornire)
49	CNG
50	USB-Porturi spate, USB-Conexiune în oglindă retrovizoare interioară
51	Gol
52	Brichetă, priză 12 V
53	Blocare deblocare cheie aprindere, cutie automată
54	Priză 12 V în portbagaj
55	Gol
56	Climatizare manuală, încălzire
57	Gol
58	Spălător lunetă
59	Încălzire oglinzi exterioare, încălzire duze spălare
60	Cârlig remorcă
61	Cârlig remorcă

Compartiment motor

Număr	Descriere
1	Centralina motor
2	Supapă evacuare, pompă lichid răcire, obloane radiator, componente motor
