Skoda Karoq (2019-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Karoq (2019-2021), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
Skoda Karoq – schema del fusibile
Anul producției: 2019, 2020, 2021.

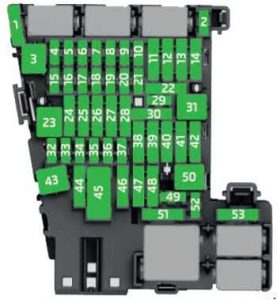

Siguranțe în bord
| Număr | Descriere |
| 1 | SCR (AdBlue) |
| 2 | Volan încălzit |
| 3 | Nealocat |
| 4 | Nealocat |
| 5 | Bus date |
| 6 | Senzor alarmă |
| 7 | Climatizare;Receptor pentru încălzirea la distanță;
Geam spate încălzit; Cutie automată. |
| 8 | Comutator lumini;Senzor ploaie;
Frână de parcare; Iluminare ambientală; Faruri față. |
| 9 | Manetă de comandă sub volan |
| 10 | Ecran informativ și de divertisment |
| 11 | Lumină – partea stângă |
| 12 | Infotainment |
| 13 | Tensionator centură de siguranță stânga |
| 14 | Ventilator aer pentru climatizare;Încălzire. |
| 15 | Bloc electric al sistemului de direcție |
| 16 | Porturi USB;Conector diagnostic;
Phonebox. |
| 17 | Instrumentație;Apel de urgență. |
| 18 | Cameră marșarier |
| 19 | Sistem KESSY |
| 20 | SCR (AdBlue) |
| 21 | Tracțiune integrală |
| 22 | Cârlig remorcă |
| 23 | Conducere panoramică/trapă |
| 24 | Lumină – partea dreaptă |
| 25 | Închidere centralizată – uși față și spate stânga, geam electric – stânga, oglinzi exterioare stângi – încălzire, funcție pliere, reglare suprafață oglinzi |
| 26 | Scaune față încălzite |
| 27 | Iluminare interioară |
| 28 | Cârlig de remorcare |
| 29 | Nealocat |
| 30 | Nealocat |
| 31 | Nealocat |
| 32 | Asistență la parcare (Park Assist) |
| 33 | Airbag |
| 34 | Climatizare;Comutator lumini marșarier;
Oglindă cu întunecare automată; Încălzire scaun; Frână de parcare; Comutatoare lumini; Panou cu butoane; Porturi USB. |
| 35 | Conector diagnostic;Cameră față;
Sistem monitorizare distanță (ex. ACC, Front Assist). |
| 36 | Faruri AFS – dreapta |
| 37 | Faruri AFS – stânga |
| 38 | Cârlig de remorcare |
| 39 | Închidere centralizată – uși față și spate dreapta, geam electric dreapta, oglinzi exterioare dreapta – încălzire, funcție pliere, reglare suprafață oglindă |
| 40 | Prize alimentare 12 V |
| 41 | Tensionator centură dreapta |
| 42 | Închidere portbagaj;Închidere uși spate;
Închidere capac rezervor; Sistem curățare faruri; Spălător lunetă față și spate. |
| 43 | Amplificator muzical |
| 44 | Cârlig de remorcare |
| 45 | Reglaj electric scaun șofer |
| 46 | Prize alimentare 230 V |
| 47 | Ștergător lunetă spate |
| 48 | „Detectare unghi mort |
| 49 | Pornire motor, comutator pedală ambreiaj |
| 50 | Deschidere capac portbagaj |
| 51 | Încălzire scaune spate |
| 52 | Nealocat |
| 53 | Geam spate încălzit |

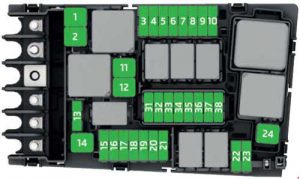

Siguranțe în compartiment motor
| Număr | Descriere |
| 1 | ESC; Frână de parcare. |
| 2 | ESC |
| 3 | Modul control motor |
| 4 | Ventilator radiator; Senzor nivel ulei și temperatură ulei;
Sistem încălzire electrică suplimentară; SCR (AdBlue); Componente motor. |
| 5 | Componente motor |
| 6 | Senzor frânare |
| 7 | Pompă răcire, supapă evacuare, componente motor |
| 8 | Senzor lambda; Senzor NOx. |
| 9 | Sistem încălzire preîncălzire; Contor masă aer;
Componente motor. |
| 10 | Pompă combustibil |
| 11 | Sistem electric încălzire suplimentară |
| 12 | Sistem electric încălzire suplimentară |
| 13 | Cutie automată |
| 14 | Geam față încălzit |
| 15 | Claxon |
| 16 | Nealocat |
| 17 | ESC;Unitate control motor;
Bobină releu principal. |
| 18 | Bază de date;Modul date baterie. |
| 19 | Perii ștergător parbriz față |
| 20 | Alarmă antifurt |
| 21 | Nealocat |
| 22 | Unitate control motor |
| 23 | Aprindere |
| 24 | Sistem electric de încălzire suplimentară |
| 31 | Pompă vid |
| 32 | Nealocat |
| 33 | Pompă ulei pentru cutie automată |
| 34 | Nealocat |
| 35 | Nealocat |
| 36 | Nealocat |
| 37 | Încălzire suplimentară |
| 38 |
