Skoda Octavia (2005-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Octavia (2005-2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).

Skoda Octavia (2005) – schema siguranțelor

Anul producției: 2005

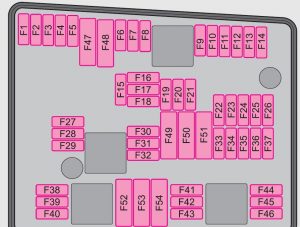

Cutia de siguranțe în compartiment motor

Număr	Descriere	Amperaj [A]
F1	Pompă Sistem antiblocare roți (ABS)	30
F2	Electrovalve Sistem antiblocare roți (ABS)	30
F3	Modul control funcții confort	20
F4	Circuit măsurare	5
F5	Claxon	20
F6	Bobine de aprindere	20
F7	Comutator lumină frână	5
F8	Electrovalve reglare	10
F9	Senzor de oxigen, modul control perioadă aprindere	10
F10	Electrovalvă aer secundar	5
	Supapă recirculare gaze evacuare	10
F11	Modul control motor	25/30
F12	Senzor de oxigen	15
F13	Controler transmisie automată	15
F14	Nealocat	–
F15	Demaror	40
F 16	Manetă ștergător față și manetă semnalizatoare	15
F17	Panou instrumente	10
F18	Amplificator audio (sistem audio)	30
F19	Radio	15
F20	Telefon	5
F21	Nealocat	–
F22	Nealocat	–
F23	Nealocat	–
F24	Modul control pentru bus CAN	10
F25	Nealocat	–
F26	Modul control motor	10
	Alimentare modul control motor	5
F27	Încălzire sau ventilare compartiment motor	10

F28	Controler transmisie automată	20
F29	Bobine de aprindere	10/20
F30	Nealocat	–
F31	Ștergător față	30
F32	Supape	10
F33	Pompă combustibil, senzor nivel combustibil	15
F34	Nealocat	–
F35	Nealocat	–
F36	Nealocat	–
F37	Nealocat	–
F38	Lumini și vizibilitate	10
F39	Transmițător ulei motor	5
F40	Alimentare pentru terminalul 15 (aprindere pornită)	20
F41	Nealocat	–
F42	Debitmetru aer	10
	Pompă combustibil	5
F43	Pompă vid	20
F44	Nealocat	–
F45	Senzor lambda	15
F46	Nealocat	–
F47	Unitate control centrală, faruri principale stânga	40
F48	Unitate control centrală, faruri principale dreapta	40
F49	Nealocat	–
F50	Nealocat	–
F51	Pompă aer secundară	40
	Unitate control perioadă aprindere	50
F52	Releu alimentare – terminal X a)	50
F53	Alimentare siguranțe 32 până la 37 în bord	50
F54	Ventilator radiator	50
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat.

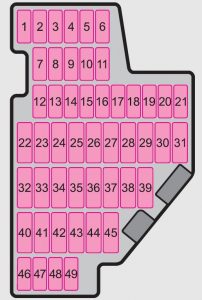

Cutia de siguranțe în bordul Skoda Octavia 2005

Număr	Descriere	Amperi [A]
1	Presso diagnostic	10
2	Sistem antiblocare roți (ABS), ESP	5
3	Asistență electromecanică la direcție	10
4	Încălzire, climatizare, scaune reglabile electric	5
5	Nealocat	–
6	Panou instrumente	5
7	Lumini și vizibilitate	5
8	Oglindă retrovizoare cu funcție de întunecare automată	5
9	Conexiune Haldex (4 × 4)	5
10	Telefon	5
11	Dispozitiv de remorcă	5
12	Închidere centralizată	10
13	Presso diagnostic, întrerupător lumină	10
14	Lumină de frână, cutie automată	5
15	Modul control central – iluminare interioară	7,5
16	Climatronic	10
17	Senzor ploaie și lumină	5
18	Asistență parcare, blocare levier cutie de viteze	5
19	Asistență parcare	5
20	Nealocat	–
21	Nealocat	–
22	Ventilator aer pentru Climatronic	40
23	Geam față	30
24	Brichetă	25

25	Încălzire lunetă spate	25
26	Priză alimentare în portbagaj	20
27	Releu pompă combustibil	15
28	Nealocat	–
29	Unitate control motor	10
30	Airbag	5
31	Cutie automată, lumini marșarier	5
32	Geam electric spate	30
33	Trapă electrică glisantă și rabatabilă	25
34	Nealocat	–
35	Sistem alarmă antifurt	5
36	Sistem spălare faruri	20
37	Încălzire scaune față	30
38	Nealocat	–
39	Nealocat	–
40	Ventilator aer pentru încălzire și climatizare	40
41	Ștergător spate	15
42	Pompă spălător parbriz față	15
43	Remorcă	15
44	Remorcă	20
45	Remorcă	15
46	Duze încălzite pentru spălătoare parbriz față	5
47	Nealocat	–
48	Nealocat	–
49	Comutator lumină	5

Skoda Octavia (2007) – schema cutiei de siguranțe

Anul producției: 2007.

Siguranță brichetă (priză de alimentare) în Skoda Octavia (2007) este siguranța 24 în bloc siguranțe pe bord.

Bloc siguranțe în compartiment motor

Versiunea 1

Nr	Descriere	Amp [A]
F1	Pompă ABS	30
F2	Supape ABS	30
F3	Nealocat	–
F4	Circuit măsurare	5
F5	Claxon	15
F6	Supapă dozare combustibil	15
F7	Nealocat	–
F8	Nealocat	–
F9	Filtru cu cărbune activ; Supapă recirculare gaze de eșapament,	10
F10	Pompă diagnosticare scurgeri	10
F11	Senzor lambda înainte de catalizator; Centralina motor.	10
F12	Senzor lambda după catalizator	10
F13	Centralina cutie automată	15
F14	Nealocat	–
F15	Pompă lichid răcire	10
F 16	Manetă ștergător față și manetă semnalizatoare.	5
F17	Instrument măsurare	5
F18	Amplificator audio (sistem audio)	30
F19	Radio	15
F20	Telefon	5
F21	Nealocat	–
F22	Nealocat	–
F23	Centralina motor	10
F24	Centralina pentru bus CAN	5
F25	Nealocat	–
F26	Nealocat	–
F27	Nealocat	–

F28	Modul control motor	25
F29	Aprindere pentru funcționarea pompei lichidului de răcire.	5
F30	Modul control pentru încălzire suplimentară.	30
F31	Ștergător parbriz față	30
F32	Gol	–
F33	Gol	–
F34	Gol	–
F35	Gol	–
F36	Gol	–
F37	Gol	–
F38	Ventilator radiator, valve	10
F39	Comutator pedală ambreiaj; Comutator pedală frână.	5
F40	Bobine de aprindere	20
F41	Gol	–
F42	Pornire pompă combustibil	5
F43	Gol	–
F44	Gol	–
F45	Gol	–
F46	Gol	–
F47	Modul control, faruri principale stânga.	30
F48	Modul control, faruri principale dreapta.	30
F49	Alimentare pentru terminalul 15 (aprindere pornită).	40
F50	Gol	–
F51	Gol	–
F52	Releu alimentare – terminal X a)	40
F53	Accesoriu	50
F54	Gol	–
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat.

Versiunea 2

Nr	Descriere	Amp [A]
F1	Nealocat	–
F2	Manetă ștergător față și manetă semnalizatoare direcție.	5
F3	Circuit de măsurare	5
F4	Electrovalve ABS	30
F5	Modul control cutie automată	15
F6	Instrument de măsurare	5
F7	Nealocat	–
F8	Radio	15
F9	Telefon	5
F10	Modul control motor, releu principal.	5
F11	Modul control pentru încălzire suplimentară	20
F12	Modul control pentru bus CAN	5
F13	Modul control motor	15
F14	Aprindere	20
F15	Senzor lambda Sonoda, senzor NOx; Releu pompă combustibil.	15
	Releu sistem bujii incandescente	5
F 16	Pompă ABS	30

F17	Claxon	15
F18	Amplificator pentru procesor audio digital.	30
F19	Ștergător parbriz față	30
F20	Nealocat	5
F21	Senzor lambda	15
F22	Comutator pedală ambreiaj; Comutator pedală frână.	5
F23	Electrovalvă aer secundară	5
	Debitmetru aer	10
	Pompă combustibil înaltă presiune	15
F24	Filtru cu cărbune activ; Supapă recirculare gaze de eșapament.	10
F25	Sistem iluminare corespunzător	30
F26	Sistem iluminare stânga	30
F27	Electrovalvă aer secundară	40
	Preîncălzire	50
F28	Terminal alimentare 15; Demaror.	40
F29	Terminal alimentare 30	50
F30	Terminal Xa)	40
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat.

Bloc siguranțe în bord

Nr	Descriere	Amp [A]
1	Presso diagnostic’ Centralina motor’ Pompă combustibil electrică.	10
2	Centralina ABS, ESP	5
3	Sistem airbag	5
4	Încălzire; Climatizare; Lumini marșarier.	5
5	Centralina pentru reglarea luminilor farurilor.	5
6	Instrument de măsurare; Centralina cutie automată; Centralina servodirecție electromecanică; Asistență la parcare; Ambreiaj Haldex.	5
7	Gol	–
8	Gol	–
9	Gol	–
10	Gol	–
11	Gol	–
12	Închidere centralizată	10
13	Presso diagnostic; Comutator lumină; Lumină de stop.	10
14	Centralina cutie automată; Bloc levier cutie.	5
15	Centralina de control – iluminare interioară.	7,5
16	Climatronic	10
17	Gol	–
18	Asistență la parcare	5
19	Centralina pentru detectarea remorcii.	5
20	Asistent pornire în rampă	5
21	Gol	–
22	Ventilator Climatronic	40
23	Geam față	30
24	Brichetă	25

25	Încălzire lunetă spate	25
	Încălzire lunetă spate, Încălzire suplimentară (încălzire și ventilare staționară)	30
26	Priză alimentare în portbagaj	20
27	Releu pompă combustibil; Valve injectoare (motor diesel)	15
28	Nealocat	–
29	Modul control motor; Încălzitor ventilat al carterului.	10
30	Modul control cutie automată	20
31	Pompă vid	20
32	Geam electric spate	30
33	Trapă electrică glisantă și ridicabilă	25
34	Modul control funcții confort.	20
35	Sistem alarmă antifurt	5
36	Sistem curățare faruri	20
37	Încălzire scaune față	30
38	Scaune spate încălzite	30
39	Nealocat	–
40	Ventilator pentru încălzire și climatizare.	40
41	Ștergător spate	15
42	Curățător pompă lichid parbriz față.	15
43	Dispozitiv remorcă	15
44	Dispozitiv remorcă	20
45	Dispozitiv remorcă	15
46	Duze încălzite lichid parbriz față.	5
47	Releu încălzire staționară	5
48	Nealocat	–
49	Comutator lumină	5

Skoda Octavia (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranță brichetă (priză de alimentare) în Skoda Octavia (2009) este siguranța 24 în bloc siguranțe pe bord.

Bloc siguranțe în compartiment motor

Versiunea 1

Nr	Descriere	Amperaj [A]
F1	Unitate de control centrală; Faro principal dreapta; Faro spate dreapta.	30
F2	Supape pentru Sistem antiblocare roți (ABS)	30
F3	Gol	–
F4	Circuit de măsurare	5
F5	Claxon	15
F6	Gol	–
F7	Supapă pentru dozare combustibil	15
F8	Gol	–
F9	Filtru cu cărbune activ; Supapă de recirculare a gazelor de eșapament.	10
F10	Pompă diagnostic pierderi	10
F11	Senzor de oxigen înainte de catalizator; Unitate de control motor.	10
F12	Senzor de oxigen după catalizator	10
F13	Unitate de control cutie automată	15
F14	Nealocat	–
F15	Pompă lichid răcire	10
F 16	Nealocat	–
F17	Bord; Manetă ștergător față; Manetă semnalizatoare.	5
F18	Amplificator audio (sistem audio)	30
F19	Radio	15
F20	Telefon	5
F21	Nealocat	–
F22	Nealocat	–
F23	Unitate de control motor	10
F24	Unitate de control pentru bus CAN	5
F25	Nealocat	–
F26	Nealocat	–
F27	Nealocat	–

F28	Unitate control motor	15
F29	Pornire pentru pompa lichid răcire	5
F30	Unitate control pentru încălzire suplimentară	20
F31	Ștergător față	30
F32	Nealocat	–
F33	Nealocat	–
F34	Nealocat	–
F35	Nealocat	–
F36	Nealocat	–
F37	Nealocat	–
F38	Ventilator radiator, valve	10
F39	Comutator pedală ambreiaj; Comutator pedală frână.	5
F40	Bobine de aprindere	20
F41	Nealocat	–
F42	Pornire pompă combustibil	5
F43	Nealocat	–
F44	Nealocat	–
F45	Nealocat	–
F46	Nealocat	–
F47	Unitate control centrală; Faruri principale stânga.	30
F48	Pompă pentru Sistem antiblocare roți (ABS)	40
F49	Alimentare pentru bornă 15 (aprindere pornită)	40
F50	Nealocat	–
F51	Nealocat	–
F52	Releu de alimentare – bornă X a)	40
F53	Accesorii	50
F54	Nealocat	–
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestei borne sunt dezactivate automat.

Versiunea 2

Nr	Descriere	Amperaj [A]
F1	Nealocat	–
F2	Unitate control cutie automată DQ 200	30
F3	Circuit măsurare	5
F4	Electrovalve pentru Sistem antiblocare roți (ABS)	30/20
F5	Unitate control cutie automată	15
F6	Set indicatori; Manetă ștergător față; Manetă semnalizatoare.	5
F7	Bornă alimentare 15; Demaror.	40
F8	Radio	15
F9	Telefon	5
F10	Unitate control motor; Releu principal.	5/10
F11	Unitate control pentru încălzire suplimentară	20
F12	Unitate control pentru bus CAN	5
F13	Unitate control motor	15/30
F14	Aprindere	20
F15	Sonda lambda; Senzor NOx; Releu pompă combustibil.	15
	Releu sistem bujii incandescente	5
F16	Unitate control centrală; Far principal dreapta; Far spate dreapta.	30

F17	Claxon	15
F18	Amplificator pentru procesor audio digital	30
F19	Ștergător față	30
F20	Pompă apă	10
F21	Senzor lambda	10/15
F22	Comutator pedală ambreiaj; Comutator pedală frână.	5
F23	Pompă aer secundară	5
	Contor masă aer	10
	Pompă combustibil înaltă presiune	15
F24	Filtru cu cărbune activ; Supapă recirculare gaze evacuare.	10
F25	Pompă pentru Sistem antiblocare roți (ABS)	30/40
F26	Unitate control centrală; Far principal stânga; Far spate stânga.	30
F27	Pompă aer secundară	40
	Preîncălzire	50
F28	Gol	–
F29	Clema alimentare 30	50
F30	Terminal Xa)	40
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestei cleme sunt dezactivate automat.

Bloc siguranțe în bord

Nr	Descriere	Amperaj [A]
1	Priză diagnostic; Unitate control motor; Pompă combustibil electrică.	10
2	Unitate control Sistem antiblocare roți (ABS), ESP	5
3	Sistem airbag	5
4	Încălzire; Climatizare; Lumini marșarier.	5
5	Unitate control pentru reglarea farurilor	5
6	Bord; Unitate control cutie automată; Unitate control servodirecție electromecanică; Asistență parcare; Ambreiaj Haldex.	5
7	Gol	–
8	Gol	–
9	Gol	–
10	Gol	–
11	Gol	–
12	Încuietori centrale	10
13	Priză diagnostic; Comutator lumină; Lumină de stop.	10
14	Unitate control cutie automată; Blocare levier cutie.	5
15	Unitate control centrală – iluminare interioară	7,5
16	Climatronic	10
17	Gol	–
18	Gol	–
19	Unitate control pentru detectare remorcă	5
20	Semnalizatoare partea stângă	10
21	Semnalizatoare partea dreaptă	10
22	Ventilator aer pentru Climatronic	40
23	Parbriz	30
24	Brichetă	25

25	Încălzire lunetă spate	25
	Încălzire lunetă spate; Încălzire și ventilare staționară	30
26	Priză alimentare în portbagaj	20
27	Releu pompă combustibil; Valve injectoare (motor diesel).	15
28	Nealocat	–
29	Unitate control motor; Încălzitor ventilat al carterului.	10
30	Unitate control cutie automată	20
31	Pompă vid	20
32	Geam electric spate	30
33	Trapă electrică glisantă	25
34	Unitate control funcții confort	20
35	Sistem alarmă antifurt	5
36	Sistem curățare faruri	20
37	Încălzire scaune față	30
38	Scaune spate încălzite	30
39	Nealocat	–
40	Ventilator aer pentru încălzire și climatizare	40
41	Ștergător lunetă spate	15
42	Nealocat	–
43	Dispozitiv remorcă	15
44	Dispozitiv remorcă	20
45	Dispozitiv remorcă	15
46	Duze încălzite ștergător față	5
47	Releu încălzire staționară	5
48	Nealocat	–
49	Comutator lumină	5

Skoda Octavia (2017) – schema cutiei de siguranțe

Anul producției: 2017.

Siguranță brichetă (priză de alimentare) în Skoda Octavia (2017) este siguranța 40 în cutia de siguranțe de pe bord.

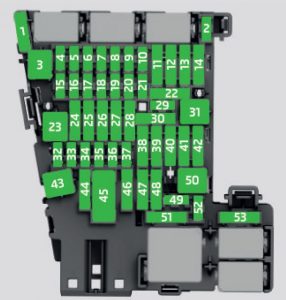

Cutia de siguranțe pe bord

Nr	Descriere
1	Nealocat
2	Nealocat
3	Stabilizator tensiune pentru taxi
4	Volan încălzit
5	Databus
6	Senzor alarmă
7	Climatizare; Încălzire; Receptor telecomandă wireless pentru încălzire staționară; Manetă cutie automată transmisie.
8	Comutator lumini; Senzor ploaie; Priză diagnostic; Iluminare ambientală; Unitate control faruri față.
9	Tracțiune integrală
10	Display Infotainment
11	Lumină – stânga
12	Infotainment
13	Tensionator centură – partea șoferului
14	Ventilator aer pentru climatizare, încălzire
15	Blocare volan electrică
16	Phonebox, încărcare wireless telefon
17	Set semnalizatoare, conexiune la alertă
18	Cameră marșarier
19	Sistem KESSY
20	Manetă comandă sub volan
21	Amortizor adaptiv
22	Dispozitiv remorcabil – priză electrică
23	Trapă panoramică rabatabilă și culisantă
24	Lumină
25	Închidere centralizată – ușă față stânga; Geam stânga; Încălzire oglinzi exterioare, Oglinzi rabatabile, Reglare oglinzi.
26	Scaune față încălzite

27	Iluminare interioară
28	Cârlig remorcă – lumină stânga
29	Nealocat
30	Scaune spate încălzite
31	Nealocat
32	Asistență parcare (parcare asistată)
33	Comutator airbag pentru luminile de urgență.
34	TCS; ESC; Monitorizare presiune pneuri; Climatizare; Comutator lumină marșarier; Oglindă cu întunecare automată; START-STOP; Scaune spate încălzite; Generator de sunet sportiv.
35	Reglare intensitate lumini; Priză diagnostic; Senzor (cameră) în spatele parbrizului; Senzor radar.
36	Far dreapta
37	Far stânga
38	Cârlig remorcă – lumină dreapta
39	Centralizat – ușă față dreapta; Geam electric – dreapta; Oglindă dreapta: încălzire, funcție rabatare, reglare suprafață oglindă.
40	Priză alimentare 12 V.
41	Tensionator centură – partea pasagerului față
42	Centralizat – uși spate; Spălător faruri; Spălător.
43	Amplificator muzical
44	Dispozitiv remorcabil – priză electrică
45	Scaune electrice reglabile
46	Priză alimentare 230 V.
47	Ștergător lunetă spate
48	Sistem asistență monitorizare unghi mort.
49	Pornire motor; Comutator pedală ambreiaj.
50	Deschidere portbagaj
51	Unitate multifuncțională pentru taxi
52	Stabilizator tensiune pentru taxi; Priză USB.
53	Geam spate încălzit

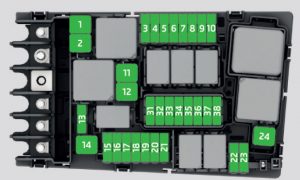

Cutia de siguranțe în compartiment motor

Nr	Descriere
1	ESC, ABS
2	ESC, ABS
3	Modul control motor
4	Ventilator radiator; Senzor temperatură ulei; Măsurător debit aer; Electrovalvă reglare presiune combustibil; Încălzitor electric auxiliar; Electrovalvă siguranță ulei; Electrovalvă recirculare gaze evacuare.
5	Bobină de aprindere releu CNG; Injectoare combustibil; Electrovalvă dozatoare combustibil.
6	Senzor frână
7	Pompă lichid răcire; Obloane radiator; Electrovalvă presiune ulei; Electrovalvă ulei transmisie.
8	Senzor de oxigen
9	Aprindere; Încălzitor; Electrovalvă gaze evacuare; Încălzire ventilare carter motor.
10	Pompă combustibil; Aprindere.
11	Încălzire electrică auxiliară
12	Încălzire electrică auxiliară
13	Cutie automată
14	Geam față încălzit
15	Claxon

16	Aprindere; Pompă combustibil; Releu CNG.
17	Sistem antiblocare roți (ABS); ESC; Sistem control motor; Releu geam față încălzit.
18	Databus; Modul control baterie.
19	Perii
20	Alarmă antifurt
21	Geam față încălzit
22	Sistem control motor; Stabilizator tensiune pentru taxi.
23	Demaror
24	Încălzire electrică auxiliară
31	Pompă gol
32	Gol
33	Pompă ulei pentru cutie automată
34	Diferential față
35	Gol
36	Gol
37	Aux
39	Gol
