Skoda Fabia (2007-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Fabia (2007-2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (schema siguranțelor).

Skoda Fabia (2007) – schema siguranței

Anul producției: 2007.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2007) este siguranța 47 în cutia de siguranțe de pe bord.

Cutia de siguranțe de pe bord

Nr	Descriere	Amp [A]
1	Servosterzo elettroidraulico	5
2	Set de semnalizatoare; Reglarea intensității farurilor.	5
3	Control motor – motor pe benzină	5
4	Unitate control Sistem antiblocare roți (ABS)	5
5	Motor pe benzină: întrerupător lumină de stop, pilot automat.	5
6	Nealocat	–
7	Control motor 1,2 ltr.	15
8	Injectoare – 1,4 ltr .; 1,6 ltr.	10
9	Control încălzire; Control climatizare; Asistență parcare; Control iluminare colțuri.	5
10	Supapă PCV	7,5
11	Oglindă retrovizoare reglabilă electric; Geamuri electrice.	7,5
12	Lumină marșarier	10
13	Control motor (pentru vehicule cu cutie automată)	10
14	Motor pentru lumini colțuri	10
15	Navigație PDA	5
16	Nealocat	–
17	Lumină poziție stânga; Iluminare număr înmatriculare.	5
18	Lumină poziție dreapta	5
19	Radio, unitate centrală control	5
20	Set de semnalizatoare; Senzor unghi direcție; ESP.	5
21	Lumini de stop	10
22	Elemente control încălzire; Control climatizare; Asistență parcare; Telefon mobil.	7,5
23	Iluminare interioară, compartiment motor și portbagaj	10
24	Închidere hayon spate	10
25	Încălzitoare pentru scaune	20
26	Duza încălzită pentru spălător parbriz; Sistem curățare geamuri.	15
27	Nealocat	–
28	Motor pe benzină: supapă AKF, clapetă control.	10
29	Injecție – motor 1,2 ltr.	10

30	Pompă combustibil – motor pe benzină	15
31	Senzor de oxigen	10
32	Motor diesel: întrerupător lumină de stop și pedală de ambreiaj, pilot automat, releu pompă combustibil, releu sistem bujii incandescente.	5
33	Control motor – motor diesel	30
34	Control motor 1,4 ltr .; 1,6 ltr.	30
	Pompă combustibil – motor diesel	15
35	Trapă electrică glisantă și ridicabilă	25
36	Dosar principal	15 / 5a)
37	Lumină spate anti-ceață	7,5
38	Lumini anti-ceață	10
39	Ventilator	25
40	Ștergător parbriz spate	10
41	Gol	–
42	Încălzire lunetă spate	25
43	Claxon	20
44	Ștergător parbriz față	20
45	Unitate centrală de control pentru sistem confort
46	Control motor 1,4 ltr .; 1,6 ltr.	5
47	Brichetă, priză în portbagaj b)	15
48	Unitate de control tensiune vehicul	5
49	Semnalizatoare	15
50	Pregătire pentru instalare radio, telefonică, modul multifuncțional.	10
51	Geam controlat electric (față și spate partea stângă)	25
52	Geam controlat electric (față și spate partea dreaptă)	25
53	Gol	–
54	Sistem alertă antifurt	15
55	Gol	–
56	Sistem de curățare faruri	25
57	Faruri de întâlnire partea stângă	15
58	Faruri de întâlnire partea dreaptă	15
a) În funcție de tipul farului – înlocuiți siguranța deteriorată cu una nouă cu același număr de amperi. b) Dacă motorul este oprit, deja un element electric conectat poate descărca bateria.

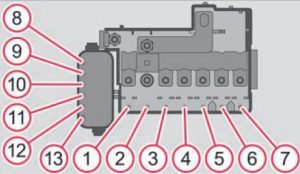

Cutia de siguranțe pe baterie

Nr	Descriere	Amp [A]
1	Alternator	175
2	Interior	110
3	Ventilator radiator	40
4	Sistem antiblocare roți (ABS) sau TCS sau ESP	40
5	Servodirecție electrohidraulică	50
6	Buji incandescente	50
7	Sistem antiblocare roți (ABS) sau TCS sau ESP	25
8	Ventilator radiator	30
9	Climatizare	5
10	Modul control motor	15
11	Modul central control	5
12	Cutie automată	5

Skoda Fabia (2008) – schema cutiei de siguranțe

Anul producției: 2008.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2008) este siguranța 47 în bloc siguranțe pe bord.

Bloc siguranțe pe bord

Nr	Descriere	Amperaj [A]
1	Nealocat	–
2	Nealocat	–
3	Set de semnalizatoare; Reglarea iluminării farurilor.	5
4	Unitate control Sistem antiblocare roți (ABS)	5
5	Motor pe benzină: întrerupător lumină frână, pilot automat.	5
6	Nealocat	–
7	Controler motor 1,2 ltr.	15
8	Injectoare – 1,4 ltr.; 1,6 ltr.	10
9	Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare curbă.	5
10	Nealocat	7,5
11	Oglindă retrovizoare electrică; Geamuri electrice.	7,5
12	Lumină marșarier	10
13	Controler motor (pentru vehicule cu cutie automată)	10
14	Motor pentru lumini de curbă	10
15	Navigație PDA	5
16	Servodirecție electrohidraulică; Controler motor – motor pe benzină.	–
17	Lumină poziție stânga; Iluminare plăcuță înmatriculare.	5
18	Lumină poziție dreapta	5
19	Radio, unitate control centrală	5
20	Controler motor 1,4 ltr.; 1,6 ltr. – motor diesel	5
21	Lumini de stop	10
22	Elemente control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi direcție; ESP; Unitate control tensiune vehicul.	7,5
23	Iluminare interioară, compartiment torpedou și portbagaj	10
24	Închidere hayon spate	10
25	Încălzitoare scaune	20
26	Duze încălzite pentru ștergător parbriz; Sistem curățare geamuri.	15
27	Nealocat	–
28	Motor pe benzină: supapă AKF, supapă control.	10
29	Injecție – motor 1,2 ltr.	10

30	Pompă combustibil – motor pe benzină	15
31	Senzor de oxigen	10
32	Motor diesel: întrerupător lumină stop și pedală frână, cruise control, releu pompă combustibil, releu sistem bujii incandescente.	5
33	Controler motor – motor diesel	30
34	Controler motor 1,4 ltr.; 1,6 ltr.	30
	Pompă combustibil – motor diesel	15
35	Iluminare set de semnalizatoare și întrerupător	5
36	Dosar principal	15 / 5a)
37	Lumină spate ceață	7,5
38	Proiectoare de ceață	10
39	Ventilator	25
40	Ștergător parbriz spate	10
41	Gol	–
42	Încălzire lunetă spate	25
43	Claxon	20
44	Ștergător parbriz spate	20
45	Unitate de control centrală pentru sistem confort	15
46	Gol	–
47	Brichetă; Priză în portbagaj b).	15
48	Sistem antiblocare roți (ABS)	15
49	Semnalizatoare	15
50	Pregătire pentru instalare radio, telefonie; Modul multifuncțional.	10
51	Geam electric (față și spate partea stângă)	25
52	Geam electric (față și spate partea dreaptă)	25
53	Trapă electrică culisantă și ridicabilă	–
54	Sistem alarmă antifurt	15
55	Gol	–
56	Sistem de curățare faruri	25
57	Far de întâlnire stânga, reglare iluminare faruri	15
58	Faruri de întâlnire partea dreaptă	15
a) În funcție de tipul farului – înlocuiți siguranța defectă cu una nouă cu același număr de amperi. b) Dacă motorul este oprit, deja un element electric conectat poate descărca bateria.

Bloc siguranțe pe baterie

Nr	Descriere	Amperaj [A]
1	Alternator	175
2	Interior	80
3	Încălzire electrică suplimentară	60
4	Sistem antiblocare roți (ABS) sau TCS sau ESP	40
5	Servodirecție electrohidraulică	50
6	Buji incandescente	50
7	Sistem antiblocare roți (ABS) sau TCS sau ESP	25
8	Ventilator radiator	30
9	Climatizare	5
10	Ventilator radiator	40
11	Unitate de control centrală	5
12	Cutie automată	5
	Încălzire electrică suplimentară	30

Skoda Fabia (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2007) este siguranța 47 în bloc siguranțe pe bord.

Bloc siguranțe pe bord

Nr	Descriere	Amp [A]
1	Nealocat	–
2	Nealocat	–
3	Set de semnalizatoare; Reglarea intensității farurilor.	5
4	Unitate control Sistem antiblocare roți (ABS)	5
5	Motor pe benzină: întrerupător lumină de frână, cruise control.	5
6	Nealocat	–
7	Controler motor 1,2 ltr.	15
8	Injectoare – 1,4 ltr.; 1,6 ltr.	10
9	Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare curbă.	5
10	Nealocat	7,5
11	Oglindă retrovizoare electrică; Geamuri electrice.	7,5
12	Lumină marșarier	10
13	Controler motor (pentru vehicule cu cutie automată)	10
14	Motor pentru lumini de curbă	10
15	Navigație PDA	5
16	Servodirecție electrohidraulică; Controler motor – motor pe benzină.	–
17	Lumină de poziție stânga; Iluminare număr înmatriculare.	5
18	Lumină de poziție dreapta	5
19	Radio, unitate centrală de control	5
20	Controler motor 1,4 ltr.; 1,9 ltr. – motor diesel	5
21	Lumini de stop	10
22	Elemente control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi direcție; ESP; Unitate control tensiune vehicul.	7,5
23	Iluminare interioară, compartiment motor portbagaj și torpedou	10
24	Închidere hayon spate	10
25	Încălzitoare scaune	20
26	Duza încălzită pentru ștergător parbriz; Sistem curățare geamuri.	15
27	Nealocat	–
28	Motor pe benzină: electrovalvă aer AKF, clapetă control.	10
29	Injecție – motor 1,2 ltr.	10

30	Pompă combustibil – motor pe benzină	15
31	Senzor de oxigen	10
32	Motor diesel: întrerupător lumină de frână și pedală frână, cruise control, releu pompă combustibil, releu sistem bujii incandescente.	5
33	Controler motor – motor diesel	30
34	Controler motor 1,4 ltr.; 1,6 ltr.	30
	Pompă combustibil – motor diesel	15
35	Iluminare set de semnalizatoare și întrerupător	5
36	Faruri de drum	15 / 5a)
37	Lumină spate proiectoare de ceață	7,5
38	Proiectoare de ceață	10
39	Ventilator	25
40	Spate ștergător parbriz	10
41	Gol	–
42	Încălzire lunetă spate	25
43	Claxon	20
44	Spate ștergător parbriz	20
45	Unitate centrală de control pentru sistem confort	15
46	Gol	–
47	Brichetă; Priză în portbagaj b).	15
48	Sistem antiblocare roți (ABS)	15
49	Semnalizatoare	15
50	Pregătire pentru instalare radio, telefonică, modul multifuncțional	10
51	Geam electric (față și spate partea stângă)	25
52	Geam electric (față și spate partea dreaptă)	25
53	Trapă electrică glisantă și înclinabilă	–
54	Sistem alarmă antifurt	15
55	Gol	–
56	Sistem de curățare faruri	25
57	Faruri de întâlnire stânga, reglarea razei farurilor	15
58	Faruri de întâlnire dreapta	15
a) În funcție de tipul farului – înlocuiți siguranța deteriorată cu una nouă de aceeași amperaj. b) Dacă motorul este oprit, deja un element electric conectat poate descărca bateria.

Bloc siguranțe lângă bateria (cutie manuală)

Nr	Descriere	Amp [A]
1	Alternator	175
2	Nealocat	–
3	Interior	80
4	Încălzire electrică suplimentară	60
5	Interior	40
6	Bujițe; Ventilator lichid răcire.	50
7	Servodirecție electrohidraulică	50
8	Sistem antiblocare roți (ABS) sau TCS sau ESP	25
9	Ventilator radiator	30
10	Ventilator radiator	5
11	Sistem antiblocare roți (ABS) sau TCS sau ESP	40
12	Unitate centrală de control	5
13	Cutie automată	5
	Încălzire electrică suplimentară	30

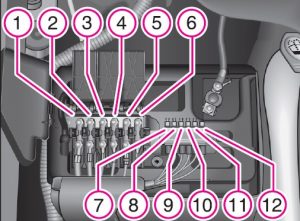

Bloc siguranțe lângă bateria (cutie automată)

Nr	Descriere	Amp [A]
1	Alternator	175
2	Interior	80
3	Încălzire electrică suplimentară	60
4	Sistem antiblocare roți (ABS) sau TCS sau ESP	40
5	Servodirecție electrohidraulică	50
6	Buji	50
7	Sistem antiblocare roți (ABS) sau TCS sau ESP	25
8	Ventilator radiator	30
9	Sistem climatizare	5
10	Ventilator radiator	40
11	Unitate centrală de control	5
12	Cutie automată	5
	Încălzire electrică suplimentară	30

Skoda Fabia (2010) – schema cutiei de siguranțe

Anul producției: 2010.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2010) este siguranța 47 în cutia de siguranțe de pe bord.

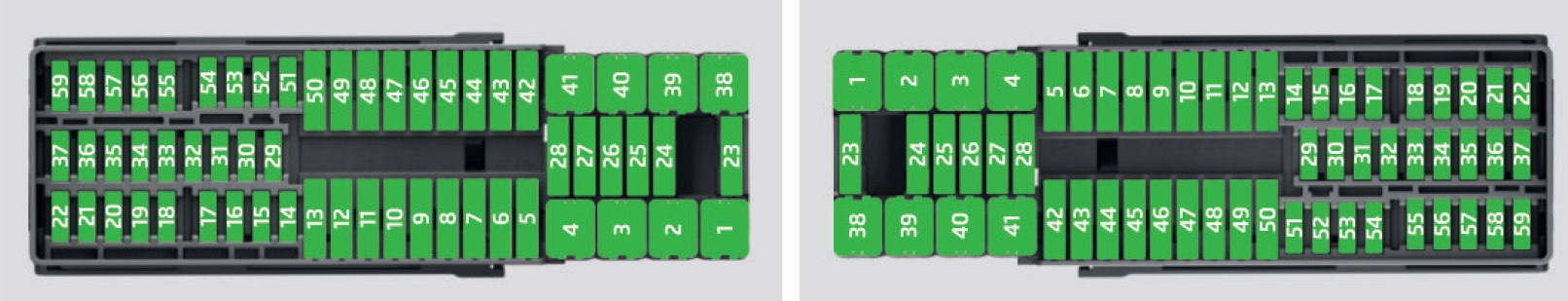

Cutia de siguranțe de pe bord

Nr	Descriere	Amp [A]
1	Neatribuit	–
2	Start&Stop	5
3	Instrument bord; Reglarea intensității farurilor.	7,5
4	Unitate control Sistem antiblocare roți (ABS)	5
5	Motor pe benzină: întrerupător lumină de stop, cruise control.	5
6	Lumină marșarier (cutie manuală)	10
7	Aprindere	15
	Controler motor; Cutie automată.	7,5
8	Comutator pedală frână; Ventilator lichid răcire.	5
9	Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare la viraj; Ventilator răcire.	5
10	Climatizare a)	7,5
11	Reglare oglindă	5
12	Unitate control pentru detectarea remorcii	5
13	Controler transmisie automată	5
14	Motor pentru faruri halogen cu funcție iluminare la viraj.	10
15	Navigație PDA	5
16	Servodirecție electrohidraulică	5
17	START – STOP – radio	10
	Lumini de zi	7,5
18	Încălzitor oglindă	5
19	Contact S.	5
20	Unitate control motor	5
	Unitate control motor	7,5
	Releu pompă combustibil	15
	Unitate control pompă combustibil	15
21	Lumină marșarier; Proiectoare de ceață cu funcție „CORNER”.	10
22	Control încălzire; Controler climatizare; Asistență parcare; Telefon; Instrument bord; Senzor unghi direcție; ESP; Controler tensiune vehicul; Volan multifuncțional.	7,5
23	Iluminare interioară, compartiment port-objete și portbagaj; Lumini laterale.	15
24	Unitate control centrală vehicul	5
25	Încălzitoare scaune	20
26	Ștergător lunetă spate	10
27	Neatribuit	–
28	Motor pe benzină: Electrovalvă aer AKF; Aripioare control.	10
29	Injecție, pompă apă	10
30	Pompă combustibil	15

Aprindere	20
Cruise control; Funcționarea releului PTC.	5
31	Senzor de oxigen	10
32	Pompă presiune înaltă; Electrovalvă presiune.	15
33	Modul control motor	30/15
34	Modul control motor	15
	Pompă gol	20
35	Alimentare cheie aprindere	5
36	Faruri de drum	15
37	Lumină ceață spate	7,5
38	Proiectoare de ceață	10
39	Ventilator	30
40	Duze încălzite pentru spălător parbriz față; Sistem curățare geamuri	15
41	Gol	–
42	Încălzire lunetă spate	25
43	Claxon	20
44	Ștergător parbriz	20
45	Modul control central pentru sistem confort	25/10
46	Sistem alarmă antifurt	15
47	Brichetă, priză în portbagaj b)	15
48	Sistem antiblocare roți (ABS); START-STOP – convertor DC/DC ESP.	15
49	Semnalizatoare, lumini frână	15
50	START-STOP – Infotainment cu convertor DC/DC	30
	Radio	10
51	Geam electric (față și spate partea stângă)	25
52	Geam electric (față și spate partea dreaptă)	25
53	Lumini de poziție – partea stângă	5
	Trapă electrică
54	START-STOP – instrument bord	5
	Sistem alarmă antifurt	15
55	Controler transmisie automată DSG	30
56	Sistem curățare faruri	25
	Lumini de poziție – partea dreaptă	5
57	Far de întâlnire stânga, reglare rază faruri	15
58	Faruri de întâlnire partea dreaptă	15
a) Se referă doar la unele țări. b) Dacă motorul este oprit, deja un element electric conectat poate descărca bateria.

Cutia de siguranțe lângă baterie (cutie manuală, cutie automată DSG)

Nr	Descriere	Amp [A]
1	Alternator	175
2	Nealocat	–
3	Interior	80
4	Încălzire electrică suplimentară	60
5	Interior	40
6	Bujiu aprindere; Ventilator lichid răcire.	50
7	Servodirecție electrohidraulică	50
8	Sistem antiblocare roți (ABS) sau TCS sau ESP	25
9	Ventilator radiator	30
10	Ventilator radiator	5
11	Sistem antiblocare roți (ABS) sau TCS sau ESP	40
12	Modul control central	5
13	Cutie automată	5
	Încălzire electrică suplimentară	30

Cutia de siguranțe lângă bateria (cutie automată)

Nr	Descriere	Amp [A]
1	Alternator	175
2	Interior	80
3	Încălzire electrică suplimentară	60
4	ESP	40
5	Servodirecție electrohidraulică	50
6	Bujiie de aprindere	50
7	ESP	25
8	Ventilator radiator	30
9	Sistem climatizare	5
10	Sistem antiblocare roți (ABS)	40
11	Modul control central	5
12	Cutie automată	5
	Încălzire electrică suplimentară	40

Skoda Fabia (2011) – schema cutiei de siguranțe

Anul producției: 2011.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2011) este siguranța 47 în panoul siguranțe

Panou siguranțe pe bord

Nr	Descriere	Amp [A]
1	Nealocat	–
2	Start/Stop	5
3	Set de semnalizatoare; Reglarea intensității farurilor.	7,5
4	Unitate control Sistem antiblocare roți (ABS)	5
5	Motor pe benzină: cruise control	5
6	Lumină de marșarier (cutie manuală)	10
7	Aprindere	15
	Unitate control motor; Cutie automată.	7,5
8	Comutator pedala frână; Ventilator lichid răcire.	5
9	Control încălzire; Unitate control climatizare; Asistență parcare; Unitate iluminare curbe; Ventilator răcire.	5
10	Climatizare a)	7,5
11	Reglare oglindă	5
12	Unitate control pentru detectare remorcă	5
13	Unitate control cutie automată	5
14	Motor pentru faruri halogen cu funcție iluminare curbe.	10
15	Navigație PDA	5
16	Servodirecție electrohidraulică	5
17	START – STOP – radio	10
	Lumini de zi	7,5
18	Încălzitor oglindă	5
19	Contact S.	5
20	Unitate control motor	5
	Unitate control motor	7,5
	Releu pompă combustibil	15
	Unitate control pompă combustibil	15
21	Lumină de marșarier; Proiectoare de ceață cu funcție „CORNER”.	10
22	Control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de viraj; ESP; Unitate control tensiune vehicul; Volan multifuncțional.	7,5
23	Iluminare interioară, compartiment portbagaj și torpedou; Lumini laterale.	15
24	Unitate centrală control vehicul	5
25	Încălzitoare scaune	20
26	Ștergător lunetă spate	10
27	Nealocat	–
28	Motor pe benzină: supapă AKF, clapetă control.	10
29	Injecție, pompă apă	10
30	Pompă combustibil	15

Aprindere	20
Tempomat, funcționarea releului PTC	5
31	Senzor de oxigen	10
32	Pompă de înaltă presiune, supapă de presiune	15
33	Modul control motor	30/15
34	Modul control motor	15
	Pompă gol	20
35	Alimentarea cheii de aprindere	5
36	Faruri de drum	15
37	Lumină spate proiectoare de ceață	7,5
38	Proiectoare de ceață	10
39	Ventilator	30
40	Duza încălzită pentru ștergător parbriz față; Sistem de curățare geamuri.	15
41	Gol	–
42	Încălzire lunetă spate	25
43	Claxon	20
44	Ștergător parbriz	20
45	Modul central control sistem confort	25/10
46	Sistem alarmă antifurt	15
47	Brichetă; Priză în portbagaj b).	15
48	Sistem antiblocare roți (ABS), START-STOP – convertor DC / DC ESP	15
49	Semnalizatoare; Lumini de stop.	15
50	START-STOP – Infotainment cu convertor DC / DC	30
	Radio	10
51	Geam electric (față și spate partea stângă)	25
52	Geam electric (față și spate partea dreaptă)	25
53	Lumină de poziție – partea stângă	5
	Trapă electrică glisantă
54	START-STOP – set semnalizatoare	5
	Sistem alarmă antifurt	15
55	Modul control cutie automată DSG	30
56	Sistem de curățare faruri	25
	Lumină de poziție – partea dreaptă	5
57	Far de întâlnire stânga, reglarea razei farurilor	15
58	Faruri de întâlnire partea dreaptă	15
a) Se referă doar la unele țări. b) Dacă motorul este oprit, deja un element electric conectat poate descărca bateria.

Panou cutia de siguranțe lângă baterie (cutie manuală, cutie automată DSG)

Nr	Descriere	Amp [A]
1	Alternator	175
2	Nealocat	–
3	Interior	80
4	Încălzire electrică suplimentară	60
5	Interior	40
6	Bujiu de încălzire; Ventilator răcire lichid.	50
7	Servodirecție electrohidraulică	50
8	Sistem antiblocare roți (ABS) sau TCS sau ESP	25
9	Ventilator radiator	30
10	Ventilator radiator	5
11	Sistem antiblocare roți (ABS) sau TCS sau ESP	40
12	Unitate centrală control	5
13	Cutie automată	5
	Încălzire electrică suplimentară	30

Panou cutia de siguranțe lângă bateria (cutie automată)

Nr	Descriere	Amp [A]
1	Alternator	175
2	Interior	80
3	Încălzire electrică suplimentară	60
4	ESP	40
5	Servodirecție electrohidraulică	50
6	Bujiu de preîncălzire	50
7	ESP	25
8	Ventilator radiator	30
9	Sistem climatizare	5
10	Sistem antiblocare roți (ABS)	40
11	Unitate centrală de control	5
12	Cutie automată	5
	Încălzire electrică suplimentară	40

Skoda Fabia (2012) – schema cutiei de siguranțe

Anul producției: 2012.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2012) este siguranța 47 în bloc siguranțe pe bord.

Bloc siguranțe pe bord

Nr	Descriere
1	Contact S.
2	Start/Stop
3	Set de semnalizatoare; Reglarea intensității farurilor.
4	Unitate de control Sistem antiblocare roți (ABS)
5	Motor pe benzină: cruise control.
6	Far de marșarier (cutie manuală)
7	Aprindere
	Controler motor; Cutie automată.
8	Comutator pedala frână; Ventilator lichid răcire.
9	Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare în curbă; Ventilator răcire.
10	Climatizare
11	Reglaj oglindă
12	Unitate de control pentru detectarea remorcii
13	Controler cutie automată
14	Motor pentru faruri halogen cu funcție iluminare în curbă.
15	Sistem navigație PDA
16	Servodirecție electrohidraulică
17	START – STOP – radio
	Faruri de poziție
18	Încălzitor oglindă
19	Contact S.
20	Sistem alarmă antifurt
21	Far de marșarier; Proiectoare de ceață cu funcție „CORNER”.
22	Control încălzire; Controler climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de viraj; ESP; Controler tensiune vehicul; Volan multifuncțional.
23	Iluminare interioară, compartiment portbagaj și torpedou; Faruri laterale.
24	Unitate centrală de control vehicul
25	Încălzitoare scaune
26	Ștergător lunetă spate
27	Instalație telefonică preliminară
28	Motor pe benzină: supapă AKF; clapetă control.
29	Injecție, pompă apă
30	Pompă combustibil
	Aprindere
	Cruise control; Funcționare releu PTC.
31	Senzor de oxigen

32	Pompă de înaltă presiune; Supapă de presiune.
33	Modul control motor
34	Modul control motor
	Pompă gol
35	Alimentare cheie aprindere
36	Faruri de drum
37	Far proiectoare de ceață spate
38	Proiectoare de ceață
39	Ventilator
40	Duze încălzite pentru ștergător parbriz; Sistem curățare geamuri.
41	Gol
42	Încălzire lunetă spate
43	Claxon
44	Ștergător parbriz
45	Modul central control sistem confort
46	Modul control motor
	Modul control motor
	Releu pompă combustibil
	Modul control pompă combustibil
47	Brichetă; Priză în portbagaj a).
48	Sistem antiblocare roți (ABS), START-STOP – convertor DC / DC ESP
49	Semnalizatoare; Lumini de stop.
50	START-STOP – Infotainment cu convertor DC / DC
	Radio
51	Geam electric (față și spate) – partea stângă
52	Geam electric (față și spate) – partea dreaptă
53	Lumini de poziție – partea stângă
	Trapă electrică glisantă și înclinabilă
54	START-STOP – set de semnalizatoare
	Sistem alarmă antifurt
55	Controler cutie automată DSG
56	Sistem curățare faruri
	Lumini de poziție – partea dreaptă
57	Far faruri de întâlnire stânga, reglare rază faruri
58	Faruri de întâlnire pe partea dreaptă
a) Dacă motorul este deja oprit, un element electric conectat poate descărca bateria

Bloc siguranțe lângă bateria (cutie manuală, cutie automată DSG)

Nr	Descriere
1	Alternator
2	Nealocat
3	Interior
4	Încălzire electrică suplimentară
5	Interior
6	Bujii; Ventilator lichid răcire.
7	Servodirecție electrohidraulică
8	Sistem antiblocare roți (ABS) sau TCS sau ESP
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS) sau TCS sau ESP
12	Unitate centrală control
13	Încălzire electrică suplimentară

Bloc siguranțe lângă bateria (cutie automată)

Nr	Descriere
1	Alternator
2	Interior
3	Încălzire electrică suplimentară
4	ESP
5	Servodirecție electrohidraulică
6	Bujii
7	ESP
8	Ventilator radiator
9	Sistem climatizare
10	Sistem antiblocare roți (ABS)
11	Unitate centrală de control
12	Cutie automată
	Încălzire electrică suplimentară

Skoda Fabia (2013) – schema cutiei de siguranțe

Anul producției: 2013.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2013) este siguranța 47 în bloc siguranțe pe bord.

Bloc siguranțe pe bord

Nr	Descriere
1	Contact S.
2	Start/Stop
3	Set de semnalizatoare; Reglarea intensității farurilor.
4	Unitate control Sistem antiblocare roți (ABS); Buton START STOP.
5	Motor pe benzină: sistem de reglare a vitezei.
6	Lumină de marșarier (cutie manuală)
7	Aprindere, modul control motor; Cutie automată.
8	Comutator pedala frână; Comutator pedala ambreiaj.
9	Control încălzire; Modul control climatizare; Asistență parcare; Modul control iluminare curbe; Ventilator răcire radiator; Duze spălător parbriz.
10	Sistem ștergător/ștergătoare parbriz și spălător parbriz
11	Reglare oglindă
12	Unitate control pentru detectarea remorcii
13	Modul control cutie automată
14	Motor pentru faruri halogen cu funcție iluminare curbe.
15	Sistem navigație PDA
16	Servodirecție electrohidraulică
17	START-STOP (radio); Lumină de zi.
18	Încălzitor oglindă
19	Contact S.
20	Alarmă
21	Lumină marșarier, proiectoare de ceață cu funcție CORNER.
22	Elemente control încălzire; Modul control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de viraj; ESC; Modul control tensiune vehicul; Volan multifuncțional.
23	Iluminare interioară, compartiment port-objete și portbagaj; Lumini laterale.
24	Unitate control centrală
25	Încălzitoare scaune
26	Ștergător lunetă spate
27	Instalare telefon preliminară
28	Motor pe benzină: electrovalvă AKF; Motor pe benzină: clapetă control.

29	Injecție, pompă apă
30	Pompă combustibil; Aprindere; Cruise control; Funcționarea releului PTC.
31	Senzor de oxigen
32	Pompă înaltă presiune; Supapă presiune.
33	Modul control motor
34	Centralina motor; Pompă gol.
35	Alimentare cheie aprindere
36	Dosar principal
37	Lumină spate ceață; Convertor DC / DC START-STOP/
38	Proiectoare de ceață
39	Ventilator aer pentru încălzire
40	Gol
41	Gol
42	Încălzire lunetă spate
43	Claxon
44	Ștergător parbriz
45	Unitate control central pentru sistem confort.
46	Centralina motor; Pompă combustibil.
47	Brichetă; Priză în portbagaj.
48	Sistem antiblocare roți (ABS); START-STOP – convertor DC/DC ESP.
49	Semnalizatoare, lumini frână
50	Infotainment cu convertor START-STOP (DC/DC); Radio.
51	Geam electric (față și spate) – partea stângă.
52	Geam electric (față și spate) – partea dreaptă.
53	Lumină poziție – partea stângă, Trapă electrică glisantă și rabatabilă.
54	START-STOP (set semnalizatoare); Alarmă.
55	Centralina cutie automată
56	Spălător faruri; Lumină poziție – partea dreaptă.
57	Far de întâlnire stânga; Reglare rază faruri.
58	Faruri de întâlnire partea dreaptă

Bloc siguranțe în compartiment motor

Nr	Descriere
1	Generator
2	Nealocat
3	Interior
4	Încălzire electrică suplimentară
5	Interior
6	Bujie Motor ventilator lichid răcire.
7	Servodirecție electrohidraulică.
8	Sistem antiblocare roți (ABS) sau TCS sau ESP
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS) sau TCS sau ESP
12	Modul control central
13	Încălzire electrică suplimentară

Skoda Fabia (2014) – schema cutiei de siguranțe

Anul producției: 2014.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2014) este siguranța 47 în cutia de siguranțe de pe bord.

Cutia de siguranțe de pe bord

Nr	Descriere
1	Contact S.
2	Start/Stop
3	Set de semnalizatoare; Reglarea debitului farurilor.
4	Unitate control Sistem antiblocare roți (ABS); Buton START STOP.
5	Motor pe benzină: sistem de reglare a vitezei.
6	Lumină de marșarier (cutie manuală)
7	Aprindere; Controler motor; Cutie automată.
8	Comutator pedala frână; Comutator pedala ambreiaj.
9	Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare curbe; Ventilator răcire radiator; Duze spălător parbriz.
10	Sistem Ștergător/Ștergătoare parbriz și pulverizatoare geam față.
11	Reglare oglindă
12	Unitate control pentru detectarea remorcii
13	Controler transmisie automată
14	Motor pentru farurile halogen ale proiectorului cu funcție iluminare curbe.
15	Sistem navigație PDA
16	Servodirecție electrohidraulică
17	Alimentator comutator lumină
18	Încălzitor oglindă
19	Contact S.
20	Alarmă
21	Lumină de marșarier; Proiectoare de ceață cu funcție CORNER.
22	Elemente control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de viraj; ESC; Unitate control tensiune vehicul; Volan multifuncțional,
23	Iluminare interioară, compartiment portbagaj și portbagaj; Lumini laterale.
24	Unitate control centrală
25	Încălzitoare scaune
26	Perie lunetă spate
27	Instalație telefonică preliminară
28	Motor pe benzină: supapă AKF, clapetă de control.

29	Injecție; Pompă apă.
30	Pompă combustibil; Aprindere; Cruise control; Funcționarea releului PTC.
31	Senzor de oxigen
32	Pompă înaltă presiune; Supapă presiune.
33	Modul control motor
34	Controler motor, pompă gol
35	Faruri de zi; Radio pentru vehicule cu funcție START-STOP.
36	Fascicul principal
37	Lumină ceață spate; Convertor DC/DC START-STOP.
38	Proiectoare de ceață
39	Ventilator aer pentru încălzire
40	Gol
41	Gol
42	Încălzire lunetă spate
43	Claxon
44	Perii
45	Modul control central pentru sistem confort
46	Controler motor, pompă combustibil
47	Brichetă, priză în portbagaj
48	Sistem antiblocare roți (ABS); START-STOP – convertor DC/DC ESP.
49	Semnalizatoare; Lumini frână.
50	Transformator START-STOP (DC/DC), radio
51	Geam electric (față și spate) – partea stângă.
52	Geam electric (față și spate) – partea dreaptă.
53	Lumină poziție – partea stângă; Trapă electrică glisantă și rabatabilă.
54	START-STOP (set semnalizatoare); Alarmă.
55	Controler cutie automată
56	Spălător faruri; Lumină poziție – partea dreaptă.
57	Far de întâlnire stânga; Reglare intensitate faruri.
58	Faruri de întâlnire partea dreaptă

Cutia de siguranțe în compartiment motor

Nr	Descriere
1	Alternator
2	Nealocat
3	Interior
4	Încălzire electrică suplimentară
5	Interior
6	Bujie aprindere; Ventilator lichid răcire.
7	Servodirecție electrohidraulică
8	Sistem antiblocare roți (ABS) sau TCS sau ESP
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS) sau TCS sau ESP
12	Unitate control centrală
13	Încălzire electrică suplimentară

Skoda Fabia (2015) – schema cutiei de siguranțe

Anul producției: 2015.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2015) este siguranța 44 în cutia de siguranțe de pe bord.

Culoare siguranță | Amperi
maro deschis 5
maro închis 7,5
roșu 10
albastru 15
galben / albastru 20
alb 25
verde / roz 30
verde 40
roșu 50

Poziție

Partea pasagerului

Compartiment motor

Cutia de siguranțe de pe bord

Mașină cu volan pe partea stângă | Mașină cu volan pe partea dreaptă

Număr	Descriere
1	Far de poziție stânga; Lumină de poziție; Lumină de stop înalt montată.
2	Închidere centralizată
3	Releu de aprindere
4	Lumină dreapta; Lumină spate proiectoare de ceață; Iluminare plăcuță înmatriculare.
5	Geamuri electrice – controler
6	Unitate de control centrală, iluminare interioară
7	Claxon
8	Cârlig remorcă – lumină stânga
9	Manetă control sub volan; Controler motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă cutie automată (doar fără KESSY); ESC (doar fără KESSY); Controler pentru detectarea remorcii (doar fără KESSY); Servodirecție (doar fără KESSY); Airbag (doar fără KESSY).
10	Geamuri electrice – spate stânga
11	Sistem de curățare faruri
12	Afișaj radio
13	Priză 12 V în portbagaj
14	Manetă control sub volan; Comutator lumini; Blocare extragere cheie din bord (cutie automată); Conector diagnostic; Far intermitent; Controler SmartGate; Senzor ploaie; Senzor lumină.
15	Controler climatizare; Manetă cutie automată.
16	Tablou de bord
17	Sistem alarmă; Claxon.
18	Nealocat
19	Nealocat
20	Nealocat
21	Nealocat
22	Sistem ștergător față și spate
23	Nealocat
24	Ventilator climatizare, încălzire; Controler pentru climatizare, încălzire.
25	Nealocat
26	Scaune față încălzite
27	Perie ștergător spate
28	Nealocat
29	Airbag (doar cu KESSY)

30	Geamuri electrice; Comutatoare lumini; Comutatoare lumini de mers înapoi; Controler climatizare; Controler parcare asistată; Oglindă exterioară; Alimentare bara centrală a butoanelor; Alimentare bara laterală a butoanelor; Oglindă interioară.
31	Pompă combustibil; Controler ventilator radiator; Cruise control; Bobină releu ștergător/ștergătoare parbriz față și spate.
32	Conector diagnostic; Reglaj unghi faruri.
33	Bobină releu demaror; Comutator pedala ambreiaj.
34	Duze încălzite pentru spălător parbriz față
35	Gol
36	Scaune față încălzite
37	Radar
38	Gol
39	Încălzire electrică suplimentară
40	Gol
41	Încălzire lunetă spate
42	Geamuri electrice – partea pasagerului față
43	Remorcă – contact în priză
44	Brichetă; Priză alimentare 12 V.
45	Geamuri electrice – dreapta spate
46	Spray pentru geam față și spate; Manetă control sub volan.
47	Remorcă – contact în priză
48	Remorcă – lumină dreapta
49	Controler pompă combustibil
50	Radio
51	Încălzire oglindă exterioară
52	Unitate control KESSY
53	Blocare volan KESSY
54	Gol
55	Scaune față încălzite
56	Gol
57	Gol
58	Gol
59	Gol

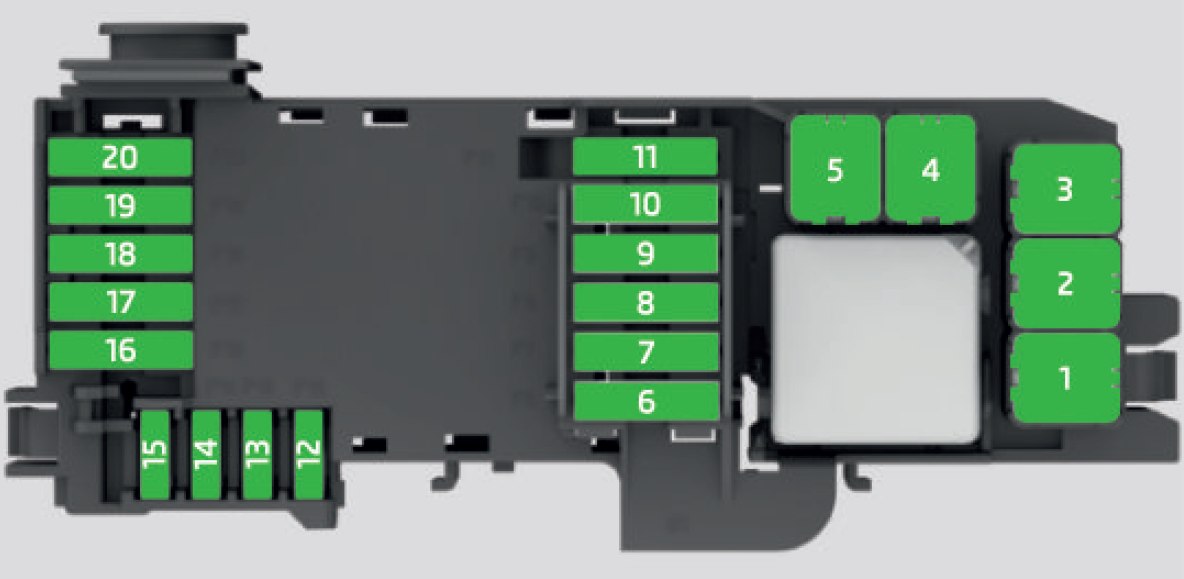

Bloc siguranțe în compartiment motor

Număr	Descriere
1	Ventilator radiator
2	Unitate control sistem bujii incandescente
3	Unitate control Sistem antiblocare roți (ABS) / ESC
4	Încălzire electrică suplimentară
5	Încălzire electrică suplimentară
6	Cutie automată
7	Unitate control motor
8	Perii ștergător parbriz
9	Unitate control centrală

10	Unitate control Sistem antiblocare roți (ABS) / ESC
11	Nealocat
12	Componente motor
13	Comutator pedala frână
14	Componente motor, bobină releu pompă combustibil
15	Unitate control motor
16	Demaror
17	Unitate control motor
18	Componente motor; Bobine releu încălzitor electric auxiliar; Ventilator răcire radiator.
19	Senzor de oxigen
20	Componente motor; Controler sistem bujii incandescente; Încălzire ventilare carter ulei.

Skoda Fabia (2016) – schema cutiei de siguranțe

Anul producției: 2016.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2016) este siguranța 44 din cutia de siguranțe de pe bord.

Culoarea siguranței | Amperi
maro deschis 5
maro închis 7,5
roșu 10
albastru 15
galben / albastru 20
alb 25
verde / roz 30
verde 40
roșu 50

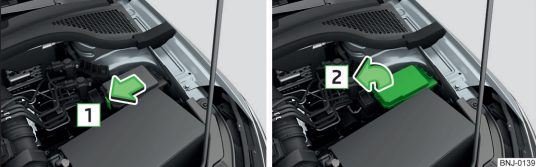

Poziție

Compartiment pasageri

Compartiment motor

Cutia de siguranțe de pe bord

Mașină cu volan pe partea șoferului | Mașină cu volan pe partea pasagerului

Număr	Descriere
1	Lucciola față stânga; Lucciola; Lucciola de stop înalt montată.
2	Închidere centralizată
3	Releu de aprindere
4	Lucciola dreapta; Lucciola spate anti-ceață; Iluminare plăcuță.
5	Geamuri electrice – controler
6	Unitate de control centrală; Iluminare interioară.
7	Claxon
8	Cârlig remorcă – lumină stânga
9	Manetă de comandă sub volan; Controler motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă cutie automată (doar fără KESSY); ESC (doar fără KESSY), controler pentru detectare remorcă (doar fără KESSY); Servodirecție (doar fără KESSY); Airbag (doar fără KESSY).
10	Geamuri electrice – spate stânga
11	Sistem de curățare faruri
12	Afișaj radio
13	Priză 12 V în portbagaj
14	Manetă de comandă sub volan; Comutator lumini; Blocare extragere cheie din bord (cutie automată); Conector diagnostic; Far intermitent; Controler SmartGate; Senzor ploaie; Senzor lumină.
15	Climatizare; Manetă cutie automată.
16	Instrumentație
17	Sistem alarmă; Claxon.
18	Nealocat
19	Nealocat
20	Nealocat
21	Nealocat
22	Sistem ștergător față și spate
23	Nealocat
24	Ventilator climatizare, încălzire; Controler pentru climatizare, încălzire.
25	Nealocat
26	Comutator încălzire scaune față
27	Ștergător spate
28	Nealocat
29	Airbag

30	Geamuri electrice; Comutatoare lumini; Comutator lumini marșarier; Oglinzi exterioare; Alimentare bandă centrală instrumente; Alimentare bandă laterală instrumente; Oglindă retrovizoare.
31	Pompă combustibil; Controler ventilator radiator; Cruise control; Bobină releu ștergător față și spate.
32	Conector diagnostic; Nivelare faruri; Climatizare; Asistent parcare.
33	Bobină releu demaror; Comutator pedală frână.
34	Duze încălzite pentru spălător parbriz față
35	Nealocat
36	Scaune față încălzite
37	Radar
38	Nealocat
39	Încălzire electrică suplimentară
40	Nealocat
41	Încălzire lunetă spate
42	Geamuri electrice – partea pasagerului față
43	Cârlig remorcă – contact în priză
44	Brichetă; Priză alimentare 12 V.
45	Geamuri electrice – spate dreapta
46	Pulverizator pentru geam față și spate; Manetă comandă sub volan.
47	Cârlig remorcă – contact în priză
48	Cârlig remorcă – lumină dreapta
49	Pompă combustibil
50	Radio
51	Încălzire oglindă exterioară
52	KESSY
53	Blocare volan KESSY
54	Nealocat
55	Scaune față încălzite
56	Nealocat
57	Nealocat
58	Nealocat
59	Nealocat

Cutia de siguranțe în compartiment motor

Număr	Descriere
1	Ventilator radiator
2	Sistem bujii încălzitoare
3	Sistem antiblocare roți (ABS) sau ESC
4	Încălzire electrică suplimentară
5	Încălzire electrică suplimentară
6	Cutie automată
7	Unitate control motor
8	Ștergător ștergătoare parbriz
9	Unitate control centrală; Modul date baterie.

10	Sistem antiblocare roți (ABS) sau ESC
11	Nealocat
12	Componente motor
13	Comutator pedală frână
14	Componente motor; Bobină releu pompă combustibil.
15	Modul control motor
16	Aprindere
17	Modul control motor
18	Componente motor; Bobine releu încălzitor electric auxiliar; Ventilator radiator.
19	Senzor de oxigen
20	Componente motor; Controler sistem bujii incandescente; Încălzire ventilare carter motor.

Skoda Fabia (2017) – schema cutiei de siguranțe

Anul producției: 2017.

Siguranță brichetă (priză de alimentare) în Skoda Fabia (2017) este siguranța 44 în cutia de siguranțe pe bord.

Culoare siguranță | Amperi
maro deschis 5
maro închis 7,5
roșu 10
albastru 15
galben / albastru 20
alb 25
verde / roz 30
verde 40
roșu 50

Poziție

Partea pasagerului

Compartiment motor

Cutia de siguranțe pe bord

Mașină cu volan pe partea șoferului | Mașină cu volan pe partea pasagerului

Număr	Descriere
1	Lumina de poziție față stânga; Lumina de poziție; Lumină de stop montată sus.
2	Închidere centralizată; Spălător compartiment motor față și spate (doar cu KESSY sau ACC).
3	Aprindere
4	Lumina de poziție dreapta; Lumina de poziție spate proiectoare de ceață; Iluminare plăcuță înmatriculare.
5	Geamuri electrice – controler
6	Iluminare interioară
7	Claxon
8	Cârlig remorcă – lumină stânga
9	Manetă control sub volan; Controler motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă cutie automată (doar fără KESSY); ESC (doar fără KESSY); Cârlig remorcă (doar fără KESSY); Servodirecție (doar fără KESSY).
10	Geamuri electrice – spate stânga
11	Sistem de curățare faruri
12	Display Infotainment
13	Priză 12 V în portbagaj
14	Manetă control sub volan; Comutator lumini; Blocare pentru scoaterea cheii din bord (cutie automată); Conector diagnostic; Far intermitent; SmartGate; Senzor ploaie; Senzor lumină; Cameră marșarier.
15	Climatizare; Cutie automată.
16	Grup indicatori
17	Alarmă antifurt; Claxon.
18	Gol
19	Gol
20	Gol
21	Gol
22	Spălător compartiment motor față și spate (doar fără KESSY sau fără ACC)
23	Gol
24	Ventilator climatizare, încălzire; Controler pentru climatizare, încălzire.
25	Gol
26	Scaune față încălzite
27	Ștergător lunetă spate
28	Gol
29	Sistem airbag

30	Geamuri electrice; Comutatoare lumini; Comutator lumină marșarier; Oglinzi exterioare; Alimentarea barei centrale a bordului; Bara laterală a bordului; Oglindă retrovizoare; Climatizare; Asistent parcare.
31	Pompă combustibil; Ventilator radiator; Cruise control; Spălătoare lunetă față și spate; Pornire motor.
32	Conector diagnostic’ Reglajul intensității farurilor.
33	Comutator pedala ambreiaj
34	Duze încălzite pentru spălător parbriz față
35	Gol
36	Scaune față încălzite
37	Radar
38	Gol
39	Încălzire electrică suplimentară
40	Gol
41	Încălzire lunetă spate
42	Geamuri electrice – partea pasagerului față
43	Dispozitiv detașabil – priză electrică
44	Brichetă; Priză alimentare 12 V.
45	Geamuri electrice – spate dreapta
46	Spălătoare lunetă față și spate; Manetă control sub volan.
47	Dispozitiv detașabil – priză electrică
48	Cârlig remorcă – lumină dreapta
49	Pompă combustibil
50	Infotainment
51	Încălzire oglindă exterioară
52	KESSY
53	Blocare volan KESSY
54	Gol
55	Scaune față încălzite
56	Gol
57	Gol
58	Gol
59	Gol

Cutia de siguranțe în compartiment motor

Număr	Descriere
1	Ventilator radiator
2	Sistem bujii aprindere
3	Sistem antiblocare roți (ABS) sau ESC
4	Încălzire electrică suplimentară
5	Încălzire electrică suplimentară
6	Cutie automată
7	Unitate control motor
8	Perii
9	Modul date baterie

10	Sistem antiblocare roți (ABS) sau ESC
11	Nealocat
12	Injectoare; Electrovalvă dozare combustibil; Electrovalvă control presiune ulei; Electrovalvă radiator recirculare gaze de eșapament.
13	Comutator pedală frână
14	Pompă combustibil; Pompă lichid răcire.
15	Modul control motor
16	Demaror
17	Modul control motor
18	Încălzire electrică suplimentară; Ventilator radiator; Electrovalvă de aerisire; Senzor temperatură ulei; Electrovalvă filtru cu cărbune activ; Electrovalvă colector admisie.
19	Senzor de oxigen
20	Încălzitor; Încălzire ventilație carter ulei; Bobine de aprindere.
