Skoda Rapid Spaceback (2013-017) – schema cutiei de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Rapid Spaceback (2013-2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Skoda Rapid Spaceback (2013) – schema siguranței
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Skoda Rapid Spaceback (2013) este siguranța 44 în cutia de siguranțe pe panoul bordului.
Cutia de siguranțe în bord
| Nr | Descriere |
| 1 | Lumină – stânga |
| 2) | Sistem închidere centralizată |
| 3) | Releu aprindere |
| 4 | Lumină dreapta |
| 5 | Ridicător geamuri – modul control |
| 6 | Unitate control centrală – iluminare interioară |
| 7 | Claxon |
| 8 | Cârlig remorcă – lumină stânga |
| 9 | Manetă comandă sub volan;
Modul motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă cutie cutie automată (doar fără KESSY); ESC (doar fără KESSY); Echipament remorcă (doar fără KESSY); Servodirecție (doar fără KESSY). |
| 10 | Ridicător geamuri – stânga spate |
| 11 | Sistem curățare faruri |
| 12 | Radio, display navigație |
| 13 | Pregătire taxi |
| 14 | Manetă comandă sub volan;
Comutator lumini; Blocare scoatere cheie din aprindere (cutie automată); Semnalizatoare faruri; SmartGate; Senzor ploaie. |
| 15 | Climatizare;
Manetă cutie cutie automată; Terminal diagnostic. |
| 16 | Set semnalizatoare |
| 17 | Sistem alarmă;
Claxon. |
| 18 | Gol |
| 19 | Gol |
| 20 | Gol |
| 21 | Gol |
| 22 | Sistem ștergător față și spate |
| 23 | Scaune față încălzite |
| 24 | Ventilator sistem climatizare și încălzire |
| 25 | Gol |
| 26 | Comutator încălzire scaune față |
| 27 | Ștergător spate |
| 28 | Gol |
| 29 | Sistem airbag |
| 30 | Alzavetro electric;
Comutatoare lumini; Comutatoare lumini de mers înapoi; Sistem climatizare; Asistent parcare; Oglindă exterioară; Alimentare pentru banda centrală de butoane; Alimentare pentru banda laterală de butoane; Oglindă interioară. |
| 31 | Pompă combustibil;
Ventilator radiator; Cruise control; Releu pompă combustibil față și ștergător spate. |
| 32 | Terminal diagnostic;
Reglare debit lumini; Manetă comandă sub volan; Iluminare interioară. |
| 33 | Releu demaror;
Comutator pedală ambreiaj. |
| 34 | Duza încălzită a ștergătoarelor parbriz față |
| 35 | Nespecificat |
| 36 | Nespecificat |
| 37 | Radar |
| 38 | Nespecificat |
| 39 | Sistem încălzire electric auxiliar |
| 40 | Nespecificat |
| 41 | Încălzire lunetă spate |
| 42 | Alzavetro – pasager față |
| 43 | Cârlig remorcă – contact în priză |
| 44 | Brichetă;
Priză alimentare 12 V. |
| 45 | Alzavetro – dreapta spate |
| 46 | Spălător parbriz față și spate;
Manetă comandă sub volan. |
| 47 | Cârlig remorcă – contact în priză |
| 48 | Cârlig remorcă – lumină dreapta |
| 49 | Pompă combustibil |
| 50 | Radio |
| 51 | Încălzire oglindă exterioară |
| 52 | KESSY |
| 53 | Blocare volan (KESSY) |
| 54 | ABS sau ESC |
| 55 | Nespecificat |
| 56 | Nespecificat |
| 57 | Nespecificat |
| 58 | Nespecificat |
| 59 | Nespecificat |
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Ventilator radiator |
| 2) | Sistem bujii incandescente |
| 3) | Sistem antiblocare roți (ABS) sau ESC |
| 4 | Încălzire electrică auxiliară – circuit 2 |
| 5 | Încălzire electrică auxiliară – circuit 3 |
| 6 | Cutie automată |
| 7 | Unitate control motor |
| 8 | Ștergătoare parbriz |
| 9 | Unitate control centrală;
Modul control baterie. |
| 10 | Sistem antiblocare roți (ABS) sau ESC |
| 11 | Nealocat |
| 12 | Părți ale motorului |
| 13 | Comutator pedala frână |
| 14 | Elemente ale motorului;
Releu pompă combustibil; Ventilator radiator; Pompă răcire. |
| 15 | Modul control motor |
| 16 | Demaror |
| 17 | Modul control motor |
| 18 | Elemente ale motorului;
Releu rezistență electrică auxiliară. |
| 19 | Senzor de oxigen |
| 20 | Sistem bujii incandescente;
Încălzitor ventilare carter. |
Skoda Rapid Spaceback (2014) – schema cutiei de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Skoda Rapid Spaceback (2014) este siguranța 47 în cutia de siguranțe pe bord.
Cutia de siguranțe pe bord
| Nr | Descriere |
| 1 | Contact S. |
| 2) | Start&Stop |
| 3) | Set de semnalizatoare; Reglarea intensității farurilor; Telefon; Senzor nivel ulei; Port diagnostic. |
| 4 | Unitate de control pentru Sistem antiblocare roți (ABS)/ESC; Curea senzor unghi volan cu întrerupătoare. |
| 5 | Motor pe benzină: sistem de reglare a vitezei |
| 6 | Lumină de marșarier (cutie manuală) |
| 7 | Aprindere; Modul control motor; Cutie automată. |
| 8 | Întrerupător pedală frână; Întrerupător ambreiaj; Ventilator răcire motor. |
| 9 | Control funcționare încălzire; Unitate de control electronică sistem climatizare; Control distanță parcare; Geam electric; Ventilator răcire motor; Duze spălător parbriz. |
| 10 | Convertor DC-DC |
| 11 | Reglare oglindă |
| 12 | Unitate de control pentru detectare remorcă |
| 13 | Controler electronic cutie automată; Manetă cutie automată. |
| 14 | Control fascicul faruri |
| 15 | Gol |
| 16 | Servodirecție, senzor viteză; Unitate de control motor; Unitate de control pompă combustibil. |
| 17 | Lumini de zi; Radio pentru vehicule cu START-STOP |
| 18 | Încălzitor oglindă |
| 19 | Intrare pentru blocare aprindere |
| 20 | Unitate de control motor; Unitate de control electronică pompă combustibil; Pompă combustibil. |
| 21 | Lumină de marșarier (cutie automată); Proiectoare de ceață cu funcție CORNER. |
| 22 | Elemente control încălzire; Unitate de control electronică sistem climatizare; Telefon; Set de semnalizatoare; Senzor unghi volan; Volan multifuncțional; Blocare pentru scoaterea cheii din bord; Port diagnostic. |
| 23 | Iluminare interioară, compartiment portbagaj și portbagaj; Lumini laterale. |
| 24 | Unitate de control centrală |
| 25 | Gol |
| 26 | Ștergător lunetă |
| 27 | Gol |
| 28 | Motor pe benzină: Supapă de ventilare; Încălzitor PTC. |
| 29 | Injecție; Pompă lichid răcire. |
| 30 | Pompă combustibil; Sistem aprindere; Cruise control. |
| 31 | Senzor de oxigen |
| 32 | Pompă combustibil înaltă presiune; Supapă presiune. |
| 33 | Modul control motor |
| 34 | Modul control motor; Pompă gol. |
| 35 | Iluminare întrerupător; Iluminare plăcuță; Lumini de poziție. |
| 36 | Fascicul principal |
| 37 | Lumină proiectoare de ceață spate; Convertor DC-DC. |
| 38 | Proiectoare de ceață |
| 39 | Ventilator aer pentru încălzire |
| 40 | Gol |
| 41 | Scaune față încălzite |
| 42 | Încălzire lunetă |
| 43 | Claxon |
| 44 | Ștergător parbriz |
| 45 | Încuietoare capotă; Închidere centralizată. |
| 46 | Alarmă |
| 47 | Brichetă; Priză în portbagaj. |
| 48 | Sistem antiblocare roți (ABS) |
| 49 | Semnalizator; Lumini de stop. |
| 50 | Convertor DC-DC; Radio. |
| 51 | Geamuri electrice (geam partea șoferului și geam scaun spate stânga). |
| 52 | Geamuri electrice (geam față partea pasagerului și spate dreapta). |
| 53 | Ștergător parbriz |
| 54 | Set semnalizatoare START-STOP; Modul volan; Volan multifuncțional. |
| 55 | Modul control cutie automată |
| 56 | Sistem curățare faruri |
| 57 | Faruri de întâlnire partea stângă |
| 58 | Faruri de întâlnire partea dreaptă |
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Generator |
| 2) | Nealocat (versiunea 1); Încălzitor electric suplimentar (versiunea 2). |
| 3) | Interior (versiunea 1) |
| Alimentator pentru bloc siguranțe (versiunea 2) | |
| 4 | Încălzitor electric suplimentar (versiunea 1) |
| Interior (versiunea 2) | |
| 5 | Interior |
| 6 | Ventilator răcire motor; Modul control al grupului de încălzire auxiliar. |
| 7 | Servodirecție electrohidraulică |
| 8 | Sistem antiblocare roți (ABS) |
| 9 | Ventilator radiator |
| 10 | Cutie automată |
| 11 | Sistem antiblocare roți (ABS) |
| 12 | Modul control central |
| 13 | Sistem de încălzire electric auxiliar |
Skoda Rapid Spaceback (2015) – schema cutiei de siguranțe
Anul producției: 2015.
Siguranță brichetă (priză de alimentare) în Skoda Rapid Spaceback (2015) este siguranța 47 în cutia de siguranțe de pe bord.
Cutia de siguranțe de pe bord
| Nr | Descriere |
| 1 | Contact S. |
| 2) | Start&Stop |
| 3) | Set de semnalizatoare; Reglarea intensității farurilor; Telefon; Senzor nivel ulei; Port diagnostic; Oglindă retrovizoare interioară întunecată. |
| 4 | Unitate de control pentru Sistem antiblocare roți (ABS)/ESC; Curea senzor unghi volan cu întrerupătoare. |
| 5 | Motor pe benzină: sistem de reglare a vitezei. |
| 6 | Lumină de marșarier (cutie manuală) |
| 7 | Aprindere; Centrală motor; Cutie automată. |
| 8 | Întrerupător pedală frână; Întrerupător ambreiaj; Ventilator răcire motor. |
| 9 | Control operativ pentru încălzire; Unitate de control electronică sistem climatizare; Control distanță parcare; Ridicătoare geamuri; Ventilator răcire motor; Duze spălare. |
| 10 | Convertor DC-DC |
| 11 | Reglare oglindă |
| 12 | Unitate de control pentru detectarea remorcii |
| 13 | Controler electronic cutie automată; Manetă cutie automată. |
| 14 | Control fascicul faruri |
| 15 | Nealocat |
| 16 | Servodirecție; Senzor viteză; Unitate de control motor; Unitate de control pompă combustibil. |
| 17 | Lumini de zi; Radio pentru vehicule cu START-STOP. |
| 18 | Încălzitor oglindă |
| 19 | Intrare blocare aprindere |
| 20 | Unitate de control motor; Unitate de control electronică pompă combustibil; Pompă combustibil. |
| 21 | Lumină de marșarier (cutie automată); Proiectoare de ceață cu funcție CORNER. |
| 22 | Elemente control încălzire; Controler electronic sistem climatizare; Telefon; Set de semnalizatoare; Senzor unghi volan; Volan multifuncțional; Blocare extragere cheie; Port diagnostic; Senzor ploaie. |
| 23 | Iluminare interioară, compartiment portbagaj și torpedou; Lumini laterale. |
| 24 | Unitate centrală de control |
| 25 | Întrerupător lumină |
| 26 | Ștergător lunetă |
| 27 | Manetă comandă sub volan |
| 28 | Motor pe benzină: supapă de evacuare, încălzitor PTC. |
| 29 | Injecție; Pompă lichid răcire. |
| 30 | Pompă combustibil; Sistem aprindere; Cruise control. |
| 31 | Senzor de oxigen |
| 32 | Pompă combustibil înaltă presiune; Electrovalvă aer. |
| 33 | Modul control motor |
| 34 | Modul control motor; Pompă vid. |
| 35 | Iluminare întrerupător; Iluminare plăcuță; Lumină poziție. |
| 36 | Faruri de drum; Întrerupător lumină. |
| 37 | Far spate proiectoare ceață; Convertor DC-DC. |
| 38 | Proiectoare de ceață |
| 39 | Ventilator răcire pentru încălzire |
| 40 | Gol |
| 41 | Scaune față încălzite |
| 42 | Încălzire lunetă |
| 43 | Claxon |
| 44 | Ștergător parbriz |
| 45 | Blocare capac portbagaj; Închidere centralizată. |
| 46 | Alarmă |
| 47 | Brichetă |
| 48 | Sistem antiblocare roți (ABS) |
| 49 | Semnalizatoare; Lumini de stop. |
| 50 | Convertor DC-DC; Radio. |
| 51 | Geamuri electrice (geam partea șoferului și geam scaun spate stânga). |
| 52 | Geamuri electrice (geam față partea pasagerului și spate dreapta). |
| 53 | Ștergător parbriz |
| 54 | Set semnalizatoare START-STOP; Modul volan; Volan multifuncțional. |
| 55 | Modul control cutie automată |
| 56 | Sistem spălător faruri |
| 57 | Faruri față, spate |
| 58 | Faruri față, spate |

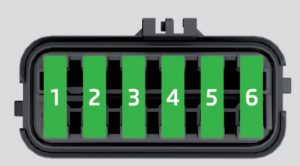

Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Sistem antiblocare roți (ABS) |
| 2) | Ventilator răcire radiator |
| 3) | Cutie automată |
| 4 | Sistem antiblocare roți (ABS) |
| 5 | Unitate centrală de control |
| 6 | Sistem încălzire electrică suplimentară |
Skoda Rapid Spaceback (2016) – schema cutia de siguranțe
Anul producției: 2016.
Siguranță brichetă (priză de alimentare) în Skoda Rapid Spaceback (2016) este siguranța 44 în bloc siguranțe pe bord.
Bloc siguranțe pe bord
| Nr | Descriere |
| 1 | Far stânga |
| 2) | Sistem de închidere centralizată |
| 3) | Releu aprindere |
| 4 | Far dreapta |
| 5 | Alzavetri – modul control |
| 6 | Centrală – iluminare interioară |
| 7 | Claxon |
| 8 | Cârlig remorcă – lumină stânga |
| 9 | Manetă comandă sub volan; Modul motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă cutie automată (doar fără KESSY); ESC (doar fără KESSY); Echipament pentru remorcă (doar fără KESSY); Servodirecție (doar fără KESSY). |
| 10 | Alzavetri – stânga spate |
| 11 | Sistem curățare faruri |
| 12 | Radio; Display navigație. |
| 13 | Pregătire taxi |
| 14 | Manetă comandă sub volan; Comutator lumini; Blocare extragere cheie din bord (cutie automată); Far faruri de drum; SmartGate; Senzor ploaie. |
| 15 | Climatizare; Manetă cutie automată; Terminal diagnostic. |
| 16 | Bord |
| 17 | Sistem alarmă; Claxon. |
| 18 | Gol |
| 19 | Gol |
| 20 | Gol |
| 21 | Gol |
| 22 | Sistem ștergător față și spate |
| 23 | Scaune față încălzite |
| 24 | Ventilator sistem climatizare, încălzire, climatizare. |
| 25 | Gol |
| 26 | Comutator încălzire scaune față |
| 27 | Ștergător spate |
| 28 | Gol |
| 29 | Sistem airbag |
| 30 | Geamuri electrice; Comutatoare lumini; Comutatoare lumini marșarier; Climatizare; Asistent parcare; Oglindă exterioară; Alimentare pentru bara butoanelor centrale; Alimentare pentru bara butoanelor laterale; Oglindă interioară. |
| 31 | Pompă combustibil; Ventilator radiator; Cruise control; Releu ștergător față și spate. |
| 32 | Terminal diagnostic; Control flux lumini; Manetă comandă sub volan; Iluminare interioară. |
| 33 | Releu demaror; Comutator pedală frână. |
| 34 | Duze încălzite ștergător față |
| 35 | Gol |
| 36 | Gol |
| 37 | Radar |
| 38 | Gol |
| 39 | Sistem încălzire electric auxiliar |
| 40 | Gol |
| 41 | Încălzire lunetă spate |
| 42 | Ridicător geam – partea pasagerului față |
| 43 | Cârlig remorcă – contact în priză |
| 44 | Brichetă, priză alimentare 12 V. |
| 45 | Ridicător geam – dreapta spate |
| 46 | Spălător parbriz față și spate; Manetă comandă sub volan. |
| 47 | Cârlig remorcă – contact în priză |
| 48 | Cârlig remorcă – lumină dreapta |
| 49 | Pompă combustibil |
| 50 | Radio |
| 51 | Încălzire oglindă exterioară |
| 52 | KESSY |
| 53 | Blocare volan (KESSY) |
| 54 | Sistem antiblocare roți (ABS) sau ESC |
| 55 | Gol |
| 56 | Gol |
| 57 | Gol |
| 58 | Gol |
| 59 | Gol |

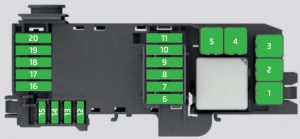

Bloc siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Ventilator radiator |
| 2) | Sistem bobine de aprindere |
| 3) | Sistem antiblocare roți (ABS) sau ESC |
| 4 | Încălzire electrică auxiliară – circuit 2 |
| 5 | Încălzire electrică auxiliară – circuit 3 |
| 6 | Cutie automată |
| 7 | Modul control motor |
| 8 | Ștergătoare parbriz |
| 9 | Modul control; Modul date baterie. |
| 10 | Sistem antiblocare roți (ABS) sau ESC |
| 11 | Nealocat |
| 12 | Componente motor |
| 13 | Comutator pedală frână |
| 14 | Elemente motor; Releu pompă combustibil; Ventilator radiator, pompă răcire. |
| 15 | Modul control motor |
| 16 | Aprindere |
| 17 | Modul control motor |
| 18 | Elemente motor; Releu rezistență electrică auxiliară. |
| 19 | Senzor de oxigen |
| 20 | Sistem bobine de aprindere; Încălzitor ventilare carter motor. |
Skoda Rapid Spaceback (2017) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Skoda Rapid Spaceback (2017) este siguranța 44 în bloc siguranțe pe bord.
Bloc siguranțe pe bord
| Nr | Descriere |
| 1 | Lumină – stânga |
| 2) | Închidere centralizată; Lavalunetă față și spate (doar cu KESSY sau parbriz încălzit). |
| 3) | Aprindere |
| 4 | Lumină – dreapta |
| 5 | Ridicător geamuri – modul |
| 6 | Iluminare interioară |
| 7 | Claxon |
| 8 | Cârlig remorcă – lumină stânga |
| 9 | Manetă comandă sub volan; Modul motor (doar fără KESSY); Cutie automată (doar fără KESSY); Cutie automată (doar fără KESSY); ESC (doar fără KESSY); Echipament pentru remorcă (doar fără KESSY); Servodirecție (doar fără KESSY). |
| 10 | Ridicător geamuri – stânga spate |
| 11 | Sistem curățare faruri |
| 12 | Afișaj sistem audio-navigație |
| 13 | Unitate multifuncțională pentru vehicule taxi. |
| 14 | Manetă comandă sub volan; Comutator lumini; Blocare extragere cheie (cutie automată); Far faruri de drum; SmartGate; Senzor ploaie; Cameră marșarier. |
| 15 | Climatizare; Cutie automată; Priză diagnostic; Parbriz încălzit. |
| 16 | Grup indicatori; Conexiune alarmă. |
| 17 | Alarmă antifurt; Claxon. |
| 18 | Încălzire scaun spate |
| 19 | Gol |
| 20 | Gol |
| 21 | Gol |
| 22 | Sistem ștergătoare parbriz față și spate (fără KESSY sau fără parbriz încălzit). |
| 23 | Scaune față încălzite |
| 24 | Ventilator sistem climatizare, încălzire, climatizare. |
| 25 | Gol |
| 26 | Scaune față încălzite |
| 27 | Ștergător spate |
| 28 | Gol |
| 29 | Sistem airbag |
| 30 | Geamuri electrice; Comutatoare lumini marșarier; Climatizare; Asistent parcare; Setări suprafață oglinzi exterioare; Alimentare pentru bara butoanelor centrale; Alimentare pentru bara butoanelor laterale; Oglindă retrovizoare interioară. |
| 31 | Pompă combustibil; Ventilator radiator; Cruise control; Spălător lunetă față și spate; Comutator lumini. |
| 32 | Priză diagnostic; Reglare debit lumini; Manetă comandă sub volan; Iluminare interioară; Stabilizator tensiune pentru vehicule taxi. |
| 33 | Demaror motor; Comutator pedală frână. |
| 34 | Fluxuri încălzite ștergător parbriz față |
| 35 | Gol |
| 36 | Gol |
| 37 | Radar |
| 38 | Gol |
| 39 | Sistem încălzire electric auxiliar |
| 40 | Gol |
| 41 | Încălzire lunetă |
| 42 | Ridicător geam – partea pasagerului față |
| 43 | Cârlig remorcă – contact în priză |
| 44 | Brichetă, priză 12 V în interior; Priză 12 V în portbagaj. |
| 45 | Ridicător geam – dreapta spate |
| 46 | Spălător lunetă față și spate; Manetă comandă sub volan. |
| 47 | Dispozitiv remorcă – priză electrică |
| 48 | Cârlig remorcă – lumină dreapta |
| 49 | Pompă combustibil |
| 50 | Infotainment |
| 51 | Încălzire oglindă exterioară |
| 52 | KESSY |
| 53 | Blocare volan (KESSY) |
| 54 | Sistem antiblocare roți (ABS) sau ESC |
| 55 | Gol |
| 56 | Gol |
| 57 | Gol |
| 58 | Încălzire scaun spate |
| 59 | Gol |
Bloc siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Ventilator radiator |
| 2) | Sistem bujii incandescente |
| 3) | Sistem antiblocare roți (ABS) sau ESC |
| 4 | Încălzire electrică auxiliară, parbriz încălzit. |
| 5 | Încălzire electrică auxiliară, parbriz încălzit. |
| 6 | Cutie automată |
| 7 | Sistem de control motor |
| 8 | Ștergătoare parbriz |
| 9 | Modul date baterie |
| 10 | Sistem antiblocare roți (ABS) sau ESC |
| 11 | Nealocat |
| 12 | Bancă injectoare; Electrovalvă aer combustibil; Electrovalvă control presiune combustibil. |
| 13 | Comutator pedală frână |
| 14 | Pompă combustibil; Ventilator radiator; Pompă răcire; Pompă pentru răcire. |
| 15 | Sistem control motor; Stabilizator tensiune pentru vehicule taxi. |
| 16 | Demaror |
| 17 | Sistem control motor |
| 18 | Încălzitor electric auxiliar; Electrovalvă colector admisie; Regulator supraalimentare; Temperatură ulei; Electrovalvă filtru cărbune activ; Electrovalvă control presiune ulei. |
| 19 | Senzor de oxigen |
| 20 | Sistem bujii incandescente; Încălzitor ventilare carter motor. |
