Skoda Superb (2001-2009) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Superb (2001-2009), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Skoda Superb (2001-2004) – schema bloc siguranțe

Anul producției: 2001, 2002, 2003, 2004.

Siguranță Brichetă (priză de alimentare) în Skoda Superb (2001-2004) este siguranța 33 în bloc siguranțe.

Bloc siguranțe

Nr	Descriere	Amp [A]
1	Duza încălzită pentru ștergător/ștergătoare parbriz compartiment motor.	5
2	Semnalizator	10
3	Gol	–
4	Iluminare plăcuță	5
5	Panou bord; Indicatoare de avertizare; Încălzire scaune; Pilot automat; Reglare oglinzi exterioare; Iluminare comenzi și întrerupătoare; Afișaj temperatură exterioară; Climatizare; Sistem parcare sonor; Sistem navigație; Volan multifuncțional.	10
6	Încălzire oglindă exterioară	5
7	Sistem antiblocare roți (ABS), EDS, ASR, ESP; Pilot automat; Electronică motor.	10
8	Reglare automată faruri față	5
9	Asistență parcare	5
10	Changer CD; Telefon mobil; Volan multifuncțional.	5
11	Scaune electrice reglabile	5
12	Alimentare priză diagnostic	10
13	Lumină de stop	10
14	Control închidere centralizată; Iluminare interioară.	10
15	Panou bord; Climatizare; Cutie automată; Memorie setări oglinzi exterioare și sistem navigație.	10
16	ESP	5
17	Sistem radio bidirecțional, vehicule speciale.	10
18	Far de întâlnire dreapta	10
19	Bară principală stânga	10
20	Faruri de întâlnire partea dreaptă	15
21	Faruri de întâlnire partea stângă	15

22	Lumini de poziție partea dreaptă	5
23	Lumini de poziție partea stângă	5
24	Pulverizator parbriz; Pompă ștergător parbriz și comutator intermitent	25
25	Ventilator aer proaspăt; Climatizare; Climatronic.	30
26	Încălzire lunetă spate; Recirculare aer.	30
27	Gol	–
28	Pompă combustibil; Pompă suplimentară pentru motorină.	20
29	Control motor	20
30	Trapă electrică culisantă și ridicabilă	20
31	Lumini marșarier, cruise control; Cutie automată; Oglindă retrovizoare interioară auto-întunecată.	15
32	Control motor; Cruise control.	20
33	Brichetă	15
34	Control motor	15
35	Presă pentru remorcă	30
36	Proiectoare de ceață	15
37	Radio; Navigație.	20
38	Închidere centralizată	15
39	Sistem lumini de avertizare	15
40	Claxon	25
41	Gol	–
42	ESP	25
43	Control motor	15
44	Încălzitoare pentru scaune	30

Skoda Superb (2005) – schema cutiei de siguranțe

Anul producției: 2005.

Siguranță brichetă (priză de alimentare) în Skoda Superb (2005) este siguranța 33 în cutia de siguranțe.

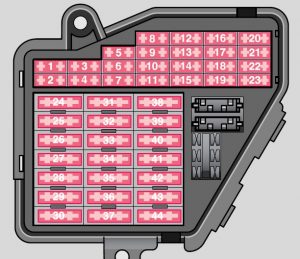

Cutia de siguranțe

Nr	Descriere	Amp  [A]
1	Duza încălzită pentru ștergător față	5
2	Semnalizator	10
3	Gol	–
4	Iluminare plăcuță înmatriculare	5
5	Tablou de bord – lumini de avertizare; Încălzitoare scaune; Cruise control; Reglare oglinzi exterioare; Iluminare comenzi și întrerupătoare; Afișaj temperatură exterioară; Climatizare; Sistem parcare acustic; Sistem navigație; Volan multifuncțional.	10
6	Încălzire oglindă exterioară	5
7	Sistem antiblocare roți (ABS), EDS, ASR, ESP; Cruise control; Electronică motor.	10
8	Reglare automată faruri față	5
9	Asistență parcare	5
10	CD changer; Telefon mobil; Volan multifuncțional.	5
11	Scaune reglabile electric a)	5
12	Alimentare priză diagnostic	10
13	Lumină de stop	10
14	Control încuietoare centrală; Iluminare interior.	10
15	Tablou de bord; Climatizare; Cutie automată; Memorie setări oglinzi exterioare; Sistem navigație.	10
16	ESP	5
17	Sistem radio bidirecțional, vehicule speciale (poliție etc.)	10
18	Far de întâlnire dreapta	10
19	Bară principală stânga	10
20	Faruri de întâlnire partea dreaptă	15
21	Faruri de întâlnire partea stângă	15
22	Lumini de poziție partea dreaptă	5

23	Lumini de poziție partea stângă	5
24	Duza ștergător parbriz față; Pompă ștergător parbriz față și întrerupător intermitent.	25
25	Ventilator aer proaspăt; Climatizare; Climatronic.	30
26	Încălzire lunetă spate; Recirculare aer.	30
27	Gol	–
28	Pompă combustibil, pompă ulei diesel suplimentară	20
29	Control motor	20
30	Trapă electrică glisantă și ridicabilă	20
31	Lumini marșarier; Cruise control; Cutie automată; Oglindă retrovizoare interioară cu auto-întunecare.	15
32	Control motor; Cruise control.	20
33	Brichetă	15
34	Control motor	15
35	Priză remorcă	30
36	Proiectoare de ceață	15
37	Radio, navigație	20
38	Încuietoare centrală	15
39	Sistem lumini de avertizare	15
40	Claxon	25
41	Gol a)	–
42	ESP	25
43	Control motor	15
44	Încălzitoare scaune	30
a) din 09/2005 gol

Skoda Superb (2006-2007) – schema cutiei de siguranțe

Anul producției: 2006, 2007.

Siguranță brichetă (priză de alimentare) în Skoda Superb (2006-2007) este siguranța 33 în cutia de siguranțe.

Cutia de siguranțe

Nr	Descriere	Amp [A]
1	Duza încălzită pentru ștergătorul parbrizului.	5
2	Semnalizator	10
3	Gol	–
4	Iluminare număr de înmatriculare	5
5	Bord; Lumini de urgență; Încălzire scaune; Pilot automat; Reglarea oglinzilor exterioare; Iluminare elemente de control și întrerupătoare; Afișaj temperatură exterioară; Climatizare; Sistem parcare acustic; Sistem navigație; Volan multifuncțional.	10
6	Încălzire oglindă exterioară	5
7	Sistem antiblocare roți (ABS), EDS, ASR, ESP; Pilot automat; Electronică motor.	10
8	Reglare automată faruri față	5
9	Asistență parcare	5
10	Changer CD; Telefon mobil; Volan multifuncțional.	5
11	Cititor DVD	7,5
12	Alimentare priză diagnostic	10
13	Lumină de stop	10
14	Control încuietoare centrală; Iluminare interior.	10
15	Bord; Climatizare; Cutie automată; Memorie setări oglinzi exterioare și sistem navigație.	10
16	ESP	5
17	Sistem radio bidirecțional, vehicule speciale (poliție etc.).	10
18	Far de întâlnire dreapta	10
19	Fascicul principal stânga	10
20	Faruri de întâlnire partea dreaptă	15
21	Faruri de întâlnire partea stângă	15

22	Lumini de poziție partea dreaptă	5
23	Lumini de poziție partea stângă	5
24	Pulverizator parbriz; Pompă ștergător parbriz și întrerupător intermitent.	25
25	Ventilator aer proaspăt; Climatizare; Climatronic.	30
26	Încălzire lunetă spate; Recirculare aer.	30
27	Gol	–
28	Pompă combustibil; Pompă suplimentară pentru motorină.	20
29	Control motor	20
30	Trapă electrică glisantă; cititor DVD.	20 / 7,5
31	Lumini marșarier; Cruise control; Cutie automată; Oglindă retrovizoare interioară cu întunecare automată.	15
32	Control motor; Cruise control.	20
33	Brichetă	15
34	Control motor	15
35	Priză remorcă	30
36	Proiectoare de ceață	15
37	Radio; Navigație.	20
38	Încuietoare centrală	15
39	Sistem lumini de avarie	15
40	Claxon	25
41	Gol	–
42	ESP	25
43	Control motor	15
44	Încălzitoare scaune	30

Skoda Superb (2008-2009) – schema cutiei de siguranțe

Anul producției: 2008, 2009.

Siguranță brichetă (priză de alimentare) în Skoda Superb (2008-2009) este siguranța 35 în bloc siguranțe.

Bloc siguranțe în compartiment motor

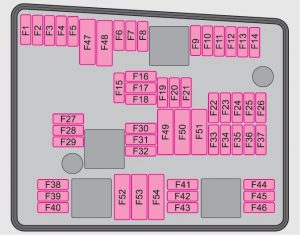

Versiunea 1

Nr	Descriere	Amperaj [A]
F1	Far principal față dreapta; Far spate dreapta	30
F2	Electrovalve Sistem antiblocare roți (ABS)	20
F3	Nealocat	–
F4	Nealocat	–
F5	Claxon	15
F6	Alimentare pentru terminalul 15 (aprindere pornită).	40
F7	Nealocat	–
F8	Nealocat	–
F9	Electrovalve	10
F10	Nealocat	–
F11	Senzor de oxigen	10
F12	Senzor de oxigen	15
F13	Modul control cutie automată.	15
F14	Nealocat	–
F15	Pompă apă	10
F16	Nealocat	–
F17	Instrument de măsurare; Manetă ștergător față și manetă semnalizatoare.	5
F18	Amplificator audio (sistem audio)	30
F19	Radio	15
F20	Telefon	5
F21	Nealocat	–
F22	Nealocat	–
F23	Modul control motor	10
F24	Modul control pentru bus CAN	5
F25	Nealocat	–
F26	Nealocat	–
F27	Electrovalvă dozare combustibil	15

F28	Modul control motor	15
F29	Releu principal	5
F30	Modul control pentru încălzire suplimentară.	20
F31	Ștergător parbriz față	30
F32	Gol	–
F33	Gol	–
F34	Gol	–
F35	Gol	–
F36	Gol	–
F37	Gol	–
F38	Ventilator radiator, valve	10
F39	Gol	–
F40	Gol	–
F41	Gol	–
F42	Gol	–
F43	Aprindere	30
F44	Gol	–
F45	Gol	–
F46	Gol	–
F47	Far principal față stânga; Far spate stânga	30
F48	Pompă Sistem antiblocare roți (ABS)	40
F49	Gol	–
F50	Gol	–
F51	Gol	–
F52	Releu alimentare – terminal a)	40
F53	Echipament suplimentar	50
F54	Gol	–
a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat.

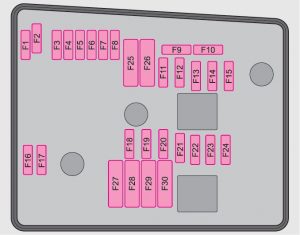

Versiunea 2

Nr	Descriere	Amperaj [A]
F1	Nealocat	–
F2	Modul control cutie automată DQ 200.	30
F3	Circuit de măsurare	5
F4	Electrovalve Sistem antiblocare roți (ABS)	30/20
F5	Modul control cutie automată DQ250.	15
F6	Instrument de măsurare; Manetă ștergător față și manetă semnalizatoare.	5
F7	Terminal alimentare 15; Aprindere.	40
F8	Radio	15
F9	Telefon	5
F10	Modul control motor; Releu principal.	5/10
F11	Modul control pentru încălzire suplimentară	20
F12	Modul control pentru bus CAN	5
F13	Modul control motor	15/30
F14	Aprindere	20
F15	Senzor de oxigen – benzină	10
	Releu sistem bujii incandescente și pompă combustibil – Diesel	5
F 16	Far principal față dreapta; Far spate dreapta.	30

F17	Claxon	15
F18	Amplificator audio (sistem audio)	30
F19	Ștergător parbriz față	30
F20	Electrovalvă dozare combustibil	20
	Pompă apă	10
F21	Senzor de oxigen	10/15
F22	Gol	–
F23	Releu principal	5
	Electrovalve	10
	Pompă înaltă presiune	15
F24	Ventilator răcire	30/40
F25	Pompă Sistem antiblocare roți (ABS)	30/40
F26	Far principal stânga	30
F27	Modul control sistem bujii incandescente	50
F28	Gol	–
F29	Accesoriu suplimentar	50
F30	Releu alimentare – terminal X a)	50
a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice de pe acest terminal sunt dezactivate automat.

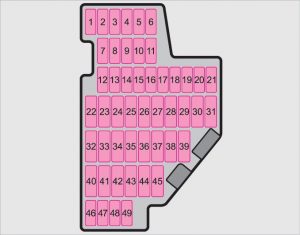

Bloc siguranțe în bord

Nr	Descriere	Amperaje [A]
1	Priză diagnostic; Centralina motor; Releu EKP; Centralina EKP.	7,5
2	Centralina Sistem antiblocare roți (ABS), ESP; Comutator sistem control presiune pneuri; Senzor frână.	5
3	Comutator și centralina sistem airbag	5
4	WIV; Lumini de poziție; Oglindă retrovizoare reglabilă; Senzor presiune; Pregătire telefon.	5
5	Centralina reglare unghi faruri și rotație proiectoare; Centralina asistență parcare.	5
6	Instrument măsurare; Centralina servodirecție electromecanică; Haldex,	5
7	Încălzire supapă; Măsurător masă aer.	10
8	Centralina detectare remorcă	5
9	Releu încălzire staționară	5
10	Far principal față stânga adaptiv	10
11	Far principal față dreapta adaptiv	10
12	Închidere centralizată uși față	10
13	Priză diagnostic; Comutator lumină; Senzor ploaie; Ceas.	7,5
14	Închidere centralizată și acoperire capotă	15
15	Centralina centrală – iluminare interior	7,5
16	Climatizare	7,5
17	Închidere centralizată uși spate	10
18	Gol	–
19	Gol	–
20	Sistem antiblocare roți (ABS); ESP; Asistență pornire în rampă.	5
21	Gol	–
22	Ventilator aer pentru Climatronic	40
23	Parbriz	30
24	Blocare levier cutie automată	5
25	Încălzire lunetă spate	25

Releu încălzire lunetă spate pentru încălzire și ventilare suplimentară	30
26	Priză de alimentare în portbagaj	25
27	Releu pompă combustibil,	15
	Releu pompă combustibil; Modul pompă combustibil; Supape injecție.	20
28	Nealocat	–
29	Nealocat	–
30	Nealocat	–
31	Nealocat	–
32	Geam electric spate	30
33	Trapă electrică glisantă-înclinabilă	25
34	Alarmă, claxon de rezervă	5
35	Brichetă față și spate	25
36	Sistem de curățare faruri	20
37	Încălzire scaune față	20
38	Scaune spate încălzite	20
39	Nealocat	–
40	Ventilator climatizare; Releu încălzire și ventilare staționară	40
41	Nealocat	–
42	Comutator lumină	5
43	Accesoriu remorcă	15
44	Accesoriu remorcă	20
45	Accesoriu remorcă	15
46	Duze încălzite ștergător față; Releu încălzire și ventilare staționară; Comutator încălzire scaun.	5
47	Nealocat	–
48	Nealocat	–
49	Nealocat	–
