Skoda Roomster (2006-2015) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Roomster (2006-2015), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Skoda Roomster (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2006) este siguranța 47 în cutia de siguranțe
Cutia de siguranțe în bord
| Nr | Descriere | Amp [A] |
| 1 | Asistență la direcție | 5 |
| 2 | Instrument bord;
Reglarea intensității farurilor. |
5 |
| 3 | Controler motor – motor pe benzină | 5 |
| 4 | Unitate control ABS | 5 |
| 5 | Motor pe benzină:
comutator lumină de stop, pilot automat. |
5 |
| 6 | Nealocat | – |
| 7 | Controler motor 1,2 l | 15 |
| 8 | Injectoare – 1,4 l; 1,6 l | 10 |
| 9 | Control încălzire;
Controler climatizare; Asistență parcare; Controler iluminare în curbă. |
5 |
| 10 | Supapă PCV | 7,5 |
| 11 | Oglindă retrovizoare electrică;
Geamuri electrice. |
7,5 |
| 12 | Lumină marșarier | 10 |
| 13 | Controler motor
(pentru vehicule cu cutie automată) |
10 |
| 14 | Motor pentru lumini de curbă | 10 |
| 15 | Navigație PDA | 5 |
| 16 | Nealocat | – |
| 17 | Lumină poziție stânga;
Iluminare număr înmatriculare. |
5 |
| 18 | Lumină poziție dreapta | 5 |
| 19 | Radio;
Unitate control centrală. |
5 |
| 20 | Instrument bord;
senzor unghi direcție; ESP. |
5 |
| 21 | Lumini de stop | 10 |
| 22 | Elemente control încălzire;
Control climatizare; Asistență parcare; Telefon mobil. |
7,5 |
| 23 | Iluminare interioară, compartiment portbagaj și portbagaj | 10 |
| 24 | Închidere hayon spate | 10 |
| 25 | Încălzitoare scaune | 20 |
| 26 | Duze încălzite pentru spălătoare parbriz față;
Ștergător parbriz |
15 |
| 27 | Nealocat | – |
| 28 | Motor pe benzină:
supapă AKF, clapetă control |
10 |
| 29 | Injecție – 1,2 l | 10 |
| 30 | Pompă combustibil – motor pe benzină | 15 |
| 31 | Senzor de oxigen | 10 |
| 32 | Motor diesel:
întrerupător lumină de stop și pedală frână electrică, pilot automat, releu pompă combustibil și releu sistem bujii încălzitoare. |
5 |
| 33 | Controler motor – motor diesel | 30 |
| 34 | Controler motor 1,4 l; 1,6 l | 30 |
| Pompă combustibil – motor diesel | 15 | |
| 35 | Nealocat | – |
| 36 | Dosar principal | 15/5 |
| 37 | Lumină spate anti-ceață | 7,5 |
| 38 | Lumini anti-ceață | 10 |
| 39 | Ventilator | 25 |
| 40 | Ștergător lunetă spate | 10 |
| 41 | Nealocat | – |
| 42 | Încălzire lunetă spate | 25 |
| 43 | Claxon | 20 |
| 44 | Ștergător parbriz | 20 |
| 45 | Unitate control central pentru sistem confort | 15 |
| 46 | Controler motor 1,4 l; 1,6 l motor pe benzină | 5 |
| 47 | Brichetă;
Priză în portbagaj a) |
15 |
| 48 | Unitate control tensiune vehicul | 5 |
| 49 | Semnalizatoare | 15 |
| 50 | Pregătire pentru instalare radio,
telefonică, modul multifuncțional. |
10 |
| 51 | Geam controlat electric
(față și spate pe partea stângă) |
25 |
| 52 | Geam controlat electric
(față și spate pe partea dreaptă) |
25 |
| 53 | Nealocat | – |
| 54 | Sistem alertă antifurt | 15 |
| 55 | Nealocat | – |
| 56 | Sistem spălare faruri | 25 |
| 57 | Faruri de întâlnire partea stângă | 15 |
| 58 | Faruri de întâlnire partea dreaptă | |
| a) Dacă motorul este deja oprit, un element electric conectat
poate descărca bateria. |
||
Cutia de siguranțe în compartiment motor (lângă bateria)
| Nr | Descriere | Amp [A] |
| 1 | Alternator | 175 |
| 2 | Interior | 110 |
| 3 | Ventilator radiator | 40 |
| 4 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 40 |
| 5 | Asistență la direcție | 50 |
| 6 | Buji incandescente | 50 |
| 7 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 25 |
| 8 | Ventilator radiator | 30 |
| 9 | Climatizare | 5 |
| 10 | Modul control motor | 15 |
| 11 | Modul control central | 5 |
| 12 | Cutie automată | 5 |
Skoda Roomster (2007-2008) – schema cutiei de siguranțe
Anul producției: 2007, 2008.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2007-2008) este siguranța 47 în cutia de siguranțe de pe bord.
Cutia de siguranțe de pe bord
| Nr | Descriere | Amperaj [A] |
| 1 | Servodirecție electrohidraulică | 5 |
| 2 | Instrument de măsurare; Reglarea debitului farurilor. | 5 |
| 3 | Modul control motor – motor pe benzină | 5 |
| 4 | Modul control Sistem antiblocare roți (ABS) | 5 |
| 5 | Motor pe benzină: comutator lumină de stop, pilot automat. | 5 |
| 6 | Gol | – |
| 7 | Modul control motor 1,2 l motor | 15 |
| 8 | Injectoare – 1,4 l; 1,6 l | 10 |
| 9 | Control încălzire; Modul control climatizare; Asistență parcare; Modul control iluminare curbă. | 5 |
| 10 | Electrovalvă PCV | 7,5 |
| 11 | Oglindă retrovizoare electrică; Geamuri electrice. | 7,5 |
| 12 | Lumină de mers înapoi | 10 |
| 13 | Modul control motor (pentru vehicule cu cutie automată) | 10 |
| 14 | Motor pentru lumini de curbă | 10 |
| 15 | Navigație PDA | 5 |
| 16 | Gol | – |
| 17 | Lumină de poziție stânga; Iluminare număr înmatriculare. | 5 |
| 18 | Lumină de poziție dreapta | 5 |
| 19 | Radio; Modul control central. | 5 |
| 20 | Instrument de măsurare; Senzor unghi de viraj; ESP; Modul control tensiune vehicul. | 5 |
| 21 | Lumini de stop | 10 |
| 22 | Elemente control încălzire; Control climatizare; Asistență parcare; Telefon mobil. | 7,5 |
| 23 | Iluminare interioară, compartiment și portbagaj | 10 |
| 24 | Închidere hayon spate | 10 |
| 25 | Încălzitoare scaune | 20 |
| 26 | Duza încălzită pentru spălător parbriz; Ștergător parbriz | 15 |
| 27 | Gol | – |
| 28 | Motor pe benzină: electrovalvă AKF, electrovalvă control. | 10 |
| 29 | Injecție – motor 1,2 l | 10 |
| 30 | Pompă combustibil – motor pe benzină | 15 |
| 31 | Senzor de oxigen | 10 |
| 32 | Motor diesel: întrerupător lumină de stop și pedala ambreiajului, cruise control, releu pompă combustibil și releu sistem bujii incandescente. | 5 |
| 33 | Modul control motor – motor diesel | 30 |
| 34 | Modul control motor 1,4 l; 1,6 l motor | 30 |
| Pompă combustibil – motor diesel | 15 | |
| 35 | Gol | – |
| 36 | Instalație electrică principală | 15/5 a) |
| 37 | Lumină spate proiectoare de ceață | 7,5 |
| 38 | Proiectoare de ceață | 10 |
| 39 | Ventilator | 25 |
| 40 | Ștergător spate | 10 |
| 41 | Gol | – |
| 42 | Încălzire lunetă spate | 25 |
| 43 | Claxon | 20 |
| 44 | Ștergător față | 20 |
| 45 | Modul control central pentru sistem confort | 15 |
| 46 | Modul control motor 1,4 l; 1,6 l | 5 |
| 47 | Brichetă; Priză în portbagaj. | 15 |
| 48 | Sistem antiblocare roți (ABS) | 5 |
| 49 | Semnalizatoare | 15 |
| 50 | Pregătire pentru instalare radio, telefon, modul multifuncțional. | 10 |
| 51 | Geam electric (față și spate partea stângă). | 25 |
| 52 | Geam electric (față și spate partea dreaptă). | 25 |
| 53 | Gol | – |
| 54 | Sistem alarmă antifurt | 15 |
| 55 | Gol | – |
| 56 | Sistem spălător faruri | 25 |
| 57 | Lumini de poziție stânga | 15 |
| 58 | Lumini de poziție dreapta | 15 |
| a) În funcție de tipul farului – înlocuiți siguranța deteriorată cu una nouă cu același număr de amperi. b) Dacă motorul este oprit, chiar și un singur element electric conectat poate descărca bateria. | ||

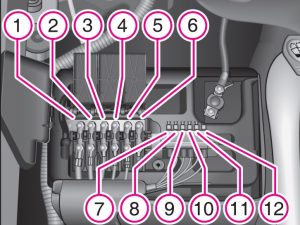

Bloc siguranțe în compartiment motor (lângă bateria)
| Nr | Descriere | Amperaj [A] |
| 1 | Alternator | 175 |
| 2 | Interior | 80 |
| 3 | Încălzire electrică suplimentară | 60 |
| 4 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 40 |
| 5 | Servodirecție electrohidraulică | 50 |
| 6 | Bujiile incandescente | 50 |
| 7 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 25 |
| 8 | Ventilator radiator | 30 |
| 9 | Climatizare | 5 |
| 10 | Ventilator radiator | 40 |
| 11 | Modul control central | 5 |
| 12 | Cutie automată/ încălzire electrică de staționare | 5/30 |
Skoda Roomster (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2013) este siguranța 47 în cutia de siguranțe de pe bord.
Cutia de siguranțe de pe bord
| Nr | Descriere | Amp [A] |
| 1 | Neatribuit | – |
| 2 | Neatribuit | – |
| 3 | Set de semnalizatoare; Reglarea fasciculului farurilor. | 5 |
| 4 | Unitate control Sistem antiblocare roți (ABS) | 5 |
| 5 | Motor pe benzină: comutator lumină de stop, pilot automat. | 5 |
| 6 | Neatribuit | – |
| 7 | Controler motor 1,2 l | 15 |
| 8 | Injectoare – 1,4 l; 1,6 l | 10 |
| 9 | Control încălzire; Unitate control climatizare; Asistență parcare; Controler iluminare unghiuri. | 5 |
| 10 | Neatribuit | – |
| 11 | Oglindă retrovizoare reglabilă electric; Geamuri electrice. | 7,5 |
| 12 | Lumină marșarier | 7,5 |
| 13 | Controler motor (pentru vehicule cu cutie automată) | 10 |
| 14 | Motor pentru lumini de curbă | 10 |
| 15 | Navigație PDA | 5 |
| 16 | Servodirecție electrohidraulică; Controler motor – motor pe benzină. | 5 |
| 17 | Lumină poziție stânga; Iluminare plăcuță înmatriculare. | 5 |
| 18 | Lumină poziție dreapta | 5 |
| 19 | Radio; Unitate control centrală. | 5 |
| 20 | Controler motor 1,4 l; 1,9 l – motor diesel | 5 |
| 21 | Lumini de stop | 10 |
| 22 | Elemente control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de direcție; ESP; Unitate control tensiune vehicul. | 7,5 |
| 23 | Iluminare interioară, compartiment motor și portbagaj | 7,5 |
| 24 | Închidere hayon spate | 10 |
| 25 | Încălzitoare scaune | 20 |
| 26 | Duza încălzită pentru ștergător față; Ștergătoare parbriz. | 15 |
| 27 | Neatribuit | – |
| 28 | Motor pe benzină: supapă AKF, supapă control/ | 10 |
| 29 | Injecție – motor 1,2 l | 10 |
| 30 | Pompă combustibil – motor pe benzină | 15 |
| 31 | Senzor de oxigen | 10 |
| 32 | Motor diesel: întrerupător lumină de stop și pedală de ambreiaj, cruise control, releu pompă combustibil și releu sistem bujii incandescente. | 5 |
| 33 | Controler motor – motor diesel | 30 |
| 34 | Controler motor 1,4 l; 1,6 l | 30 |
| Pompă combustibil – motor diesel | 15 | |
| 35 | Iluminare set de semnalizatoare și întrerupător | 5 |
| 36 | Faruri de întâlnire | 15/5 a) |
| 37 | Lumină spate proiectoare de ceață | 7,5 |
| 38 | Proiectoare de ceață | 10 |
| 39 | Ventilator | 30 |
| 40 | Ștergător spate | 10 |
| 41 | Gol | – |
| 42 | Încălzire lunetă spate | 25 |
| 43 | Claxon | 20 |
| 44 | Ștergător față | 20 |
| 45 | Unitate control centrală pentru sistem confort | 15 |
| 46 | Gol | – |
| 47 | Brichetă; Priză în portbagaj. | 15 |
| 48 | Sistem antiblocare roți (ABS) | 15 |
| 49 | Semnalizatoare | 15 |
| 50 | Pregătire pentru instalare radio, telefon, modul multifuncțional. | 10 |
| 51 | Geam controlat electric (față și spate) – partea stângă. | 25 |
| 52 | Geam controlat electric (față și spate) – partea dreaptă. | 25 |
| 53 | Trapă electrică glisantă și rabatabilă | 25 |
| 54 | Sistem alarmă antifurt | 15 |
| 55 | Gol | – |
| 56 | Spălător faruri | 25 |
| 57 | Far de întâlnire stânga, reglare intensitate faruri | 15 |
| 58 | Faruri de întâlnire partea dreaptă | 15 |
| a) Dacă motorul este deja oprit, un element electric conectat poate descărca bateria. | ||

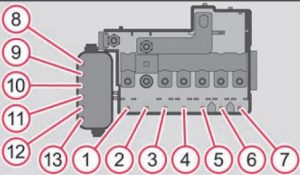

Cutia de siguranțe în compartiment motor (cutie manuală)
| Nr | Descriere | Amp [A] |
| 1 | Alternator | 175 |
| 2 | Nealocat | – |
| 3 | Interior | 80 |
| 4 | Încălzire electrică suplimentară | 60 |
| 5 | Interior | 40 |
| 6 | Buji incandescente; Ventilator lichid răcire. | 50 |
| 7 | Servodirecție electrohidraulică | 50 |
| 8 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 25 |
| 9 | Ventilator radiator | 30 |
| 10 | Ventilator radiator | 5 |
| 11 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 40 |
| 12 | Modul control central | 5 |
| 13 | Cutie automată | 5 |
| Încălzire electrică suplimentară | 30 |

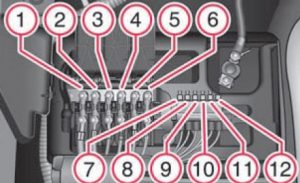

Cutia de siguranțe în compartiment motor (cutie automată)
| Nr | Descriere | Amp [A] |
| 1 | Dynamo | 175 |
| 2 | Interior | 80 |
| 3 | Încălzire electrică suplimentară | 60 |
| 4 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 40 |
| 5 | Servodirecție electrohidraulică | 50 |
| 6 | Bujițe incandescente | 50 |
| 7 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 25 |
| 8 | Ventilator radiator | 30 |
| 9 | Sistem climatizare | 5 |
| 10 | Ventilator radiator | 40 |
| 11 | Unitate control centrală | 5 |
| 12 | Cutie automată | 5 |
| Încălzire electrică suplimentară | 30 |
Skoda Roomster (2010-2011) – schema cutiei de siguranțe
Anul producției: 2010, 2011.
Siguranța brichetă (priză de alimentare) în Skoda Roomster (2010-2011) este siguranța 47 în bloc siguranțe pe bord.
Bloc siguranțe pe bord
| Nr | Descriere | Amp [A] |
| 1 | Nealocat | – |
| 2 | Start/Stop | 5 |
| 3 | Set de semnalizatoare; Reglarea intensității farurilor. | 10 |
| 4 | Unitate control Sistem antiblocare roți (ABS) | 5 |
| 5 | Motor pe benzină: cruise control. | 5 |
| 6 | Lumină de marșarier (cutie manuală) | 10 |
| 7 | Aprindere | 15 |
| Unitate control motor; Cutie automată. | 7,5 | |
| 8 | Comutator pedală frână; Ventilator lichid răcire. | 5 |
| 9 | Control încălzire; Unitate control climatizare; Asistență parcare; Unitate control iluminare în curbă; Ventilator răcire. | 5 |
| 10 | Nealocat | – |
| 11 | Reglare oglindă | 5 |
| 12 | Unitate control pentru detectare remorcă | 5 |
| 13 | Unitate control cutie automată | 5 |
| 14 | Motor pentru faruri halogen cu funcție iluminare în curbă. | 10 |
| 15 | Navigație PDA | 5 |
| 16 | Servodirecție electrohidraulică | 5 |
| 17 | Radio | 10 |
| Faruri de poziție | 7,5 | |
| 18 | Încălzitor oglindă | 5 |
| 19 | Contact S. | 5 |
| 20 | Unitate control motor | 5 |
| Unitate control motor | 7,5 | |
| Releu pompă combustibil | 15 | |
| Unitate control pompă combustibil | 15 | |
| 21 | Lumină marșarier; Proiectoare de ceață cu funcție „CORNER”. | 10 |
| 22 | Control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de direcție; ESP; Unitate control tensiune vehicul; Volan multifuncțional. | 7,5 |
| 23 | Iluminare interioară, compartiment portbagaj și portbagaj; Faruri laterale. | 15 |
| 24 | Unitate centrală control vehicul | 5 |
| 25 | Încălzitoare scaune | 20 |
| 26 | Ștergător lunetă spate | 10 |
| 27 | Nealocat | – |
| 28 | Motor pe benzină: supapă AKF; supapă de control. | 10 |
| 29 | Injecție, pompă apă | 10 |
| 30 | Pompă combustibil | 15 |
| Aprindere | 20 | |
| Tempomat; Funcționarea releului PTC. | 5 | |
| 31 | Senzor de oxigen | 10 |
| 32 | Pompă de înaltă presiune; Electrovalvă presiune. | 15 |
| 33 | Modul control motor | 30/15 |
| 34 | Modul control motor | 15 |
| Pompă gol | 20 | |
| 35 | Alimentare cheie aprindere | 5 |
| 36 | Faruri de drum | 15 |
| 37 | Lumină spate proiectoare de ceață | 7,5 |
| 38 | Proiectoare de ceață | 10 |
| 39 | Ventilator | 30 |
| 40 | Duze încălzite pentru spălător parbriz față; Ștergătoare. | 15 |
| 41 | Gol | – |
| 42 | Încălzire lunetă spate | 25 |
| 43 | Claxon | 20 |
| 44 | Ștergător parbriz | 20 |
| 45 | Modul central control pentru sistem confort | 25/10 |
| 46 | Sistem alarmă antifurt | 15 |
| 47 | Brichetă, priză în portbagaj a) | 15 |
| 48 | Sistem antiblocare roți (ABS) | 15 |
| 49 | Semnalizatoare; Lumini de stop. | 15 |
| 50 | Radio | 10 |
| 51 | Geam electric (față și spate) – partea stângă. | 25 |
| 52 | Geam electric (față și spate) – partea dreaptă. | 25 |
| 53 | Lumină poziție – partea stângă | 5 |
| Trapă electrică glisantă și rabatabilă | 25 | |
| 54 | Sistem alarmă antifurt | 15/5 |
| 55 | Modul control cutie automată DSG | 30 |
| 56 | Sistem spălător faruri | 25 |
| Lumină poziție – partea dreaptă | 5 | |
| 57 | Far stânga faruri de întâlnire, reglarea intensității farurilor | 15 |
| 58 | Faruri de întâlnire partea dreaptă | 15 |
| a) Dacă motorul este deja oprit, un element electric conectat poate descărca bateria. | ||
Bloc siguranțe în compartiment motor (cutie manuală, cutie automată DSG)
| Nr | Descriere | Amp [A] |
| 1 | Alternator | 175 |
| 2 | Nealocat | – |
| 3 | Interior | 80 |
| 4 | Încălzire electrică suplimentară | 60 |
| 5 | Interior | 40 |
| 6 | Bujițe; Ventilator răcire lichid. | 50 |
| 7 | Servodirecție electrohidraulică | 50 |
| 8 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 25 |
| 9 | Ventilator radiator | 30 |
| 10 | Ventilator radiator | 5 |
| 11 | Sistem antiblocare roți (ABS) sau TCS sau ESP | 40 |
| 12 | Unitate centrală control | 5 |
| 13 | Cutie automată | 5 |
| Încălzire electrică suplimentară | 40 |
Bloc siguranțe în compartiment motor (cutie automată)
| Nr | Descriere | Amp [A] |
| 1 | Dynamo | 175 |
| 2 | Interior | 80 |
| 3 | Încălzire electrică suplimentară | 60 |
| 4 | ESP | 40 |
| 5 | Servodirecție electrohidraulică | 50 |
| 6 | Bujițe | 50 |
| 7 | ESP | 25 |
| 8 | Ventilator radiator | 30 |
| 9 | Sistem climatizare | 5 |
| 10 | Sistem antiblocare roți (ABS) | 40 |
| 11 | Unitate centrală de control | 5 |
| 12 | Cutie automată | 5 |
| Încălzire electrică suplimentară | 40 |
Skoda Roomster (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2013) este siguranța 47 în cutia de siguranțe de pe bord.
Cutia de siguranțe pe bord
| Nr | Descriere |
| 1 | Contact S. |
| 2 | Start/Stop |
| 3 | Set de semnalizatoare; Reglarea intensității farurilor. |
| 4 | Unitate de control Sistem antiblocare roți (ABS) |
| 5 | Motor pe benzină: sistem de reglare a vitezei |
| 6 | Lumină de marșarier (cutie manuală) |
| 7 | Aprindere |
| Controler motor; Cutie automată. | |
| 8 | Comutator pedala frână; Ventilator răcire lichid. |
| 9 | Control încălzire; Controler climatizare; asistență parcare; Controler iluminare în curbă; Ventilator răcire. |
| 10 | Climatizare |
| 11 | Reglare oglindă |
| 12 | Unitate de control pentru detectarea remorcii |
| 13 | Controler cutie automată |
| 14 | Motor pentru faruri halogen cu funcție iluminare în curbă. |
| 15 | Sistem de radionavigație PDA |
| 16 | Servodirecție electrohidraulică |
| 17 | START – STOP – radio |
| Lumini de zi | |
| 18 | Încălzitor oglindă |
| 19 | Contact S. |
| 20 | Sistem alarmă antifurt |
| 21 | Lumină marșarier; Proiectoare de ceață cu funcție “CORNER”. |
| 22 | Control încălzire; Controler climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de viraj; ESP; Controler tensiune vehicul; Volan multifuncțional. |
| 23 | Iluminare interioară, torpedou și portbagaj; Lumini laterale. |
| 24 | Unitate centrală de control vehicul |
| 25 | Încălzitoare scaune |
| 26 | Ștergător lunetă spate |
| 27 | Instalație telefonică preliminară |
| 28 | Motor pe benzină: supapă AKF, supapă de control. |
| 29 | Injecție; Pompă apă. |
| 30 | Pompă combustibil |
| Aprindere | |
| Tempomat; Funcționare releu PTC. |
| 31 | Senzor de oxigen |
| 32 | Pompă de înaltă presiune; Electrovalvă de presiune. |
| 33 | Modul control motor |
| 34 | Modul control motor |
| Pompă gol | |
| 35 | Alimentarea cheii de aprindere |
| 36 | Faruri de drum |
| 37 | Far proiectoare de ceață spate |
| 38 | Proiectoare de ceață |
| 39 | Ventilator |
| 40 | Duze încălzite pentru spălător parbriz față; Ștergătoare. |
| 41 | Gol |
| 42 | Încălzire lunetă spate |
| 43 | Claxon |
| 44 | Ștergător parbriz |
| 45 | Modul central control pentru sistemul de confort |
| 46 | Modul control motor |
| Modul control motor | |
| Releu pompă combustibil | |
| 47 | Brichetă; Priză în portbagaj. |
| 48 | Sistem antiblocare roți (ABS), START-STOP – convertor DC/DC ESP |
| 49 | Semnalizatoare; Lumini de stop. |
| 50 | START-STOP – Infotainment cu convertor DC/DC |
| Radio | |
| 51 | Geam electric (față și spate) – partea stângă. |
| 52 | Geam electric (față și spate) – partea dreaptă. |
| 53 | Lumini de parcare – partea stângă |
| Trapă electrică glisantă | |
| 54 | START-STOP – set de semnalizatoare |
| Sistem alarmă antifurt | |
| 55 | Controler cutie automată DSG |
| 56 | Sistem de curățare faruri |
| Lumini de parcare – partea dreaptă | |
| 57 | Far faruri de întâlnire stânga; Reglare intensitate faruri. |
| 58 | Faruri de întâlnire partea dreaptă |
| a) Dacă motorul este deja oprit, un element electric conectat poate descărca bateria. | |

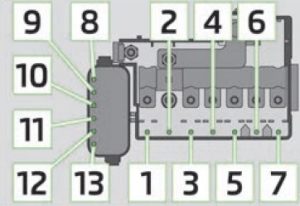

Cutia de siguranțe în compartiment motor (cutie manuală, cutie automată DSG)
| Nr | Descriere |
| 1 | Alternator |
| 2 | Nealocat |
| 3 | Interior |
| 4 | Încălzire electrică suplimentară |
| 5 | Interior |
| 6 | Bujii; Ventilator lichid răcire. |
| 7 | Servodirecție electrohidraulică |
| 8 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 9 | Ventilator radiator |
| 10 | Cutie automată |
| 11 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 12 | Unitate centrală de control |
| 13 | Încălzire electrică suplimentară |
Cutia de siguranțe în compartiment motor (cutie automată)
| Nr | Descriere |
| 1 | Generator |
| 2 | Interior |
| 3 | Încălzire electrică suplimentară |
| 4 | ESP |
| 5 | Servodirecție electrohidraulică |
| 6 | Bujii |
| 7 | ESP |
| 8 | Ventilator radiator |
| 9 | Sistem climatizare |
| 10 | ABS |
| 11 | Unitate centrală de control |
| 12 | Cutie automată |
| Încălzire electrică suplimentară |
Skoda Roomster (2013) – schema cutiei de siguranțe
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2013) este siguranța 47 în cutia de siguranțe de pe bord.
Cutia de siguranțe de pe bord
| Nr | Descriere |
| 1 | Contact S. |
| 2 | START-STOP; Climatizare. |
| 3 | Set de semnalizatoare; Reglarea intensității farurilor. |
| 4 | Unitate control ABS; Buton START STOP. |
| 5 | Motor pe benzină: sistem de reglare a vitezei |
| 6 | Lumină de mers înapoi (cutie manuală) |
| 7 | Aprindere; Controler motor; Cutie automată. |
| 8 | Comutator pedala frână; Comutator pedala ambreiaj. |
| 9 | Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare curbe; Ventilator radiator; Duze ștergătoare parbriz. |
| 10 | Sistem ștergător/ștergătoare parbriz și pulverizatoare |
| 11 | Reglare oglindă |
| 12 | Unitate control pentru detectarea remorcii |
| 13 | Controler cutie automată |
| 14 | Motor pentru faruri halogen cu funcție iluminare curbe. |
| 15 | Sistem navigație PDA |
| 16 | Servodirecție electrohidraulică |
| 17 | START-STOP (radio); Lumină de zi. |
| 18 | Încălzitor oglindă |
| 19 | Contact S. |
| 20 | Alarmă |
| 21 | Lumină de mers înapoi; Proiectoare de ceață cu funcție CORNER. |
| 22 | Elemente control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi de viraj; ESC; Unitate control tensiune vehicul; Volan multifuncțional. |
| 23 | Iluminare interioară, compartiment port-objete și portbagaj; Lumini laterale. |
| 24 | Unitate centrală control |
| 25 | Încălzitoare scaune |
| 26 | Ștergător lunetă spate |
| 27 | Instalare telefon preliminară |
| 28 | Motor pe benzină: electrovalvă AKF, clapetă control. |
| 29 | Injecție; Pompă lichid răcire. |
| 30 | Pompă combustibil; Aprindere; Cruise control; Funcționare releu PTC. |
| 31 | Senzor de oxigen |
| 32 | Pompă combustibil înaltă presiune; Supapă presiune. |
| 33 | Modul control motor |
| 34 | Controler motor; Pompă gol. |
| 35 | Alimentare cheie aprindere |
| 36 | Dosar principal |
| 37 | Lumină spate ceață; Convertor DC/DC START-STOP. |
| 38 | Proiectoare de ceață |
| 39 | Ventilator încălzire |
| 40 | Gol |
| 41 | Gol |
| 42 | Încălzire lunetă spate |
| 43 | Claxon |
| 44 | Ștergătoare parbriz |
| 45 | Unitate centrală control sistem confort |
| 46 | Controler motor; Pompă combustibil. |
| 47 | Brichetă; Priză în portbagaj. |
| 48 | Sistem antiblocare roți (ABS); convertor START-STOP (DC/DC) ESP. |
| 49 | Semnalizatoare; Lumini de frână. |
| 50 | Infotainment cu convertor START-STOP (DC/DC); Radio. |
| 51 | Geam electric (față și spate) – partea stângă. |
| 52 | Geam electric (față și spate) – partea dreaptă. |
| 53 | Lumină poziție = partea stângă; Trapă electrică glisantă și rabatabilă. |
| 54 | START-STOP (set semnalizatoare); Alarmă. |
| 55 | Controler cutie automată |
| 56 | Duze spălător faruri; Lumini poziție – partea dreaptă. |
| 57 | Far faruri de întâlnire stânga; Reglare intensitate faruri. |
| 58 | Faruri de întâlnire pe partea dreaptă |
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Generator |
| 2 | Nealocat |
| 3 | Interior |
| 4 | Încălzire electrică suplimentară |
| 5 | Interior |
| 6 | Bujii; Ventilator lichid răcire. |
| 7 | Servodirecție electrohidraulică |
| 8 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 9 | Ventilator radiator |
| 10 | Cutie automată |
| 11 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 12 | Unitate centrală control |
| 13 | Încălzire electrică suplimentară |
Skoda Roomster (2014) – schema cutiei de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2014) este siguranța 47 în bloc siguranțe în compartiment motor.
Bloc siguranțe în bord
| Nr | Descriere |
| 1 | Contact S. |
| 2 | START-STOP; Climatizare. |
| 3 | Set de semnalizatoare; Reglarea intensității farurilor. |
| 4 | Unitate de control Sistem antiblocare roți (ABS); Buton START STOP. |
| 5 | Motor pe benzină: sistem de reglare a vitezei |
| 6 | Lumină de marșarier (cutie manuală) |
| 7 | Aprindere; Controler motor; Cutie automată. |
| 8 | Comutator pedala frână; Comutator pedala ambreiaj. |
| 9 | Control încălzire; Controler climatizare; Asistență la parcare; Controler iluminare curbe; Ventilator radiator; Duze ștergătoare parbriz. |
| 10 | Sistem ștergător și spălător parbriz |
| 11 | Reglare oglindă |
| 12 | Unitate de control pentru detectarea remorcii |
| 13 | Controler transmisie automată |
| 14 | Motor pentru faruri halogen cu funcție iluminare curbe. |
| 15 | Sistem navigație PDA |
| 16 | Servodirecție electrohidraulică |
| 17 | Alimentare comutator lumină |
| 18 | Încălzitor oglindă |
| 19 | Contact S. |
| 20 | Alarmă |
| 21 | Lumină de marșarier; proiectoare de ceață cu funcție CORNER. |
| 22 | Elemente control încălzire; Unitate control climatizare; Asistență la parcare; Telefon mobil; Set de semnalizatoare; Senzor unghi direcție; ESC; Unitate control tensiune vehicul; Volan multifuncțional. |
| 23 | Iluminare interioară, torpedou și portbagaj; Faruri laterale. |
| 24 | Unitate de control centrală |
| 25 | Încălzitoare scaune |
| 26 | Perie lunetă spate |
| 27 | Instalare telefon preliminară |
| 28 | Motor pe benzină: supapă AKF, supapă de control. |
| 29 | Injecție, pompă lichid răcire |
| 30 | Pompă combustibil; Aprindere; Cruise control; Funcționare releu PTC. |
| 31 | Sonda lambda |
| 32 | Pompă combustibil înaltă presiune; Supapă presiune. |
| 33 | Unitate control motor |
| 34 | Controler motor, pompă gol |
| 35 | Faruri de zi; Radio pentru vehicule cu funcție START-STOP. |
| 36 | Fascicul principal |
| 37 | Far proiectoare ceață spate; Convertor DC/DC START-STOP |
| 38 | Proiectoare de ceață |
| 39 | Ventilator aer pentru încălzire |
| 40 | Gol |
| 41 | Gol |
| 42 | Încălzire lunetă spate |
| 43 | Claxon |
| 44 | Ștergător/Ștergătoare parbriz |
| 45 | Unitate control centrală pentru sistem confort |
| 46 | Controler motor, pompă combustibil |
| 47 | Brichetă, priză în portbagaj |
| 48 | Sistem antiblocare roți (ABS) Convertor START-STOP (DC/DC); ESP. |
| 49 | Semnalizator/Semnalizatoare, lumini de frână |
| 50 | Infotainment cu convertor START-STOP (DC/DC); Radio. |
| 51 | Geam electric (față și spate) – partea stângă. |
| 52 | Geam electric (față și spate) – partea dreaptă. |
| 53 | Lumină poziție = partea stângă; Trapă electrică glisantă și rabatabilă. |
| 54 | START-STOP (set semnalizatoare); Alarmă. |
| 55 | Controler transmisie automată |
| 56 | Spălător faruri; Lumini poziție – partea dreaptă. |
| 57 | Faruri de întâlnire stânga; Reglare intensitate faruri. |
| 58 | Faruri de întâlnire partea dreaptă |
Bloc siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Alternator |
| 2 | Nealocat |
| 3 | Interior |
| 4 | Încălzire electrică suplimentară |
| 5 | Interior |
| 6 | Bujii; Ventilator lichid răcire. |
| 7 | Servodirecție electrohidraulică |
| 8 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 9 | Ventilator radiator |
| 10 | Cutie automată |
| 11 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 12 | Unitate control centrală |
| 13 | Încălzire electrică suplimentară |
Skoda Roomster (2015) – schema cutiei de siguranțe
Anul producției: 2015.
Siguranță brichetă (priză de alimentare) în Skoda Roomster (2015) este siguranța 47 în cutia de siguranțe de pe bord.
Cutia de siguranțe pe bord
| Nr | Descriere |
| 1 | Contact S. |
| 2 | START-STOP; Climatizare. |
| 3 | Instrument de semnalizare; Reglarea unghiului farurilor. |
| 4 | Unitate de control Sistem antiblocare roți (ABS); Buton START STOP. |
| 5 | Motor pe benzină: sistem de reglare a vitezei. |
| 6 | Lumină de mers înapoi (cutie manuală). |
| 7 | Aprindere; Controler motor; Cutie automată. |
| 8 | Comutator pedala frână; Comutator pedala ambreiaj. |
| 9 | Control încălzire; Controler climatizare; Asistență parcare; Controler iluminare în curbă; Ventilator răcire radiator; Duze spălător parbriz. |
| 10 | Sistem ștergător/ștergătoare parbriz și spălător parbriz |
| 11 | Reglare oglindă |
| 12 | Unitate de control pentru detectarea remorcii |
| 13 | Controler cutie automată |
| 14 | Motor pentru faruri halogen cu funcție iluminare în curbă. |
| 15 | Sistem navigație PDA |
| 16 | Servodirecție electrohidraulică |
| 17 | Alimentator comutator lumină |
| 18 | Încălzitor oglindă |
| 19 | Contact S. |
| 20 | Alarmă |
| 21 | Lumina de mers înapoi; Proiectoare de ceață cu funcție CORNER. |
| 22 | Elemente control încălzire; Unitate control climatizare; Asistență parcare; Telefon mobil; Instrument de semnalizare; Senzor unghi de direcție; ESC; Unitate control tensiune vehicul; Volan multifuncțional. |
| 23 | Iluminare interioară; Sertar și portbagaj; Lumini laterale. |
| 24 | Unitate centrală de control |
| 25 | Încălzitoare scaune |
| 26 | Ștergător lunetă spate |
| 27 | Instalare telefonie preliminară |
| 28 | Motor pe benzină: supapă AKF, supapă de control. |
| 29 | Injecție; Pompă lichid răcire. |
| 30 | Pompă combustibil; Aprindere; Cruise control; Funcționare releu PTC. |
| 31 | Senzor lambda |
| 32 | Pompă combustibil înaltă presiune; Supapă presiune. |
| 33 | Unitate control motor |
| 34 | Controler motor; Pompă gol. |
| 35 | Lumini de zi/radio pentru vehicule cu funcție START-STOP |
| 36 | Fascicul principal |
| 37 | Lumină ceață spate; Convertor DC/DC START-STOP. |
| 38 | Proiectoare de ceață |
| 39 | Ventilator aer pentru încălzire |
| 40 | Gol |
| 41 | Gol |
| 42 | Încălzire lunetă spate |
| 43 | Claxon |
| 44 | Ștergător |
| 45 | Unitate centrală control pentru sistem confort |
| 46 | Controler motor, pompă combustibil |
| 47 | Brichetă, priză în portbagaj |
| 48 | Sistem antiblocare roți (ABS); Convertor START-STOP (DC/DC); ESP. |
| 49 | Semnalizatoare, lumini frână |
| 50 | Infotainment cu convertor START-STOP (DC/DC); Radio. |
| 51 | Geam electric (față și spate) – partea stângă. |
| 52 | Geam electric (față și spate) – partea dreaptă. |
| 53 | Lumină poziție = partea stângă; Trapă electrică glisantă și rabatabilă. |
| 54 | START-STOP (instrument de indicatori); Alarmă, |
| 55 | Controler cutie automată |
| 56 | Duze spălător faruri; Lumină poziție – partea dreaptă. |
| 57 | Far de întâlnire stânga; Reglare unghi faruri. |
| 58 | Faruri de întâlnire pe partea dreaptă |
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Generator |
| 2 | Nealocat |
| 3 | Interior |
| 4 | Încălzire electrică suplimentară |
| 5 | Interior |
| 6 | Bujie aprindere; Motor ventilator lichid răcire. |
| 7 | Servodirecție electrohidraulică |
| 8 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 9 | Ventilator radiator |
| 10 | Cutie automată |
| 11 | Sistem antiblocare roți (ABS) sau TCS sau ESP |
| 12 | Unitate centrală de control |
| 13 | Încălzire electrică suplimentară |
