Skoda Superb (2015-2022) – cutia de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019.
Siguranțele Brichetei (priza de alimentare) în Skoda Superb sunt siguranțele # 30 (priză 12 V în portbagaj), # 40 (priză de alimentare 12 V) și # 46 (priză de alimentare 230 V) în cutia de siguranțe a bordului.
Codificarea pe culori a siguranțelor
| Culoare siguranță | Ampere [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7.5 |
| roșu | 10 |
| albastru | 15 |
| galben albastru | 20 |
| alb | 25 |
| verde / roz | 30 |
| portocaliu / verde | 40 |
| roșu | 50 |
Poziția cutiei de siguranțe
Cutia de siguranțe în bord
În versiunea cu volan pe partea stângă cutia de siguranțe se află pe partea șoferului, în spatele compartimentului pentru obiecte.
Scoate cheia de aprindere, oprește luminile și toate dispozitivele electrice.

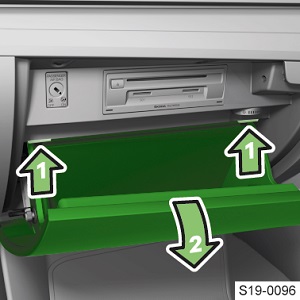

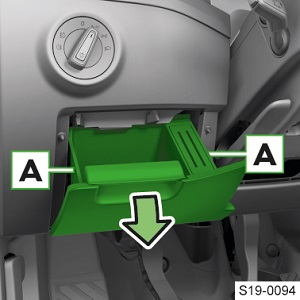

Deschide compartimentul pentru obiecte pe partea șoferului.

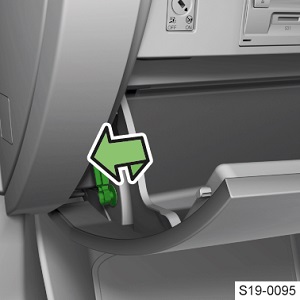

Ține apăsat dispozitivul lateral în zona A și deschide trăgând în direcția săgeții 1 (este necesară o forță mai mare pentru a deschide).
Îndepărtează clema de plastic situată sub capacul cutiei de siguranțe din compartimentul motor.
În versiunea cu volan pe partea dreaptă se află pe partea pasagerului, în spatele compartimentului pentru obiecte.

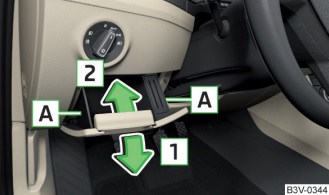

Compartiment pentru obiecte pliabil:
- Scoate cheia de aprindere, oprește luminile și toate dispozitivele electrice.
- Deschide compartimentul pentru obiecte pe partea pasagerului.

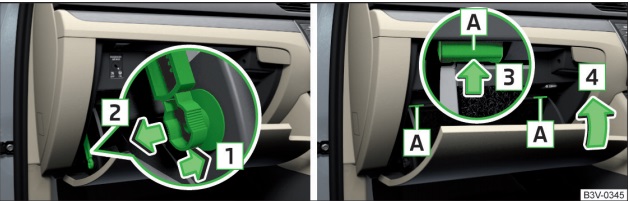

- Dezactivează maneta frânei în direcția săgeții 1 și scoate-o în direcția săgeții.
- Apasă proeminențele A în direcția săgeții 3 și compartimentul se va coborî.
- Îndepărtează clema de plastic situată sub capacul cutiei de siguranțe din compartimentul motor.
- Folosește cleștele pentru a scoate siguranța deteriorată, apoi introdu o siguranță nouă.
- Pune clema înapoi în poziția inițială.
Înclină compartimentul pentru obiecte:
- Ridică compartimentul în direcția săgeții 4.
- Depășește rezistența cârligelor A.
- Introdu maneta frânei în direcția opusă săgeții 2 și blocheaz-o în direcția opusă săgeții 1.

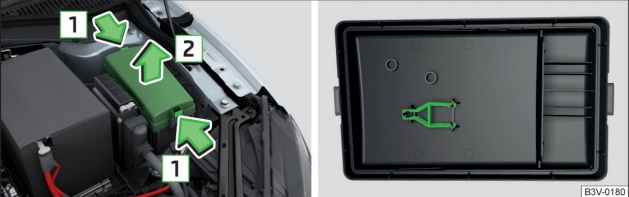

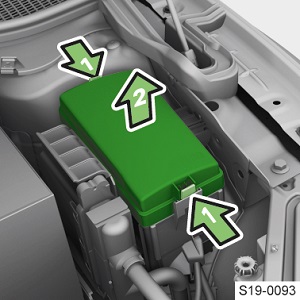

Cutia de siguranțe în compartimentul motor
Schemele cutiei de siguranțe
2016

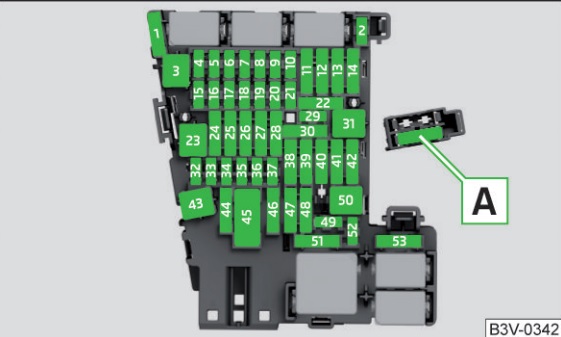

Cutia de siguranțe în bord
Atribuirea siguranțelor în bord (2016)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Nealocat |
| 2 | Nealocat |
| 3 | Nealocat |
| 4 | Nealocat |
| 5 | Databus |
| 6 | Senzor alarmă |
| 7 | Climatizare;
Încălzire; Receptor pentru încălzire la distanță; Manetă cutie automată; Releu încălzire lunetă spate; Releu încălzire parbriz. |
| 8 | Comutator lumini;
Senzor ploaie; Conector diagnostic; Frână de parcare; Iluminare bord. |
| 9 | Priză USB |
| 10 | Ecran touchscreen, tuner TV |
| 11 | Tensionator centură stânga |
| 12 | Radio |
| 13 | Setare amortizor |
| 14 | Ventilator aer pentru climatizare;
Încălzire. |
| 15 | Blocare electrică volan |
| 16 | Amplificator semnal pentru telefon |
| 17 | Bord,
Număr de urgență. |
| 18 | Cameră marșarier |
| 19 | KESSY |
| 20 | SCR |
| 21 | Ambreiaj Haldex;
Compresor aer condiționat (GreenLine). |
| 22 | Cârlig remorcă |
| 23 | Far dreapta |
| 24 | Trapă panoramică |
| 25 | Închidere centralizată – ușă partea șoferului și ușă spate stânga, oglindă retrovizoare |
| 26 | Scaune față încălzite |
| Nr | Descriere |
|---|---|
| 27 | Amplificator muzical |
| 28 | Cârlig remorcă – contact în priză |
| 29 | Manetă control sub volan |
| 30 | Priză 12 V în portbagaj |
| 31 | Far stânga lateral |
| 32 | Asistență la parcare (parcare asistată) |
| 33 | Comutator airbag pentru luminile de urgență |
| 34 | TCS;
Buton ESC; Monitorizare presiune pneuri; Senzor presiune climatizare; Comutator lumini marșarier; Oglindă cu întunecare automată; Buton START-STOP; Control încălzire scaune spate; Senzor climatizare; Frână de parcare; Comutator lumini. |
| 35 | Reglare intensitate faruri;
Faruri AFS; Conector diagnostic; Cameră; Radar. |
| 36 | Far dreapta |
| 37 | Far stânga |
| 38 | Cârlig remorcă – contact în priză |
| 39 | Închidere centralizată – ușa partea pasagerului și ușa spate dreapta, oglindă retrovizoare |
| 40 | Priză alimentare 12 V. |
| 41 | Tensionator centură dreapta |
| 42 | Capac portbagaj;
Spălător faruri; Spălător lunetă față. |
| 43 | Faruri xenon;
Iluminare discretă. |
| 44 | Cârlig remorcă – contact în priză |
| 45 | Control reglare scaune |
| 46 | Priză alimentare 230 V. |
| 47 | Ștergător lunetă spate |
| 48 | Detectare unghi mort |
| 49 | Bobină releu demaror;
Pornire motor. |
| 50 | Deschidere capac portbagaj |
| 51 | Încălzire scaune spate |
| 52 | Răcire scaune față |
| 53 | Releu încălzire lunetă spate |

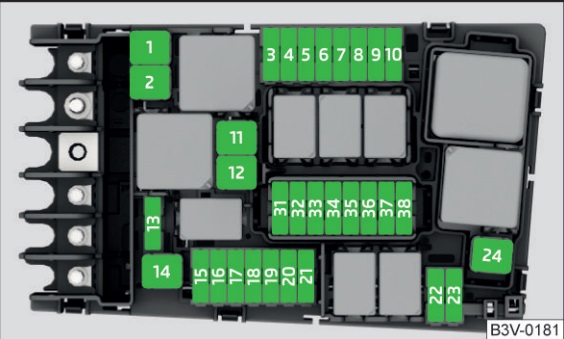

Compartiment motor
Atribuirea siguranțelor în compartiment motor (2016)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | ESC, frână de parcare |
| 2 | ESC |
| 3 | Unitate de control motor |
| 4 | Ventilator radiator;
Supapă de control presiune combustibil; Releu încălzitor electric auxiliar. |
| 5 | Bobină releu aprindere |
| 6 | Senzor frână |
| 7 | Radiator înfundat |
| 8 | Senzor de oxigen |
| 9 | Pompă lichid răcire;
Bobine de aprindere; Încălzitor; Debitmetru aer. |
| 10 | Pompă combustibil |
| 11 | Sistem încălzire electric auxiliar |
| 12 | Sistem încălzire electric auxiliar |
| 13 | Cutie automată |
| 14 | Releu încălzire parbriz |
| 15 | Claxon |
| Nr | Descriere |
|---|---|
| 16 | Aprindere |
| 17 | ESC;
Unitate de control motor; Bobină releu principal. |
| 18 | Bus date;
Modul date baterie. |
| 19 | Ștergător parbriz |
| 20 | Alarmă |
| 21 | Nealocat |
| 22 | Unitate de control motor |
| 23 | Demaror |
| 24 | Sistem încălzire electric auxiliar |
| 31 | Nealocat |
| 32 | Nealocat |
| 33 | SCR |
| 34 | Nealocat |
| 35 | Nealocat |
| 36 | Nealocat |
| 37 | Încălzire auxiliară |
| 38 | Nealocat |
2017

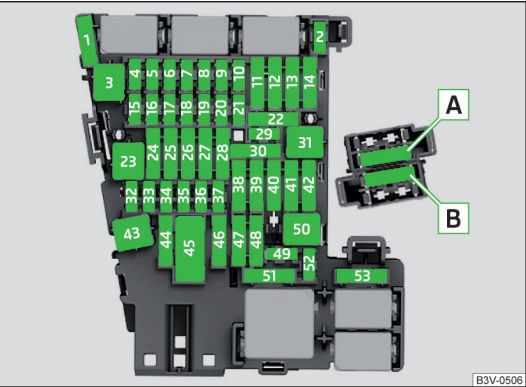

Cutia de siguranțe în bord

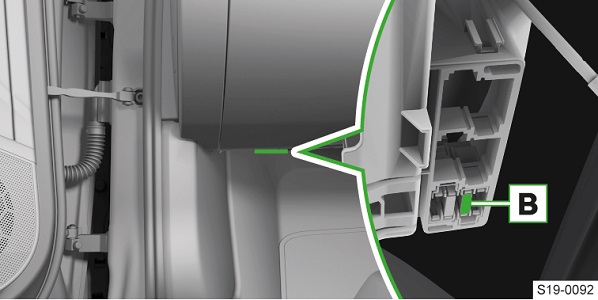

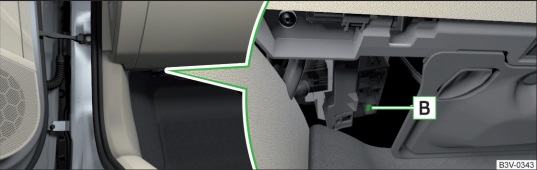

Siguranță a unității multifuncționale (taxi) într-un vehicul cu volan pe partea dreaptă
Atribuirea siguranțelor în bord (2017)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Nealocat |
| 2 | Nealocat |
| 3 | Stabilizator tensiune pentru taxi |
| 4 | Volan încălzit |
| 5 | Bus date |
| 6 | Cutie automată |
| 7 | Climatizare;
Încălzire; Receptor pentru încălzire la distanță; Parbriz încălzit; Parbriz față încălzit; Ceas. |
| 8 | Comutator lumini;
Senzor ploaie; Conector diagnostic; Frână de parcare; Iluminare bord; Senzor sistem alarmă. |
| 9 | Priză USB |
| 10 | Ecran informativ și de divertisment;
Tuner TV; ExBoxM2 (referitor la Coreea de Sud). |
| 11 | Tensionator centură stânga |
| 12 | Infotainment |
| 13 | Setare amortizor |
| 14 | Ventilator aer pentru climatizare;
Încălzire. |
| 15 | Blocare electrică volan |
| 16 | Cabină telefonică |
| 17 | Bord;
Conexiune de urgență. |
| 18 | Cameră marșarier |
| 19 | Sistem KESSY |
| 20 | SCR |
| 21 | Tracțiune integrală;
Compresor aer condiționat (GreenLine). |
| 22 | Cârlig remorcă |
| 23 | Far dreapta |
| 24 | Acoperiș panoramic glisant și înclinabil |
| 25 | Închidere centralizată –
ușa șoferului și ușa spate stânga; Oglindă exterioară partea șoferului – încălzire, funcție pliere, reglare suprafață oglindă |
| 26 | Scaune față încălzite |
| Nr | Descriere |
|---|---|
| 27 | Amplificator muzical |
| 28 | Dispozitiv detașabil – priză electrică |
| 29 | Manetă de control sub volan |
| 30 | Priză 12 V în portbagaj |
| 31 | Luminiță – stânga |
| 32 | Asistență la parcare (parcare asistată) |
| 33 | Comutator airbag pentru luminile de urgență |
| 34 | TCS;
ESC; Indicator pierdere presiune în pneuri; Climatizare; Comutator lumini marșarier; Oglindă cu întunecare automată; START-STOP; Scaune spate încălzite; Frână de parcare; Comutator lumini. |
| 35 | Faruri AFS;
Conector diagnostic; Cameră; Radar; Stabilizator tensiune pentru taxi. |
| 36 | Far dreapta |
| 37 | Far stânga |
| 38 | Dispozitiv detașabil – priză electrică |
| 39 | Închidere centralizată –
ușa pasagerului față și ușa spate dreapta; Oglinzi partea pasagerului – încălzire, funcție de pliere, reglare suprafață oglindă. |
| 40 | Priză alimentare 12 V. |
| 41 | Tensionator centură dreapta |
| 42 | Capac portbagaj;
Spălător faruri; Spălător lunetă față. |
| 43 | Amplificator muzical |
| 44 | Dispozitiv detașabil – priză electrică |
| 45 | Scaune reglabile electric |
| 46 | Priză alimentare 230 V. |
| 47 | Ștergător lunetă spate |
| 48 | Detectare unghi mort |
| 49 | Pornire motor;
Comutator pedală ambreiaj. |
| 50 | Deschidere capac portbagaj |
| 51 | Încălzire scaune spate |
| 52 | Scaune față încălzite |
| 53 | Încălzire lunetă spate |

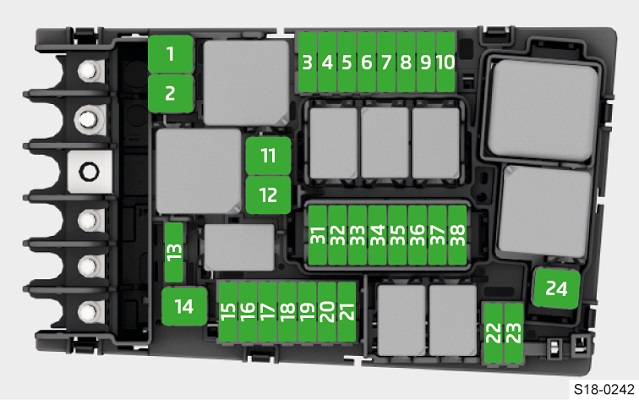

Compartiment motor
Atribuirea siguranțelor în compartiment motor (2017)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | ESC;
Frână de parcare. |
| 2 | ESC |
| 3 | Sistem de control al motorului |
| 4 | Ventilator radiator;
Supapă de control a presiunii combustibilului; Releu încălzire electrică auxiliară. |
| 5 | Aprindere |
| 6 | Senzor frână |
| 7 | Capac radiator;
Pompă lichid răcire. |
| 8 | Senzor de oxigen |
| 9 | Pompă lichid răcire;
Aprindere; Încălzitor, debitmetru aer. |
| 10 | Pompă combustibil |
| 11 | Sistem încălzire electrică auxiliară |
| 12 | Sistem încălzire electrică auxiliară |
| 13 | Cutie automată |
| 14 | Parbriz încălzit |
| 15 | Claxon |
| Nr | Descriere |
|---|---|
| 16 | Aprindere |
| 17 | ESC;
Unitate control motor; Bobină releu principal. |
| 18 | Bus date;
Modul date baterie. |
| 19 | Ștergător parbriz |
| 20 | Alarmă antifurt |
| 21 | Nealocat |
| 22 | Sistem control motor;
Stabilizator tensiune în vehicule taxi. |
| 23 | Demaror |
| 24 | Sistem încălzire electric auxiliar |
| 31 | Nealocat |
| 32 | Nealocat |
| 33 | SCR |
| 34 | Nealocat |
| 35 | Nealocat |
| 36 | Nealocat |
| 37 | Încălzire auxiliară |
| 38 | Nealocat |
2018, 2019

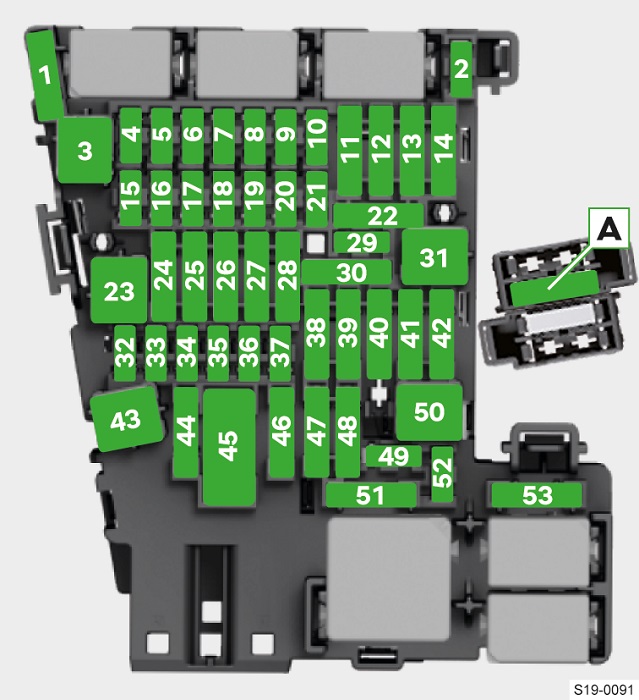

Cutia de siguranțe în bord
Siguranță pentru funcția de încărcare USB și pentru unitatea multifuncțională (taxi) într-un vehicul cu volan pe partea dreaptă
Atribuirea siguranțelor în bord (2018, 2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | 2018: nealocat 2019: SCR (AdBlue) |
| 2 | 2018: nealocat 2019: Volan încălzit |
| 3 | 2018: Stabilizator tensiune pentru vehicule taxi 2019: Nealocat |
| 4 | 2018: Volan încălzit 2019: Alarmă antifurt |
| 5 | Bus date |
| 6 | Cutie automată |
| 7 | Climatizare;
Încălzire; Receptor pentru încălzire la distanță; Parbriz încălzit; Parbriz față încălzit; Ceas. |
| 8 | Comutator lumini;
Senzor ploaie; Conector diagnostic; Frână de parcare; Iluminare ambientală; Senzor sistem alarmă; Far. |
| 9 | Priză USB |
| 10 | Ecran informativ și de divertisment |
| 11 | Luminiță – stânga |
| 12 | Infotainment |
| 13 | Tensionator centură stânga |
| 14 | Ventilator aer pentru climatizare;
Încălzire. |
| 15 | Blocare electrică volan |
| 16 | Cabină telefonică |
| 17 | Set indicatori, conexiune de urgență |
| 18 | Cameră marșarier |
| 19 | Sistem KESSY |
| 20 | 2018:
SCR (AdBlue); 2019: SCR (AdBlue); Sistem frânare. |
| 21 | Tracțiune integrală;
Compresor aer condiționat (GreenLine) |
| 22 | Cârlig remorcă |
| 23 | Trapă panoramică glisantă și înclinabilă |
| 24 | Luminiță – dreapta |
| 25 | Închidere centralizată –
ușa șoferului și ușa spate stânga; Oglindă exterioară partea șoferului – încălzire, funcție pliere, reglare suprafață oglindă. |
| 26 | Scaune față încălzite |
| 27 | Faruri xenon;
Iluminare interioară. |
| 28 | Cârlig remorcă |
| Nr | Descriere |
|---|---|
| 29 | Manetă de control sub volan |
| 30 | 2018: Reglarea amortizorului 2019: Neatribuit |
| 31 | 2018: Neatribuit 2019: Deschiderea capacului portbagajului |
| 32 | Asistență la parcare (parcare asistată) |
| 33 | Comutator airbag pentru luminile de urgență |
| 34 | TCS;
ESC; Monitorizarea presiunii în pneuri; Climatizare; Comutator luminilor de mers înapoi; Oglindă cu întunecare automată; START-STOP; Scaune spate încălzite; Frână de parcare; Comutatorul luminilor. |
| 35 | Conector diagnostic;
Cameră; Senzor radar; Stabilizator de tensiune pentru taxi. |
| 36 | Far dreapta |
| 37 | Far stânga |
| 38 | Cârlig de remorcă |
| 39 | Închidere centralizată –
ușa pasagerului față și ușa spate dreapta; Oglinzi partea pasagerului – încălzire, funcție de pliere, reglarea suprafeței oglinzii. |
| 40 | Priză 12 V. |
| 41 | Tensionator centură dreapta |
| 42 | Capac portbagaj;
Spălător faruri; Spălător lunetă față. |
| 43 | Amplificator muzical |
| 44 | Cârlig de remorcă |
| 45 | Scaune reglabile electric |
| 46 | Priză alimentare 230 V. |
| 47 | Ștergător lunetă spate |
| 48 | Detectarea unghiului mort |
| 49 | Pornire motor;
Comutator pedala ambreiaj. |
| 50 | 2018: Deschiderea capacului portbagajului 2019: Neatribuit |
| 51 | Scaune spate încălzite;
Display spate; Climatizare spate. |
| 52 | 2018: Scaune față încălzite 2019: Reglarea amortizoarelor (suspensie adaptativă) |
| 53 | Încălzire lunetă spate |
| A | 2018: Unitate multifuncțională pentru taxi – LHD
2019: Ventilație scaune față – volan stânga |
| B | Încărcare USB – LHD |
| C | Încărcare USB – RHD |
| D | 2018: Unitate multifuncțională pentru taxi – RHD
2019: Ventilație scaune față – volan dreapta |
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2018, 2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | ESC;
Frână de parcare. |
| 2 | ESC |
| 3 | Sistem de control al motorului |
| 4 | 2018:
Ventilator radiator; Supapă de control a presiunii combustibilului; Încălzire electrică auxiliară; Elemente motor; 2019: Ventilator radiator; Supapă de control a presiunii combustibilului; Încălzire electrică auxiliară; Sistem bujii incandescente; Debitmetru aer; Elemente motor. |
| 5 | Aprindere, elemente motor |
| 6 | Senzor frână |
| 7 | 2018:
Capac radiator; Pompă lichid răcire; Elemente motor 2019: Capac radiator; Pompă lichid răcire; Ventilație carter ulei; Elemente motor. |
| 8 | Sondă lambda;
Senzor NOx. |
| 9 | 2018:
Pompă lichid răcire; Aprindere; Încălzitor; Debitmetru aer; Elemente motor; 2019: Pompă lichid răcire; Aprindere; Elemente motor. |
| 10 | Pompă combustibil |
| 11 | Sistem de încălzire electrică auxiliară |
| 12 | Sistem de încălzire electrică auxiliară |
| 13 | 2018: Cutie automată
2019: Pompă ulei pentru cutie automată |
| 14 | Parbriz încălzit |
| 15 | Claxon |
| Nr | Descriere |
|---|---|
| 16 | Aprindere |
| 17 | ESC;
Unitate de control motor; Bobină releu principal. |
| 18 | Bus date;
Modul date baterie. |
| 19 | Ștergător parbriz |
| 20 | 2018: Alarmă antifurt
2019: Nealocat |
| 21 | 2018: nealocat
2019: Cutie automată |
| 22 | Sistem control motor;
Stabilizator tensiune în vehicule taxi. |
| 23 | Demaror |
| 24 | Sistem încălzire electric auxiliar |
| 31 | Nealocat |
| 32 | Nealocat |
| 33 | 2018: Pompă ulei pentru cutie automată
2019: Nealocat |
| 34 | Nealocat |
| 35 | Nealocat |
| 36 | 2018: SCR (AdBlue)
2019: nealocat |
| 37 | Încălzire auxiliară |
| 38 | Nealocat |
Skoda Superb – schema cutiei de siguranțe
Anul producției: 2020, 2021.
Siguranță brichetă (priză de alimentare) în Skoda Superb este siguranța 40 în cutia de siguranțe din habitaclu.
2020
Siguranțe în bord
Siguranțe suplimentare sub sertarul torpedoului partea pasagerului pentru vehicule cu volan pe dreapta.
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | SCR (AdBlue®) |
| 2 | Încălzire volan |
| 3 | Neutilizat |
| 4 | Sistem alarmă |
| 5 | Bus date |
| 6 | Cutie automată |
| 7 | Climatizare; Încălzire; Receptor încălzire auxiliară; Încălzire parbriz și lunetă; Ceas; Control pneumatic. |
| 8 | Comutator lumini; Senzor ploaie; Priză diagnostic; Frână de parcare; Iluminare ambientală; Senzor sistem alarmă; Faruri față. |
| 9 | Porturi USB |
| 10 | Ecran dispozitiv Infotainment |
| 11 | Iluminare vehicul – partea stângă |
| 12 | Dispozitiv Infotainment |
| 13 | Tensionatoare centuri – partea stângă |
| 14 | Climatizare și încălzire |
| 15 | Blocare electrică direcție |
| 16 | Phonebox |
| 17 | Tablou de bord; Număr urgență. |
| 18 | Cameră spate; Sistem observare mediu (Area View). |
| 19 | KESSY (sistem închidere și aprindere fără cheie) |
| 20 | SCR (AdBlue®) |
| 21 | Tracțiune integrală |
| 22 | Cârlig remorcă |
| 23 | Trapă panoramică glisantă |
| 24 | Iluminare vehicul – partea dreaptă |
| 25 | Închidere centralizată + ridicare geam (portieră față stânga și portieră spate stânga); Oglindă retrovizoare exterioară partea stângă (încălzire, funcție rabatabilă, reglare suprafață oglindă). |
| 26 | Încălzire scaune față |
| 27 | Iluminare interior |
| Număr | Descriere |
|---|---|
| 28 | Cârlig de remorcare |
| 29 | Manetă de comandă sub volan |
| 30 | Neutilizat |
| 31 | Deschidere portbagaj |
| 32 | Sistem de senzori parcare; Asistent parcare. |
| 33 | Airbag; Comutator lumini de avarie. |
| 34 | ESC; ASR; Indicator control presiune pneuri; Climatizare; Comutator lumini marșarier; Oglindă retrovizoare interioară cu întunecare automată; START-STOP; Scaune spate încălzite; Frână de parcare; Comutator lumini. |
| 35 | Priză diagnostic; Cameră; Senzor radar; Detectare „unghi mort”. |
| 36 | Funcție încărcare USB – pentru scaunele spate |
| 37 | Funcție încărcare prin USB – pe oglinda retrovizoare interioară |
| 38 | Cârlig de remorcare |
| 39 | Închidere centralizată + ridicător geam (portieră față dreapta și portieră spate dreapta); Oglindă retrovizoare exterioară partea dreaptă (încălzire, funcție rabatabilă, reglare suprafață oglindă). |
| 40 | Priză 12 V |
| 41 | Tensionatoare centuri – partea dreaptă |
| 42 | Capac portbagaj; Sistem curățare faruri; Spălător lunetă față. |
| 43 | Amplificator muzical |
| 44 | Cârlig de remorcare |
| 45 | Scaune electrice reglabile |
| 46 | Priză 230 V |
| 47 | Ștergător spate |
| 48 | Neutilizat |
| 49 | Pornire motor; Comutator pedala ambreiaj. |
| 50 | Neutilizat |
| 51 | Încălzire scaune spate |
| 52 | Reglare amortizor (suspensie adaptivă) |
| 53 | Încălzire lunetă spate |
| A | Ventilație scaun față – volan pe stânga |
| B | Ventilație scaun față – volan pe dreapta |
Siguranțe în compartiment motor
| Număr | Descriere |
|---|---|
| 1 | Sistem asistență ESC; Frână de parcare. |
| 2 | Sistem asistență ESC |
| 3 | Sistem control motor |
| 4 | Ventilator radiator; Electrovalvă aer; Încălzire electrică auxiliară; Sistem bujii aprindere; Măsurător debit aer; Componente motor. |
| 5 | Componente motor |
| 6 | Gol |
| 7 | Obloane radiator; Pompă lichid răcire; Încălzire rezervor ulei; Componente motor. |
| 8 | Senzor de oxigen; Senzor NOx. |
| 9 | Pompă lichid răcire; Aprindere; Componente motor. |
Schema cutiei de siguranțe și relee – Skoda Superb
Se referă la vehiculele produse în anii:
2022.
Siguranțe în bord
Acces la siguranțe – vehicule cu volan pe partea șoferului
- Deschideți compartimentul pentru obiecte de pe partea șoferului.
- Apucați și deschideți compartimentul lateral în zona A.
- Înlocuiți siguranța.
- Închideți compartimentul pentru obiecte.
Acces la siguranțe – vehicule cu volan pe partea pasagerului
- Deschideți compartimentul pentru obiecte pe partea pasagerului.
- Eliberați mecanismul de deblocare al compartimentului.
- Apăsați limbile de blocare, compartimentul se va închide.
- Înlocuiți siguranța.
- Introduceți și blocați mecanismul de blocare.
- Închideți compartimentul pentru obiecte.
Schema siguranțelor
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | SCR (AdBlue®) |
| 2 | Încălzire volan |
| 3 | Rezervă |
| 4 | Sistem alarmă |
| 5 | Busolă date |
| 6 | Cutie automată |
| 7 | Climatizare; Încălzire; Receptor încălzire auxiliară; Încălzire parbriz față și spate; Ceas; Control presiune pneuri. |
| 8 | Comutator lumini; Senzor ploaie; Conector diagnostic; Frână de parcare; Iluminare ambientală; Senzor sistem alarmă; Faruri față. |
| 9 | Conectori USB |
| 10 | Ecran dispozitiv Infotainment |
| 11 | Iluminare vehicul – partea stângă |
| 12 | Dispozitiv Infotainment |
| 13 | Tensionatoare centuri – partea stângă |
| 14 | Climatizare/încălzire |
| 15 | blocare electrică volan |
| 16 | Phonebox |
| 17 | Tablou de bord, număr urgență |
| 18 | Cameră spate; Vedere mediu (Area View). |
| 19 | KESSY (sistem închidere și aprindere fără cheie) |
| 20 | SCR (AdBlue®) |
| 21 | Tracțiune integrală |
| 22 | Cârlig remorcă |
| 23 | Trapă panoramică glisantă |
| 24 | Iluminare vehicul – partea dreaptă |
| 25 | Închidere centralizată + ridicător geam – portieră față stânga și portieră spate stânga; Oglindă retrovizoare stângă (încălzire, funcție pliere, reglare suprafață oglindă). |
| 26 | Încălzire scaune față |
| 27 | Iluminare interior |
| Număr | Descriere |
|---|---|
| 28 | Cârlig de remorcare |
| 29 | Manetă de comandă sub volan |
| 30 | Rezervă |
| 31 | deschidere portbagaj |
| 32 | Sistem de senzori parcare; Asistent parcare. |
| 33 | Airbag; Comutator lumini de avarie. |
| 34 | ESC; ASR; Indicator control anvelope; Climatizare; Comutator lumini marșarier; Oglindă cu întunecare automată; START-STOP; Scaune spate încălzite; Frână de parcare; Comutator lumini. |
| 35 | Conector diagnostic; Cameră; Senzor radar; Detectare unghi mort. |
| 36 | Funcție încărcare USB – pentru scaune spate |
| 37 | Funcție încărcare USB – în oglinda retrovizoare interioară |
| 38 | Cârlig de remorcare |
| 39 | Închidere centralizată + ridicare geam – portieră față dreapta și portieră spate dreapta; Oglindă retrovizoare dreapta (încălzire, funcție pliere, reglare suprafață oglindă). |
| 40 | Prize 12 V |
| 41 | Tensionatoare centuri – partea dreaptă |
| 42 | Capac portbagaj; Sistem curățare faruri; Spălător faruri. |
| 43 | Amplificator muzical |
| 44 | Cârlig de remorcare |
| 45 | Scaune reglabile electric |
| 46 | Priză 230 V |
| 47 | Ștergător lunetă spate |
| 48 | Rezervă |
| 49 | Pornire motor; Comutator pedală ambreiaj. |
| 50 | Rezervă |
| 51 | Încălzire scaune spate |
| 52 | Reglare amortizor (suspensie adaptativă) |
| 53 | Încălzire lunetă spate |
| A | Ventilație scaun față – volan pe partea șoferului |
