Skoda Yeti (2009-2017) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Yeti (2009-2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Skoda Yeti (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Skoda Yeti este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în cutia de siguranțe din bord.
Codificare pe culori a siguranțelor
| Culoare siguranță | Amperi [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |

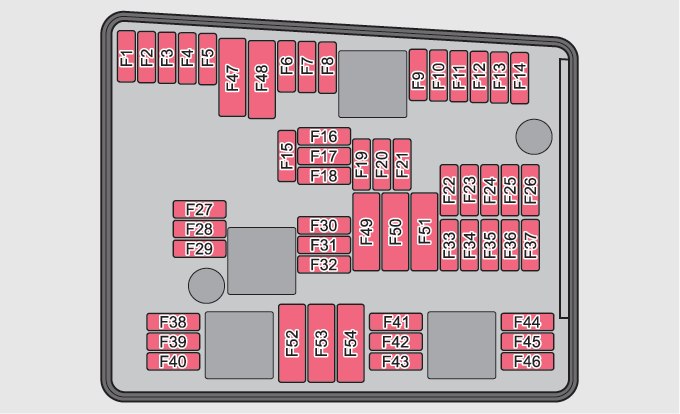

Cutia de siguranțe în compartiment motor (versiunea 1)
| Nr | Descriere | Ampere [A] |
| F1 | Unitate de control centrală;
Far principal dreapta; Far spate dreapta. |
30 |
| F2 | Electrovalve pentru Sistem antiblocare roți (ABS) | 20 |
| F3 | Nealocat | – |
| F4 | Circuit de măsurare | 5 |
| F5 | Claxon | 15 |
| F6 | Nealocat | – |
| F7 | Electrovalvă pentru dozarea combustibilului | 15 |
| F8 | Nealocat | |
| F9 | Filtru cu cărbune activ;
Electrovalvă recirculare gaze de eșapament. |
10 |
| F10 | Pompă diagnostic scurgeri | 10 |
| F11 | Senzor de oxigen înainte de catalizator;
Unitate de control motor. |
10 |
| F12 | Senzor de oxigen după catalizator | 10 |
| F13 | Unitate de control Cutie automată | 15 |
| F14 | Nealocat | – |
| F15 | Pompă lichid răcire | 10 |
| F 16 | Nealocat | |
| F17 | Set semnalizatoare;
Manetă Ștergător parbriz față și manetă semnalizatoare. |
5 |
| F18 | Amplificator audio (sistem audio) | 30 |
| F19 | Radio | 30 |
| F20 | Telefon | 5 |
| F21 | Nealocat | – |
| F22 | Nealocat | – |
| F23 | Unitate de control motor | 10 |
| F24 | Unitate de control pentru bus CAN | 5 |
| F25 | Nealocat | – |
| F26 | Nealocat | – |
| F27 | Nealocat | – |
| F28 | Unitate de control motor | 15 |
| F29 | Pornire pentru funcționarea pompei lichidului de răcire | 5 |
| F30 | Unitate de control pentru încălzire suplimentară | 20 |
| F31 | Ștergător față | 30 |
| F32 | Gol | – |
| F33 | Gol | – |
| F34 | Gol | – |
| F35 | Gol | – |
| F36 | Gol | – |
| F37 | Gol | – |
| F38 | Ventilator radiator, valve | 10 |
| F39 | Comutator pedală ambreiaj;
Comutator pedală frână. |
5 |
| F40 | Bobine de aprindere | 20 |
| F41 | Gol | – |
| F42 | Pornire pompă combustibil | 5 |
| F43 | Gol | – |
| F44 | Gol | – |
| F45 | Gol | – |
| F46 | Gol | – |
| F47 | Unitate de control centrală;
Far principal stânga; Far spate stânga. |
30 |
| F48 | Pompă pentru Sistem antiblocare roți (ABS) | 40 |
| F49 | Alimentare pentru terminalul 15 (aprindere pornită) | 40 |
| F50 | Gol | – |
| F51 | Gol | – |
| F52 | Releu alimentare – terminal X a) | 40 |
| F53 | Echipament suplimentar | 50 |
| F54 | Gol | – |
| a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | ||

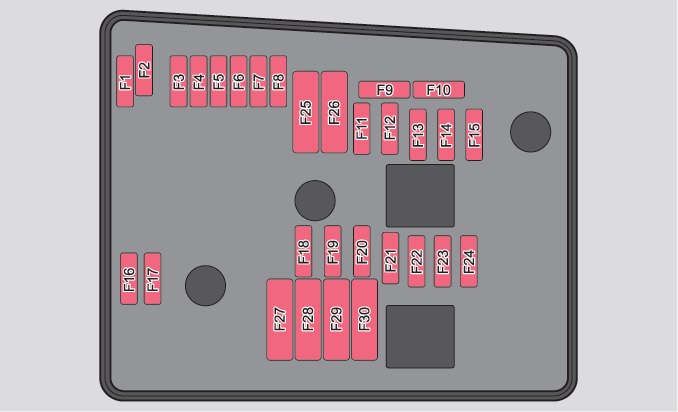

Cutia de siguranțe în compartiment motor (versiunea 2)
Skoda Yeti – siguranțe – compartiment motor (versiunea 2)
| Nr | Descriere | Ampere [A] |
| F1 | Nealocat | – |
| F2 | Unitate control cutie automată DQ 200 | 30 |
| F3 | Circuit măsurare | 5 |
| F4 | Electrovalve pentru Sistem antiblocare roți (ABS) | 30/20 |
| F5 | Unitate control cutie automată | 15 |
| F6 | Set semnalizatoare;
Manetă ștergător față și manetă semnalizatoare. |
5 |
| F7 | Terminal alimentare 15, pornire | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Unitate control motor, releu principal | 5/10 |
| F11 | Unitate control încălzire suplimentară | 20 |
| F12 | Unitate control pentru bus CAN | 5 |
| F13 | Unitate control motor | 15/30 |
| F14 | Aprindere | 20 |
| F15 | Sondă lambda;
Senzor NOx; Releu pompă combustibil. |
15 |
| Releu sistem bujii incandescente | 5 | |
| F 16 | Unitate control centrală;
Far principal dreapta; Far spate dreapta |
30 |
| F17 | Claxon | 15 |
| F18 | Amplificator pentru procesor audio digital | 30 |
| F19 | Ștergător parbriz față | 30 |
| F20 | Pompă apă | 10 |
| F21 | Senzor de oxigen | 10/15 |
| F22 | Comutator pedală ambreiaj;
Comutator pedală frână. |
5 |
| F23 | Pompă aer secundară | 5 |
| Debitmetru aer | 10 | |
| Pompă combustibil înaltă presiune | 15 | |
| F24 | Filtru cu cărbune activ;
Supapă recirculare gaze evacuare. |
10 |
| F25 | Pompă pentru ABS | 30/40 |
| F26 | Modul control central;
Far principal stânga; Far spate stânga. |
30 |
| F27 | Pompă aer secundară | 40 |
| Sistemul bujiilor incandescente | 50 | |
| F28 | Gol | – |
| F29 | Terminal alimentare 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | ||

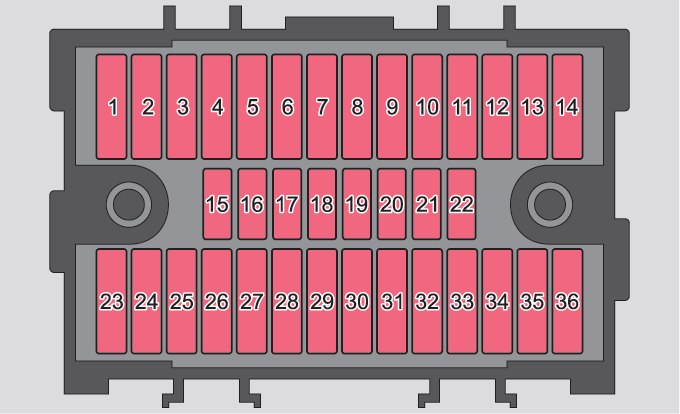

Cutia de siguranțe în bord
| Nr | Descriere | Ampere [A] |
| 1 | Încălzirea ventilației cutiei de schimbare (motor diesel) | 10 |
| Unitate de control cutie automată DQ200 | 10 | |
| 2 | Accesoriu remorcă | 20 |
| 3 | Accesoriu remorcă | 15 |
| 4 | Gol | – |
| 5 | Ventilator aer pentru încălzire;
Ventilator radiator; Sistem climatizare; Climatronic. |
40 |
| 6 | Ștergător spate | 15 |
| 7 | Gol | – |
| 8 | Accesoriu remorcă | 15 |
| 9 | Unitate de control centrală – iluminare interioară | 10 |
| 10 | Senzor ploaie, întrerupător lumină, priză diagnostic | 10 |
| 11 | Semnalizator stânga | 10 |
| 12 | Semnalizator dreapta | 10 |
| 13 | Radio;
Schimbător valută pentru navigație mobilă. |
15 |
| 14 | Accesoriu remorcă | 5 |
| 15 | Întrerupător lumină | 5 |
| 16 | Duze spălare încălzite, regulator încălzire scaun | 5 |
| 17 | Unitate de control pentru reglarea luminilor și rotirea farurilor | 5 |
| 18 | Priză diagnostică, unitate de control motor, senzor frână | 10 |
| 19 | Unitate de control Sistem antiblocare roți (ABS), ESP;
Comutator control presiune aer în pneuri; Unitate de control asistență parcare; Comutator mod Offroad. |
5 |
| 20 | Comutator și unitate de control sistem airbag | 5 |
| 21 | WIV;
Lumină de poziție; Oglinzi retrovizoare încălzite; Senzor presiune; Pregătire pentru telefon; Contor masă aer. |
5 |
| 22 | Set semnalizatoare;
Unitate de control electromecanică; Asistență la direcție; Haldex. |
5 |
| 23 | Închidere centralizată și capac compartiment motor | 15 |
| 24 | Geam electric scaun spate | 30 |
| 25 | Încălzire lunetă spate | 25 |
| Încălzire lunetă spate;
Încălzire suplimentară (încălzire și ventilare la staționare). |
30 | |
| 26 | Priză alimentare în portbagaj | 20 |
| 27 | Trapă electrică culisantă și înclinabilă;
Jaluzea parasolară electrică. |
30 |
| 28 | Releu pompă combustibil;
Unitate de control pompă combustibil; Supape injecție. |
15 |
| 29 | Parbriz | 30 |
| 30 | Brichetă față și spate | 20 |
| 31 | Sistem curățare faruri | 20 |
| 32 | Încălzire scaune față | 20 |
| 33 | Încălzire;
Climatizare; Climatronic. |
7,5 |
| 34 | Alarmă, claxon de rezervă | 5 |
| 35 | Unitate de control cutie automată DQ200 | 10 |
| 36 | Nealocat | – |
Skoda Yeti (2010) – schema bloc siguranțe
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Skoda Yeti este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în bloc siguranțe în bord.
Codificare culori a siguranțelor
| Culoare siguranță | Amperi [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Bloc siguranțe în compartiment motor (versiunea 1)
| Nr | Descriere | Ampere [A] |
| F1 | Unitate control centrală; Faro principal dreapta; Faro spate dreapta. | 30 |
| F2 | Electrovalve pentru Sistem antiblocare roți (ABS) | 20 |
| F3 | Nealocat | – |
| F4 | Circuit măsurare | 5 |
| F5 | Claxon | 15 |
| F6 | Nealocat | – |
| F7 | Electrovalvă dozare combustibil | 15 |
| F8 | Nealocat | |
| F9 | Filtru cu cărbune activ; Electrovalvă recirculare gaze evacuare. | 10 |
| F10 | Pompă diagnostic scurgeri | 10 |
| F11 | Senzor de oxigen înainte de catalizator; Unitate control motor. | 10 |
| F12 | Senzor de oxigen după catalizator | 10 |
| F13 | Unitate control cutie automată | 15 |
| F14 | Nealocat | – |
| F15 | Pompă lichid răcire | 10 |
| F 16 | Nealocat | |
| F17 | Set semnalizatoare; Manetă ștergător față și manetă semnalizatoare. | 5 |
| F18 | Amplificator audio (sistem audio) | 30 |
| F19 | Radio | 30 |
| F20 | Telefon | 5 |
| F21 | Nealocat | – |
| F22 | Nealocat | – |
| F23 | Unitate control motor | 10 |
| F24 | Unitate control pentru bus CAN | 5 |
| F25 | Nealocat | – |
| F26 | Nealocat | – |
| F27 | Nealocat | – |
| F28 | Unitate control motor | 15 |
| F29 | Pornire pentru pomparea lichidului de răcire | 5 |
| F30 | Unitate control pentru încălzire suplimentară | 20 |
| F31 | Ștergător față | 30 |
| F32 | Nealocat | – |
| F33 | Nealocat | – |
| F34 | Nealocat | – |
| F35 | Nealocat | – |
| F36 | Nealocat | – |
| F37 | Nealocat | – |
| F38 | Ventilator radiator, valve | 10 |
| F39 | Comutator pedală ambreiaj; Comutator pedală frână. | 5 |
| F40 | Bobine de aprindere | 20 |
| F41 | Nealocat | – |
| F42 | Pornire pompă combustibil | 5 |
| F43 | Nealocat | – |
| F44 | Nealocat | – |
| F45 | Nealocat | – |
| F46 | Nealocat | – |
| F47 | Unitate control centrală; Far principal stânga; Far spate stânga. | 30 |
| F48 | Pompă pentru Sistem antiblocare roți (ABS) | 40 |
| F49 | Alimentare pentru bornă 15 (aprindere pornită) | 40 |
| F50 | Nealocat | – |
| F51 | Nealocat | – |
| F52 | Releu de alimentare – bornă X a) | 40 |
| F53 | Accesorii | 50 |
| F54 | Nealocat | – |
| a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestei borne sunt dezactivate automat. | ||
Cutia de siguranțe în compartiment motor (versiunea 2)
| Nr | Descriere | Ampere [A] |
| F1 | Nealocat | – |
| F2 | Modul control cutie automată DQ 200 | 30 |
| F3 | Circuit de măsurare | 5 |
| F4 | Electrovalve pentru Sistem antiblocare roți (ABS) | 30/20 |
| F5 | Modul control cutie automată | 15 |
| F6 | Set semnalizatoare; Manetă ștergător față și manetă semnalizatoare. | 5 |
| F7 | Clema alimentare 15, r Demaror | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Modul control motor, releu principal. | 5/10 |
| F11 | Modul control pentru încălzire suplimentară | 20 |
| F12 | Modul control pentru bus CAN | 5 |
| F13 | Modul control motor | 15/30 |
| F14 | Aprindere | 20 |
| F15 | Sondă lambda; Senzor NOx; Releu pompă combustibil. | 15 |
| Releu sistem bujii incandescente | 5 |
| F 16 | Unitate de control central; Faro principal dreapta; Faro spate dreapta. | 30 |
| F17 | Claxon | 15 |
| F18 | Amplificator pentru procesor audio digital | 30 |
| F19 | Ștergător parbriz față | 30 |
| F20 | Supapă de control presiune combustibil | 10 |
| F21 | Senzor de oxigen | 10/15 |
| F22 | Comutator pedală ambreiaj; Comutator pedală frână. | 5 |
| F23 | Pompă lichid răcire | 5 |
| Electrovalvă de control presiune supraalimentare; Supapă de comutare radiator. | 10 | |
| F24 | Filtru cu cărbune activ; Supapă de recirculare gaze de eșapament. | 10 |
| F25 | Unitate de control Sistem antiblocare roți (ABS) | 40 |
| F26 | Unitate de control central; Faro principal stânga; Faro spate stânga. | 30 |
| F27 | Sistem bujii incandescente | 50 |
| F28 | Nealocat | – |
| F29 | Alimentare habitaclu | 50 |
| F30 | Terminal Xa) | 40 |
| a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestei borne sunt dezactivate automat. | ||
Cutia de siguranțe în bord
| Nr | Descriere | Amp [A] |
| 1 | Încălzire ventilație cutie automată (motor diesel). | 10 |
| Modul control cutie automată DQ200 | 10 | |
| 2 | Accesoriu remorcă | 20 |
| 3 | Accesoriu remorcă | 15 |
| 4 | Gol | – |
| 5 | Ventilator aer pentru încălzire; Ventilator radiator; Sistem climatizare; Climatronic. | 40 |
| 6 | Ștergător spate | 15 |
| 7 | Gol | – |
| 8 | Accesoriu remorcă | 15 |
| 9 | Modul control central – iluminare interior | 10 |
| 10 | Senzor ploaie; Comutator lumină; Priză diagnostic. | 10 |
| 11 | Semnalizator stânga | 10 |
| 12 | Semnalizator dreapta | 10 |
| 13 | Radio, schimbător valute pentru navigație mobilă | 15 |
| 14 | Accesoriu remorcă | 5 |
| 15 | Comutator lumină | 5 |
| 16 | Duze spălare încălzite; Reglaj încălzire scaun. | 5 |
| 17 | Modul control pentru reglaj lumini și rotație faruri. | 5 |
| 18 | Priză diagnostic; Centralina motor; Senzor frână. | 10 |
| 19 | Unitate control Sistem antiblocare roți (ABS), ESP; Comutator control presiune pneuri; Unitate control asistență parcare; Comutator mod Offroad. | 5 |
| 20 | Comutator și unitate control sistem airbag | 5 |
| 21 | WIV; Lumină de poziție; Oglinzi retrovizoare încălzite; Senzor presiune; Pregătire pentru telefon; Măsurător masă aer. | 5 |
| 22 | Set de semnalizatoare; Unitate control servodirecție electromecanică; Haldex. | 5 |
| 23 | Închidere centralizată și copertină compartiment motor | 15 |
| 24 | Geam electric scaun spate | 30 |
| 25 | Încălzire lunetă spate | 25 |
| Încălzire lunetă spate, Încălzire suplimentară (încălzire și ventilare în staționare). | 30 | |
| 26 | Priză alimentare în portbagaj | 20 |
| 27 | Trapă electrică culisantă; Perdea parasolară electrică. | 30 |
| 28 | Releu pompă combustibil; Centralina pompă combustibil; Valve injectoare. | 15 |
| 29 | Parbriz | 30 |
| 30 | Brichetă față și spate | 20 |
| 31 | Sistem curățare faruri | 20 |
| 32 | Încălzire scaune față | 20 |
| 33 | Încălzire, climatizare; Climatronic. | 7,5 |
| 34 | Alarmă, claxon de rezervă | 5 |
| 35 | Centralina cutie automată DQ200 | 10 |
| 36 | Gol | – |
Skoda Yeti (2011) – schema cutiei de siguranțe
Anul producției: 2011.
Siguranță brichetă (priză de alimentare) în Skoda Yeti este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichete față și spate) în blocul siguranțe al bordului.
Codificarea culorilor siguranțelor
| Culoare siguranță | Amperaj [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Bloc siguranțe în compartiment motor
| Nr | Descriere | Amperaj [A] |
| F1 | Nealocat | – |
| F2 | Controler transmisie automată DQ 200 | 30 |
| F3 | Circuit măsurare | 5 |
| F4 | Unitate control Sistem antiblocare roți (ABS) | 20 |
| F5 | Controler transmisie automată | 15 |
| F6 | Set semnalizatoare; Manetă ștergător și manetă semnalizatoare. | 5 |
| F7 | Conexiune alimentare 15, pornire | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Unitate control motor, releu principal | 5/10 |
| F11 | Unitate control pentru încălzire suplimentară | 20 |
| F12 | Unitate control pentru bus CAN | 5 |
| F13 | Unitate control motor | 15/30 |
| F14 | Aprindere | 20 |
| F15 | Sondă lambda; Senzor NOx; Releu pompă combustibil. | 15 |
| Releu sistem bujii de aprindere | 5 |
| F 16 | Unitate de control central; Faro principal dreapta; Faro spate dreapta. | 30 |
| F17 | Claxon | 15 |
| F18 | Amplificator pentru procesor audio digital | 30 |
| F19 | Ștergător parbriz | 30 |
| F20 | Electrovalvă control presiune combustibil | 10 |
| F21 | Senzor de oxigen | 15/10/20 |
| F22 | Comutator pedală ambreiaj; Comutator pedală frână. | 5 |
| F23 | Pompă lichid răcire | 5 |
| Electrovalvă control presiune supraalimentare; Supapă comutare radiator. | 10 | |
| Pompă combustibil înaltă presiune | 15 | |
| F24 | Filtru cărbune activ; Supapă recirculare gaze evacuare. | 10 |
| F25 | Unitate control Sistem antiblocare roți (ABS) | 40 |
| F26 | Unitate de control central; Faro principal stânga; Faro spate stânga. | 30 |
| F27 | Sistemul bujiilor de aprindere | 50 |
| F28 | Încălzire parbriz | 50 |
| F29 | Alimentare internă | 50 |
| F30 | Terminal Xa) | 40 |
| a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | ||
Bloc siguranțe în bord
bord
| Nr | Amperaje | Amperaje [A] |
| 1 | Încălzirea ventilației cutiei automate (motor diesel) | 10 |
| Controler transmisie automată DQ200 | 10 | |
| 2 | Accesoriu remorcă | 20 |
| 3 | Accesoriu remorcă | 15 |
| 4 | Set semnalizatoare; Manetă ștergător parbriz; Manetă semnalizatoare. | 5 |
| 5 | Ventilator încălzire; Ventilator radiator; Sistem climatizare; Climatronic. | 40 |
| 6 | Ștergător lunetă spate | 15 |
| 7 | Telefon | – |
| 8 | Accesoriu remorcă | 15 |
| 9 | Unitate control centrală; Iluminare interioară; Lumină spate anti-ceață. | 10 |
| 10 | Senzor ploaie; Comutator lumină; Priză diagnostic | 10 |
| 11 | Semnalizator stânga | 10 |
| 12 | Semnalizator dreapta | 10 |
| 13 | Radio, schimbător valute pentru navigație mobilă | 15 |
| 14 | Accesoriu remorcă | 5 |
| 15 | Comutator lumină | 5 |
| 16 | Duze spălare încălzite | 5 |
| 17 | Unitate control pentru reglarea luminilor și mișcarea farurilor | 5 |
| 18 | Priză diagnostic, controler motor, senzor frână | 10 |
| 19 | Unitate control Sistem antiblocare roți (ABS), ESP; Comutator control presiune aer în pneuri; Unitate control asistență parcare; Comutator mod Offroad; Buton pornire / oprire. | 5 |
| 20 | Comutator și unitate control sistem airbag | 5 |
| 21 | WIV; Lumină de poziție; Oglinzi retrovizoare încălzite; Senzor presiune; Pregătire pentru telefon; Măsurător masă aer. | 5 |
| 22 | Set semnalizatoare; Unitate control asistență electrică la direcție; Haldex. | 5 |
| 23 | Închidere centralizată și capac compartiment motor | 15 |
| 24 | Geam electric scaun spate | 30 |
| 25 | Încălzire lunetă spate | 25 |
| Încălzire lunetă spate; Încălzire suplimentară (încălzire și ventilare la staționare). | 30 | |
| 26 | Priză alimentare în portbagaj | 20 |
| 27 | Trapă electrică glisantă și înclinabilă; Cortină electrică parasolar. | 30 |
| 28 | Releu pompă combustibil; Controler pompă combustibil; Injectoare. | 15 |
| 29 | Parbriz | 30 |
| 30 | Brichetă față și spate | 20 |
| 31 | Sistem curățare faruri | 20 |
| 32 | Încălzire scaun față; Regulator încălzire scaun. | 20 |
| 33 | Încălzire; Climatizare; Climatronic | 7,5 |
| 34 | Alarmă, claxon de rezervă | 5 |
| 35 | Controler cutie automată DQ200 | 10 |
| 36 | Gol | – |
Skoda Yeti (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Skoda Yeti este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în cutia de siguranțe din bord.
Codificare pe culori a siguranțelor
| Culoare siguranță | Ampere [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| F1 | Nealocat |
| F2 | Controler transmisie automată DQ 200 |
| F3 | Circuit de măsurare |
| F4 | Unitate control Sistem antiblocare roți (ABS) |
| F5 | Controler transmisie automată |
| F6 | Set de indicatori; Manetă ștergător/Ștergătoare parbriz și manetă semnalizatoare |
| F7 | Conexiune alimentare 15, aprindere |
| F8 | Radio |
| F9 | Telefon |
| F10 | Unitate control motor, releu principal |
| F11 | Unitate control pentru încălzire suplimentară |
| F12 | Unitate control pentru bus CAN |
| F13 | Unitate control motor |
| F14 | Aprindere |
| F15 | Sondă lambda; Senzor NOx; Releu pompă combustibil. |
| Releu sistem bujii incandescente |
| F 16 | Unitate de control centrală; Faro principal dreapta; Faro spate dreapta. |
| F17 | Claxon |
| F18 | Amplificator pentru procesor audio digital |
| F19 | Ștergător parbriz |
| F20 | Supapă de control a presiunii combustibilului |
| F21 | Senzor de oxigen |
| F22 | Comutator pedala ambreiaj; Comutator pedala frână. |
| F23 | Pompă lichid răcire |
| Electrovalvă de control a presiunii de supraalimentare; Supapă de comutare radiator. | |
| Pompă combustibil înaltă presiune | |
| F24 | Filtru cu cărbune activ; Supapă recirculare gaze evacuare. |
| F25 | Unitate de control Sistem antiblocare roți (ABS) |
| F26 | Unitate de control centrală; Faro principal stânga; Faro spate stânga. |
| F27 | Sistemul bujiilor incandescente |
| F28 | Încălzire parbriz |
| F29 | Alimentare internă |
| F30 | Terminal Xa) |
| a) Pentru a nu descărca inutil bateria în timpul pornirii motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | |
Cutia de siguranțe în bord
| Nr | Descriere |
| 1 | Încălzirea ventilației transmisiei (motor diesel) |
| Controler transmisie automată DQ200 | |
| 2 | Accesoriu remorcă |
| 3 | Accesoriu remorcă |
| 4 | Set semnalizatoare; Manetă ștergător parbriz; Manetă semnalizatoare. |
| 5 | Ventilator aer pentru încălzire; Ventilator radiator; Sistem climatizare; Climatronic. |
| 6 | Ștergător lunetă spate |
| 7 | Telefon |
| 8 | Accesoriu remorcă |
| 9 | Unitate control centrală; Iluminare interioară; Lumină spate proiectoare ceață. |
| 10 | Senzor ploaie; Comutator lumină; Priză diagnostic. |
| 11 | Semnalizatoare viraj stânga |
| 12 | Semnalizatoare viraj dreapta |
| 13 | Radio, schimbător valute pentru navigație mobilă |
| 14 | Accesoriu remorcă |
| 15 | Comutator lumină |
| 16 | Duze încălzite pentru ștergător parbriz |
| 17 | Unitate control pentru reglarea luminilor și rotirea farurilor |
| 18 | Priză diagnostic; Controler motor; Senzor frână. |
| 19 | Unitate control Sistem antiblocare roți (ABS), ESP; Comutator control presiune aer în pneuri; Unitate control asistență parcare; Comutator mod Offroad; Buton pornire / oprire. |
| 20 | Comutator și unitate control sistem airbag |
| 21 | WIV; Lumini de poziție; Oglinzi retrovizoare încălzite; Senzor presiune; Pregătire pentru telefon; Măsurător masă aer. |
| 22 | Set semnalizatoare; Unitate control asistență electrică direcție; Haldex. |
| 23 | Închidere centralizată și capac compartiment motor |
| 24 | Geam electric spate |
| 25 | Încălzire lunetă spate |
| Încălzire lunetă spate; Încălzire suplimentară (încălzire și ventilare la staționare). | |
| 26 | Priză alimentare în portbagaj |
| 27 | Trapă electrică culisantă și înclinabilă; Jaluzea electrică parasolar |
| 28 | Releu pompă combustibil; Controler pompă combustibil; Injectoare. |
| 29 | Parbriz |
| 30 | Brichetă față și spate |
| 31 | Sistem curățare faruri |
| 32 | Încălzire scaun față; Regulator încălzire scaun. |
| 33 | Încălzire; Climatizare; Climatronic. |
| 34 | Alarmă; Claxon de rezervă. |
| 35 | Controler cutie automată DQ200 |
| 36 | Player DVD |
Skoda Yeti (2013) – schema cutiei de siguranțe
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Skoda Yeti (2017) este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în blocul siguranțe al bordului.
Codificare pe culori a siguranțelor
| Culoare siguranță | Ampere [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Bloc siguranțe în bord
| Nr | Descriere |
| 1 | Încălzire ventilație cutie automată (motor diesel), Modul control cutie automată DQ200 |
| 2 | Accesoriu remorcă |
| 3 | Accesoriu remorcă |
| 4 | Set semnalizatoare; Manetă ștergător față; Manetă semnalizatoare; Cameră video. |
| 5 | Ventilator încălzire; Ventilator radiator; Sistem climatizare; Climatronic. |
| 6 | Ștergător lunetă spate |
| 7 | Telefon |
| 8 | Accesoriu remorcă |
| 9 | Modul control tensiune vehicul – iluminare interioară, lumină spate proiectoare de ceață |
| 10 | Senzor ploaie, întrerupător lumini, priză diagnostic |
| 11 | Semnalizatoare partea stângă |
| 12 | Semnalizatoare partea dreaptă |
| 13 | Radio, schimbător valute pentru navigație mobilă |
| 14 | Accesoriu remorcă |
| 15 | Întrerupător lumini |
| 16 | Haldex |
| 17 | Modul control pentru reglare lumini și rotație faruri |
| 18 | Priză diagnostică; Centralina motor; Senzor frână. |
| 19 | Unitate control Sistem antiblocare roți (ABS), ESP; Comutator control presiune pneuri; Unitate control asistență parcare; Comutator mod OFF ROAD; Buton START STOP. |
| 20 | Comutator și unitate control sistem airbag |
| 21 | WIV; Lumini de poziție; Oglinzi retrovizoare electrice; Senzor presiune; Pregătire pentru telefon; Măsurător masă aer. |
| 22 | Set de semnalizatoare; Unitate control servodirecție electromecanică. |
| 23 | Închidere centralizată și acoperire capotă |
| 24 | Geam electric scaun spate |
| 25 | Încălzire lunetă spate; Încălzire staționară și ventilare. |
| 26 | Priză alimentare în portbagaj |
| 27 | Trapă electrică culisantă și rabatabilă; Jaluzea parasolar electrică. |
| 28 | Pompă combustibil; Injectoare. |
| 29 | Parbriz |
| 30 | Brichetă față și spate |
| 31 | Sistem curățare faruri |
| 32 | Încălzire scaun față; Regulator încălzire scaun. |
| 33 | Încălzire; Climatizare; Climatronic; Telecomandă pentru încălzire staționară. |
| 34 | Alarmă; Claxon de rezervă. |
| 35 | Centralina cutie automată DQ200 |
| 36 | CD/DVD |
Bloc siguranțe în compartiment motor
| Nr | Descriere |
| F1 | Nealocat |
| F2 | Modul control cutie automată |
| F3 | Circuit de măsurare |
| F4 | Modul control Sistem antiblocare roți (ABS) |
| F5 | Modul control cutie automată |
| F6 | Set de indicatoare; Manetă ștergător față; Manetă semnalizatoare. |
| F7 | Bloc siguranțe alimentare 15; Demaror. |
| F8 | Radio |
| F9 | Telefon |
| F10 | Modul control motor |
| F11 | Modul control suplimentar pentru încălzire și ventilare |
| F12 | Modul control magistrală date |
| F13 | Modul control motor |
| F14 | Aprindere |
| F15 | Senzor de oxigen; Releu pompă combustibil; Sistem bujii incandescente. |
| F 16 | Unitate control tensiune vehicul, far dreapta, lumină spate dreapta. |
| F17 | Claxon |
| F18 | Amplificator pentru procesor audio digital |
| F19 | Ștergătoare parbriz |
| F20 | Supapă control presiune combustibil |
| F21 | Senzor de oxigen |
| F22 | Comutator pedală ambreiaj; Comutator pedală frână. |
| F23 | Pompă lichid răcire; Supapă electromagnetică reglare presiune supraalimentare; Supapă comutare radiator; Pompă combustibil înaltă presiune. |
| F24 | Filtru cu cărbune activ; Supapă recirculare gaze evacuare; Ventilator radiator. |
| F25 | Unitate control Sistem antiblocare roți (ABS) |
| F26 | Unitate control tensiune vehicul, far stânga, lumină spate stânga |
| F27 | Sistem bujii incandescente |
| F28 | Încălzire parbriz |
| F29 | Alimentare habitaclu |
| F30 | Terminal X a) |
| a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | |
Skoda Yeti (2014) – schema cutiei de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Skoda Yeti este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în blocul siguranțe al bordului.
Culorile siguranțelor
| Culoare siguranță | Ampere [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Bloc siguranțe în bord
Skoda Yeti – siguranțe – bord
| Nr | Descriere |
| 1 | Încălzire ventilație cutie (motor diesel); Modul control cutie automată DSG. |
| 2 | Cârlig remorcă |
| 3 | Cârlig remorcă |
| 4 | Set semnalizatoare; Manetă ștergător față; Manetă semnalizatoare; Cameră video. |
| 5 | Ventilator încălzire; Ventilator radiator; Sistem climatizare; Climatronic. |
| 6 | Ștergător spate |
| 7 | Telefon |
| 8 | Cârlig remorcă |
| 9 | Unitate control tensiune vehicul – iluminare interioară, lumină spate anti-ceață |
| 10 | Senzor ploaie, întrerupător lumini, conector diagnostic, lumină detașabilă |
| 11 | Faruri semnalizare stânga |
| 12 | Faruri semnalizare dreapta |
| 13 | Radio; DVD. |
| 14 | Unitate control centrală, unitate control motor |
| 15 | Întrerupător lumini |
| 16 | Haldex |
| 17 | Modul control KESSY; Blocare volan. |
| 18 | Conector diagnostic Modul control motor Senzor frână Haldex. |
| 19 | Unitate control Sistem antiblocare roți (ABS), ESP; Comutator control presiune pneuri; Unitate control asistență parcare; Comutator mod OFF ROAD; Buton START STOP. |
| 20 | Comutator și unitate control sistem airbag |
| 21 | WIV; Lumină spate; Oglindă retrovizoare întunecată; Senzor presiune; Pregătire telefon; Senzor flux aer; Unitate control pentru reglarea unghiului și înclinării farurilor. |
| 22 | Modul control set semnalizatoare pentru servodirecție electromecanică; Unitate control magistrală date. |
| 23 | Închidere centralizată și capac compartiment motor |
| 24 | Geam spate electric |
| 25 | Încălzire lunetă; Încălzire staționară și ventilare. |
| 26 | Priză alimentare în portbagaj |
| 27 | Trapă electrică culisantă și rabatabilă; Jaluzea parasolar electrică. |
| 28 | Pompă combustibil, injectoare |
| 29 | Parbriz |
| 30 | Brichetă față și spate |
| 31 | Sistem curățare faruri |
| 32 | Încălzire scaun față; Reglator încălzire scaun, |
| 33 | Încălzire; Climatizare; Climatronic; Telecomandă pentru încălzire staționară. |
| 34 | Alarmă; Claxon de rezervă. |
| 35 | Modul control cutie automată DSG |
| 36 | Cârlig remorcă |
Bloc siguranțe în compartiment motor
| Nr | Descriere |
| F1 | Nealocat |
| F2 | Modul control cutie automată |
| F3 | Circuit măsurare |
| F4 | Modul control Sistem antiblocare roți (ABS) |
| F5 | Modul control cutie automată |
| F6 | Nealocat |
| F7 | Terminal alimentare 15, demaror |
| F8 | Radio |
| F9 | Nealocat |
| F10 | Modul control motor |
| F11 | Modul control încălzire și ventilare suplimentară |
| F12 | Modul control magistrală date |
| F13 | Modul control motor |
| F14 | Aprindere |
| F15 | Senzor de oxigen; Releu pompă combustibil; Sistem bujii aprindere. |
| F 16 | Unitate control tensiune vehicul; Faro dreapta; Lumină spate dreapta. |
| F17 | Claxon |
| F18 | Amplificator pentru procesor audio digital |
| F19 | Ștergător parbriz |
| F20 | Supapă control presiune combustibil; Pompă înaltă presiune. |
| F21 | Senzor de oxigen |
| F22 | Comutator pedală ambreiaj, comutator pedală frână |
| F23 | Pompă lichid răcire; Supapă electromagnetică reglare presiune supraalimentare; Supapă comutare radiator; Pompă înaltă presiune combustibil. |
| F24 | Filtru cu cărbune activ; Supapă recirculare gaze evacuare; Ventilator radiator. |
| F25 | Unitate control Sistem antiblocare roți (ABS) |
| F26 | Unitate control tensiune vehicul; Faro stânga; Lumină spate stânga. |
| F27 | Sistem bobine de aprindere |
| F28 | Încălzire parbriz |
| F29 | Alimentare habitaclu |
| F30 | Terminal Xa) |
| a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | |
Skoda Yeti (2015) – schema cutiei de siguranțe
Anul producției: 2015.
Siguranță brichetă (priză de alimentare) în Skoda Yeti (2017) este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în blocul siguranțe al bordului.
Codificare pe culori a siguranțelor
| Culoare siguranță | Ampere [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Bloc siguranțe în bord
| Nr | Descriere |
| 1 | Încălzire ventilație cutie automată (motor diesel); Controler cutie automată DSG. |
| 2 | Cârlig remorcă – lumină stânga |
| 3 | Cârlig remorcă – lumină dreapta |
| 4 | Set de semnalizatoare; Manetă ștergător față; Manetă semnalizator direcție; Cameră video. |
| 5 | Ventilator încălzire; Ventilator radiator; Sistem climatizare; Climatronic. |
| 6 | Ștergător spate |
| 7 | Telefon |
| 8 | Cârlig remorcă – contact în priză |
| 9 | Unitate control tensiune vehicul – iluminare interioară, lumină spate proiectoare ceață. |
| 10 | Senzor ploaie; Comutator lumină; Conector diagnostic; Lumină retractabilă. |
| 11 | Semnalizatoare viraj stânga |
| 12 | Semnalizatoare viraj dreapta |
| 13 | Radio, DVD |
| 14 | Unitate control centrală; Unitate control motor. |
| 15 | Comutator lumină |
| 16 | Haldex |
| 17 | Controler KESSY; Blocare volan. |
| 18 | Priză diagnostică; Controler motor; Senzor frână; Haldex. |
| 19 | Unitate control Sistem antiblocare roți (ABS), ESP; Comutator control presiune pneuri; Unitate control asistență parcare; Comutator mod OFF ROAD; Buton START STOP. |
| 20 | Comutator și unitate control sistem airbag |
| 21 | WIV; Lumină spate; Oglindă întunecată; Senzor presiune; Pregătire pentru telefon; Senzor debit aer; Unitate control pentru reglarea intensității și înclinării farurilor. |
| 22 | Controler set semnalizatoare pentru servodirecție electromecanică; Unitate control magistrală date. |
| 23 | Închidere centrală și capac compartiment motor |
| 24 | Geam electric scaun spate |
| 25 | Încălzire lunetă; Încălzire staționară și ventilare. |
| 26 | Priză alimentare în portbagaj |
| 27 | Geam panoramic – trapă glisantă, jaluzea electrică. |
| 28 | Pompă combustibil, injectoare |
| 29 | Parbriz |
| 30 | Brichetă față și spate |
| 31 | Sistem curățare faruri |
| 32 | Încălzire scaun față; Reglator încălzire scaun. |
| 33 | Încălzire; Climatizare; Climatronic; Telecomandă pentru încălzire staționară. |
| 34 | Alarmă; Claxon de rezervă. |
| 35 | Unitate control cutie automată DSG. |
| 36 | Unitate control pentru detectare remorcă |
Bloc siguranțe în compartiment motor
| Nr | Descriere |
| F1 | Nealocat |
| F2 | Controler cutie automată |
| F3 | Modul date baterie |
| F4 | Unitate control Sistem antiblocare roți (ABS) |
| F5 | Controler cutie automată |
| F6 | Nealocat |
| F7 | Terminal alimentare 15, demaror |
| F8 | Radio, set semnalizatoare, telefon |
| F9 | Nealocat |
| F10 | Unitate control motor |
| F11 | Unitate control suplimentară pentru încălzire și ventilare. |
| F12 | Unitate control magistrală date |
| F13 | Unitate control motor |
| F14 | Aprindere |
| F15 | Senzor de oxigen; Pompă combustibil; Sistem bobine de aprindere. |
| F 16 | Unitate control tensiune vehicul; Faro dreapta; Lumină spate dreapta. |
| F17 | Claxon |
| F18 | Amplificator pentru procesor audio digital |
| F19 | Ștergător parbriz |
| F20 | Supapă control presiune combustibil; Pompă înaltă presiune. |
| F21 | Senzor de oxigen |
| F22 | Comutator pedală ambreiaj; Comutator pedală frână. |
| F23 | Pompă lichid răcire; Supapă electromagnetică pentru reglare presiune supraalimentare; Supapă comutare radiator; Pompă combustibil înaltă presiune. |
| F24 | Filtru cărbune activ; Supapă recirculare gaze evacuare; Ventilator radiator. |
| F25 | Unitate control Sistem antiblocare roți (ABS) |
| F26 | Unitate control tensiune vehicul, faro stânga, lumină spate stânga. |
| F27 | Sistem bobine de aprindere |
| F28 | Încălzire parbriz |
| F29 | Alimentare pentru suport cutia de siguranțe intern |
| F30 | Terminal Xa) |
| a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | |
Skoda Yeti (2016) – schema cutiei de siguranțe
Anul producției: 2016.
Siguranță brichetă (priză de alimentare) în Skoda Yeti (2017) este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în cutia de siguranțe din bord.
Codificare culori siguranțe
| Culoare siguranță | Amperi [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Cutia de siguranțe în bord
| Nr | Descriere |
| 1 | Încălzire ventilație cutie (motor diesel); Modul control cutie automată DSG. |
| 2 | Carlig remorcă – lumină stânga |
| 3 | Carlig remorcă – lumină dreapta |
| 4 | Set semnalizatoare; Manetă ștergător față; Manetă semnalizator; Cameră. |
| 5 | Ventilator încălzire; Ventilator radiator; Sistem climatizare; Climatronic. |
| 6 | Ștergător spate |
| 7 | Telefon |
| 8 | Carlig remorcă – contact în priză |
| 9 | Iluminare interioară; Lumină spate anti-ceață. |
| 10 | Senzor ploaie; Comutator lumină; Priză diagnostic. |
| 11 | Semnalizatoare partea stângă |
| 12 | Semnalizatoare partea dreaptă |
| 13 | Radio, DVD |
| 14 | Modul control central; Modul control motor. |
| 15 | Comutator lumină |
| 16 | Haldex |
| 17 | KESSY; Blocare volan. |
| 18 | Priză diagnostic; Centralina motor; senzor frână; Haldex. |
| 19 | ABS; ESP; Comutator control presiune pneuri; Asistență parcare; Comutator mod OFF ROAD; Buton START STOP. |
| 20 | Comutator airbag |
| 21 | WIV; Lumină spate; Oglindă retrovizoare întunecată; Senzor presiune; Pregătire pentru telefon; Senzor debit aer; Unitate control pentru reglarea intensității și înclinării farurilor. |
| 22 | Set semnalizatoare; Servodirecție electromecanică; Bus date. |
| 23 | Închidere centralizată și capac compartiment motor |
| 24 | Geam spate electric |
| 25 | Încălzire lunetă; Încălzire staționară și ventilație. |
| 26 | Priză alimentare în portbagaj |
| 27 | Geam panoramic – trapă glisantă și înclinabilă, cortină electrică. |
| 28 | Pompă combustibil; Injectoare; Încălzire AdBlue®. |
| 29 | Parbriz |
| 30 | Brichetă față și spate |
| 31 | Sistem curățare faruri |
| 32 | Încălzire scaun față; Reglator încălzire scaun. |
| 33 | Încălzire; Climatizare; Climatronic; Telecomandă pentru încălzire staționară. |
| 34 | Alarmă, claxon de rezervă |
| 35 | Cutie automată DSG |
| 36 | Cârlig remorcă |
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| F1 | Nealocat |
| F2 | Cutie automată |
| F3 | Modul date baterie |
| F4 | Sistem antiblocare roți (ABS) |
| F5 | Cutie automată |
| F6 | Nealocat |
| F7 | Terminal alimentare 15, pornire |
| F8 | Radio, set semnalizatoare, telefon |
| F9 | Nealocat |
| F10 | Modul control motor |
| F11 | Încălzire și ventilare suplimentară |
| F12 | Databus |
| F13 | Modul control motor |
| F14 | Aprindere |
| F15 | Senzor de oxigen; Pompă combustibil; Sistemul bujiilor de încălzire prealabilă. |
| F 16 | Unitate de control tensiune vehicul; Faro dreapta; Lumină spate dreapta. |
| F17 | Claxon |
| F18 | Amplificator pentru procesor audio digital |
| F19 | Ștergător parbriz |
| F20 | Supapă de control presiune combustibil; Pompă înaltă presiune. |
| F21 | Senzor de oxigen |
| F22 | Comutator pedală ambreiaj; Comutator pedală frână. |
| F23 | Pompă lichid răcire; Supapă electromagnetică pentru reglarea presiunii de supraalimentare; Supapă comutare radiator; Pompă combustibil înaltă presiune. |
| F24 | Filtru cu cărbune activ; Supapă recirculare gaze evacuare; Ventilator radiator. |
| F25 | Sistem antiblocare roți (ABS) |
| F26 | Unitate de control tensiune vehicul; Faro stânga; Lumină spate stânga. |
| F27 | Sistemul bujiilor de încălzire |
| F28 | Încălzire parbriz |
| F29 | Alimentare pentru suport intern cutia de siguranțe |
| F30 | Terminal Xa) |
| a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | |
Skoda Yeti (2017) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Skoda Yeti este siguranța #26 (priză de alimentare în portbagaj) și #30 (brichetă față și spate) în blocul siguranțe al bordului.
Culori codificate ale siguranțelor
| Culoare siguranță | Ampere [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
Bloc siguranțe în bord
| Nr | Descriere |
| 1 | Încălzirea supapei de ventilare a cutiei de viteze (motor diesel); Cutie automată. |
| 2 | Cârlig remorcă – lumină stânga |
| 3 | Cârlig remorcă – lumină dreapta |
| 4 | Set de semnalizatoare; Manetă ștergător parbriz; Manetă semnalizatoare; Cameră. |
| 5 | Ventilator încălzire; Ventilator radiator; Sistem climatizare; Climatronic. |
| 6 | Ștergător lunetă spate |
| 7 | Conexiune alertă |
| 8 | Cârlig remorcă – contact în priză |
| 9 | Iluminare interioară; Lumină spate ceață. |
| 10 | Senzor ploaie; Comutator lumină; Priză diagnostic. |
| 11 | Semnalizatoare stânga |
| 12 | Semnalizatoare dreapta |
| 13 | Radio |
| 14 | Sistem control central; Sistem gestionare motor. |
| 15 | Comutator lumină |
| 16 | Tracțiune integrală |
| 17 | KESSY; Blocare volan |
| 18 | Priză diagnostică; Sistem control motor; Senzor frână; Tracțiune integrală; START-STOP. |
| 19 | ABS; ESP; Comutator control presiune pneuri; Asistență parcare; Comutator mod OFF ROAD; Buton START STOP. |
| 20 | Airbag |
| 21 | Interval întreținere variabil – WIV; Lumini marșarier; Oglinzi retrovizoare întunecabile; Senzor presiune; Pregătire telefon; Măsurător debit aer; Nivelare faruri și faruri rotative. |
| 22 | Set indicatori; Servodirecție electromecanică; Magistrală date. |
| 23 | Închidere centralizată, capac portbagaj |
| 24 | Geamuri electrice – spate |
| 25 | Încălzire lunetă spate; Încălzire staționară și ventilare. |
| 26 | Priză alimentare în portbagaj |
| 27 | Trapă panoramică rabatabilă și culisantă; Control electric jaluzele parasolare. |
| 28 | Pompă combustibil; Injectoare; Încălzire AdBlue®. |
| 29 | Geamuri electrice – față, Oglindă exterioară: încălzire, funcție pliere, reglare suprafață oglindă. |
| 30 | Priză alimentare 12 V – față și spate |
| 31 | Sistem curățare faruri |
| 32 | Scaune față încălzite |
| 33 | Încălzire; Climatizare; Climatronic; Telecomandă pentru încălzire staționară. |
| 34 | Alarmă mașină, rezervă claxon |
| 35 | Cutie automată |
| 36 | Cârlig remorcă |
Bloc siguranțe în compartiment motor
Skoda Yeti – siguranțe – compartiment motor
| Nr | Descriere |
| F1 | Nealocat |
| F2 | Cutie automată; Sistem de control AdBlue. |
| F3 | Modul date baterie |
| F4 | Sistem antiblocare roți (ABS) |
| F5 | Cutie automată |
| F6 | Nealocat |
| F7 | Terminal alimentare 15, aprindere |
| F8 | Radio, set semnalizatoare, telefon |
| F9 | Nealocat |
| F10 | Modul control motor |
| F11 | Încălzire și ventilare suplimentară |
| F12 | Databus |
| F13 | Modul control motor |
| F14 | Aprindere |
| F15 | Senzor de oxigen; Pompă combustibil; Sistem bujii aprindere. |
| F16 | Far dreapta, lumină spate dreapta |
| F17 | Claxon |
| F18 | Amplificator muzical |
| F19 | Ștergătoare parbriz |
| F20 | Supapă control presiune combustibil; Pompă înaltă presiune. |
| F21 | Senzor de oxigen |
| F22 | Comutator pedală ambreiaj; Comutator pedală frână. |
| F23 | Pompă lichid răcire; Electrovalvă pentru reglare presiune supraalimentare; Supapă comutare radiator; Pompă combustibil înaltă presiune. |
| F24 | Filtru cu cărbune activ; Supapă recirculare gaze evacuare; Ventilator radiator. |
| F25 | Sistem antiblocare roți (ABS) |
| F26 | Far față stânga, lumină spate stânga |
| F27 | Sistemul bobinelor de aprindere |
| F28 | Încălzire parbriz |
| F29 | Alimentare pentru suportul intern al cutiei de siguranțe (siguranțe nr. 24,27,31,32); Scaune electrice reglabile. |
| F30 | Terminal Xa) |
| a) Pentru a nu descărca inutil bateria în timpul demarării motorului, elementele electrice ale acestui terminal sunt dezactivate automat. | |
