În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Rapid (2012-2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).

Skoda Rapid (2012 – 2013) – schema cutiei de siguranțe

Anul producției: 2012, 2013

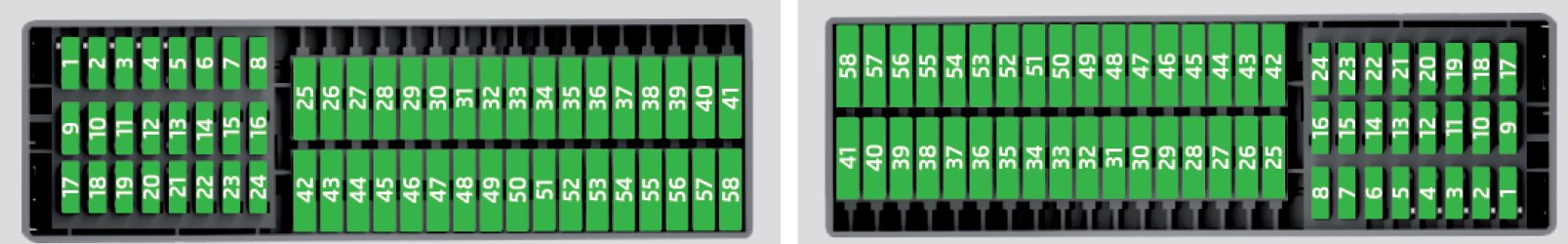

Cutia de siguranțe în bord

Număr	Consumator
1	Contact S.
2)	PORNIRE SFÂRȘIT
3)	Set de semnalizatoare, reglarea intensității farurilor, telefon, senzor nivel ulei
4	Unitate de control electronică pentru Sistem antiblocare roți (ABS) / ESC
5	Motor pe benzină: sistem de reglare a vitezei
6	Lumină de marșarier (cutie manuală)
7	Aprindere, centrală motor, cutie automată
8	Comutator pedală frână, comutator ambreiaj, ventilator răcire motor
9	Control operativ pentru încălzire, unitate de control electronică sistem climatizare, control distanță parcare, geamuri electrice, ventilator răcire motor, duze spălător parbriz
10	Convertor DC-DC
11	Reglare oglindă
12	Unitate de control pentru detectarea remorcii
13	Controler electronic transmisie automată, manetă cutie automată
14	Lumini și vizibilitate
15	Nespecificat
16	Servodirecție, tahometru, centrală motor
17	Radio (START-STOP), lumini de zi separate
18	Încălzitor oglindă
19	Intrare cheie aprindere
20	Unitate de control motor, unitate de control electronică pompă combustibil, pompă combustibil
21	Lumină de marșarier (cutie automată), proiectoare de ceață cu funcție CORNER
22	Elemente de control încălzire, controler electronic sistem climatizare, telefon, set de semnalizatoare, senzor unghi de viraj, volan multifuncțional, blocare cheie detașabilă
23	Iluminare interioară, compartiment portbagaj și torpedou, lumini laterale
24	Unitate de control centrală
25	Nespecificat
26	Ștergător lunetă
27	Nespecificat
28	Motor pe benzină: supapă evacuare, încălzitor PTC

29	Injecție, pompă lichid răcire
30	Pompă combustibil, sistem aprindere, cruise control
31	Senzor de oxigen
32	Pompă combustibil presiune înaltă, supapă presiune
33	Modul control motor
34	Modul control motor, pompă vid
35	Iluminare întrerupător, iluminare plăcuță înmatriculare, lumină de stop, sistem spălare faruri
36	Dosar principal
37	Lumină spate proiectoare ceață, convertor DC-DC
38	Proiectoare de ceață
39	Ventilator aer pentru încălzire
40	Gol
41	Scaune față încălzite
42	Încălzire lunetă
43	Claxon
44	Ștergător parbriz
45	Închidere portbagaj, închidere centralizată
46	Alarmă
47	Brichetă, priză în portbagaj
48	Sistem antiblocare roți (ABS)
49	Semnalizatoare, lumini de stop
50	Convertor DC-DC, radio
51	Geamuri electrice (geam partea șoferului și geam scaun spate stânga)
52	Geamuri electrice (geam față partea pasagerului și spate dreapta)
53	Ștergătoare parbriz
54	Set indicatori START-STOP, modul volan, volan multifuncțional
55	Modul control cutie automată
56	Sistem curățare faruri
57	Faruri de întâlnire partea stângă
58	Faruri de întâlnire partea dreaptă

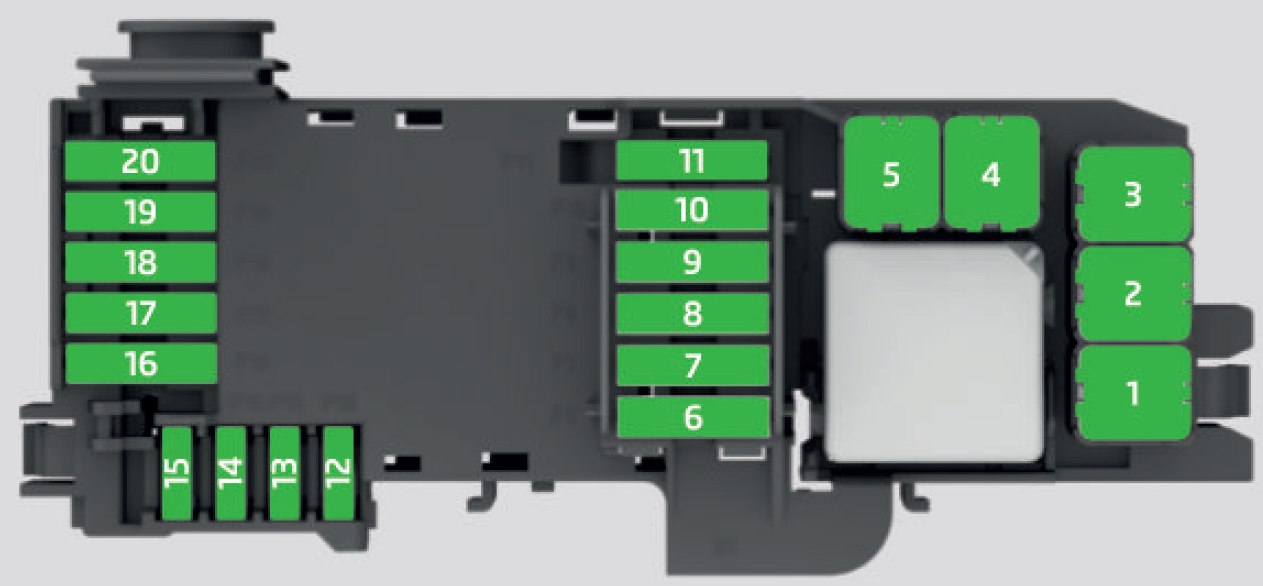

Cutia de siguranțe în compartiment motor

Număr	Consumator
1	Generator
2)	Nealocat
3)	Interiorul vehiculului (variantă 1)
	Alimentator pentru bloc siguranțe (variantă 2)
4	Încălzitor electric auxiliar (variantă 1)
	Interiorul vehiculului (variantă 2)
5	Interior
6	Ventilator răcire motor, unitate control grup de încălzire preîncălzită
7	Servodirecție electrohidraulică
8	Sistem antiblocare roți (ABS)
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS)
12	Unitate control centrală
13	Sistem încălzire electric auxiliar

Skoda Rapid (2014) – schema cutiei de siguranțe

Anul producției: 2014

Cutia de siguranțe în bord

Număr	Consumator
1	Contact S.
2)	INCEPUT SFARSIT
3)	Set de semnalizatoare, reglarea fasciculului de faruri, telefon, senzor nivel ulei, port diagnostic
4	Unitate control ABS / ESC, bandă senzor unghi de direcție cu întrerupătoare
5	Motor pe benzină: sistem control viteză
6	Lumină marșarier (cutie manuală)
7	Aprindere, unitate control motor, cutie automată
8	Comutator pedală frână, comutator ambreiaj, ventilator răcire motor
9	Control funcționare încălzire, unitate control electronică sistem climatizare, control distanță parcare, geamuri electrice, ventilator răcire motor, duze spălare
10	Convertor DC-DC
11	Reglare oglindă
12	Unitate control pentru detectare remorcă
13	Controler electronic cutie automată, manetă cutie automată
14	Control fascicul faruri
15	Nealocat
16	Servodirecție, senzor viteză, unitate control motor, unitate control pompă combustibil
17	Lumini de zi / radio pentru vehicule cu START-STOP
18	Încălzitor oglindă
19	Intrare cheie aprindere
20	Unitate control motor, unitate control electronică pompă combustibil, pompă combustibil
21	Lumină marșarier (cutie automată), proiectoare de ceață cu funcție CORNER
22	Elemente control încălzire, unitate control electronică sistem climatizare, telefon, set de semnalizatoare, senzor unghi direcție, volan multifuncțional, blocare pentru extragere cheie din bord, port diagnostic
23	Iluminare interior, compartiment portbagaj și torpedou, lumini laterale
24	Unitate control centrală
25	Nealocat
26	Ștergător lunetă
27	Nealocat
28	Motor pe benzină: supapă evacuare, încălzitor PTC

29	Injecție, pompă lichid răcire
30	Pompă combustibil, sistem aprindere, cruise control
31	Senzor de oxigen
32	Pompă combustibil înaltă presiune, supapă presiune
33	Modul control motor
34	Modul control motor, pompă gol
35	Iluminare întrerupător, iluminare plăcuță înmatriculare, lumină de oprire
36	Fascicul principal
37	Lumină ceață spate, convertor DC-DC
38	Proiectoare de ceață
39	Ventilator aer pentru încălzire
40	Gol
41	Scaune față încălzite
42	Încălzire lunetă
43	Claxon
44	Ștergător parbriz
45	Închidere portbagaj, închidere centralizată
46	Alarmă
47	Brichetă, priză în portbagaj
48	Sistem antiblocare roți (ABS)
49	Semnalizator, lumini de stop
50	Convertor DC-DC, radio
51	Geamuri electrice (geam partea șoferului și geam scaun spate stânga)
52	Geamuri electrice (geam față partea pasagerului și spate dreapta)
53	Ștergător parbriz
54	Set semnalizatoare START-STOP, modul volan, volan multifuncțional
55	Modul control cutie automată
56	Sistem curățare faruri
57	Faruri de întâlnire partea stângă
58	Faruri de întâlnire partea dreaptă

Cutia de siguranțe în compartiment motor

Număr	Consumator
1	Generator
2)	Nealocat (versiunea 1), încălzitor electric suplimentar (versiunea 2)
3)	Interior (versiunea 1)
	Alimentator pentru bloc siguranțe (versiunea 2)
4	Încălzitor electric suplimentar (versiunea 1)
	Interior (versiunea 2)
5	Interior
6	Ventilator răcire motor, unitate control grup încălzire auxiliară
7	Servodirecție electrohidraulică
8	Sistem antiblocare roți (ABS)
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS)
12	Unitate control centrală
13	Sistem încălzire electric auxiliar

Skoda Rapid (2014) – schema cutiei de siguranțe

Anul producției: 2014

Cutia de siguranțe în bord

Număr	Consumator
1	Contact S.
2)	ÎNCEPUT SFÂRȘIT
3)	Set de semnalizatoare, reglarea fasciculului farurilor, telefon, senzor nivel ulei, port diagnostic
4	Unitate control ABS / ESC, bandă senzor unghi direcție cu comutatoare
5	Motor pe benzină: sistem control viteză
6	Lumină marșarier (cutie manuală)
7	Aprindere, unitate control motor, cutie automată
8	Comutator pedală frână, comutator ambreiaj, ventilator răcire motor
9	Control funcționare încălzire, unitate control electronică sistem climatizare, control distanță parcare, geamuri electrice, ventilator răcire motor, duze spălare
10	Convertor DC-DC
11	Reglare oglindă
12	Unitate control detectare remorcă
13	Controler electronic cutie automată, manetă cutie automată
14	Control fascicul faruri
15	Nealocat
16	Servodirecție, senzor viteză, unitate control motor, unitate control pompă combustibil
17	Lumini de zi / radio pentru vehicule cu START-STOP
18	Încălzitor oglindă
19	Intrare cheie aprindere
20	Unitate control motor, unitate control electronică pompă combustibil, pompă combustibil
21	Lumină marșarier (cutie automată), proiectoare de ceață cu funcție CORNER
22	Elemente control încălzire, unitate control electronică sistem climatizare, telefon, set semnalizatoare, senzor unghi direcție, volan multifuncțional, blocare extragere cheie din bord, port diagnostic
23	Iluminare interior, compartiment depozitare și portbagaj, lumini laterale
24	Unitate control centrală
25	Nealocat
26	Ștergător lunetă
27	Nealocat
28	Motor pe benzină: supapă evacuare, încălzitor PTC

29	Injecție, pompă lichid de răcire
30	Pompă combustibil, sistem aprindere, cruise control
31	Senzor de oxigen
32	Pompă combustibil înaltă presiune, supapă presiune
33	Modul control motor
34	Modul control motor, pompă gol
35	Iluminare întrerupător, iluminare plăcuță înmatriculare, lumină de oprire
36	Fascicul principal
37	Lumină ceață spate, convertor DC-DC
38	Proiectoare de ceață
39	Ventilator aer pentru încălzire
40	Gol
41	Scaune față încălzite
42	Încălzire lunetă
43	Claxon
44	Ștergător parbriz
45	Închidere portbagaj, închidere centralizată
46	Alarmă
47	Brichetă, priză în portbagaj
48	Sistem antiblocare roți (ABS)
49	Semnalizator, lumini de stop
50	Convertor DC-DC, radio
51	Geamuri electrice (geam partea șoferului și geam scaun spate stânga)
52	Geamuri electrice (geam față partea pasagerului și spate dreapta)
53	Ștergător parbriz
54	Set semnalizatoare START-STOP, modul volan, volan multifuncțional
55	Modul control cutie automată
56	Sistem curățare faruri
57	Faruri de întâlnire partea stângă
58	Faruri de întâlnire partea dreaptă

Cutia de siguranțe în compartiment motor

Număr	Consumator
1	Generator
2)	Nealocat (versiunea 1), încălzitor electric suplimentar (versiunea 2)
3)	Interior (versiunea 1)
	Alimentator pentru bloc siguranțe (versiunea 2)
4	Încălzire electrică suplimentară (versiunea 1)
	Interior (versiunea 2)
5	Interior
6	Ventilator răcire motor, unitate control grup încălzire auxiliară
7	Servodirecție electrohidraulică
8	Sistem antiblocare roți (ABS)
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS)
12	Unitate control centrală
13	Sistem încălzire electrică auxiliară

Skoda Rapid (2015) – schema cutiei de siguranțe

Anul producției: 2015

Cutia de siguranțe în bord

Număr	Descriere
1	Contact S.
2)	PORNIRE SFÂRȘIT
3)	Set de semnalizatoare, reglarea iluminării farurilor, telefon, senzor nivel ulei, port diagnostic, oglindă retrovizoare interioară întunecată
4	Unitate control pentru Sistem antiblocare roți (ABS) / ESC, bandă senzor unghi de direcție cu întrerupătoare
5	Motor pe benzină: sistem control viteză
6	Lumină marșarier (cutie manuală)
7	Aprindere, modul control motor, cutie automată
8	Comutator pedală frână, comutator ambreiaj, ventilator răcire motor
9	Control operativ încălzire, unitate control electronică sistem climatizare, control distanță parcare, ridicător geam, ventilator răcire motor, duze spălător parbriz
10	Convertor DC-DC
11	Reglare oglindă
12	Unitate control pentru detectare remorcă
13	Modul control electronic cutie automată, manetă cutie automată
14	Control fascicul faruri
15	Nealocat
16	Servodirecție, senzor viteză, modul control motor, modul control pompă combustibil
17	Lumini de zi / radio pentru vehicule cu START-STOP
18	Încălzitor oglindă
19	Intrare cheie aprindere
20	Modul control motor, modul control electronic pompă combustibil, pompă combustibil
21	Lumină marșarier (cutie automată), proiectoare de ceață cu funcție CORNER
22	Elemente control încălzire, modul control electronic sistem climatizare, telefon, set semnalizatoare, senzor unghi direcție, volan multifuncțional, blocare deblocare extragere cheie, port diagnostic, senzor ploaie
23	Iluminare interioară, compartiment motor portbagaj și torpedou, lumini laterale
24	Unitate control centrală
25	Comutator lumină
26	Ștergător lunetă
27	Manetă comandă sub volan
28	Motor pe benzină: supapă evacuare, încălzitor PTC

29	Injecție, pompă lichid răcire
30	Pompă combustibil, sistem aprindere, cruise control
31	Senzor de oxigen
32	Pompă combustibil înaltă presiune, supapă control presiune combustibil
33	Modul control motor
34	Modul control motor, pompă gol
35	Iluminare întrerupător, iluminare plăcuță înmatriculare, lumină de oprire
36	Faruri de întâlnire, întrerupător lumină
37	Lumină proiectoare de ceață spate, convertor DC-DC
38	Proiectoare de ceață
39	Ventilator aer pentru încălzire
40	Gol
41	Scaune față încălzite
42	Încălzire lunetă
43	Claxon
44	Ștergător parbriz
45	Închidere portbagaj, închidere centralizată
46	Alarmă
47	Brichetă
48	Sistem antiblocare roți (ABS)
49	Semnalizator, lumini de stop
50	Convertor DC-DC, radio
51	Geamuri electrice (geam partea șoferului și geam scaun spate stânga)
52	Geamuri electrice (geam față partea pasagerului și spate dreapta)
53	Ștergător parbriz
54	Set semnalizatoare START-STOP, modul volan, volan multifuncțional
55	Modul control cutie automată
56	Sistem curățare faruri
57	Faruri față, spate
58	Faruri față, spate

Cutia de siguranțe în compartiment motor

Număr	Descriere
1	Sistem antiblocare roți (ABS)
2)	Ventilator răcire radiator
3)	Cutie automată
4	Sistem antiblocare roți (ABS)
5	Unitate control central
6	Sistem încălzire electric auxiliar

Skoda Rapid (2016) – schema cutiei de siguranțe

Anul producției: 2016.

Siguranță brichetă (priză de alimentare) în Skoda Rapid Spaceback (2016) este siguranța 44 în bloc siguranțe pe panoul bordului.

Bloc siguranțe pe bord

Nr	Descriere
1	Far stânga
2)	Sistem de închidere centralizată
3)	Releu de aprindere
4	Far dreapta
5	Ștergător parbriz – modul control
6	Modul control – iluminare internă
7	Claxon
8	Cârlig remorcă – lumină stânga
9	Manetă comandă sub volan; Modul motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă cutie automată (doar fără KESSY); ESC (doar fără KESSY); Echipament pentru remorcă (doar fără KESSY); Servodirecție (doar fără KESSY).
10	Ștergător parbriz – spate stânga
11	Sistem curățare faruri
12	Radio, display navigație
13	Pregătire taxi
14	Manetă comandă sub volan; Comutator lumini; Blocare extragere cheie din bord (cutie automată); Semnalizatoare; SmartGate; Senzor ploaie.
15	Climatizare; Manetă cutie automată; Terminal diagnostic.
16	Set semnalizatoare
17	Sistem alarmă; Claxon.
18	Gol
19	Gol
20	Gol
21	Gol
22	Sistem ștergător față și spate
23	Scaune față încălzite
24	Ventilator sistem climatizare, încălzire.
25	Gol
26	Comutator încălzire scaune față
27	Ștergător spate
28	Gol
29	Sistem airbag

30	Geamuri electrice; Comutatoare lumini; Comutatoare lumini marșarier; Climatizare; Asistent parcare; Oglindă exterioară; Alimentare pentru bara butoanelor centrale; Alimentare pentru bara butoanelor laterale; Oglindă interioară.
31	Pompă combustibil; Ventilator radiator; Cruise control; Bobină releu ștergător/ștergătoare parbriz față și spate.
32	Terminal diagnostic; Control debit lumini; Manetă comandă sub volan; Iluminare interioară.
33	Bobină releu demaror; Comutator pedală frână.
34	Duza încălzită ștergător parbriz față
35	Gol
36	Gol
37	Radar
38	Gol
39	Sistem încălzire electrică suplimentară
40	Gol
41	Încălzire lunetă spate
42	Ridicare geam – partea pasagerului față
43	Cârlig remorcă – contact în priză
44	Brichetă; Priză alimentare 12 V.
45	Ridicare geam – spate dreapta
46	Spălător lunetă față și spate; Manetă comandă sub volan.
47	Cârlig remorcă – contact în priză
48	Cârlig remorcă – lumină dreapta
49	Pompă combustibil
50	Radio
51	Încălzire oglindă exterioară
52	KESSY
53	Blocare volan (KESSY)
54	Sistem antiblocare roți (ABS) sau ESC
55	Gol
56	Gol
57	Gol
58	Gol
59	Gol

Bloc siguranțe în compartiment motor

Nr	Descriere
1	Ventilator radiator
2)	Sistem bujii incandescente
3)	Sistem antiblocare roți (ABS) sau ESC
4	Încălzire electrică suplimentară – circuit 2
5	Încălzire electrică suplimentară – circuit 3
6	Cutie automată
7	Modul control motor
8	Ștergătoare parbriz
9	Modul control; Modul date baterie.

10	Sistem antiblocare roți (ABS) sau ESC
11	Nealocat
12	Componente motor
13	Comutator pedală frână
14	Elemente motor; Bobină releu pompă combustibil; Ventilator radiator; Pompă răcire.
15	Modul control motor
16	Aprindere
17	Modul control motor
18	Elemente motor; Bobine releu încălzitor electric auxiliar.
19	Senzor de oxigen
20	Sistem bujii incandescente; Încălzitor ventilație carter motor.

Skoda Rapid (2017) – schema cutiei de siguranțe

Anul producției: 2017

Cutia de siguranțe în bord

Număr	Consumator
1	Lumină – stânga
2)	Închidere centralizată, ștergător parbriz față și spate (doar cu KESSY sau parbriz încălzit)
3)	Aprindere
4	Lumină – dreapta
5	Ridicător geam – modul control
6	Iluminare interioară
7	Claxon
8	Cârlig remorcă – lumină stânga
9	Manetă comandă sub volan, modul motor (doar fără KESSY), cutie automată (doar fără KESSY), ESC (doar fără KESSY), echipament remorcă (doar fără KESSY), servodirecție (doar fără KESSY)
10	Ridicător geam – spate stânga
11	Sistem de curățare faruri
12	Afișaj sistem audio-navigație
13	Unitate multifuncțională pentru vehicule taxi
14	Manetă comandă sub volan, întrerupător lumini, blocare extragere cheie (cutie automată), semnalizatoare, SmartGate, senzor ploaie, cameră marșarier
15	Climatizare, cutie automată, port diagnostic, parbriz încălzit
16	Instrument de măsurare, conexiune alertă
17	Alarmă antifurt, claxon
18	Încălzire scaun spate
19	Gol
20	Gol
21	Gol
22	Sistem ștergătoare față și spate (fără KESSY sau fără parbriz încălzit)
23	Scaune față încălzite
24	Ventilator sistem climatizare, încălzire
25	Gol
26	Scaune față încălzite
27	Ștergător spate
28	Gol
29	Sistem airbag

30	Geamuri electrice, întrerupătoare lumini marșarier, climatizare, asistent parcare, setări oglinzi exterioare, alimentare pentru bara de butoane centrală, alimentare pentru bara de butoane laterală, oglindă retrovizoare
31	Pompă combustibil, ventilator radiator, cruise control, ștergător parbriz față și spate, întrerupător lumini
32	Port diagnostic, reglare intensitate lumini, manetă comandă sub volan, iluminare interioară, stabilizator tensiune pentru vehicule taxi
33	Demaror motor, întrerupător pedală frână
34	Duza încălzită ștergător parbriz față
35	Gol
36	Gol
37	Radar
38	Gol
39	Sistem încălzire electrică suplimentară
40	Gol
41	Încălzire lunetă
42	Ridicare geam – partea pasagerului față
43	Cârlig remorcă – contact în priză
44	Brichetă, priză 12 V în interior, priză 12 V în portbagaj
45	Ridicare geam – dreapta spate
46	Ștergător parbriz față și spate, manetă comandă sub volan
47	Dispozitiv remorcă – priză electrică
48	Cârlig remorcă – lumină dreapta
49	Pompă combustibil
50	Infotainment
51	Încălzire oglindă exterioară
52	KESSY
53	Blocare volan (KESSY)
54	Sistem antiblocare roți (ABS) sau ESC
55	Gol
56	Gol
57	Gol
58	Încălzire scaun spate
59	Gol

Cutia de siguranțe în compartiment motor

Număr	Consumator
1	Ventilator radiator
2)	Sistem bobine de aprindere
3)	Sistem antiblocare roți (ABS) sau ESC
4	Încălzire electrică suplimentară, parbriz încălzit
5	Încălzire electrică suplimentară, parbriz încălzit
6	Cutie automată
7	Sistem control motor
8	Ștergătoare parbriz
9	Modul control baterie

10	Sistem antiblocare roți (ABS) sau ESC
11	Nealocat
12	Bancă injectoare, electrovalvă dozare combustibil, electrovalvă control presiune combustibil
13	Comutator pedală frână
14	Pompă combustibil, ventilator radiator, pompă răcire
15	Sistem control motor, stabilizator tensiune pentru vehicule taxi
16	Demaror
17	Sistem control motor
18	Încălzitor electric suplimentar, electrovalvă colector admisie, regulator supraalimentare, temperatură ulei, electrovalvă filtru cu cărbune activ, electrovalvă control presiune ulei
19	Senzor de oxigen
20	Sistem bujii aprindere, încălzitor ventilare carter motor

Schema cutiei de siguranțe și relee – Skoda Rapid

Se referă la vehiculele produse în anii:

2018, 2019.

Siguranța 44 în blocul siguranțe este responsabilă pentru brichetă (prize de alimentare) în Skoda Rapid.

Culoare siguranță	Ampere [A]
maro deschis	5
maro închis	7,5
roșu	10
albastru	15
galben	20
alb	25
verde	30
portocaliu	40

Bloc siguranțe în bord

Vehicule cu volan pe partea șoferului și pe partea pasagerului

Număr	Descriere
Număr	Descriere
1	Lumină – stânga
2	Închidere centralizată; Spălător parbriz față și spate (doar cu KESSY sau parbriz încălzit).
3	Aprindere
4	Lumină – dreapta
5	Geamuri electrice – partea șoferului
6	Iluminare interioară
7	Claxon
8	Cârlig de remorcă
9	Manetă de comandă sub volan; Control motor (doar fără KESSY); Cutie automată (doar fără KESSY); Cutie automată (doar fără KESSY); ESC (doar fără KESSY); Cârlig de remorcă (doar fără KESSY); Servodirecție (doar fără KESSY).
10	Geamuri electrice – spate stânga
11	Sistem de curățare faruri
12	Ecran informativ și de divertisment
13	2018: Dispozitiv multifuncțional pentru vehicule taxi; 2019: Nerepartizat.
14	Manetă de comandă sub volan; Comutator lumini; Blocare extragere cheie din bord (cutie automată); Semnalizatoare; Senzor ploaie; Cameră marșarier.
15	Climatizare; Cutie automată; Interfață diagnostic; Parbriz încălzit.
16	Tablou de bord; Conexiune alarmă.
17	Alarmă antifurt; Claxon.
18	Încălzire scaun spate
19	Nerepartizat
20	Nerepartizat
21	Nerepartizat
22	Spălător parbriz față și spate (fără KESSY sau fără parbriz încălzit)
23	Scaune față încălzite
24	Ventilator pentru climatizare, încălzire
25	Nerepartizat
26	Scaune față încălzite
27	Ștergător spate
28	Nerepartizat
29	Sistem airbag

Număr	Descriere
30	Geamuri electrice; Comutatoare lumini marșarier; Sistem climatizare; Asistent parcare; Setări oglinzi exterioare; Alimentare bară butoane centrale; Alimentare bară butoane laterale; Oglindă interioară; Comutator lumini de urgență.
31	Pompă combustibil; Ventilator radiator; Cruise control; Spălătoare lunetă față și spate; Comutator lumină.
32	Interfață diagnostic; Nivelare faruri; Manetă comandă sub volan; Stabilizator tensiune pentru taxi.
33	Demaror motor; Comutator pedală frână.
34	Duze încălzite pentru spălător parbriz față
35	Nealocat
36	Funcție încărcare USB
37	Radar
38	Nealocat
39	2018: Sistem încălzire electrică suplimentară; 2019: Nealocat.
40	Nealocat
41	Încălzire lunetă spate
42	Geamuri electrice – partea pasagerului față
43	Cârlig remorcă
44	Brichetă; Prize 12 V în interior; Prize 12 V în portbagaj.
45	Geamuri electrice – spate dreapta
46	Spălătoare lunetă față și spate; Manetă comandă sub volan.
47	Cârlig remorcă
48	Cârlig remorcă
49	Pompă combustibil
50	Inforozrywka
51	Încălzire oglindă exterioară
52	KESSY
53	Blocare volan (KESSY)
54	ABS sau ESC
55	Nealocat
56	Nealocat
57	Nealocat
58	Încălzire scaun spate
59	Nealocat

Bloc siguranțe în compartiment motor

Număr	Descriere
Număr	Descriere
1	Ventilator radiator
2	2018: Sistem bujii de încălzire; 2019: Neatribuit.
3	Sistem antiblocare roți (ABS) sau ESC
4	2018: Încălzire electrică suplimentară, parbriz încălzit; 2019: Parbriz încălzit.
5	2018: Încălzire electrică suplimentară, parbriz încălzit; 2019: Parbriz încălzit.
6	Cutie automată
7	Sistem control motor
8	Ștergător parbriz
9	Modul date baterie

Număr	Descriere
10	Sistem antiblocare roți (ABS) sau ESC
11	Gol
12	2018: Bancă injectoare, electrovalvă aer dozare combustibil, electrovalvă control presiune combustibil; 2019: Bancă injectoare, electrovalvă aer dozare combustibil, electrovalvă control presiune combustibil, componente motor.
13	Comutator pedală frână
14	2018: Pompă combustibil, ventilator răcire radiator, pompă radiator, pompă radiator; 2019: Pompă combustibil, ventilator răcire radiator, pompă radiator, componente motor.
15	Sistem control motor; Stabilizator tensiune pentru taxi.
16	Demaror
17	Sistem control motor
18	2018: Încălzitor electric suplimentar, electrovalvă colector admisie, regulator supraalimentare, temperatură ulei, electrovalvă filtru cărbune activ, electrovalvă control presiune ulei; 2019: Electrovalvă colector admisie, electrovalvă ventilare, temperatură ulei, electrovalvă filtru cărbune activ, electrovalvă control presiune ulei, componente motor.
19	Senzor de oxigen
20	2018: Sistem bujii încălzire, încălzitor carter; 2019: Bobine de aprindere, componente motor.

Schema cutiei de siguranțe și releelor – Skoda Rapid

Se referă la vehicule produse în anii:

2020.

Cutia de siguranțe în bord

Vehicule cu volan pe partea șoferului și pe partea pasagerului

Număr	Descriere
Număr	Descriere
1	Iluminare vehicul – partea stângă
2	Închidere centralizată, ștergător/ștergătoare parbriz față și spate (doar cu KESSY sau cu încălzire parbriz)
3	Aprindere
4	Iluminare vehicul – partea dreaptă
5	Geamuri electrice – partea șoferului
6	Controler BCM
7	Claxon
8	Bus date
9	KESSY, manetă control sub volan, aprindere
10	Geamuri electrice – spate stânga
11	Încălzire volan
12	USB față
13	Deblocare portbagaj
14	Manetă control sub volan, întrerupător lumini, blocare extragere cheie aprindere (cutie automată), priză diagnostic, semnal luminos, senzor ploaie, senzor lumină, cameră marșarier
15	Climatizare, cutie automată, încălzire parbriz, priză diagnostic
16	Bord, număr urgență
17	Sistem alertă, claxon
18	Încălzire scaun spate
19	Iluminare vehicul – partea stângă
20	Gol
21	Gol
22	Ștergător/ștergătoare parbriz față și spate (fără KESSY / fără încălzire parbriz)
23	Încălzire scaune față
24	Climatizare/încălzire
25	Gol
26	Încălzire scaune față
27	Ștergător spate
28	Gol
29	Sistem airbag

Număr	Descriere
30	Comutator lumină marșarier, geamuri electrice, reglare oglinzi exterioare, comutator lumină avarie, climatizare, asistent parcare
31	Pompă combustibil, ventilator radiator, comutator lumină, manetă sub volan
32	Priză diagnostic, reglare faruri, manetă control sub volan
33	Comutator pedală frână, aprindere motor
34	Încălzire duze ștergător față
35	Comutator intermitent sistem ștergătoare
36	USB scaun spate
37	radar
38	Rezervă
39	Rezervă
40	bus date
41	Încălzire lunetă spate
42	ridicător geam electric – partea pasagerului
43	Faruri LED vehicul – partea dreaptă
44	Brichetă, priză 12 V
45	ridicător geam electric – spate dreapta
46	Ștergător față și spate, manetă control sub volan
47	Rezervă
48	Rezervă
49	Pompă combustibil
50	dispozitiv Infotainment
51	încălzire oglinzi exterioare
52	KESSY (sistem de închidere și aprindere fără cheie)
53	Blocare coloana volan (vehicul cu KESSY)
54	ESC
55	Rezervă
56	bus date
57	bus date
58	încălzire scaune spate
59	Rezervă

Cutia de siguranțe în compartiment motor

Număr	Descriere
1	Ventilator radiator
2	Rezervă
3	Sistem de asistență ESC
4	Încălzire parbriz
5	Încălzire parbriz
6	Cutie automată
7
