SEAT Toledo NH (2012-2019) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a SEAT Toledo (NH) 2012–2019, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

SEAT Toledo NH (2012-2019) – schema siguranței

Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Culoare	Amperi [A]
Negru	1
Purpuriu	3
Maro deschis	5
Maro	7,5
Roșu	10
Albastru	15
Galben	20
Alb sau transparent	25
Verde	30
Portocaliu	40

Habitaclu

Siguranțele se găsesc pe bord pe partea șoferului în spatele capacului.

Motor

2012, 2013, 2014, 2015

Panou instrumente

Volan pe stânga

Nr Echipamente electrice Nr Echipamente electrice 1 S – aprindere 2 Start/Stop 3 Bord;

Controlul razei farurilor;

Telefon;

Senzor nivel ulei.

4 Unitate control ABS/ESC 5 Motor pe benzină:

Control de croazieră.

6 Lumină marșarier (cutie manuală) 7 Comutator, unitate control motor, cutie automată 8 Comutator frână;

Comutator ambreiaj;

Ventilator răcire.

9 Panou control încălzire;

Controler climatizare;

Asistență parcare;

Geam electric;

Ventilator radiator;

Duze ștergător parbriz față.

10 Convertor DC-DC 11 Control oglindă exterioară 12 Unitate control cârlig remorcă 13 Controler cutie automată;

Selectator automat viteze.

14 Controlul razei farurilor 15 Gol 16 Servodirecție;

Senzor viteză;

Unitate control motor.

17 Radio (START-STOP);

Lumină de zi

18 Oglinzi încălzite 19 Intrare aprindere 20 Controler motor;

Controler pompă combustibil;

Pompă combustibil.

21 Lumină marșarier (cutie automată);

Proiectoare de ceață cu funcție CORNER.

22 Panou control încălzire;

Controler climatizare;

Telefon;

Panou instrumente generale;

Senzor unghi de viraj;

Volan multifuncțional;

Blocare cheie cutie automată.

23 Iluminare interioară;

Iluminare compartiment motor și portbagaj;

Lumini laterale.

24 Unitate control centrală vehicul 25 Gol 26 Ștergător lunetă 27 Gol 28 Motor pe benzină:

Supapă AKF;

Încălzire.

Nr	Echipamente electrice
29	Injecție; Pompă lichid răcire.
30	Pompă combustibil; Aprindere; Control viteză de croazieră.
31	Senzor de oxigen
32	Pompă combustibil de înaltă presiune; Supapă de presiune.
33	Unitate control motor
34	Unitate control motor; Pompă gol.
35	Iluminare butoane; Iluminare plăcuță; Lumini de staționare; Spălătoare faruri.
36	Fascicule principale
37	Proiectoare de ceață spate; Convertor DC/DC.
38	Proiectoare de ceață
39	Ventilator încălzitor
40	Gol
41	Scaune față încălzite
42	Geam spate încălzit
43	Claxon
44	Ștergător parbriz
45	Închidere hayon spate; Închidere centralizată.
46	Alarmă
47	Brichetă; Priză alimentare în portbagaj.
48	Sistem antiblocare roți (ABS)
49	Semnalizator; Lumini de frână.
50	Convertor DC-DC; Radio.
51	Macara geam electric (partea șoferului + spate stânga)
52	Macara geam electric (partea pasagerului față + spate dreapta)
53	Spălător geam spate
54	Panou instrumente general START-STOP; Modul sub volan, volan multifuncțional.
55	Unitate control cutie automată
56	Spălător faruri
57	Faruri de întâlnire (partea stângă)
58	Faruri de întâlnire (partea dreaptă)

Motor

Atribuirea siguranțelor în compartiment motor (2012)

Nr	Descriere
1	Alternator
2	Gol
3	Interior (versiunea 1) / Alimentare bloc siguranțe (versiunea 2)
4	Încălzire electrică suplimentară (versiunea 1) / Interior (versiunea 2)
5	Interior
6	Ventilator radiator; Unitate control sistem bujii incandescente.
7	Servodirecție electric-hidraulică
8	Sistem antiblocare roți (ABS)
9	Ventilator radiator
10	Cutie automată
11	Sistem antiblocare roți (ABS)
12	Unitate control centrală
13	Încălzire electrică suplimentară

2016

Panou instrumente

Volan pe partea șoferului

Alocarea siguranțelor în bord (2016)

Nr	Consumator
Nr	Consumator
1	Lumină stânga
2	Închidere centralizată
3	Releu sistem aprindere
4	Lumină dreapta
5	Geamuri electrice – Șofer
6	Unitate control central; Iluminare interioară.
7	Claxon
8	Cârlig remorcă; Lumină stânga.
9	Manetă control sub volan; Dispozitiv control motor (fără Keyless Access); Cutie automată (fără Keyless Access); Manetă cutie automată (fără Keyless Access); ESC (fără Keyless Access); Dispozitiv control senzor remorcă (fără Keyless Access); Asistență la direcție (fără Keyless Access); Airbag (fără Keyless Access).
10	Geam electric – spate stânga
11	Spray faruri
12	Display radio și navigație
13	Pregătire ca taxi
14	Manetă control sub volan; Comutator lumini; Bloc tracțiune cu cheie aprindere (cutie automată); Semnalizatoare; Dispozitiv control SmartGate; Senzor ploaie; Pregătire pentru telefon.
15	Controler sistem climatizare; Manetă cutie automată; Conector diagnostic.
16	Panou instrumente
17	Senzor alarmă; Claxon.
22	Sistem spray geam față (fără Keyless Access)
23	Scaune față încălzite
24	Ventilator climatizare; Încălzire; Controler climatizare.
26	Comutator încălzire scaun față.

Nr	Consumator
27	Ștergător lunetă
29	Airbag (acces fără cheie)
30	Geamuri electrice; Comutator faruri; Comutator lumină marșarier; Controler climatizare; Controler asistență parcare; Oglindă exterioară; Alimentare bară centrală butoane; Alimentare bară laterală butoane; Oglindă interioară; Pregătire pentru telefon.
31	Pompă combustibil; Controler ventilator radiator; Cruise control; Releu pulverizatoare geam față și spate.
32	Priză diagnostic; Regulator debit faruri; Manetă control sub volan.
33	Releu aprindere; Comutator pedală ambreiaj.
34	Duze pulverizatoare încălzite geam față
37	Radar
39	Încălzire electrică suplimentară
41	Încălzire lunetă
42	Geamuri electrice – partea pasagerului
43	Cârlig remorcă — contact conector
44	Brichetă, priză 12 V
45	Geam electric – spate dreapta
46	Pulverizator geam față și spate; Manetă control sub volan.
47	Cârlig remorcă — contact conector
48	Cârlig remorcă – Lumină dreapta
49	Unitate control pompă combustibil
50	Radio
51	Încălzire oglinzi exterioare
52	Acces fără cheie
53	Blocare volan (acces fără cheie)
54	Unitate control ABS/ESC

Motor

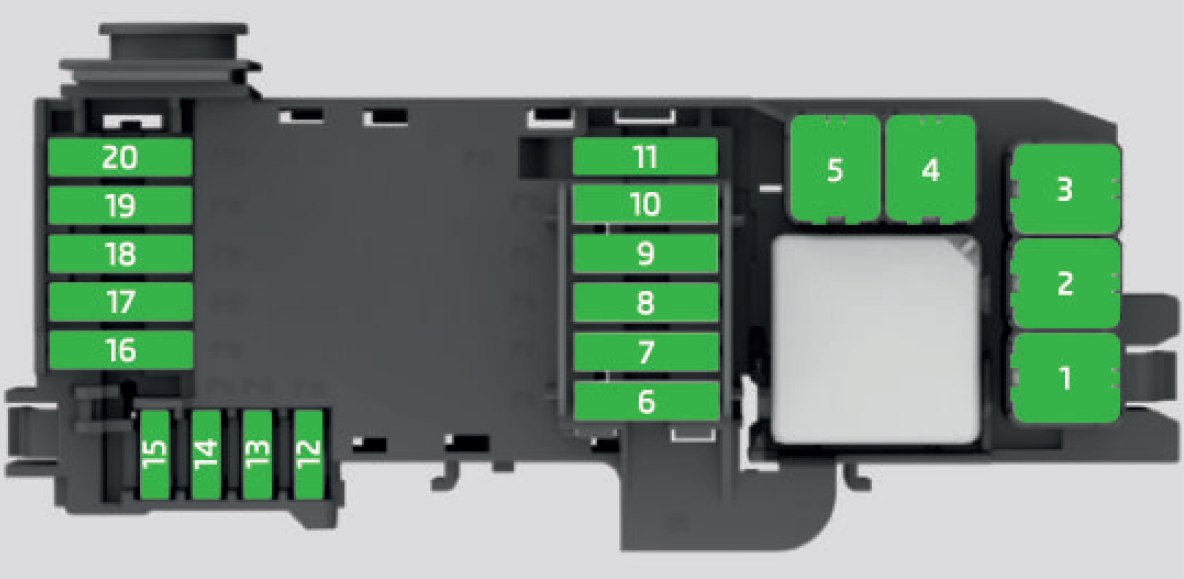

Atribuirea siguranțelor în compartiment motor (2016)

Nr	Descriere
1	Ventilator radiator
2	Unitate control pentru sistemul de bujii incandescente
3	Unitate control Sistem antiblocare roți (ABS)/ESC
4	Încălzire electrică – Circuit 2
5	Încălzire electrică – Circuit 3
6	Cutie automată
7	Unitate control motor
8	Ștergător lunetă
9	Unitate control centrală; Modul date baterie.
10	Unitate control Sistem antiblocare roți (ABS)/ESC
12	Elemente motor
13	Comutator pedală frână
14	Elemente motor; Releu pompă combustibil; Ventilator radiator; Pompă lichid răcire.
15	Unitate control motor
16	Demaror
17	Unitate control motor
18	Elemente motor; Releu suplimentar încălzire electrică.
19	Senzor lambda
20	Dispozitive control pentru sistemul de bujii incandescente; Încălzire ventilator carter ulei.

2017, 2018, 2019

Panou instrumente

volan pe partea șoferului

Atribuirea siguranțelor în bord (2017, 2018, 2019)

Nr	Consumator
Nr	Consumator
1	Lumină stânga
2	Închidere centralizată; Ștergător lunetă; Acces fără cheie.
3	Releu sistem aprindere
4	Lumină dreapta
5	Geamuri electrice – Șofer
6	Unitate control centrală; Iluminare interioară.
7	Claxon
8	Carlig remorcă; Lumină stânga.
9	Elemente de control pe coloana volanului (fără doar acces fără cheie); Unitate control motor (fără doar acces fără cheie); Unitate control cutie automată (fără doar acces fără cheie); Manetă cutie automată (fără doar acces fără cheie); Unitate control ESP (fără doar acces fără cheie); Unitate control cârlig remorcă (fără doar acces fără cheie); Asistență direcție (fără doar acces fără cheie).
10	Geam spate stânga
11	Spray faruri
12	Display radio și navigație
13	Pregătire taxi
14	Manetă control sub volan; Comutator lumină; Blocare tracțiune cu cheie aprindere (cutie automată); Semnalizatoare; Dispozitiv control SmartGate; Senzor ploaie/lumini; Cameră spate.
15	Controler sistem climatizare; Manetă cutie automată; Conector diagnostic.
16	Panou instrumente
17	Senzor alarmă; Claxon.
22	Sistem pulverizatoare geam față (fără acces fără cheie)
23	Scaune față încălzite
24	Ventilator climatizare; Încălzire; Controler climatizare.
26	Comutator încălzire scaun față.
27	Ștergător lunetă
29	Airbag

Nr	Consumator
30	Geamuri electrice; Comutator lumini marșarier; Controler climatizare; Controler Park Assist; Oglindă exterioară; Alimentare bară centrală butoane; Alimentare bară laterală butoane; Oglindă interioară.
31	Pompă combustibil; Controler ventilator radiator; Cruise control; Releu pulverizatoare geam față și spate; Comutator lumini.
32	Priză diagnostic; Regulator debit faruri; Manetă control sub volan; Regulator iluminare ambientală.
33	Releu aprindere; Comutator pedală ambreiaj.
34	Duze pulverizatoare încălzite geam față
36	Priză încărcare USB
37	Radar
39	Încălzire electrică suplimentară
41	Încălzire lunetă
42	Geamuri electrice – partea pasagerului
43	Cârlig remorcă — contact conector
44	Priză 12 V în interior, priză 12 V în portbagaj
45	Geam spate dreapta
46	Pulverizator geam față și spate; Manetă control sub volan.
47	Cârlig remorcă — contact conector
48	Cârlig remorcă – Lumină dreapta
49	Unitate control pompă combustibil
50	Radio
51	Încălzire oglinzi exterioare
52	Acces fără cheie
53	Blocare volan (acces fără cheie)
54	Unitate control ABS/ESC
56	Diagnosticare
59	LED complet

Motor

Atribuirea siguranțelor în compartiment motor (2017, 2018, 2019)

Nr	Descriere
1	Ventilator radiator
2	Unitate de control pentru sistemul de bujii incandescente
3	Unitate de control Sistem antiblocare roți (ABS)/ESC
4	Încălzire electrică – Circuit 2
5	Încălzire electrică – Circuit 3
6	Cutie automată
7	Unitate de control motor
8	Ștergător lunetă
9	Unitate de control centrală; Modul date baterie.
10	Unitate de control Sistem antiblocare roți (ABS)/ESC
12	Elemente motor
13	Comutator pedală frână
14	Elemente motor; Releu pompă combustibil; Ventilator radiator; Pompă lichid răcire.
15	Unitate de control motor
16	Demaror
17	Unitate de control motor
18	Elemente motor; Releu suplimentar încălzire electrică.
19	Senzor de oxigen
20	Dispozitive de control pentru sistemul de bujii incandescente; Încălzire ventilator carter ulei.
