Seat Ateca (2016-2021) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Ateca 2016–2021, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Seat Ateca (2016-2019) – schema cutiei de siguranțe

Anul producției: 2016, 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în mașina SEAT Ateca este siguranța # 40 în cutia de siguranțe a bordului.


Codificare pe culori a siguranțelor
Culoare Valoare Amp
negru 1
Purpuriu 3
Maro deschis 5
maro 7.5
Roșu 10
albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40


Poziția cutiei de siguranțe

Compartiment pasageri

Vehicule cu volan pe partea stângă:
Cutia de siguranțe se află în spatele sertarului.

Vehicule cu volan pe partea dreaptă:
Cutia de siguranțe se află în sertarul torpedoului.

Deșurubați limitatorul de deschidere (A) în două etape:
– mai întâi deblocați limitatorul trăgându-l (săgeata 1), apoi mutați-l ușor spre dreapta (săgeata 2). Îndepărtați ghidajul când capacul este în poziția normală de deschidere (30 °).
– Eliberați balamalele laterale (B) pentru a elibera capacul în a doua poziție de deschidere (60 °).

Schemele cutiei de siguranțe

2016, 2017

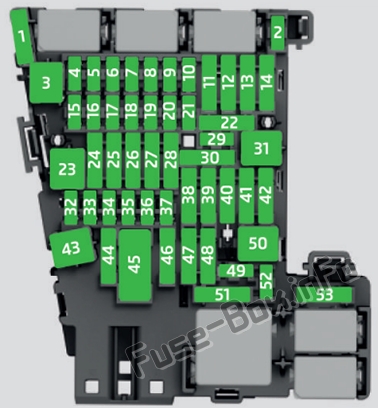

Tabloul de bord

Schemele cutiei de siguranțe

Nr Descriere Ampere [A]
Nr Descriere Ampere [A]
1 Adblue (SCR) 30
5 Trecere 5
6 Manetă cutie automată 5
7 Panou control climatizare și încălzire;

Încălzire lunetă spate;

Încălzire staționară.

 10
8 Diagnosticare;

Comutator frână de mână;

Comutator lumină;

Lumină marșarier;

Iluminare interioară;

Mod condus.

 10
9 Coloană volan 5
10 Display radio 7.5
12 Radio 20
14 Ventilator climatizare 40
15 Deblocare coloană volan 10
16 Cutie conexiune antenă 7.5
17 Bord 5
18 Cameră spate 7.5
19 Kessy 7.5
21 Unitate control 4×4 Haldex 15
22 Remorcă 15
23 Far dreapta 40
2A Trapă electrică 30
Nr Descriere Amperi [A]
25 Ușa stângă 30
26 Scaune încălzite 30
28 Remorcă 25
31 Faruri stângi 40
32 Unitate de control pentru asistență la parcare 7,5 / 10
33 Airbag 5
34 Comutator marșarier;

Senzor climatizare;

Oglindă electrocromatică.

 7.5
35 Diagnostic;

Controler faruri;

Regulator faruri.

 10
36 Cameră față;

Radar.

 5/10
38 Remorcă 25
39 Ușa dreaptă 30
40 Priză 12V 20
42 Închidere centralizată 40
43 Lumină interior 30
44 Remorcă 15
45 Scaun șofer electric 15
47 Ștergător lunetă spate 15
49 Pornire;

Senzor ambreiaj.

 5
50 Capac spate electric 40
53 Lunetă spate încălzită 30

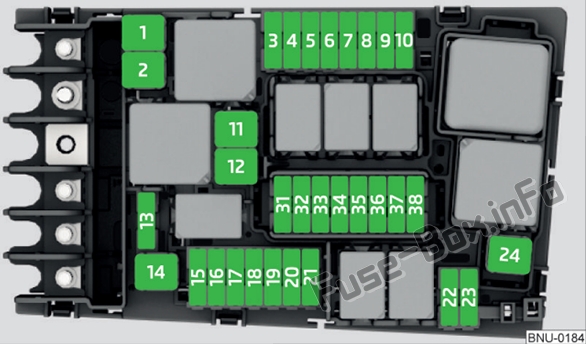

Compartiment motor

Schemele cutiei de siguranțe - 2

Nr Descriere Amperi [A]
Nr Descriere Amperi [A]
1 Unitate control ESP 40
2 Unitate control ESP 40
3 Controler motor (Diesel/benzină) 30/15
4 Senzori motor 5/10
5 Senzori motor 10
6 Senzor lumină frână 5
7 Alimentare motor 10
8 Senzor de oxigen 10/15
9 Motor 5/20
10 Unitate control pompă combustibil 15/20
11 PTC 40
12 PTC 40
Nr Descriere Amperi [A]
13 Controler cutie automată 15/30
14 Parbriz încălzit 40
15 Claxon 15
17 Unitate control motor 7.5
18 Terminal 30 (referință pozitivă) 5
19 Spălător lunetă față 30
20 Semnal alarmă 10
22 Unitate control motor 5
23 Aprindere 30
24 PTC 40
31 Pompă înaltă presiune 15
33 Pompă cutie 30
37 Încălzire staționară 20


2018

Tablou de bord

Schemele cutiei de siguranțe - 3

Nr Descriere Amperi [A]
Nr Descriere Amperi [A]
1 Adblue (SCR) 30
5 Trecere 5
6 Manetă cutie automată 5
7 Panou control climatizare și încălzire;

Încălzire lunetă spate;

Încălzire staționară.

 10
8 Diagnosticare;

Comutator frână de mână;

Comutator lumini;

Lumină marșarier;

Iluminare interioară;

Mod condus;

Prag ușă iluminat.

 10
9 Coloană volan 5
10 Display radio 7.5
11 Faruri stânga 40
12 Radio 20
14 Ventilator climatizare 40
15 Deblocare coloană volan 10
16 Conectare Box. 7.5
17 Bord 7.5
18 Cameră spate 7.5
19 Kessy 7.5
21 Unitate control 4×4 Haldex 15
22 Remorcă 15
23 Trapă electrică 30
24 Far dreapta 40
25 Ușă stânga 30
Leggere  Seat Exeo ST (2009-2013) – cutia de siguranțe
Nr Descriere Amperi [A]
26 Scaune încălzite 30
27 Lumină interioară 30
28 Remorcă 25
32 Unitate de control pentru asistență la

parcare,

cameră față și

radar.

 7,5 / 10
33 Airbag 5
34 Comutator marșarier;

Senzor climatizare;

Oglindă electrocrómatică;

Porturi de alimentare spate (USB).

 7.5
35 Diagnosticare;

Controler faruri;

Regulator faruri.

 10
36 Far LED dreapta 7.5
37 Far LED stânga 7.5
38 Remorcă 25
39 Ușă dreapta 30
40 Priză 12V 20
42 Închidere centralizată 40
43 Reglaj scaun 30
44 Remorcă 15
45 Scaun șofer electric 15
47 Ștergător lunetă spate 15
49 Pornire;

Senzor ambreiaj.

 5
50 Capac spate electric 40
52 Moduri de condus. 15
53 Lunetă spate încălzită 30

Compartiment motor

Schemele cutiei de siguranțe - 4


Nr Descriere Ampere [A]
Nr Descriere Ampere [A]
1 Unitate control ESP 25
2 Unitate control ESP 40
3 Unitate control motor (Diesel/benzină) 30/15
4 Senzori motor 5/10
5 Senzori motor 7.5
6 Senzor lumină frână 5
7 Alimentare motor 10
8 Sondă lambda 10/15
9 Motor 10/20
10 Unitate control pompă combustibil 15/20
11 PTC 40
12 PTC 40
Nr Descriere Amperi [A]
13 Controler cutie automată 15/30
14 Parbriz încălzit 40
15 Claxon 15
16 Pompă combustibil 15/20
17 Unitate control motor 7.5
18 Terminal 30 (referință pozitivă) 5
19 Spălător lunetă față 30
20 Semnal alarmă 10
22 Unitate control motor 5
23 Aprindere 30
24 PTC 40
31 Pompă înaltă presiune 15
37 Încălzire staționară 20


2019

Tablou de bord

Schemele cutiei de siguranțe - 5


Nr Descriere Ampere [A]
Nr Descriere Ampere [A]
1 Adblue (SCR) 20
4 Semnal de alarmă 7.5
5 Trecere 7.5
6 Manetă cutie automată 7.5
7 Panou de control al climatizării și încălzirii;

Încălzire lunetă spate;

Încălzire staționară.

 10
8 Diagnostic;

Comutator frână de parcare electronică;

Comutator lumini;

Lumină marșarier;

Iluminare interioară;

Mod de condus;

Prag ușă iluminat.

 7.5
9 Coloană volan 7.5
10 Display radio 7.5
11 Faruri stânga 40
12 Radio 20
14 Ventilator climatizare 40
15 Deblocare coloană volan 10
16 Conexiune Box 7.5
17 Bord;

OCU.

 7.5
18 Cameră spate 7.5
19 Kessy 7.5
20 SCR;

Releu motor, 1.5.

 10/15
21 Unitate control 4×4 Haldex 15
22 Remorcă 15
23 Trapă electrică 20
24 Far dreapta 40
Nr Descriere Amperi [A]
25 Ușă stânga 30
26 Scaune încălzite 30
27 Lumină interioară 30
28 Remorcă 25
32 Unitate de control pentru asistență la

parcare,

cameră față și

radar.

 7,5 / 10
33 Sistem airbag 7.5
34 Comutator marșarier;

Senzor climatizare;

Oglindă electrocrómatică;

Porturi de alimentare spate (USB).

 7.5
35 Diagnosticare;

Controler faruri;

Regulator faruri.

 7.5
36 Far LED dreapta 7.5
37 Far LED stânga 7.5
38 Remorcă 25
39 Ușă dreapta 30
40 Priză 12V 20
42 Închidere centralizată 40
43   30
44 Remorcă 15
45 Scaun șofer electric 15
47 Ștergător lunetă spate 15
49 Pornire;

Senzor ambreiaj.

 7.5
50 Capac spate electric 40
52 Moduri de condus. 15
53 Lunetă spate încălzită 30
  Porturi de alimentare spate (siguranță în cablu) 7.5

Compartiment motor

Schemele cutiei de siguranțe - 6

Seat Ateca – schema cutia de siguranțe

Anul producției: 2020.

Leggere  Seat Leon III (din 2012) – baterii

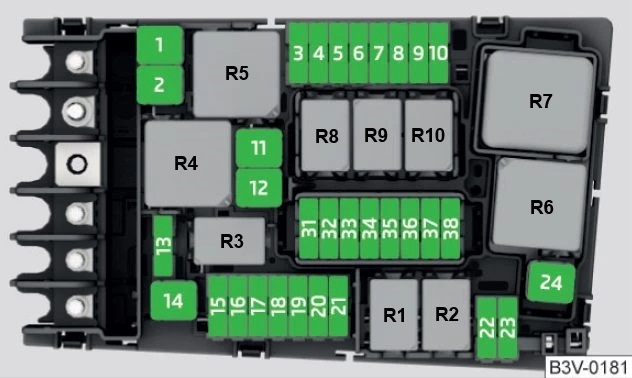

Siguranță în compartiment motor

Siguranță în compartiment motor

Număr Descriere / Amperaj [A]
Număr Descriere / Amperaj [A]
1 Unitate de control sistem ESP 25
2 Unitate de control sistem ESP 40/60
3 Modul control motor (diesel / benzină) 30/15
4 Senzori motor 7,5/10
5 Senzori motor 10
6 Senzor lumină de stop 7,5
7 Alimentare motor 10
8 Senzor de oxigen 10
9 Motor 20
10 Modul control pompă combustibil 15/20
11 PTC 40
12 PTC 40
Număr Descriere / Amperaj [A]
13 Pompă cutie automată 15/30
14 Parbriz încălzit 50
15 Claxon 15
16 Pompă combustibil 20
17 Modul control motor 7,5
18 Terminal 30 (pozitiv) 7,5
19 Spălător parbriz 30
21 Modul control cutie automată 15/30
22 Modul control motor 7,5
23 Demaror 30
24 PTC 40
36 Far stânga LED 15
37 Încălzire staționară 20
38 Far dreapta LED 15

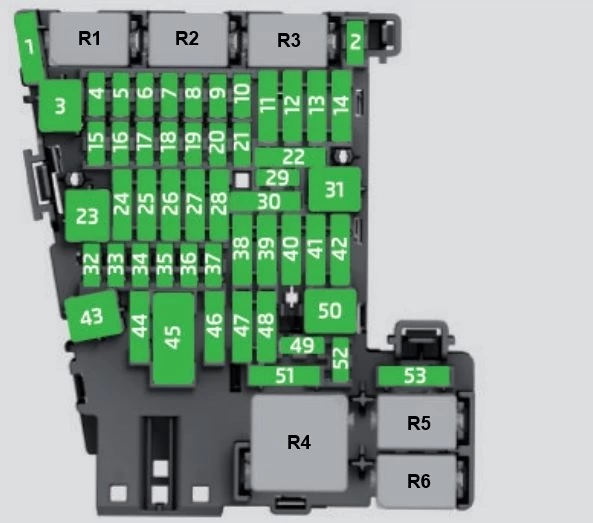

Siguranțe în partea pasagerului

Siguranțe în partea pasagerului

Număr Descriere / Amperaj [A]
Număr Descriere / Amperaj [A]
1 Adblue (SCR) 20
4 Semnal acustic de avertizare 7,5
5 Ușă 7,5
6 Manetă cutie automată 7,5
7 Panou de control climatizare și încălzire;

Încălzire lunetă spate;

Încălzitor auxiliar.

 10
8 Diagnosticare;

Comutator frână electrică de parcare;

Comutator lumini;

Lumină marșarier;

Iluminare interioară;

Mod condus;

Iluminare prag;

Senzor ploaie.

 7,5
9 Coloană volan;

Pompă lichid răcire (T2C).

 7,5
10 Display radio 7,5
11 Lumini stânga 40
12 Radio 20
13 Tensionator centură siguranță partea șoferului și partea pasagerului 25
14 Ventilație climatizare 40
15 Deblocare coloană volan 10
16 Centru de comunicații 7,5
17 Bord;

Unitate OCU.

 7,5
18 Cameră marșarier și cameră pentru vizualizarea mediului 7,5
19 Kessy 7,5
20 SCR;

Releu motor, 1,5.

 10/15
21 Unitate control ambreiaj 4×4 Haldex 15
22 Remorcă 15
23 Trapă controlată electric 30
Număr Descriere / Amperaj [A]
24 Lumini dreapta 40
25 Ușă stânga 30
26 Scaune încălzite 30
27 Iluminare interioară 30
28 Remorcă 25
31 Modul control portbagaj 30
32 Unitate control asistent parcare;

Cameră față și radar.

 7,5/10
33 Sistem airbag 7,5
34 Comutator marșarier;

Senzor climatizare;

Oglindă electrocromatică;

Porturi alimentare spate (USB).

 7,5
35 Diagnosticare;

Unitate control faruri;

Reglaj înălțime faruri.

 7,5
38 Remorcă 25
39 Ușă dreapta 30
40 Priză alimentare 12 V 20
41 Tensionator centură siguranță șofer și pasager 25
42 Închidere centralizată 40
43 Beats Audio CAN și MOST. 40
44 Remorcă 15
45 Scaun șofer reglabile electric 15
46 Conexiune USB 7,5
47 Ștergător lunetă spate 15
49 Pornire; senzor ambreiaj 7,5
52 Moduri de condus. 15
53 Încălzire lunetă spate 30

Siguranță integrată / Amperaj [A]
Priză alimentare spate 230 V 30
Leggere  Seat Exeo (2008-2013) – baterie


Schema cutiei de siguranțe și a releelor – Seat Ateca

Se referă la vehiculele produse în anii:

2021.

Culorile siguranțelor

Culoare Amperaj [A]
negru 1
purpuriu 3
maro deschis 5
maro 7.5
roșu 10
albastru 15
galben 20
alb sau transparent 25
verde 30
portocaliu 40

Cutia de siguranțe în habitaclu

Cutia de siguranțe în habitaclu

Număr Descriere și Amperaj
Număr Descriere și Amperaj
1 AdBlue (SCR) 20
4 Claxon de alertă 7,5
5 Gateway 7,5
6 Manetă cutie automată 7,5
7 Panou control climatizare și încălzire;

Încălzire lunetă spate;

Încălzire staționară.

 10
8 Diagnosticare;

Comutator electronic frână de parcare;

Comutator lumini;

Lumini marșarier;

Iluminare interioară;

Moduri de condus;

Prag ușă iluminat;

Senzor ploaie

 7,5
9 Coloană volan;

Pompă lichid răcire (T2C).

 7,5
10 Display radio 7,5
11 Faruri stângi 40
12 Radio 20
13 Tensionatoare centuri siguranță șofer și pasager 25
14 Ventilator climatizare 40
15 Deblocare coloană volan 10
16 Cutia de comunicare 7,5
17 Bord, OCU 7,5
18 Cameră spate și cameră de apropiere 7,5
19 Kessy 7,5
20 SCR, releu motor, 1,5 10/15
21 Unitate control Haldex 4×4 15
22 Remorcă 15
23 Trapă electrică 30
Număr Descriere și Amperaj
24 Faruri drepte 40
25 Ușă stânga 30
26 Scaune încălzite 30
27 Lumină interioară 30
28 Remorcă 25
31 Unitate de control a hayonului spate 30
32 Unitate de control a parcării asistate, cameră față și radar 7,5/10
33 Sistem airbag 7,5
34 Comutator marșarier;

Senzor climat;

Oglindă electrocromatică;

Prize alimentare spate (USB).

 7,5
35 Diagnoză, controler faruri;

Regulator faruri.

 7,5
38 Remorcă 25
39 Ușă dreapta 30
40 Prize 12V 20
41 Tensionatoare centuri de siguranță șofer și pasager 25
42 Închidere centralizată 40
43 Depășește semnalul CAN și MOST. 40
44 Remorcă 15
45 Scaun electric șofer 15
46 Priză USB 7,5
47 Ștergător lunetă spate 15
49 Demaror; senzor ambreiaj 7,5
52 Moduri de condus. 15
53 Lunetă spate încălzită 30

Siguranță liniară/Amperaj
Prize de alimentare spate 230 V 30


Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor

Număr Descriere și Amperaj
Număr Descriere și Amperaj
1 Unitate control ESP 25
2 Unitate control ESP 40/60
3 Unitate control motor (diesel/benzină) 30/15
4 Senzori motor 7,5/10
5 Senzori motor 10
6 Senzor lumină stop 7,5
7 Alimentare motor 10
8 Senzor de oxigen 10
9 Motor 20
10 Unitate control pompă combustibil 15/20
11 PTC 40
12 PTC 40
Număr Descriere și Amperaj
13 Pompă cutie 15/30
14 Parbriz încălzit 50
15 Claxon 15
16 Pompă combustibil 20
17 Unitate control motor 7,5
18 Clema 30 (referință pozitivă) 7,5
19 Spălător lunetă 30
21 Unitate control cutie automată 15/30
22 Unitate control motor 7,5
23 Demaror 30
24 PTC 40
36 Far LED stânga 15
37 Încălzire staționară 20
38 Far LED dreapta 15

Post correlati:

  1. Seat Ibiza II (6K2) (1999-2002) – baterii
  2. Seat Ibiza I (021A) (1984-1993) – baterie
  3. Seat Ibiza 4 (6J) (2008-2017) – baterii
  4. Seat Leon I (1999-2006) – baterie
  5. Seat Toledo I (1991-1999) – baterie
  6. Seat Toledo II (1999-2004) – baterie
  7. Seat MO 125 eScooter – cutia de siguranțe
  8. Seat Alhambra (2011-2021) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
