Seat Mii (2011-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Mii 2011–2019, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Seat Mii
Se referă la vehiculele produse în anii:
2011.
| Culoare siguranță | Amperi [A] |
|---|---|
| purpuriu | 3 |
| maro deschis | 5 |
| maro | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |

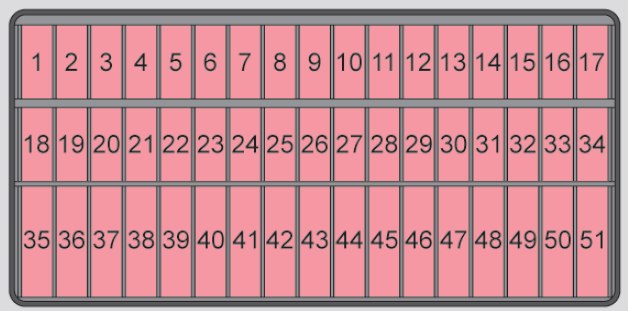

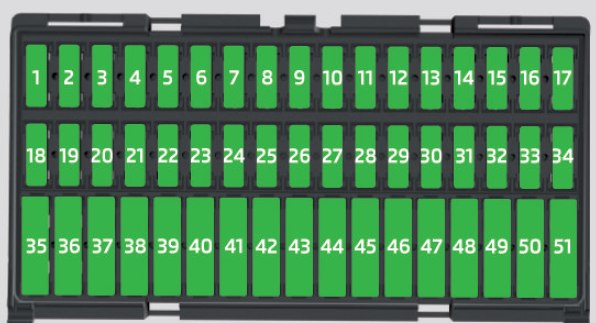

Cutia de siguranțe în habitaclu
Siguranțele se află sub volan, sub bord.
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Telefon;
Ventilator răcire; Grup instrumente; Modul control motor. |
| 2 | Port diagnostic;
Compresor aer; Panou cu butoane; Modul control climatizare. |
| 3 | Comutator pedală ambreiaj;
Comutator pedală frână. |
| 4 | Comutator iluminare;
Iluminare număr înmatriculare. |
| 5 | Manetă sub volan;
Modul control central. |
| 6 | Reglaj fascicul faruri;
Reglaj oglinzi exterioare. |
| 7-8 | Cutie automată |
| 9 | Sistem airbag;
Panou cu butoane. |
| 10 | Asistent parcare |
| 11 | Faruri |
| 12 | Lumină spate anticeață |
| 13 | Faruri |
| 14 | Ștergător lunetă |
| 15 | Comutator lumină |
| 16 | Servodirecție |
| 17 | Ștergătoare parbriz |
| 18 | Comutator lumină marșarier |
| 19 | Injectoare;
Pompă lichid răcire. |
| 20 | Sistem antiblocare roți (ABS)/ESP |
| 21 | Lumini de poziție |
| 22 | Lumini de zi |
| 23 | Faruri |
| 24 | Semnalizatoare faruri |
| 25 | Sistem ștergătoare și spălătoare parbriz |
| Număr | Descriere |
|---|---|
| 26 | Nealocat |
| 27 | Iluminare interioară |
| 28 | Conector diagnostic |
| 29 | Unitate de control centrală |
| 30 | Încălzire oglinzi exterioare |
| 31 | Ventilator radiator, sondă lambda |
| 32 | Lumină intermitentă;
Lumină de frână; Lumini de zi; Lumină spate. |
| 33 | Fascicul principal |
| 34 | Fascicul principal |
| 35 | Pompă combustibil |
| 36 | Brichetă;
La 12 V. |
| 37 | Ventilator încălzire și climatizare |
| 38 | Radio |
| 39 | Trapă panoramică glisantă;
Claxon. |
| 40 | Unitate de control motor |
| 41 | Închidere centralizată |
| 42 | Modul aprindere |
| 43 | Încălzitoare scaune |
| 44 | Pompă combustibil |
| 45 | Comutator lumină |
| 46 | Încălzire lunetă |
| 47 | Geamuri electrice |
| 48 | Claxon |
| 49 | Ștergător parbriz |
| 50 | Lumini anticeață, far |
| 51 | Geamuri electrice |

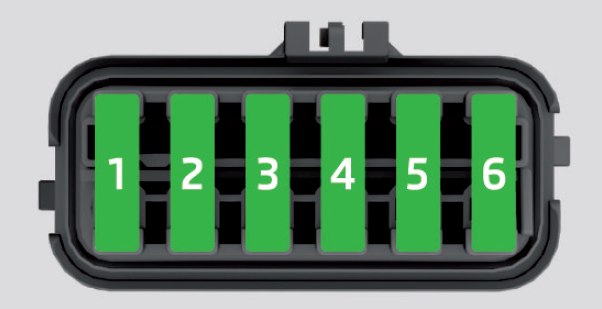

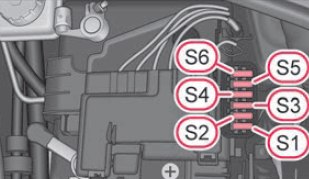

Cutia de siguranțe în compartiment motor
Siguranțele se află sub capac lângă bateria vehiculului.
| Număr | Descriere |
|---|---|
| S1 | Sistem antiblocare roți (ABS)/ESP |
| S2 | Ventilator răcire |
| S3 | Controler ventilator răcire;
Aprindere. |
| S4 | Sistem antiblocare roți (ABS)/ESP |
| S5 | Unitate control centrală;
Modul control baterie. |
| S6 | Cheie aprindere, demaror |

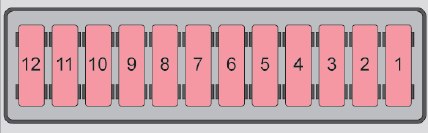

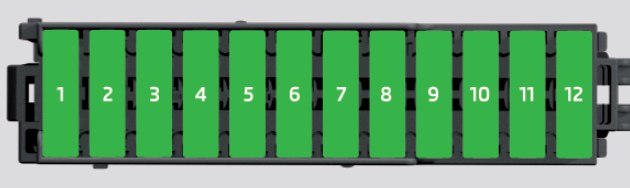

Siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului în spatele capacului.
| Număr | Descriere |
|---|---|
| 1 | ABS/ESP |
| 2 | Grup instrumente |
| 3 | Radio, diagnosticare |
| 4 | Convertor de tensiune DC-DC;
Releu demaror; Panou cu butoane. |
| 5 | Nealocat |
| 6 | Nealocat |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Faruri |
| 10 | Faruri |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC;
ABS; Grup instrumente; Radio. |
Schema cutiei de siguranțe și relee – Seat Mii
Se referă la vehiculele produse în anii:
2012.
| Culoare siguranță | Amperi [A] |
|---|---|
| purpuriu | 3 |
| maro deschis | 5 |
| maro | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
Cutia de siguranțe în habitaclu
Siguranțele se găsesc sub volan, sub bord.
| Numero | Descriere |
| 1 | Telefon;
Ventilator radiator; Set de semnalizatoare; Unitate de control motor. |
| 2 | Conexiune diagnostic;
Releu pentru compresorul aerului condiționat. |
| 3 | Comutator pedală ambreiaj;
Comutator pedală frână. |
| 4 | Lumini de zi |
| 5 | Fascicul cabluri comutator |
| 6 | Reglaj fascicul faruri;
Reglaj oglindă exterioară. |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Asistent parcare |
| 11 | Faruri de întâlnire |
| 12 | Far spate proiectoare ceață |
| 13 | Faruri de întâlnire |
| 14 | Ștergător lunetă spate |
| 15 | Comutator lumină |
| 16 | Servodirecție |
| 17 | Ștergătoare parbriz |
| 18 | Comutator lumină marșarier |
| 19 | Supapă injecție, pompă apă |
| 20 | Sistem antiblocare roți (ABS)/ESP;
Fascicul cabluri comutator. |
| 21 | Comutator iluminare;
Iluminare plăcuță înmatriculare. |
| 22 | Lumini de zi |
| 23 | Comutator lumină |
| 24 | Fascicul cabluri comutator |
| 25 | Fascicul cabluri comutator |
| 26 | Fascicul de cabluri al întrerupătorului |
| 27 | Lumină interioară |
| 28 | Conector diagnostic |
| 29 | Unitate de control a tensiunii vehiculului |
| 30 | Încălzirea oglinzilor exterioare |
| 31 | Ventilator încălzire și climatizare;
Supapă de reglare; Sondă lambda. |
| 32 | Semnalizatoare;
Lumină de frână. |
| 33 | Fascicul principal |
| 34 | Tablou de bord;
Faruri de drum. |
| 35 | Gol |
| 36 | Brichetă;
La conectorul de alimentare 12 V. |
| 37 | Ventilator pentru încălzire și climatizare |
| 38 | Radio |
| 39 | Trapă panoramică glisantă;
Claxon. |
| 40 | Unitate de control motor |
| 41 | Închidere centralizată |
| 42 | Modul aprindere |
| 43 | Încălzitoare scaune |
| 44 | Releu pompă combustibil |
| 45 | Comutator lumină |
| 46 | Încălzire lunetă spate |
| 47 | Geamuri electrice – dreapta |
| 48 | Claxon |
| 49 | Ștergător parbriz față |
| 50 | Proiectoare de ceață |
| 51 | Geamuri electrice – stânga |
Cutia de siguranțe în compartiment motor
Siguranțele se găsesc sub capac lângă bateria vehiculului.
| Număr | Descriere |
| 51 | Sistem antiblocare roți (ABS)/ESP |
| 52 | Ventilator răcire |
| 53 | Gestionarea bateriei;
Modul control ventilator răcire. |
| 54 | Sistem antiblocare roți (ABS)/ESP |
| 55 | Modul control tensiune vehicul |
| 56 | Cheie aprindere;
Releu demaror. |
Siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului în spatele capacului.
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Panou de bord instrumente |
| 3 | Radio;
Diagnosticare. |
| 4 | Convertor de tensiune DC-DC;
Bobine releu demaror. |
| 5 | Nealocat |
| 6 | Releu ventilator aer rece/cald |
| 7 | Unitate control sistem climatizare |
| 8 | Nealocat |
| 9 | Lumină dreapta |
| 10 | Lumină stânga |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC |
Schema cutiei de siguranțe și relee – Seat Mii
Se referă la vehiculele produse în anii:
2013.
Siguranța 36 în cutia de siguranțe de sub bord este responsabilă pentru Brichetă (prize de alimentare) în Skoda Citigo.
| Culoare siguranță | Amperi [A] |
|---|---|
| purpuriu | 3 |
| maro deschis | 5 |
| maro | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
Cutia de siguranțe în habitaclu
Siguranțele se găsesc sub volan, sub bord.
| Număr | Descriere |
| 1 | Telefon;
Ventilator radiator; Set de semnalizatoare; Unitate de control motor. |
| 2 | Conexiune diagnostic;
Compresor aer condiționat. |
| 3 | Comutator pedală ambreiaj;
Comutator pedală frână. |
| 4 | Lumini de zi |
| 5 | Fascicul cabluri comutator |
| 6 | Reglaj fascicul faruri;
Reglaj oglinzi exterioare. |
| 7 | Cutie automată |
| 8 | Cutie automată |
| 9 | Sistem airbag |
| 10 | Asistent parcare |
| 11 | Faruri de întâlnire |
| 12 | Far spate proiectoare ceață |
| 13 | Faruri de întâlnire |
| 14 | Ștergător lunetă spate |
| 15 | Comutator lumină |
| 16 | Asistență forță direcție |
| 17 | Ștergătoare parbriz |
| 18 | Comutator lumină marșarier |
| 19 | Injectoare;
Pompă lichid răcire. |
| 20 | Sistem antiblocare roți (ABS)/ESP;
Fascicul cabluri comutator. |
| 21 | Comutator iluminare;
Iluminare număr înmatriculare. |
| 22 | Lumini de zi |
| 23 | Comutator lumină |
| 24 | Fascicul cabluri comutator |
| 25 | Fascicul cabluri comutator |
| 26 | Fascicul de cabluri al întrerupătorului |
| 27 | Iluminare interioară |
| 28 | Conector diagnostic |
| 29 | Unitate de control centrală |
| 30 | Încălzirea oglinzilor exterioare |
| 31 | Ventilator încălzire;
Supapă de reglare; Sondă lambda. |
| 32 | Semnalizatoare;
Lumină de frână. |
| 33 | Fascicul principal |
| 34 | Cluster instrumente;
Faruri de drum. |
| 35 | Gol |
| 36 | Brichetă;
Priză alimentare 12 V. |
| 37 | Ventilator pentru încălzire și climatizare |
| 38 | Radio |
| 39 | Trapă panoramică;
Claxon. |
| 40 | Unitate de control motor |
| 41 | Închidere centralizată |
| 42 | Modul aprindere |
| 43 | Încălzitoare scaune |
| 44 | Pompă combustibil |
| 45 | Comutator lumină |
| 46 | Încălzire lunetă spate |
| 47 | Geamuri electrice – dreapta |
| 48 | Claxon |
| 49 | Ștergător parbriz față |
| 50 | Proiectoare de ceață |
| 51 | Geamuri electrice – stânga |
Cutia de siguranțe în compartiment motor
Siguranțele se află sub capac lângă bateria vehiculului.
| Număr | Descriere |
| S1 | Sistem antiblocare roți (ABS)/ESP |
| S2 | Ventilator răcire |
| S3 | Gestionarea bateriei;
Modul control ventilator răcire. |
| S4 | Sistem antiblocare roți (ABS)/ESP |
| S5 | Modul control central |
| S6 | Cheie aprindere;
Demaror. |
Siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului în spatele capacului.
| Număr | Descriere |
| 1 | ABS/ESP |
| 2 | Cluster instrumente |
| 3 | Radio;
Diagnosticare. |
| 4 | Convertor de tensiune DC-DC;
Releu demaror. |
| 5 | Nealocat |
| 6 | Ventilator pentru climatizare/încălzire |
| 7 | Unitate de control sistem climatizare |
| 8 | Nealocat |
| 9 | Lumină dreapta |
| 10 | Lumină stânga |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC |
Schema cutiei de siguranțe și relee – Seat Mii
Se referă la vehiculele produse în anii:
2014.
Siguranța 36 din cutia de siguranțe de sub bord este responsabilă pentru Brichetă (prize de alimentare) în Skoda Citigo.
| Culoare siguranță | Amperi [A] |
|---|---|
| purpuriu | 3 |
| maro deschis | 5 |
| maro | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
Cutia de siguranțe în habitaclu
Siguranțele se găsesc sub volan, sub bord.
| Număr | Descriere |
| 1 | Telefon;
Ventilator compartiment motor; Instrument de indicare; Unitate de control motor. |
| 2 | Port diagnostic;
Compresor aer; Buton de comandă; Unitate de control climatizare. |
| 3 | Comutator pedala ambreiaj;
Comutator pedala frână. |
| 4 | Comutator iluminare de fundal;
Iluminare număr de înmatriculare. |
| 5 | Comutator coloana volan;
Unitate de control centrală. |
| 6 | Reglaj fascicul faruri;
Reglaj oglinzi exterioare. |
| 7 | Cutie automată |
| 8 | Cutie automată |
| 9 | Sistem airbag;
Buton de comandă. |
| 10 | Asistent parcare |
| 11 | Faruri |
| 12 | Far spate proiectoare ceață |
| 13 | Faruri |
| 14 | Ștergător lunetă spate |
| 15 | Comutator lumină |
| 16 | Asistență la direcție |
| 17 | Ștergător/Ștergătoare parbriz |
| 18 | Comutator lumină marșarier |
| 19 | Supape injecție;
Pompă lichid răcire. |
| 20 | Sistem antiblocare roți (ABS)/ESP |
| 21 | Lumini de poziție |
| 22 | Lumini de zi |
| 23 | Faruri |
| 24 | Semnalizatoare |
| 25 | Sistem ștergător și spălător parbriz |
| 26 | Nealocat |
| 27 | Iluminare internă |
| 28 | Conector diagnostic |
| 29 | Unitate de control centrală |
| 30 | Încălzire oglinzi exterioare |
| 31 | Ventilator radiator, sondă lambda |
| 32 | Lumină intermitentă;
Lumină de frână; Lumini de zi; Lumină spate. |
| 33 | Fascicul principal |
| 34 | Fascicul principal |
| 35 | Pompă combustibil |
| 36 | Brichetă;
Prize de alimentare 12 V. |
| 37 | Ventilator pentru încălzire și climatizare |
| 38 | Radio |
| 39 | Trapă panoramică;
Claxon. |
| 40 | Unitate de control motor |
| 41 | Închidere centralizată |
| 42 | Modul aprindere |
| 43 | Încălzitoare scaune |
| 44 | Pompă combustibil |
| 45 | Comutator lumină |
| 46 | Încălzire lunetă spate |
| 47 | Geamuri |
| 48 | Claxon |
| 49 | Ștergătoare |
| 50 | Proiectoare de ceață, far |
| 51 | Geamuri electrice |
Cutia de siguranțe în compartiment motor
Siguranțele se află sub capac lângă bateria vehiculului.
| Număr | Descriere |
| S1 | Sistem antiblocare roți (ABS)/ESP |
| S2 | Ventilator răcire |
| S3 | Controler ventilator răcire;
Aprindere. |
| S4 | Sistem antiblocare roți (ABS)/ESP |
| S5 | Unitate control centrală;
Gestionare baterie. |
| S6 | Cheie aprindere;
Demaror. |
Siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului în spatele capacului.
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Cluster instrumente |
| 3 | Radio, diagnosticare |
| 4 | Convertor de tensiune DC-DC;
Releu demaror; Bară cu butoane. |
| 5 | Nealocat |
| 6 | Nealocat |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Faruri |
| 10 | Faruri |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC;
Sistem antiblocare roți (ABS); Cluster instrumente; Radio. |
Schema cutiei de siguranțe și relee – Seat Mii
Se referă la vehiculele produse în anii:
2015.
Siguranța 36 în cutia de siguranțe de sub bord este responsabilă pentru Brichetă (prize de alimentare) în Skoda Citigo.
| Culoare siguranță | Amperi [A] |
|---|---|
| purpuriu | 3 |
| maro deschis | 5 |
| maro | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
Cutia de siguranțe în habitaclu
Siguranțele se găsesc sub volan, sub bord.
| Număr | Descriere |
| 1 | Telefon;
Ventilator radiator; Set de semnalizatoare; Unitate control motor. |
| 2 | Port diagnostic;
Compresor aer; Panou cu butoane; Unitate control climatizare. |
| 3 | Comutator pedală ambreiaj;
Comutator pedală frână. |
| 4 | Comutator iluminare de fundal;
Iluminare plăcuță înmatriculare. |
| 5 | Manetă sub volan;
Unitate control centrală. |
| 6 | Reglare fascicul faruri;
Reglare oglinzi exterioare. |
| 7 | Cutie automată |
| 8 | Cutie automată |
| 9 | Sistem airbag;
Panou cu butoane. |
| 10 | Asistent parcare |
| 11 | Faruri |
| 12 | Far spate proiectoare ceață |
| 13 | Faruri |
| 14 | Ștergător lunetă spate |
| 15 | Comutator lumină |
| 16 | Asistență direcție |
| 17 | Ștergătoare parbriz |
| 18 | Comutator lumină marșarier |
| 19 | Injectoare;
Pompă lichid răcire. |
| 20 | Sistem antiblocare roți (ABS)/ESP |
| 21 | Lumini de poziție |
| 22 | Lumini de zi |
| 23 | Faruri |
| 24 | Semnalizatoare faruri |
| 25 | Sistem ștergător și spălător parbriz |
| 26 | Nealocat |
| 27 | Iluminare internă |
| 28 | Conector diagnostic |
| 29 | Unitate control centrală |
| 30 | Încălzire oglinzi exterioare |
| 31 | Ventilator radiator, sondă lambda |
| 32 | Lumină intermitentă;
Lumină de frână; Lumini de zi; Lumină spate. |
| 33 | Fascicul principal |
| 34 | Fascicul principal |
| 35 | Pompă combustibil |
| 36 | Brichetă, priză alimentare 12 V |
| 37 | Ventilator pentru încălzire și climatizare |
| 38 | Radio |
| 39 | Acoperiș panoramic;
Claxon. |
| 40 | Unitate control motor |
| 41 | Închidere centralizată |
| 42 | Modul aprindere |
| 43 | Încălzitoare scaune |
| 44 | Pompă combustibil |
| 45 | Comutator lumină |
| 46 | Încălzire lunetă spate |
| 47 | Geamuri |
| 48 | Claxon |
| 49 | Ștergătoare |
| 50 | Proiectoare de ceață, far |
| 51 | Geamuri electrice |
Cutia de siguranțe în compartiment motor
Siguranțele se găsesc sub capac lângă bateria vehiculului.
| Număr | Descriere |
| S1 | Sistem antiblocare roți (ABS)/ESP |
| S2 | Ventilator răcire |
| S3 | Controler ventilator răcire;
Aprindere. |
| S4 | Sistem antiblocare roți (ABS)/ESP |
| S5 | Unitate control centrală;
Gestionare baterie. |
| S6 | Cheie aprindere;
Demaror. |
Siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului în spatele capacului.
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Cluster instrumente |
| 3 | Radio;
Diagnosticare. |
| 4 | Convertor de tensiune DC-DC;
Releu demaror; Banda cu butoane. |
| 5 | Nealocat |
| 6 | Nealocat |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Faruri |
| 10 | Faruri |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC;
Sistem antiblocare roți (ABS); Set de semnalizatoare; Radio. |
Schema cutiei de siguranțe și relee – Seat Mii
Se referă la vehiculele produse în anii:
2016.
Cutia de siguranțe sub bord
Siguranțele se află sub volan, sub bord.
| Număr | Descriere |
| 1 | Climatizare;
Conector diagnostic. |
| 2 | Reglarea unghiului farurilor;
Asistență la parcare; Reglaj electric al oglinzilor exterioare. |
| 3 | Cutie automată;
Modul control motor; Servodirecție; Manetă de comandă sub volan; Set de indicatori. |
| 4 | Sistem airbag |
| 5 | Lumină de marșarier |
| 6 | Ștergător parbriz spate;
Spălător parbriz față. |
| 7 | Faruri de întâlnire – partea stângă |
| 8 | Faruri de întâlnire – partea dreaptă |
| 9 | Gol |
| 10 | Încălzire electrică a oglinzilor exterioare |
| 11 | Gol |
| 12 | Iluminare vehicul |
| 13 | Iluminare vehicul |
| 14 | Iluminare vehicul |
| 15 | Vehicul cu sistem START-STOP:
Radio; Vehicul fără sistem START-STOP: Unitate de control centrală, încălzire, cutie automată, comutator lumini, iluminare număr de înmatriculare |
| 16 | Iluminare vehicul |
| 17 | Ștergător parbriz spate |
| 18 | Trapă panoramică |
| 19 | Închidere centralizată |
| 20 | Încălzire lunetă spate |
| 21 | Lumină de marșarier |
| 22 | Claxon |
| 23 | Transformator de tensiune |
| 24 | Semnalizatoare far |
| 25 | Ștergătoare parbriz |
| 26 | Ștergător/Ștergătoare parbriz |
| 27 | Pornește luminile de urgență;
Lumini de frână. |
| 28 | Manetă cutie automată |
| 29 | Pompă combustibil |
| 30 | Modul control motor;
Set de semnalizatoare; Modul control central; Senzor ploaie; Manetă de comandă sub volan; Conector diagnostic. |
| 31 | Iluminare vehicul |
| 32 | Modul control central |
| 33 | Iluminare vehicul |
| 34 | Iluminare interioară |
| 35 | Iluminare vehicul |
| 36 | Iluminare vehicul |
| 37 | ESC |
| 38 | Bară cheie |
| 39 | Manetă sub volan;
Spălător parbriz față. |
| 40 | Componente motor |
| 41 | Comutator pedală frână;
Ventilator răcire. |
| 42 | Modul control motor |
| 43 | Pompă combustibil |
| 44 | Componente motor |
| 45 | Componente motor |
| 46 | Alimentare 12 V |
| 47 | Ventilator climatizare/încălzire |
| 48 | Încălzitoare scaune |
| 49 | Geamuri electrice |
| 50 | Iluminare vehicul |
| 51 | Geamuri electrice |
Cutia de siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului, în spatele unui capac.
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Panou instrumente bord |
| 3 | Radio |
| 4 | Convertor de tensiune DC-DC;
Releu demaror; Bară cu butoane. |
| 5 | Sistem climatizare |
| 6 | Nealocat |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Iluminare vehicul – partea dreaptă |
| 10 | Iluminare vehicul – partea stângă |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC;
Sistem antiblocare roți (ABS); Set semnalizatoare; Radio. |
Cutia de siguranțe în compartiment motor
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Ventilator răcire |
| 3 | Modul control ventilator răcire;
Aprindere. |
| 4 | Sistem antiblocare roți (ABS)/ESP |
| 5 | Unitate control centrală;
Modul control baterie bord. |
| 6 | Cheie aprindere;
Demaror. |
Schema cutiei de siguranțe și relee – Seat Mii
Se referă la vehiculele produse în anii:
2017.
Cutia de siguranțe sub bord
Siguranțele se află sub volan, sub bord.
| Număr | Descriere |
| 1 | Climatizare;
Port diagnostic. |
| 2 | Control unghi Faruri;
Asistență parcare; Reglarea suprafeței oglinzilor exterioare. |
| 3 | Cutie automată;
Modul control motor; Servodirecție; Manetă de comandă sub volan; Set de semnalizatoare |
| 4 | Sistem airbag |
| 5 | Far marșarier |
| 6 | Ștergător parbriz spate;
Spălător lunetă față. |
| 7 | Faruri de drum – partea stângă |
| 8 | Faruri de drum – partea dreaptă |
| 9 | Gol |
| 10 | Încălzire electrică oglinzi exterioare;
Port diagnostic. |
| 11 | Gol |
| 12 | Iluminare vehicul |
| 13 | Iluminare vehicul |
| 14 | Iluminare vehicul |
| 15 | Vehicul cu sistem START-STOP:
Radio; Vehicul fără sistem START-STOP: Modul control, încălzire, cutie automată, comutator lumini, iluminare număr. |
| 16 | Iluminare vehicul |
| 17 | Ștergător parbriz spate |
| 18 | Trapă panoramică |
| 19 | Închidere centralizată |
| 20 | Încălzire lunetă spate |
| 21 | Far marșarier |
| 22 | Claxon |
| 23 | Stabilizator tensiune (pentru sistem START-STOP) |
| 24 | Semnalizatoare far |
| 25 | Ștergătoare parbriz |
| 26 | Radio |
| 27 | Activează luminile de avarie;
Lumini de frână. |
| 28 | Maneta cutiei de viteze pentru cutie automată |
| 29 | Pompă combustibil |
| 30 | Centralina motor;
Set de semnalizatoare; Senzor de ploaie; Manetă de comandă sub volan. |
| 31 | Iluminarea vehiculului |
| 32 | Modul control |
| 33 | Iluminarea vehiculului |
| 34 | Iluminare interioară |
| 35 | Iluminarea vehiculului |
| 36 | Iluminarea vehiculului |
| 37 | ESC |
| 38 | Bară cheie |
| 39 | Manetă de comandă sub volan;
Spălător parbriz față și spate. |
| 40 | Senzor de oxigen;
Ventilator răcire; Supapă gaz; Supapă presiune ulei; Supapă filtru cu cărbune activ. |
| 41 | Comutator pedala frână;
Ventilator răcire. |
| 42 | Centralina motor |
| 43 | Pompă combustibil |
| 44 | Injectoare |
| 45 | Bobine de aprindere |
| 46 | Presofond de alimentare 12 V |
| 47 | Ventilator pentru climatizare/încălzire |
| 48 | Încălzitoare scaune |
| 49 | Geamuri electrice |
| 50 | Iluminarea vehiculului |
| 51 | Geamuri electrice |
Cutia de siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului, în spatele capacului.
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Panou de bord instrumente |
| 3 | Radio |
| 4 | Convertor de tensiune DC-DC;
Releu demaror; Bară cu butoane. |
| 5 | Sistem climatizare |
| 6 | Nealocat |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Iluminare vehicul – partea dreaptă |
| 10 | Iluminare vehicul – partea stângă |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC;
Sistem antiblocare roți (ABS); Set semnalizatoare; Radio. |
Cutia de siguranțe în compartiment motor
| Număr | Descriere |
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Ventilator răcire |
| 3 | Modul control ventilator răcire;
Aprindere. |
| 4 | Sistem antiblocare roți (ABS)/ESP |
| 5 | Controler caroserie;
Modul control baterie bord. |
| 6 | Cheie aprindere;
Demaror. |
Schema cutiei de siguranțe și a releelor – Seat Mii
Se referă la vehiculele produse în anii:
2018, 2019.
| Culoare siguranță | Curent maxim |
|---|---|
| purpuriu | 3 |
| maro deschis | 5 |
| maro | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb | 25 |
| verde | 30 |
| portocaliu | 40 |
Cutia de siguranțe sub bord
Siguranțele se găsesc sub volan, sub bord.
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Climatizare, conector diagnostic |
| 2 | Controlul debitului farurilor;
Asistență la parcare; Reglarea poziției oglinzilor exterioare electrice; Încălzirea scaunelor. |
| 3 | Cutie automată;
Modul control motor; Servodirecție; Manetă de comandă sub volan; Bord; Ventilator radiator. |
| 4 | Sistem airbag |
| 5 | Lumină marșarier |
| 6 | Sistem ștergător/ștergătoare parbriz față și spate |
| 7 | Faruri de întâlnire – partea stângă |
| 8 | Faruri de întâlnire – partea dreaptă |
| 9 | Gol |
| 10 | Încălzire electrică a oglinzilor exterioare;
Port diagnostic; Senzor de ploaie. |
| 11 | Lumini de zi |
| 12 | Gol |
| 13 | Iluminare vehicul – partea stângă |
| 14 | Iluminare vehicul – partea dreaptă |
| 15 | Vehicul cu sistem START-STOP:
Radio; Vehicul fără sistem START-STOP: Iluminare butoane, încălzire, cutie automată, comutator lumină, iluminare plăcuță. |
| 16 | Iluminare vehicul – lumină spate proiectoare de ceață |
| 17 | Ștergător spate |
| 18 | Trapă panoramică |
| 19 | Închidere centralizată |
| 20 | Încălzire lunetă spate |
| 21 | Lumină marșarier;
Lumini proiectoare de ceață. |
| 22 | Claxon |
| 23 | Stabilizator tensiune (pentru sistem START-STOP); Iluminare vehicul (vehicul fără sistem START-STOP) |
| 24 | Semnalizatoare far |
| 25 | Ștergătoare |
| Număr | Descriere |
|---|---|
| 26 | Vehicul cu sistem START-STOP:
Lumini ale vehiculului; Vehicul fără sistem START-STOP: Radio. |
| 27 | Aprinde luminile de semnalizare;
Lumini de frână. |
| 28 | Manetă schimbător pentru cutie automată |
| 29 | Pompă combustibil |
| 30 | 2018:
Modul control motor, bord, senzor de ploaie, manetă de comandă sub volan, sistem climatizare; 2019: Modul control motor, bord, manetă de comandă sub volan, pompă combustibil. |
| 31 | 2018:
Iluminare vehicul – faruri de întâlnire (privind vehiculul cu sistem START-STOP); 2019: Iluminare vehicul. |
| 32 | Sistem control central |
| 33 | Iluminare vehicul – lumină de parcare |
| 34 | Iluminare interioară |
| 35 | Iluminare vehicul – partea dreaptă (privind vehiculul fără sistem START-STOP);
Bord (2019). |
| 36 | Iluminare vehicul – partea stângă (privind vehiculul fără sistem START-STOP) |
| 37 | ESP |
| 38 | Panou cu butoane, convertor tensiune DC-DC (privind vehiculul cu sistem START-STOP);
Pornire motor (2019). |
| 39 | Manetă de comandă sub volan;
Duze pentru ștergător/ștergătoare parbriz față și spate. |
| 40 | Senzor de oxigen;
Ventilator răcire; Supapă gaz; Supapă presiune ulei; Supapă filtru cu cărbune activ; Componente motor (2019). |
| 41 | Comutator pedală frână;
Comutator pedală ambreiaj; Ventilator răcire; Componente motor. |
| 42 | Sistem control motor |
| 43 | 2018:
Pompă combustibil, pompă gol pentru sistem frâne; 2019: Pompă gol pentru sistem frâne, climatizare. |
| 44 | Injectoare, componente motor, pompă combustibil |
| 45 | Bobine de aprindere, componente motor |
| 46 | Turnare sub presiune alimentare 12 V |
| 47 | Ventilator pentru climatizare/încălzire |
| 48 | Încălzitoare pentru scaune |
| 49 | Geamuri electrice – dreapta |
| 50 | Iluminare vehicul – lumini de zi, faruri de întâlnire |
| 51 | Geamuri electrice – stânga |
Cutia de siguranțe în bord
La vehiculele cu sistem START-STOP, siguranțele se află pe partea stângă a bordului în spatele panoului.
| Număr | Descriere |
|---|---|
| 1 | ABS/ESP |
| 2 | Bord instrumente |
| 3 | Radio |
| 4 | Convertor de tensiune DC-DC;
Demaror; Panou cu butoane. |
| 5 | Sistem climatizare |
| 6 | Nealocat |
| 7 | Nealocat |
| 8 | Nealocat |
| 9 | Iluminare vehicul – partea dreaptă |
| 10 | Iluminare vehicul – partea stângă |
| 11 | Demaror |
| 12 | Convertor de tensiune DC-DC;
ABS; Bord instrumente; Radio. |
Cutia de siguranțe în compartiment motor
| Număr | Descriere |
|---|---|
| 1 | Sistem antiblocare roți (ABS)/ESP |
| 2 | Ventilator radiator;
Ventilator climatizare. |
| 3 | Sistem control răcire;
Aprindere. |
| 4 | Sistem antiblocare roți (ABS)/ESP |
| 5 | Modul date baterie;
Blocare aprindere. |
| 6 | Cheie aprindere;
Demaror. |
