Seat Altea (2005-2015) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Altea 2005–2015, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Seat Altea (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Seat Altea (2005) este o siguranță de 30 în cutia de siguranțe de pe bord.
Codificare pe culori a siguranțelor
| Culoare | Amperi [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| violet | 200 |

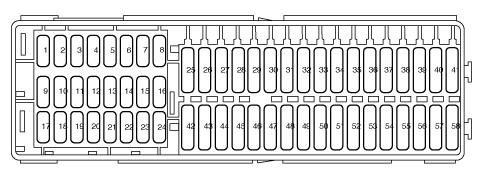

Cutia de siguranțe în partea stângă a bordului
| Nr | Descriere | Ampere [A] |
| 1 | Oglindă;
Releu electrocromatic 50. |
5 |
| 2 | Unitate control motor | 5 |
| 3 | Comutator lumini;
Controler faruri; Far dreapta; Telefon. |
5 |
| 4 | Instalare telefonică preliminară | 5 |
| 5 | Debitmetru;
Tub frecvență. |
10 |
| 6 | Airbag | 5 |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Servodirecție | 5 |
| 10 | Diagnosticare, comutator marșarier | 5 |
| 11 | Parbriz încălzit | 5 |
| 12 | Agent FSI | 10 |
| 13 | Unitate control remorcă | 5 |
| 14 | ESP/TCP;
Unitate control Sistem antiblocare roți (ABS)/ESP. |
5 |
| 15 | Cutie automată | 5 |
| 16 | Control încălzire;
Climatronic; Senzor presiune; Scaune încălzite. |
10 |
| 17 | Motor | 7,5 |
| 18 | Gol | |
| 19 | Gol | |
| 20 | Alimentare cutia de siguranțe compartiment motor | 5 |
| 21 | Manetă cutie de viteze | 5 |
| 22 | Gol | |
| 23 | Lumină de stop | 5 |
| 24 | Diagnosticare;
Comutator lumini. |
10 |
| 25 | Pompă vid | 20 |
| 26 | Conexiune alimentare motor | 10 |
| 27 | Cutie automată | 20 |
| 28 | Comutator lumină | 5 |
| 29 | Motor ștergător spate | 15 |
| 30 | Încălzire | 5 |
| 31 | Modul control cablu | 15 |
| 32 | Duza | 5 |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Modul control remorcă
(cuplaj). |
15 |
| 40 | Modul control remorcă
(semnalizatoare, frâne și partea stângă). |
20 |
| 41 | Modul control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | Presă electrică consolă | 15 |
| Presă electrică spate | 30 | |
| 43 | Modul control combustibil | 15 |
| 44 | Claxon și
senzor monitorizare interior. |
5 |
| 45 | Gol | |
| 46 | Modul control cablu | 7,5 |
| 47 | Brichetă | 25 |
| 48 | Scaune | 30 |
| 49 | Închidere centralizată | 10 |
| 50 | Control închidere centralizată | 25 |
| 51 | Trapă | 20 |
| 52 | Modul control cablu | 25 |
| 53 | Spălător faruri | 20 |
| 54 | Park Pilot | 5 |
| 55 | Gol | |
| 56 | Motor încălzitor Climatronic | 40 |
| 57 | Modul control uși | 30 |
| 58 | Modul control uși | 30 |
Poziție sub volan, pe suportul releului
| Nr | Descriere |
| Aria | Controlere uși
(geamuri electrice, oglinzi electrice, închidere centralizată) |

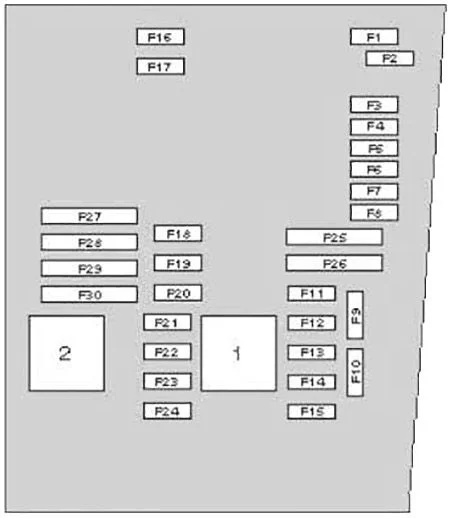

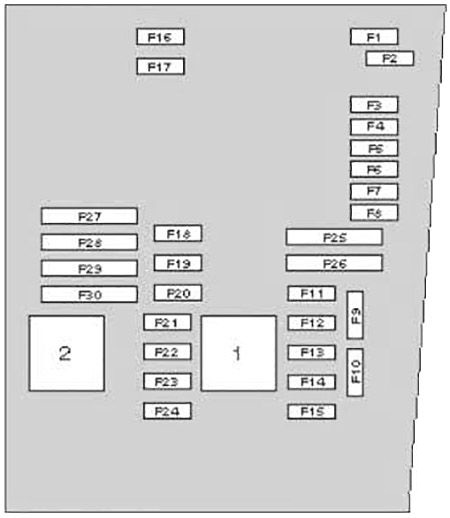

Schema cutiei de siguranțe în compartiment motor, partea stângă
| Nr | Descriere | Ampere [A] |
| 1 | Curat | 30 |
| 2 | Coloana volan | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Combi | 5 |
| 7 | Gol | |
| 8 | Radio | 15 |
| 9 | Telefon | 5 |
| 10 | Releu principal în FSI,
compartiment motor Diesel, alimentare modul injecție. |
5 |
| Releu principal în compartiment motor D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | Gol | |
| 12 | Trecere | 5 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Releu pompă | 10 |
| 16 | Pompă ADS | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Gol | |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedala frână, senzor viteză | 5 |
| 23 | Motor 1.6, releu principal
(releu nr. 100). |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Pompă combustibil presiune înaltă | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25 | Iluminare corectă | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Motor 1.6 SLP | 40 |
| 1.9 TDI Releu bujii incandescente | 50 | |
| 28 | KL15 | 40 |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (anterioare) | 30 | |
| 30 | KLX | 40 |
Poziție în compartiment motor: cutia de siguranțe laterală
Siguranțe
| Nr | Descriere | Ampere [A] |
| B1 | Alternator <140 W. | 150 |
| Alternator> 140 W. | 200 | |
| C1 | Servosterzo | 80 |
| D1 | PTC (încălzire electrică suplimentară
prin aer). |
100 |
| E1 | Ventilator> 500 W. | 80 |
| Ventilator <500 | 50 | |
| F1 | Alimentare multi-stație “30”;
Cutia de siguranțe internă. |
100 |
| G1 | Alimentare la tensiune siguranță remorcă în
cutia de siguranțe internă. |
50 |
| H1 | Gol |
Seat Altea (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Seat Altea (2006) este siguranța 30 în cutia de siguranțe.
Codificare culori siguranțe
| Culoare | Amperaj [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| violet | 200 |
Cutia de siguranțe în partea stângă a bordului
| Nr | Descriere | Amperaj [A] |
| 1 | Oglindă;
Releu electrocromatic 50. |
5 |
| 2 | Unitate control motor | 5 |
| 3 | Comutator lumini;
Controler faruri; Far dreapta; Telefon. |
5 |
| 4 | Instalare telefonică preliminară | 5 |
| 5 | Debitmetru;
Tub frecvență. |
10 |
| 6 | Sistem airbag | 5 |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Servodirecție | 5 |
| 10 | Diagnosticare, comutator marșarier | 5 |
| 11 | Parbriz încălzit | 5 |
| 12 | Agent FSI | 10 |
| 13 | Unitate control remorcă | 5 |
| 14 | ESP/TCP;
unitate control Sistem antiblocare roți (ABS)/ESP. |
5 |
| 15 | Cutie automată | 5 |
| 16 | Control încălzire;
Climatronic; Senzor presiune; Scaune încălzite. |
10 |
| 17 | Motor | 7,5 |
| 18 | Gol | |
| 19 | Gol | |
| 20 | Alimentare cutia de siguranțe compartiment motor | 5 |
| 21 | Manetă cutie de viteze | 5 |
| 22 | Gol | |
| 23 | Lumină de stop | 5 |
| 24 | Diagnosticare/comutator lumini | 10 |
| 25 | Pompă vid | 20 |
| 26 | Conector alimentare motor | 10 |
| 27 | Cutie automată | 20 |
| 28 | Comutator lumină | 5 |
| 29 | Motor ștergător spate | 15 |
| 30 | Încălzire | 5 |
| 31 | Unitate control cablu | 15 |
| 32 | Duza | 5 |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Unitate control remorcă
(cuplaj) |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă) |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | Priză electrică consolă | 15 |
| Priză electrică spate | 30 | |
| 43 | Unitate control combustibil | 15 |
| 44 | Claxon și senzor monitorizare interior | 5 |
| 45 | Gol | |
| 46 | Unitate control cablu | 7,5 |
| 47 | Brichetă | 25 |
| 48 | Scaune | 30 |
| 49 | Geamuri electrice scaun spate | 30 |
| 50 | Unitate control sistem închidere centralizată
(4K3 fără autolock). |
25 |
| 51 | Trapă | 20 |
| 52 | Unitate control cablu | 25 |
| 53 | Spray faruri | 20 |
| 54 | Park Pilot | 5 |
| 55 | Gol | |
| 56 | Motor încălzitor Climatronic | 40 |
| 57 | Unitate control uși | 30 |
| 58 | Unitate control închidere centralizată
(4F8 cu blocare automată). |
30 |
Poziție sub volan, pe suportul releului
| Nr | Descriere |
| Aria (Air) | Controlere uși
(geamuri electrice; oglinzi electrice; închidere centralizată). |
Schema cutiei de siguranțe în compartiment motor, partea stângă
| Nr | Descriere | Amperaj [A] |
| 1 | Gol | 30 |
| 2 | Coloană volan | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Kombi | 5 |
| 7 | Gol | |
| 8 | Radio | 15 |
| 9 | Telefon | 5 |
| 10 | Releu principal în FSI,
compartiment motor Diesel, alimentare modul injecție. |
5 |
| Releu principal în compartiment motor D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | Gol | |
| 12 | Gateway CAN | 5 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Releu pompă | 10 |
| 16 | Pompă ADS | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Gol | |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedala frânei;
Senzor de viteză. |
5 |
| 23 | Motor 1.6, releu principal
(releu nr. 100). |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Pompă combustibil la înaltă presiune | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25 | Iluminare corectă | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Motor 1.6 SLP | 40 |
| 1.9 TDI Releu bujii incandescente | 50 | |
| 28 | KL15 | 40 |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | KLX | 40 |
Poziție în compartiment motor: cutia de siguranțe laterală
Siguranțe
| Nr | Descriere | Amperaj [A] |
| B1 | Alternator <140 W. | 150 |
| Alternator> 140 W. | 200 | |
| C1 | Servodirecție | 80 |
| D1 | PTC (încălzire electrică suplimentară
prin aer). |
100 |
| E1 | Ventilator> 500 W. | 80 |
| Ventilator <500 | 50 | |
| F1 | Alimentare multi-loc “30”;
cutia de siguranțe internă. |
100 |
| G1 | Alimentare la tensiune siguranță remorcă în
cutia de siguranțe internă. |
50 |
| H1 | Gol |
Seat Altea (2007) – schema cutiei de siguranțe
Anul producției: 2007.
Siguranță brichetă (priză de alimentare) în Seat Altea (2007) este o siguranță de 30 în cutia de siguranțe de pe bord.
Codificare culori a siguranțelor
| Culoare | Amperaj [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| violet | 200 |
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Amperaj [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Gol | |
| 11 | Gol | |
| Kit post-vânzare | 5 | |
| 12 | Far xenon partea stângă | 10 |
| 13 | Control încălzire;
ESP; Comutator ASR; Marșarier; Sistem telefonic. |
5 |
| 14 | Controler ABS;
ESP; Motor; Faruri; Controler remorcă; comutator lumini; Bord. |
10 |
| 15 | Controler faruri;
Geamuri față încălzite; Iluminare semnalizatoare; Controler diagnostic. |
10 |
| 16 | Far xenon partea dreaptă | 10 |
| 17 | Motor D2L (2,0 l 147 kW, 4 viteze TFSI) | 10 |
| 18 | Gol | |
| 19 | Gol | |
| 20 | Park Pilot (asistență parcare);
Manetă cutie; Controler ESP. |
10 |
| 21 | Unitate control cablu | 7,5 |
| 22 | Detector volumetric alarmă;
Sirena alarmă. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumini. |
10 |
| 24 | Gol | |
| 25 | Conexiune controler cutie automată. | 20 |
| 26 | Pompă gol | 20 |
| 27 | Gol | |
| 28 | Motor ștergător față | 20 |
| 29 | Gol | |
| 30 | Brichetă | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Motor 2,0 l 147 kW | 10 |
| 37 | Motor 2,0 l 147 kW | 10 |
| 38 | Motor 2,0 l 147 kW | 10 |
| 39 | Unitate control remorcă (ambreiaj) | 15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă) |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | Kit remorcare | 15 |
| 43 | Gol | |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice față | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (semnalizator, releu combustibil) | 15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Kit remorcare | 20 |
| 54 | Taxi (alimentare tahografe) | 5 |
| 55 | Kit remorcare | 20 |
| 56 | Taxi (alimentare emițător) | 15 |
| 57 | Gol | |
| 58 | Închidere centralizată | 30 |
Schema cutia de siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amperaj [A] |
| 1 | Ștergător/Ștergătoare parbriz | 30 |
| 2 | Coloană volan | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie Cutie automată | 15 |
| 6 | Tablou de bord | 5 |
| 7 | Gol | |
| 8 | Radio | 15 |
| 9 | Telefon | 5 |
| 10 | Releu principal în FSI,
compartiment motor Diesel, alimentare modul injecție. |
5 |
| Releu principal în compartiment motor D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | Gol | |
| 12 | Trecere | 5 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Releu pompă | 10 |
| 16 | Pompă ADS | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Gol | |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedale frâne, senzor viteză | 5 |
| 23 | Motor 1.6, releu principal
(releu nr. 100). |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Pompă combustibil înaltă presiune | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25 | Iluminare corectă | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Motor 1.6 SLP | 40 |
| 1.9 TDI Releu bujii incandescente | 50 | |
| 28 | KL15 | 40 |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | X – releu evacuare | 40 |
Poziție în compartiment motor: cutia de siguranțe laterală
Siguranțe
| Nr | Descriere | Amperaj [A] |
| B1 | Alternator <140 W. | 150 |
| Alternator> 140 W. | 200 | |
| C1 | Servosterzo | 80 |
| D1 | Alimentare multi-poziție “30”;
Cutia de siguranțe internă. |
100 |
| E1 | Ventilator> 500 W. | 80 |
| Ventilator <500 | 50 | |
| F1 | PTC (încălzire electrică suplimentară
prin aer) |
100 |
| G1 | Alimentare la tensiune siguranță remorcă în
cutia de siguranțe internă. |
50 |
| H1 | Închidere centralizată
(4F8 cu auto-blocare). |
Seat Altea (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Seat Altea (2008) este siguranța 30 în cutia de siguranțe.
Codificare culori a siguranțelor
| Culoare | Amperi [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| violet | 200 |
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Ampere [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran pe trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Control încălzire;
ESP; comutator ASR; Preinstalare telefon; Navigație Tomtom. |
5 |
| 14 | Panou instrumente Sistem antiblocare roți (ABS);
ESP; Motor; Faruri; Panou instrumente remorcă; Comutator lumini; Bord. |
10 |
| 15 | Panou reglare faruri;
Ștergătoare parbriz încălzite; Iluminare semnalizatoare; Panou diagnostic. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor | 10 |
| 18 | Gol | |
| 19 | Gol | |
| 20 | Park Pilot (asistent parcare);
levier cutie de viteze; Comutator ESP. |
10 |
| 21 | Unitate control cablu | 7,5 |
| 22 | Senzor volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumină. |
10 |
| 24 | Gol | |
| 25 | Cutie automată
ambreiaj distribuție. |
20 |
| 26 | Pompă gol | 20 |
| 27 | Intrare RSE (ecran pe trapă) | 10 |
| 28 | Cablaj motor ștergător spate și
bord. |
20 |
| 29 | Gol | |
| 30 | Brichetă | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gestionare motor | 10 |
| 37 | Gestionare motor | 10 |
| 38 | Gestionare motor | 10 |
| 39 | Unitate control remorcă (ambreiaj) | 15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă) |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină mers înapoi și partea dreaptă). |
20 |
| 42 | Gol | |
| 43 | Preinstalare remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor
(controler combustibil, releu benzină). |
15 |
| 48 | Control confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Gol | |
| 54 | Taxi (alimentare tahografe) | 5 |
| 55 | Gol | |
| 56 | Taxi (alimentare emițător) | 15 |
| 57 | Gol | |
| 58 | Închidere centralizată | 30 |
Schema cutia de siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Ampere [A] |
| 1 | Ștergător/Ștergătoare parbriz | 30 |
| 2 | Coloană volan | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie Cutie automată | 15 |
| 6 | Panou instrumente | 5 |
| 7 | Gol | |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație TomTom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobine de aprindere | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 |
| 16 | Pompă Sistem antiblocare roți (ABS) | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Gol | |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedale frâne; Senzor viteză. |
5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | Electrovalvă aer, schimbă supapă | 10 |
| 25 | Iluminare corectă | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Cheie aprindere | 40 |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 40 |
Poziție în compartiment motor: cutia de siguranțe laterală
Siguranțe
| Nr | Descriere | Ampere [A] |
| B1 | Alternator <140 W. | 150 |
| Alternator> 140 W. | 200 | |
| C1 | Servosterzo | 80 |
| D1 | Alimentare multi-loc “30”;
Cutia de siguranțe internă. |
100 |
| E1 | Ventilator> 500 W. | 80 |
| Ventilator <500 | 50 | |
| F1 | PTC (încălzire electrică suplimentară
prin aer). |
80 |
| G1 | PTC (încălzire electrică suplimentară
prin aer). |
40 |
| H1 | Închidere centralizată |
Seat Altea (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Seat Altea (2009) este siguranța 30 în cutia de siguranțe.
Codificare culori a siguranțelor
| Culoare | Amperaj [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| mov | 200 |
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Amperaj [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran pe trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Tablou de bord (nivel ulei);
Cablaj bord (BCM); Încălzire; Sistem antiblocare roți (ABS); ESP; Telecomandă parcare; Gateway; Debitmetru. |
5 |
| 14 | Cutie automată;
Servodirecție; Senzor lumină frână; Remorcă; Sistem antiblocare roți (ABS); ESP; Haldex; Comutator lumini. |
10 |
| 15 | Parbriz încălzit;
Iluminare semnalizatoare; Diagnosticare; Gestionare motor; Încălzire suplimentară; Faruri AFS; Park Pilot. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor | 10 |
| 18 | Gol | |
| 19 | Gol | |
| 20 | Park Pilot (asistent parcare);
Manetă cutie de viteze; Comutator ESP. |
10 |
| 21 | Gol | |
| 22 | Senzor volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnosticare;
Senzor ploaie; Comutator lumină |
10 |
| 24 | Gol | |
| 25 | Cutie automată
ambreiaj central. |
20 |
| 26 | Pompă gol | 20 |
| 27 | Intrare RSE (ecran pe trapă) | 10 |
| 28 | Cablaj motor ștergător spate;
Tablou de bord. |
20 |
| 29 | Gol | |
| 30 | Brichetă | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gestionare motor | 10 |
| 37 | Gestionare motor | 10 |
| 38 | Gestionare motor | 10 |
| 39 | Unitate control remorcă
(ambreiaj). |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă). |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | Încărcare cablaj bord BCM | 20 |
| 43 | Pre-instalare remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor
(controler combustibil, releu benzină) |
15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Gol | 20 |
| 54 | Taxi (alimentare taximetre) | 5 |
| 55 | Gol | 20 |
| 56 | Taxi (alimentare emițător) | 15 |
| 57 | Gol | |
| 58 | Închidere centralizată | 30 |
Schema cutiei de siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amperaj [A] |
| 1 | Ștergător parbriz | 20 |
| 2 | Cutie DQ200 | 30 |
| 3 | Unitate control cabluri | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Cutie AQ | 15 |
| 6 | Tablou bord;
Coloană volan. |
5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație TomTom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 15 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 | |
| 16 | Iluminare corectă | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Pompă apă | 10 |
| Pompă cu senzor de presiune pentru motor 1.8 | 20 | |
| 21* | Senzor de oxigen | 15 |
| 22 | Pedală frână;
Senzor de viteză. |
5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25* | Pompă ABS | 40 |
| 26 | Iluminare stânga | 40 |
| 27* | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Gol | |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 40 |
| * Putere nominală în funcție de motor | ||
Seat Altea (2010) – schema cutia de siguranțe
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Seat Altea (2010) este siguranța 30 în bloc siguranțe pe bord.
Codificare culori siguranțe
| Culoare | Amperi [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| violet | 200 |
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Ampere [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran pe trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Panou instrumente (nivel ulei);
Cablaj bord (BCM); Încălzire; Sistem antiblocare roți (ABS); ESP; Senzor parcare; Gateway; Debitmetru. |
5 |
| 14 | Transmisie;
Servodirecție; Senzor lumină frână; Remorcă; Sistem antiblocare roți (ABS); ESP; Haldex; Comutator lumini. |
10 |
| 15 | Parbriz încălzit;
Iluminare semnalizatoare; Panou diagnostic; Gestionare motor; Încălzire suplimentară; Faruri AFS; Park Pilot. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor;
Sistem RSE cu funcție START STOP. |
10 |
| 18 | Combinație/leviere cu funcție START STOP | 5 |
| 19 | Navigație;
Radio cu funcție START STOP. |
15 |
| 20 | Park Pilot (asistent parcare);
Levier cutie; Comutator ESP. |
10 |
| 21 | Gol | |
| 22 | Senzor volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumină. |
10 |
| 24 | Asistent pentru instalarea cârligului de remorcă | 15 |
| 25 | Cutie automată
ambreiaj distribuție. |
20 |
| 26 | Pompă gol | 20 |
| 27 | Alimentare RSE (display pe plafon)
fără START STOP. |
10 |
| 28 | Motor ștergător spate | 20 |
| 29 | Gol | |
| 30 | Brichetă | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Unitate control remorcă
(ambreiaj). |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă) |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină mers înapoi și partea dreaptă). |
20 |
| 42 | Panou cablaj BCM | 20 |
| 43 | Instalare preliminară remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (controler combustibil, releu benzină) | 15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spray-uri faruri | 20 |
| 53 | Asistent pentru instalarea cârligului pentru remorcă | 20 |
| 54 | Taxi (alimentare taximetru) | 5 |
| 55 | Asistent pentru instalarea cârligului pentru remorcă | 20 |
| 56 | Taxi (alimentare emițător) | 15 |
| 57 | Alimentare telefon cu funcție START STOP | 10 |
| 58 | Închidere centralizată | 30 |
Schema cutiei de siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amp [A] |
| 1 | Ștergător/Ștergătoare parbriz | 20 |
| 2 | Transmisie DQ200 | 30 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Panou instrumente;
Coloană volan. |
5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație TomTom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 15 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 | |
| 16 | Iluminare corectă | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Pompă apă | 10 |
| Pompă cu senzor de presiune pentru motor 1.8 | 20 | |
| 21* | Senzor de oxigen | 15 |
| 22 | Pedale frâne, senzor viteză | 5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25* | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 40 |
| 27* | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Gol | |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 40 |
| * Putere nominală în funcție de motor | ||
Seat Altea – schema cutia de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Seat Altea este siguranța 30 în bloc siguranțe pe bord.
Codificare culori siguranțe
| Culoare | Amperi [A] |
|---|---|
| maro deschis | 5 |
| roșu | 10 |
| albastru | 15 |
| galben | 20 |
| alb natural | 25 |
| verde | 30 |
| portocaliu | 40 |
| roșu | 50 |
| alb | 80 |
| albastru | 100 |
| gri | 150 |
| violet | 200 |
Seat Altea (2011) – schema cutiei de siguranțe
Anul producției: 2011.
Siguranță brichetă (priză de alimentare) în Seat Altea (2011) este siguranța 30 în cutia de siguranțe de pe bord.
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Amp [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Tablou de bord (nivel ulei);
Cablaj bord (BCM); Încălzire; Sistem antiblocare roți (ABS); ESP; Telecomandă parcare; Gateway; Debitmetru. |
5 |
| 14 | Transmisie;
Servodirecție; Senzor lumină frână; Remorcă; Sistem antiblocare roți (ABS); ESP; Haldex; Comutator lumini. |
10 |
| 15 | Parbriz încălzit;
Iluminare semnalizatoare; Diagnosticare; Gestionare motor; Încălzire suplimentară; Faruri AFS; Park Pilot. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor;
Sistem RSE cu funcție START STOP. |
10 |
| 18 | Combinație/levier cu funcție START STOP | 5 |
| 19 | Navigație;
Radio cu funcție START STOP. |
15 |
| 20 | Park Pilot (asistent parcare);
Levier cutie; Comutator ESP. |
10 |
| 21 | Gol | |
| 22 | Senzor volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnosticare;
Senzor ploaie; comutator lumini. |
10 |
| 24 | Asistent pentru instalarea cârligului de remorcă | 15 |
| 25 | Gol | |
| 26 | Pompă gol | 20 |
| 27 | Alimentare RSE (display trapă)
fără START STOP. |
10 |
| 28 | Motor ștergător spate | 20 |
| 29 | Gol | |
| 30 | Brichetă | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Unitate control remorcă
(cuplaj). |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă). |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | Instalație electrică bord BCM | 20 |
| 43 | Instalare preliminară remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (controler combustibil, releu benzină) | 15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Asistent instalare cârlig remorcă | 20 |
| 54 | Taxi (alimentare tahometru) | 5 |
| 55 | Asistent instalare cârlig remorcă | 20 |
| 56 | Taxi (alimentare emițător) | 15 |
| 57 | Alimentare telefon cu funcție START STOP | 10 |
| 58 | Închidere centralizată | 30 |
Schema cutia de siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amp [A] |
| 1 | Ștergător | 20 |
| 2 | Transmisie DQ200 | 30 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Bord;
Coloană volan. |
5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație TomTom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 15 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 | |
| 16 | Iluminare corectă | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Pompă apă | 10 |
| Pompă cu senzor de presiune pentru motor 1.8 | 20 | |
| 21* | Senzor de oxigen | 15 |
| 22 | Pedală frână, senzor viteză | 5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25* | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 40 |
| 27* | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Gol | |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 50 |
| * Putere nominală în funcție de motor | ||
Seat Altea (2012) – schema cutiei de siguranțe
Anul producției: 2012
Siguranțe pe partea stângă a bordului
| Numero | Descriere | Amperaj [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Panou bord (nivel ulei) / Cablu bord (BCM) / Încălzire / Sistem antiblocare roți (ABS), ESP / Senzor parcare / Gateway / Debitmetru | 5 |
| 14 | Transmisie / Servodirecție / Senzor lumină frâne / Remorcă / Sistem antiblocare roți (ABS), ESP / Haldex / Comutator lumini | 10 |
| 15 | Parbriz încălzit / Iluminare semnalizatoare / Diagnosticare / Gestionare motor / Încălzire suplimentară / Faruri AFS / Park Pilot | 10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor / sistem RSE cu funcție START STOP | 10 |
| 18 | Kombi / manete cu funcție START STOP | 5 |
| 19 | Navigație / radio cu funcție START STOP | 15 |
| 20 | Park Pilot (asistent parcare) / manetă cutie / comutator ESP | 10 |
| 21 | Gol | |
| 22 | Senzor volumetric alarmă / Claxon | 5 |
| 23 | Diagnosticare / senzor ploaie / comutator lumini | 10 |
| 24 | Asistent pentru instalarea cârligului de remorcă | 15 |
| 25 | Gol | |
| 26 | Pompă gol | 20 |
| 27 | Alimentare RSE (display trapă) fără START STOP | 10 |
| 28 | Motor ștergător spate | 20 |
| 29 | Gol | |
| 30 | Brichetă / priză | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Unitate control remorcă (pereche) | 15 |
| 40 | Unitate control remorcă (semnalizatoare, frâne și partea stângă) | 20 |
| 41 | Unitate control remorcă (proiector ceață, lumină marșarier și partea dreaptă) | 20 |
| 42 | Cablaj bord BCM | 20 |
| 43 | Instalare preliminară remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (controler combustibil, releu benzină) | 15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Asistent pentru instalarea cârligului de remorcă | 20 |
| 54 | Taxi (alimentare taximetru) | 5 |
| 55 | Asistent pentru instalarea cârligului de remorcă | 20 |
| 56 | Taxi (alimentare transmițător) | 15 |
| 57 | Alimentare telefon cu funcție START STOP | 10 |
| 58 | Închidere centralizată | 30 |
Schema cutia de siguranțe, compartiment motor, partea stângă
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător parbriz | 20 |
| 2 | Transmisie DQ200 | 30 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Bord / coloana volan | 5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon / TomTom Navigator | 5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 15 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 | |
| 16 | Iluminare corectă | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Pompă apă | 10 |
| Pompă cu senzor de presiune pentru motor 1.8 | 20 | |
| 21 * | Senzor de oxigen | 15 |
| 22 | Pedale frâne, senzor viteză | 5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25 * | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 30 |
| 27 * | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Gol | |
| 29 * | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 50 |
| * Putere nominală în funcție de motor | ||
Seat Altea (2013) – schema cutiei de siguranțe
Anul producției: 2013
Siguranțe pe partea stângă a bordului
| Numero | Descriere | Amperaggi [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Panou instrumente (nivel ulei) / Cablu bord (BCM) / Încălzire / Sistem antiblocare roți (ABS), ESP / Senzor parcare / Gateway / Debitmetru | 5 |
| 14 | Transmisie / Servodirecție / Senzor lumină frână / Remorcă / Sistem antiblocare roți (ABS), ESP / Haldex / Comutator lumini | 10 |
| 15 | Parbriz încălzit / Iluminare semnalizatoare / Panou diagnostic / Gestionare motor / Încălzire suplimentară / Faruri AFS / Park Pilot | 10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor / sistem RSE cu funcție START STOP | 10 |
| 18 | Kombi / manete cu funcție START STOP | 5 |
| 19 | Navigație / radio cu funcție START STOP | 15 |
| 20 | Park Pilot (asistent parcare) / manetă cutie / comutator ESP | 10 |
| 21 | Gol | |
| 22 | Senzor volumetric alarmă / claxon | 5 |
| 23 | Diagnoză / senzor ploaie / comutator lumini | 10 |
| 24 | Asistent montare remorcă | 15 |
| 25 | Gol | |
| 26 | Pompă vid | 20 |
| 27 | Alimentare RSE (display trapă) fără START STOP | 10 |
| 28 | Motor ștergător spate | 20 |
| 29 | Gol | |
| 30 | Brichetă / priză | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Unitate control remorcă (cuplare) | 15 |
| 40 | Unitate control remorcă (semnalizatoare, frâne și partea stângă) | 20 |
| 41 | Unitate control remorcă (proiector ceață, lumină marșarier și partea dreaptă) | 20 |
| 42 | Cablaj bord BCM | 20 |
| 43 | Instalare preliminară remorcă | 40 |
| 44 | Geam spate încălzit | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (control combustibil, releu benzină) | 15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Asistent instalare remorcă | 20 |
| 54 | Taxi (alimentare tahograf) | 5 |
| 55 | Asistent instalare remorcă | 20 |
| 56 | Taxi (alimentare transmițător) | 15 |
| 57 | Alimentare telefon cu funcție START STOP | 10 |
| 58 | Închidere centralizată | 30 |
Schema siguranțe, compartiment motor, partea stângă
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător parbriz | 20 |
| 2 | Transmisie DQ200 | 30 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Panou instrumente / coloana volan | 5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon / TomTom Navigator | 5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 15 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobine de aprindere | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 | |
| 16 | Iluminare corectă | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Pompă apă | 10 |
| Pompă cu senzor de presiune pentru motor 1.8 | 20 | |
| 21 * | Senzor de oxigen | 15 |
| 22 | Pedale frâne, senzor viteză | 5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25 * | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 30 |
| 27 * | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Gol | |
| 29 * | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 50 |
| * Putere nominală în funcție de motor | ||
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Ampere [A] |
| 1 | Gol | |
| 2 | Gol | |
| 3 | Gol | |
| 4 | Gol | |
| 5 | Gol | |
| 6 | Gol | |
| 7 | Gol | |
| 8 | Gol | |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran trapă) | 10 |
| 11 | Gol | |
| 12 | Far stânga xenon | 10 |
| 13 | Panou instrumente (nivel ulei);
Cablaj bord (BCM); Încălzire; Sistem antiblocare roți (ABS); ESP; Senzor parcare; Gateway; Debitmetru. |
5 |
| 14 | Transmisie;
Servodirecție; Senzor lumină frână; Remorcă; Sistem antiblocare roți (ABS); ESP; Haldex; Comutator lumini. |
10 |
| 15 | Parbriz încălzit;
Iluminare semnalizatoare; Panou diagnostic; Gestionare motor; Încălzire suplimentară; Faruri AFS; Park Pilot. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor;
Sistem RSE cu funcție START STOP. |
10 |
| 18 | Combinare/levier cu funcție START STOP | 5 |
| 19 | Navigație;
Radio cu funcție START STOP. |
15 |
| 20 | Park Pilot (asistent parcare);
Levier cutie; Comutator ESP. |
10 |
| 21 | Gol | |
| 22 | Senzor volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumini. |
10 |
| 24 | Asistent pentru instalarea cârligului de remorcare | 15 |
| 25 | Cutie automată
ambreiaj distribuție. |
20 |
| 26 | Pompă gol | 20 |
| 27 | Alimentare RSE (display trapă)
fără START STOP. |
10 |
| 28 | Motor ștergător spate | 20 |
| 29 | Gol | |
| 30 | Brichetă | 20 |
| 31 | Gol | |
| 32 | Gol | |
| 33 | Încălzitor | 40 |
| 34 | Gol | |
| 35 | Gol | |
| 36 | Gol | |
| 37 | Gol | |
| 38 | Gol | |
| 39 | Unitate control remorcă
(ambreiaj). |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă) |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | Panou cablare BCM | 20 |
| 43 | Instalare preliminară remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (controler combustibil, releu benzină) | 15 |
| 48 | Comandă confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălător faruri | 20 |
| 53 | Asistent pentru instalarea cârligului de remorcare | 20 |
| 54 | Taxi (alimentare taximetru) | 5 |
| 55 | Asistent pentru instalarea cârligului de remorcare | 20 |
| 56 | Taxi (alimentare transmițător) | 15 |
| 57 | Alimentare telefonică cu funcție START STOP | 10 |
| 58 | Închidere centralizată | 30 |
Schema siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amp [A] |
| 1 | Ștergător parbriz | 20 |
| 2 | Transmisie DQ200 | 30 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Panou instrumente;
Coloană volan. |
5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație TomTom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | Gol | |
| 12 | Unitate control electronică | 5 |
| 13 | Alimentare modul injecție benzină | 15 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 | |
| 16 | Iluminare corectă | 30 |
| 17 | Claxon | 15 |
| 18 | Gol | |
| 19 | Curat | 30 |
| 20 | Pompă apă | 10 |
| Pompă cu senzor de presiune pentru motor 1.8 | 20 | |
| 21* | Senzor de oxigen | 15 |
| 22 | Pedale frâne, senzor viteză | 5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | ARF, schimbă supapă | 10 |
| 25* | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 40 |
| 27* | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | Gol | |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 40 |
| * Putere nominală în funcție de motor | ||
