Seat Tarraco (2018-2021) – cutia de siguranțe

Seat Tarraco (2019) – schema cutiei de siguranțe

Anul producției: 2019.

Siguranță brichetă (priză de alimentare) în Seat Tarraco este siguranța #40 în cutia de siguranțe a bordului.

Habitaclu

Vehicule cu volan pe partea șoferului: Cutia de siguranțe se află în spatele sertarului.

Vehicule cu volan pe partea pasagerului: Se află în spatele sertarului.

Compartiment motor

2019

Panou instrumente

Nr Descriere Ampere [A] Nr Descriere Ampere [A] 1 Adblue (SCR) 30 A Semnal de avertizare;

DUE;

Calculator bord.

7.5 5 Gateway (gateway) 7.5 6 Manetă cutie automată 7.5 7 Panou control climatizare și încălzire;

Încălzire lunetă;

Încălzire staționară;

Încălzire spate.

10 8 Diagnosticare;

Comutator frână de mână;

Comutator lumină;

Lumină marșarier;

Iluminare interioară;

Mod condus;

Prag ușă iluminat;

Senzor lumină, umiditate, ploaie;

Controler iluminare în curbă.

7.5 9 Unitate control coloana volan 7.5 10 Display radio 7.5 11 Unitate control calculator bord 40 12 Radio Infotainment 20 13 Tensionator centură siguranță șofer 25 14 Ventilator climatizare 40 15 Deblocare coloana volan 10 16 Recepție și stabilizare semnal GSM;

Interfață telefon mobil;

Unitate control conexiuni USB.

7.5 17 Bord;

Interfață navigație OCU.

7.5 18 Cameră ambientală și unitate control cameră spate 7.5 19 Kessy 7.5 20 Pompă gol compartiment motor SCT 1,5 l 7,5 / 15 21 Unitate control 4×4 Haldex 15 22 Remorcă 15 23 Trapă electrică 20

Nr	Descriere	Amperi [A]
24	Calculator bord	40
25	Ușă stânga	30
26	Scaune încălzite	30
27	Lumină interioară	30
28	Remorcă	25
31	Unitate control electrică capac	30
32	Unitate control asistență parcare; Cameră față și radar.	10
33	Sistem airbag	7.5
34	Comutator marșarier; Senzor climatic; Oglindă electrocromatică; Frână electrică.	7.5
35	Conector diagnostic	7.5
38	Remorcă	25
39	Ușă dreapta	30
40/1	Priză 12V	20
41	Tensionator centură siguranță pasager	25
42	Închidere centralizată	40
43	Unitate control audio digital	30
44	Remorcă	15
45	Scaun șofer electric	15
47	Ștergător lunetă	15
49	Aprindere	7.5
51	Climatizare spate	25
52	Moduri de condus	15
53	Lunetă încălzită	30

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2019)

Nr	Descriere	Amperi [A]
Nr	Descriere	Amperi [A]
1	Unitate control Sistem antiblocare roți (ABS) / ESP	25
2	Unitate control Sistem antiblocare roți (ABS) / ESP	40
3	Controler motor (benzină / motorină)	15/30
4	Senzori motor; Ventilatoare electrice; Regulator presiune; Debitmetru; Releu bujii incandescente (diesel); Releu PTC.	7,5 / 10
5	Senzori motor	10
6	Senzor lumină de stop	7.5
7	Alimentare motor	7,5 / 10
8	Senzor de oxigen	10/15
9	Motor	10/20
10	Unitate control pompă combustibil	15/20
11	PTC	40
12	PTC	40

Nr	Descriere	Amperi [A]
13	Pompă de răcire a uleiului cutiei automate	30
15	Claxon	15
16	Releu bobine de aprindere (benzină 2.0)	20
17	Unitate control motor; Unitate control ABS / ESP; Releu principal.	7.5
18	Terminal 30 (referință pozitivă)	7.5
19	Spălător lunetă	30
21	Unitate control automată cutie	15
22	Unitate control motor	7.5
23	Demaror	30
24	PTC	40
36	Far stânga	15
37	Încălzire staționară	20
38	Far dreapta	15

Seat Tarraco – schema compartiment motor cutia de siguranțe

Anul producției: 2020.

Cutia de siguranțe în habitaclu

Vehicule cu volan pe partea șoferului:

Cutia de siguranțe se află în spatele sertarului.

Deschideți sertarul, ridicați capacul de deblocare (1) în sus, în direcția săgeții, în același timp deschideți mai mult sertarul și scoateți-l până când cutia de siguranțe este accesibilă.

Vehicule cu volan pe partea pasagerului: Se află în spatele sertarului.

Deschideți cutia de mănuși, introduceți elementul de deblocare (1) în orificiul suportului orientat în jos și scoateți-l pe o parte, apăsați axele terminale (2) în sus, în direcția săgeților și în același timp deschideți mai mult sertarul.

Număr	Descriere / Ampere [A]
Număr	Descriere / Ampere [A]
1	Adblue (SCR)	30
4	Claxon “DWA”; Computer de bord	7,5
5	Gateway CAN	7,5
6	Manetă cutie automată	7,5
7	Panou control climatizare; Încălzire lunetă spate; Încălzitor auxiliar; Încălzire spate.	10
8	Diagnosticare; Comutator frână electrică de parcare; Comutator lumini; Lumină marșarier; Iluminare interioară; Mod condus; Iluminare prag; Senzor lumină / umiditate / ploaie; Modul control iluminare la viraj.	7,5
9	Modul control coloana volan	7,5
10	Display radio	7,5
11	Modul control computer de bord	40
12	Radio Infotainment	30
13	Tensionator centură siguranță șofer	25
14	Ventilație climatizare	40
15	Deblocare coloana volan	10
16	Recepție și stabilizare semnal GPS; Interfață telefon mobil; Modul control porturi USB.	7,5
17	Bord; Interfață navigație OCU.	7,5
18	Modul control cameră vedere ambient și cameră marșarier	7,5
19	Kessy	7,5
20	Pompă gol compartiment motor SCT 1,5 l	7,5/15
21	Modul control ambreiaj 4×4 Haldex	15
22	Remorcă	15
23	Trapă electrică	20
24	Computer de bord	40

Număr	Descriere / Amperi [A]
25	Ușă stânga	30
26	Scaune încălzite	30
27	Iluminare interioară	30
28	Remorcă	25
30	PHEV. Dezactivarea sistemului de înaltă tensiune pentru operațiuni de salvare. Designare prin etichetă galbenă.	10
31	Modul control trapă electrică	30
32	Modul control asistent parcare; Cameră față și radar.	10
33	Sistem airbag	7,5
34	Comutator lumină marșarier; Senzor climatizare; Oglindă electrocromatică; Frână electrică.	7,5
35	Conector diagnostic	7,5
38	Remorcă	25
39	Ușă dreapta	30
40/1	La conectorul de alimentare 12 V	20
41	Tensionator centură de siguranță partea pasagerului	25
42	Închidere centralizată	40
43	Modul control sunet digital	30
44	Remorcă	15
45	Scaun șofer reglabil electric	15
47	Ștergător lunetă spate	15
48	Generator sunet SoundAktor	7,5
49	Aprindere	7,5
51	Climatizare spate	25
52	Moduri de condus.	15
53	Încălzire lunetă spate	30





Bloc siguranțe în compartiment motor

Număr	Descriere / Amperi [A]
Număr	Descriere / Amperi [A]
1	Modul control Sistem antiblocare roți (ABS) / ESP	25
2	Modul control Sistem antiblocare roți (ABS) / ESP	40/60
3	Modul control Motor (benzină / diesel)	15/30
4	Senzori motor; Ventilatoare electrice; Regulator presiune; Debitmetru; Releu bujie aprindere (diesel); Releu PTC.	7,5/10
5	Senzori motor	10
6	Senzor lumină stop	7,5
7	Alimentare motor	7,5/10
8	Senzor de oxigen	10/15
9	Motor	10/20
10	Modul control pompă combustibil	15/20
11	PTC	40
12	PTC	40

Număr	Descriere / Amperi [A]
13	Pompă răcire ulei cutie automată	30
15	Claxon	15
16	Releu bobine de aprindere (benzină 2.0); Invertor; Modul control bord.	10/20
17	Modul control motor; Modul control Sistem antiblocare roți (ABS) / ESP; Releu principal	7,5
18	Terminal 30 (pozitiv)	7,5
19	Spălător lunetă față	30
20	eBKV	40
21	Modul control cutie automată	15
22	Modul control motor	7,5
23	Demaror	30
24	PTC	40
36	Far stânga	15
37	Încălzire staționară	20
38	Far dreapta	15

Leggere  Seat Ibiza 3 (6L) (2002-2009) – baterii

Schema cutiei de siguranțe și relee – Seat Tarraco

Se referă la vehiculele produse în anii:

2021.

Bricheta în Seat Tarraco este siguranța numărul 40 în cutia de siguranțe a bordului.

Culoare	Amperaj [A]
negru	1
purpuriu	3
maro deschis	5
maro	7.5
roșu	10
albastru	15
galben	20
alb sau transparent	25
verde	30
portocaliu	40

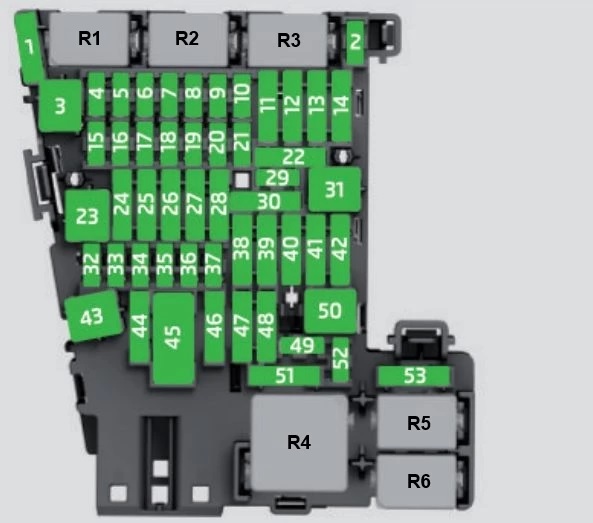

Cutia de siguranțe în compartimentul pasagerilor

Vehicule cu volan pe partea stângă:

Cutia de siguranțe se află în spatele compartimentului pentru obiecte.

Vehicule cu volan pe partea dreaptă: Se află în spatele compartimentului pentru obiecte.

Număr	Descriere și Amperaj
Număr	Descriere și Amperaj
1	AdBlue (SCR)	30
4	Claxon D W A; Computer de bord.	7,5
5	Gateway	7,5
6	Manetă cutie automată	7,5
7	Panou control climatizare și încălzire; Încălzire lunetă spate; Încălzire staționară; Încălzire spate.	10
8	Diagnosticare; Comutator electronic frână de staționare; Comutator lumină; Lumină marșarier; Iluminare interior; Mod condus; Prag ușă iluminat; Senzor lumină/umiditate/ploaie; Unitate control iluminare colțuri.	7,5
9	Unitate control coloana volan	7,5
10	Display radio	7,5
11	Unitate control computer de bord	40
12	Radio informativ și de divertisment	30
13	Tensionator centură siguranță șofer	25
14	Ventilator climatizare	40
15	Deblocare coloana volan	10
16	Recepție și stabilizare semnal GSM; Interfață telefon mobil; Unitate control conexiuni USB.	7,5
17	Bord; Interfață navigație OCU.	7,5
18	Cameră ambientală și unitate control cameră spate	7,5
19	Kessy	7,5
20	Pompă gol SCT 1,5 L	7,5/15
21	Unitate control Haldex 4×4	15
22	Remorcă	15
23	Trapă electrică	20
24	Computer de bord	40

Număr	Descriere și Amperaj
25	Ușa stângă	30
26	Scaune încălzite	30
27	Lumină interioară	30
28	Remorcă	25
30	PHEV. Dezactivarea instalației de înaltă tensiune pentru operațiuni de salvare. Identificat cu etichetă galbenă.	10
31	Unitate de control electrică a capotei	30
32	Unitate de control a asistenței la parcare, cameră față și radar	10
33	Sistem airbag	7,5
34	Comutator marșarier; Senzor climatic; Oglindă electrocromatică; Frână electrică.	7,5
35	Conector diagnostic	7,5
38	Remorcă	25
39	Ușa dreaptă	30
40/1	La 12V	20
41	Tensionator centură de siguranță partea pasagerului	25
42	Închidere centralizată	40
43	Unitate de control audio digitală	30
44	Remorcă	15
45	Scaun electric partea șoferului	15
47	Ștergător lunetă spate	15
48	SoundActor	7,5
49	Aprindere	7,5
51	Climatizare spate	25
52	Moduri de condus.	15
53	Lunetă spate încălzită	30

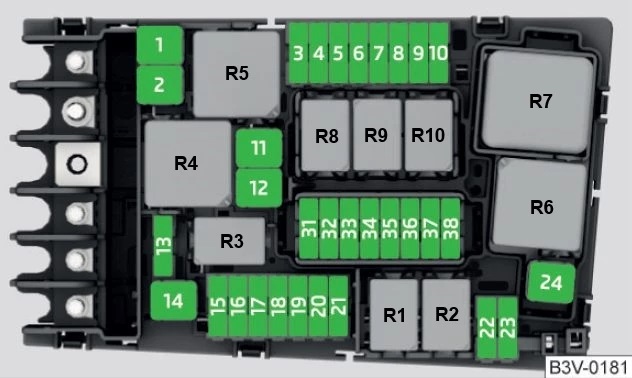

Cutia de siguranțe în compartiment motor

Număr	Descriere și Amperaj
Număr	Descriere și Amperaj
1	Unitate control Sistem antiblocare roți (ABS)/ESP	25
2	Unitate control Sistem antiblocare roți (ABS)/ESP	40/60
3	Unitate control Motor (benzină/diesel)	15/30
4	Senzori motor; Ventilatoare electrice; Regulator presiune; Debitmetru; Releu bujie aprindere (diesel); Releu PTC.	7,5/10
5	Senzori motor	10
6	Senzor lumină de stop	7,5
7	Alimentare motor	7,5/10
8	Senzor de oxigen	10/15
9	Motor	10/20
10	Unitate control Pompă combustibil	15/20
11	PTC	40
12	PTC	40

Număr	Descriere și Amperaj
13	Pompă de răcire a uleiului cutie automată	30
15	Claxon	15
16	Releu bobine de aprindere (benzină 2.0); Invertor; Unitate de control bord.	10/20
17	Unitate de control motor; Unitate de control Sistem antiblocare roți (ABS)/ESP; Releu principal.	7,5
18	Terminal 30 (referință pozitivă)	7,5
19	Spălător parbriz față	30
20	eBKV	40
21	Unitate de control cutie automată	15
22	Unitate de control motor	7,5
23	Demaror	30
24	PTC	40
36	Far stânga	15
37	Încălzire staționară	20
38	Far dreapta	15
