Seat Toledo (2004-2012) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Seat Toledo (2004–2012), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Seat Toledo
Se referă la vehiculele produse în anii:
2004, 2005.

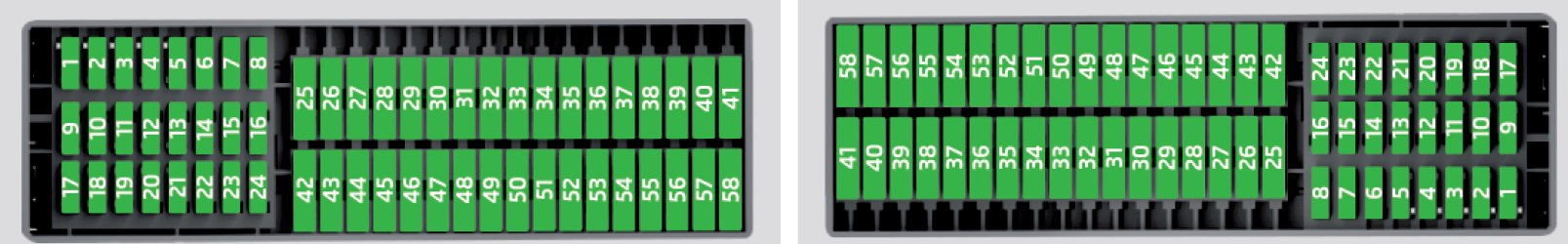

Cutia de siguranțe în bord
Vehicule cu volan pe partea șoferului și pe partea pasagerului
| Număr | Descriere | Amperaj [A] |
| 1 | Oglindă electrocromatică;
Releu 50. |
5 |
| 2 | Modul control motor | 5 |
| 3 | Comutator lumini;
Controler faruri; Far lateral dreapta; Telefon. |
5 |
| 4 | Instalație telefonică preliminară | 5 |
| 5 | Debitmetru;
Tub frecvență. |
10 |
| 6 | Sistem airbag | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | Servodirecție | 5 |
| 10 | Diagnosticare;
Comutator marșarier. |
5 |
| 11 | Parbriz încălzit | 5 |
| 12 | Măsurare FSI | 10 |
| 13 | Modul control remorcă | 5 |
| 14 | Modul control ESP/TCP;
Sistem antiblocare roți (ABS)/ESP. |
5 |
| 15 | Cutie automată | 5 |
| 16 | Control încălzire;
Climatronic; Senzor presiune; Scaune încălzite. |
10 |
| 17 | Motor | 7,5 |
| 18 | — | — |
| 19 | — | — |
| 20 | Alimentare cutia de siguranțe compartiment motor | 5 |
| 21 | Manetă cutie de viteze | 5 |
| 22 | — | — |
| 23 | Lumină de stop | 5 |
| 24 | Diagnosticare;
Comutator lumini. |
10 |
| 25 | Pompă vid | 20 |
| 26 | Conector alimentare motor | 10 |
| 27 | Cutie automată | 20 |
| 28 | Comutator lumină | 5 |
| 29 | Motor ștergător spate | 15 |
| 30 | Operațiune de încălzire | 5 |
| 31 | Unitate control cablu | 15 |
| 32 | Duze | 5 |
| 33 | Încălzitor | 40 |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |
| 39 | Unitate control remorcă (cârlig) | 15 |
| 40 | Unitate control remorcă (semnalizatoare, frâne și partea stângă) | 20 |
| 41 | Unitate control remorcă (proiector ceață, lumină marșarier și partea dreaptă) | 20 |
| 42 | Presă turnare electrică consolă | 15 |
| Presă turnare electrică spate | 30 | |
| 43 | Unitate control combustibil | 15 |
| 44 | Claxon de alertă și senzor monitorizare interior | 5 |
| 45 | — | — |
| 46 | Unitate control cablu | 7,5 |
| 47 | Brichetă | 25 |
| 48 | Scaune | 10 |
| 49 | Închidere centralizată | 10 |
| 50 | Închidere centralizată centrală | 25 |
| 51 | Trapă | 20 |
| 52 | Unitate control cablu | 25 |
| 53 | Sistem spălare faruri | 20 |
| 54 | Park Pilot (asistent parcare) | 5 |
| 55 | — | — |
| 56 | Motor încălzitor Climatronic | 40 |
| 57 | Unitate control uși | 30 |
| 58 | Unitate control uși | 30 |
Sub volan, pe suportul releului
| Număr | Descriere | Amperaj [A] |
| Aria | Controlere uși (geamuri electrice/oglinzi electrice/închidere centralizată) | 30 |

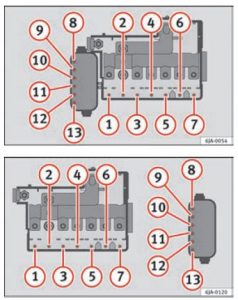

Cutia de siguranțe în compartiment motor, partea stângă
| Număr | Descriere | Amperaj [A] |
| 1 | Curat | 30 |
| 2 | Coloana volanului | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Kombi | 5 |
| 7 | — | — |
| 8 | Radio | 15 |
| 10 | Releu principal în compartiment motor FSI / motor diesel / alimentare modul injecție | 5 |
| Releu principal în compartiment motor D2L (2.0 FSI 147 kW) | 10 | |
| 11 | — | — |
| 12 | Gateway | 5 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 20 | |
| 14 | Bobină | 20 |
| 15 | Motor T71 / 20 FSI | 5 |
| Releu pompă | 10 |
| 16 | Pompă ADS | 30 |
| 17 | Claxon | 15 |
| 18 | — | — |
| 19 | Curățare | 30 |
| 20 | — | — |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedala frânei;
Senzor de viteză. |
5 |
| 23 | Motor 1.6, releu principal (releu nr. 100) | 5 |
| T 71 diesel EGR | 10 | |
| Pompă combustibil de înaltă presiune 2.0 D2L | 15 | |
| 24 | ARF;
Electrovalvă schimbător. |
10 |
| 25 | Iluminare corectă | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Motor 1.6 SLP | 40 |
| 1.9 TDI Releu bujii incandescente | 50 | |
| 28 | KL15 | 40 |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | KLX | 40 |
Cutia laterală
| Număr | Descriere | Amperi [A] |
| B1 | Alternator < 140 W | 150 |
| Alternator > 140 W | 200 | |
| C1 | Servodirecție | 80 |
| D1 | PTC (încălzire electrică suplimentară a aerului) | 100 |
| E1 | Ventilator > 500 W / Ventilator < 500 W | 80 |
| 50 | ||
| F1 | Alimentare multiconector „30”;
Cutia de siguranțe internă. |
100 |
| G1 | Alimentare siguranță remorcă în cutia de siguranțe internă | 50 |
| H1 | — | — |
Schema cutiei de siguranțe și relee – Seat Toledo
Se referă la vehiculele produse în anii:
2006.
Cutia de siguranțe în bord
Vehicule cu volan pe partea șoferului și pe partea pasagerului
| Număr | Descriere | Amperaj [A] |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | Sistem airbag | 5 |
| 10 | — | — |
| 11 | — | — |
| Set post-vânzare | 5 | |
| 12 | Far xenon stânga | 10 |
| 13 | Control încălzire;
Comutator ESP, ASR; Marșarier; Sistem telefonic. |
5 |
| 14 | Sistem antiblocare roți (ABS);
ESP; Motor; Faruri; Modul control remorcă; Comutator lumini; Bord. |
10 |
| 15 | Modul control reglare faruri;
Geamuri față încălzite; Iluminare bord; Diagnostic modul control. |
10 |
| 16 | Far xenon dreapta | 10 |
| 17 | Motor D2L (2,0l 147 kW 4 trepte TFSI) | 10 |
| 18 | — | — |
| 19 | — | — |
| 20 | Park Pilot (asistență parcare);
Manetă cutie; Modul control ESP. |
10 |
| 21 | Modul control cablu | 7,5 |
| 22 | Senzor alarmă volumetrică;
Claxon alarmă. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumini. |
10 |
| 24 | — | — |
| 25 | Interfață modul control cutie automată | 20 |
| 26 | Pompă gol | 20 |
| 27 | — | — |
| 28 | Motor ștergător față/controler cablu | 20 |
| 29 | — | — |
| 30 | Brichetă;
Presso. |
20 |
| 31 | — | — |
| 32 | — | — |
| 33 | Încălzitor | 40 |
| 34 | — | — |
| 35 | — | — |
| 36 | Motor 2,0 l 147 kW | 10 |
| 37 | Motor 2,0 l 147 kW | 10 |
| 38 | Motor 2,0 l 147 kW | 10 |
| 39 | Modul control remorcă (cârlig) | 15 |
| 40 | Modul control remorcă (semnalizatoare, frâne și partea stângă) | 20 |
| 41 | Modul control remorcă (proiector ceață, lumină marșarier și partea dreaptă) | 20 |
| 42 | Set de inele de remorcare (soluție asistență) | 15 |
| 43 | — | — |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri față electrice | 30 |
| 46 | Geamuri spate electrice | 30 |
| 47 | Motor (semnalizator, releu combustibil) | 15 |
| 48 | Control confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Sistem spălare faruri | 20 |
| 53 | Set de inele de remorcare (soluție asistență) | 20 |
| 54 | Taxi (alimentare la metru) | 5 |
| 55 | Set de inele de remorcare (soluție asistență) | 20 |
| 56 | Taxi (alimentare emițător radio) | 15 |
| 57 | — | — |
| 58 | Închidere centralizată | 30 |
Cutia de siguranțe în compartiment motor, partea stângă
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător parbriz | 30 |
| 2 | — | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie Cutie automată | 15 |
| 6 | Panou instrumente/coloană volan | 5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație Tomtom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | — | — |
| 12 | Unitate control electronică | 10 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobine de aprindere | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 |
| 16 | Iluminare corectă | 40 |
| 17 | Claxon | 15 |
| 18 | — | — |
| 19 | Curat | 30 |
| 20 | — | — |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedale frâne;
Senzor viteză. |
5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | AKF;
Supapă transmisie. |
10 |
| 25 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | — | — |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 40 |
Cutia laterală
| Număr | Descriere | Amperaj [A] |
| B1 | Alternator < 140 W | 150 |
| Alternator > 140 W | 200 | |
| C1 | Servodirecție | 80 |
| D1 | Alimentare multipunct „30”;
Cutia de siguranțe internă. |
100 |
| E1 | Ventilator > 500 W | 80 |
| Ventilator < 500 W | 50 | |
| F1 | PTC (încălzire electrică suplimentară a aerului) | 100 |
| G1 | Alimentare siguranță remorcă în cutia de siguranțe internă | 50 |
| H1 | Modul control închidere centralizată (4F8 cu blocare automată) | — |
Seat Toledo (2007) – schema cutiei de siguranțe
Siguranță brichetă (priză de alimentare) în Seat Toledo (2007) este siguranța 30 în bloc siguranțe.
Anul producției: 2007
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran trapă) | – |
| 11 | – | – |
| Kit post-vânzare | 5 | |
| 12 | Far stânga xenon | 10 |
| 13 | Control încălzire;
ESP; Comutator ASR; Marșarier; Preinstalare telefon; Navigație Tomtom. |
5 |
| 14 | Panou instrumente ABS;
ESP; Motor; Faruri; Panou instrumente remorcă; Comutator lumini; Panou instrumente. |
10 |
| 15 | Panou instrumente lumini;
Ștergătoare parbriz încălzite; Iluminare indicatori; Panou diagnostic. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Motor D2L
(2,0 l 147 kW 4-trepte TFSI). |
10 |
| 18 | – | – |
| 19 | – | – |
| 20 | Park Pilot (asistent parcare);
Manetă cutie de viteze; Comutator ESP. |
10 |
| 21 | Unitate control cablu | 7,5 |
| 22 | Senzor volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumini. |
10 |
| 24 | Kit cârlig preinstalat
(soluție asistată). |
15 |
| 25 | Cutie automată
ambreiaj distribuție. |
20 |
| 26 | Pompă gol | 20 |
| 27 | Intrare RSE (ecran trapă) | 10 |
| 28 | Motor ștergător față;
Controler cabluri. |
20 |
| 29 | – | – |
| 30 | Brichetă | 20 |
| 31 | – | – |
| 32 | – | – |
| 33 | Încălzitor | 40 |
| 34 | – | – |
| 35 | – | – |
| 36 | Motor 2,0 l 147 kW | 10 |
| 37 | Motor 2,0 l 147 kW | 10 |
| 38 | Motor 2,0 l 147 kW | 10 |
| 39 | Unitate control remorcă
(ambreiaj). |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă). |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | – | – |
| 43 | Preinstalare remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor
(controler combustibil, releu benzină) |
15 |
| 48 | Control confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spălătoare faruri | 20 |
| 53 | Kit inele de remorcare
(soluție asistată). |
20 |
| 54 | Taxi (alimentare contor kilometraj) | 5 |
| 55 | Kit inele de remorcare
(soluție asistată). |
20 |
| 56 | Taxi (alimentare taximetru) | 15 |
| 57 | – | – |
| 58 | Închidere centralizată | 30 |
Schema siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amp [A] |
| 1 | Ștergător parbriz | 30 |
| 2 | Coloană volan | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Planșă instrumente | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 9 | Navigație Tomtom | 5 |
| 10 | Releu principal în FSI,
compartiment motor Diesel, alimentare modul injecție. |
5 |
| Releu principal în compartiment motor D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Tranzit | 10 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Releu pompă | 10 |
| 16 | Pompă ABS | 30 |
| 17 | Claxon | 15 |
| 18 | – | – |
| 19 | Curățat | 30 |
| 20 | – | – |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedală frână;
Senzor viteză. |
5 |
| 23 | Motor diagnostic 1.6, releu principal
(releu nr. 100). |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Pompă combustibil presiune înaltă | 15 | |
| 24 | AKF, electrovalvă cutie | 10 |
| 25 | Iluminare corectă | 40 |
| 26 | Iluminare stânga | 40 |
| Motor 1.6 SLP | 40 | |
| 1.9 TDI Releu bujii incandescente | 50 | |
| 27 | KL15 | 40 |
| 28 | Motor pulverizator parbriz,
controler cabluri. |
20 |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | X – releu evacuare | 40 |
Poziție în compartiment motor: cutia de siguranțe laterală
| Nr | Descriere | Amp [A] |
| B1 | Alternator <140 W. | 150 |
| Alternator> 140 W. | 200 | |
| C1 | Servodirecție | 80 |
| D1 | Alimentare multi-loc “30”;
Cutia de siguranțe internă. |
100 |
| E1 | Ventilator> 500 W. | 80 |
| Ventilator <500 W. | 50 | |
| F1 | PTC
(încălzire electrică suplimentară prin aer) |
80 |
| G1 | PTC
(încălzire electrică suplimentară prin aer) |
40 |
| H1 | Închidere centralizată
(4F8 cu autolock). |
– |
Seat Toledo (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Seat Toledo (2008) este siguranța 30 în cutia de siguranțe de pe bord.
Siguranțe pe partea stângă a bordului
| Nr | Descriere | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran pe trapă) | 10 |
| 11 | – | – |
| 12 | Far stânga xenon | 10 |
| 13 | Control încălzire;
ESP; Comutator ASR; Preinstalare telefon; Navigație Tomtom. |
5 |
| 14 | Tablou de bord;
Sistem antiblocare roți (ABS); ESP; Motor; Faruri; Tablou de bord remorcă; Comutator lumini; Tablou de bord instrumente. |
10 |
| 15 | Tablou de bord lumini;
Ștergătoare parbriz încălzite; Iluminare semnalizatoare; Tablou de bord diagnostic. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor | 10 |
| 18 | – | – |
| 19 | – | – |
| 20 | Park Pilot (asistent parcare);
Manetă cutie; Comutator ESP. |
10 |
| 21 | Unitate control cablu | 7,5 |
| 22 | Detector volumetric alarmă;
Claxon. |
5 |
| 23 | Diagnostic;
Senzor ploaie; Comutator lumini. |
10 |
| 24 | – | 15 |
| 25 | Cutie automată
ambreiaj distribuție. |
20 |
| 26 | Pompă gol | 20 |
| 27 | Intrare RSE (ecran pe trapă) | 10 |
| 28 | Motor ștergător față;
Controler cabluri. |
20 |
| 29 | – | – |
| 30 | Brichetă | 20 |
| 31 | – | – |
| 32 | – | – |
| 33 | Încălzitor | 40 |
| 34 | – | – |
| 35 | – | – |
| 36 | Gestionare motor | 10 |
| 37 | Gestionare motor | 10 |
| 38 | Gestionare motor | 10 |
| 39 | Unitate control remorcă
(ambreiaj). |
15 |
| 40 | Unitate control remorcă
(semnalizatoare, frâne și partea stângă). |
20 |
| 41 | Unitate control remorcă
(proiector ceață, lumină marșarier și partea dreaptă). |
20 |
| 42 | – | – |
| 43 | Preinstalare remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor
(controler combustibil, releu benzină). |
15 |
| 48 | Control comod | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Spray-uri faruri | 20 |
| 53 | – | – |
| 54 | Taxi (alimentare contor kilometraj) | 5 |
| 55 | – | – |
| 56 | Taxi (alimentare taximetru) | 15 |
| 57 | – | – |
| 58 | Închidere centralizată | 30 |
Schema siguranțe, compartiment motor, partea stângă
| Nr | Descriere | Amp [A] |
| 1 | Ștergător/Ștergătoare parbriz | 30 |
| 2 | – | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie AQ | 15 |
| 6 | Bord;
Coloană volan. |
5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Navigație Tomtom | 5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | – | – |
| 12 | Unitate electronică
de control |
10 |
| 13 | Alimentare modul injecție
benzină. |
25 |
| Alimentare modul injecție
motorină. |
30 | |
| 14 | Bobine de aprindere | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 |
| 16 | Iluminare corectă | 40 |
| 17 | Claxon | 15 |
| 18 | – | – |
| 19 | Gol | 30 |
| 20 | – | – |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedalieră frâne;
Senzor viteză. |
5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | AKF;
Supapă cutie, |
10 |
| 25 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | – | – |
| 29 | Geamuri electrice
(față și spate). |
50 |
| Geamuri electrice
(față). |
30 | |
| 30 | Cheie aprindere | 40 |
Poziție în compartiment motor: cutia de siguranțe laterală
| Nr | Descriere | Amp [A] |
| B1 | Alternator <140 W. | 150 |
| Alternator> 140 W. | 200 | |
| C1 | Servosterzo | 80 |
| D1 | Alimentare multi-loc “30”;
Cutia de siguranțe internă; |
100 |
| E1 | Ventilator> 500 W. | 80 |
| Ventilator <500 W. | 50 | |
| F1 | PTC (încălzire electrică
suplimentară prin aer). |
80 |
| G1 | PTC (încălzire electrică
suplimentară prin aer). |
40 |
| H1 | Închidere centralizată | – |
Schema cutiei de siguranțe și relee – Seat Toledo
Se referă la vehiculele produse în anii:
2009.
Siguranțe în bord
Vehicule cu volan pe partea șoferului și pe partea pasagerului
| Număr | Descriere | Amperaj [A] |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | Sistem airbag | 5 |
| 10 | Intrare RSE (ecran trapă) | 10 |
| 11 | — | — |
| 12 | Far stânga xenon | 10 |
| 13 | Control încălzire;
ESP; Comutator ASR; Marșarier; Preinstalare telefon; Navigație TomTom. |
5 |
| 14 | Tablou de bord ABS/ESP;
Motor; Faruri; Tablou de bord remorcă; Comutator lumini; Tablou de bord instrumente. |
10 |
| 15 | Tablou de bord reglare faruri;
Ștergătoare parbriz încălzite; Lumini instrumente; Tablou de bord diagnostic. |
10 |
| 16 | Far dreapta xenon | 10 |
| 17 | Gestionare motor | 10 |
| 18 | — | — |
| 19 | — | — |
| 20 | Park Pilot (Asistent parcare);
Manetă cutie; Modul control ESP. |
10 |
| 21 | Unitate control cablu | 7,5 |
| 22 | Senzor alarmă volumetrică/Claxon alarmă | 5 |
| 23 | Diagnosticare;
Senzor ploaie; Comutator lumini. |
10 |
| 24 | — | 15 |
| 25 | Transmisie automată ambreiaj diferențial | 20 |
| 26 | Pompă gol | 20 |
| 27 | Intrare RSE (ecran trapă) | 10 |
| 28 | Motor ștergător față/controler cablu | 20 |
| 29 | — | — |
| 30 | Brichetă;
Presso. |
20 |
| 31 | — | — |
| 32 | — | — |
| 33 | Încălzitor | 40 |
| 34 | — | — |
| 35 | — | — |
| 36 | Gestionare motor | 10 |
| 37 | Gestionare motor | 10 |
| 38 | Gestionare motor | 10 |
| 39 | Unitate control remorcă (cuplu) | 15 |
| 40 | Unitate control remorcă (semnalizatoare, frâne și partea stângă) | 20 |
| 41 | Unitate control remorcă (proiector ceață, lumină marșarier și partea dreaptă) | 20 |
| 42 | — | — |
| 43 | Preinstalare remorcă | 40 |
| 44 | Încălzire lunetă spate | 25 |
| 45 | Geamuri electrice (față) | 30 |
| 46 | Geamuri electrice spate | 30 |
| 47 | Motor (unitate control combustibil, releu benzină) | 15 |
| 48 | Control confort | 20 |
| 49 | Control încălzire | 40 |
| 50 | Scaune încălzite | 30 |
| 51 | Trapă | 20 |
| 52 | Sistem spălare faruri | 20 |
| 53 | — | — |
| 54 | Taxi (alimentare) | 5 |
| 55 | — | — |
| 56 | Taxi (alimentare taximetru) | 15 |
| 57 | — | — |
| 58 | Închidere centralizată | 30 |
Siguranțe în compartiment motor, partea stângă
| Număr | Descriere | Amperi [A] |
| 1 | Ștergător parbriz | 30 |
| 2 | — | 5 |
| 3 | Unitate control cablu | 5 |
| 4 | Sistem antiblocare roți (ABS) | 30 |
| 5 | Transmisie Cutie automată | 15 |
| 6 | Panou instrumente/coloană volan | 5 |
| 7 | Cheie aprindere | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
Navigație Tomtom. |
5 |
| 10 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| 11 | — | — |
| 12 | Unitate control electronică | 10 |
| 13 | Alimentare modul injecție benzină | 25 |
| Alimentare modul injecție motorină | 30 | |
| 14 | Bobină | 20 |
| 15 | Gestionare motor | 5 |
| Releu pompă | 10 |
| 16 | Iluminare corectă | 40 |
| 17 | Claxon | 15 |
| 18 | — | — |
| 19 | Curat | 30 |
| 20 | — | — |
| 21 | Senzor de oxigen | 15 |
| 22 | Pedale frâne;
Senzor viteză. |
5 |
| 23 | Gestionare motor | 5 |
| Gestionare motor | 10 | |
| Gestionare motor | 15 | |
| 24 | AKF;
Electrovalvă cutie. |
10 |
| 25 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 26 | Iluminare stânga | 40 |
| 27 | Gestionare motor | 40 |
| Gestionare motor | 50 | |
| 28 | — | — |
| 29 | Geamuri electrice (față și spate) | 50 |
| Geamuri electrice (față) | 30 | |
| 30 | Cheie aprindere | 40 |
Siguranțe laterale
| Număr | Descriere | Amperaj [A] |
| B1 | Alternator < 140 W | 150 |
| Alternator > 140 W | 200 | |
| C1 | Servodirecție | 80 |
| D1 | Alimentare multipunct „30”;
Cutia de siguranțe internă. |
100 |
| E1 | Ventilator > 500 W | 80 |
| Ventilator < 500 W | 50 | |
| F1 | PTC (încălzire electrică suplimentară a aerului) | 80 |
| G1 | PTC (încălzire electrică suplimentară a aerului) | 40 |
| H1 | Închidere centralizată | — |
Seat Toledo (2012) – schema cutiei de siguranțe
Siguranță brichetă (priză de alimentare) în Seat Toledo (2012) este siguranța 47 în cutia de siguranțe.
Anul producției: 2012
Siguranțe în bord
| Nr | Descriere |
| 1 | S – aprindere |
| 2 | Start/Stop |
| 3 | Tablou de bord;
Reglarea unghiului farurilor; Telefon; Senzor nivel ulei. |
| 4 | Unitate control Sistem antiblocare roți (ABS)/ESC |
| 5 | Motor pe benzină: cruise control |
| 6 | Lumină marșarier (cutie manuală) |
| 7 | Comutator;
Modul control motor; Cutie automată. |
| 8 | Comutator frână;
Comutator ambreiaj; Ventilator răcire. |
| 9 | Panou control încălzire;
Modul control climatizare; Asistență parcare; Geam electric; Ventilator radiator; Duze ștergător parbriz față. |
| 10 | Convertor DC-DC |
| 11 | Control oglindă exterioară |
| 12 | Unitate control cârlig remorcă |
| 13 | Modul control cutie automată;
Cutie automată. |
| 14 | Reglarea unghiului farurilor |
| 15 | – |
| 16 | Servodirecție;
Senzor viteză; Modul control motor. |
| 17 | Radio (START-STOP);
Lumină de zi. |
| 18 | Oglinzi încălzite |
| 19 | Injecție |
| 20 | Modul control motor;
Modul control pompă combustibil; Pompă combustibil. |
| 21 | Lumină marșarier (cutie automată);
Proiectoare de ceață cu funcție CORNER. |
| 22 | Panou control încălzire;
Modul control climatizare; Telefon; Tablou de bord general; Senzor unghi direcție; Volan multifuncțional; Bloc cutie automată. |
| 23 | Iluminare interioară;
Iluminare compartiment motor și portbagaj; Lumini laterale. |
| 24 | Unitate control centrală vehicul |
| 25 | – |
| 26 | Ștergător lunetă |
| 27 | – |
| 28 | Motor pe benzină:
electrovalvă aer, încălzire suplimentară. |
| 29 | Injecție;
Pompă lichid răcire. |
| 30 | Pompă combustibil;
Aprindere; Regulator de viteză. |
| 31 | Senzor de oxigen |
| 32 | Pompă combustibil înaltă presiune;
Supapă presiune. |
| 33 | Modul control motor |
| 34 | Centralina motor;
Pompă gol. |
| 35 | Iluminare butoane;
Iluminare plăcuță; Lumini de poziție; Spălător faruri. |
| 36 | Grinzi principale |
| 37 | Proiectoare de ceață spate;
Convertor DC/DC. |
| 38 | Proiectoare de ceață |
| 39 | Ventilator încălzitor |
| 40 | – |
| 41 | Scaune față încălzite |
| 42 | Geam spate încălzit |
| 43 | Claxon |
| 44 | Ștergător parbriz |
| 45 | Închidere hayon spate;
Închidere centralizată. |
| 46 | Alarmă |
| 47 | Brichetă;
Priză alimentare în portbagaj. |
| 48 | Sistem antiblocare roți (ABS) |
| 49 | Semnalizator;
Lumină de frână. |
| 50 | Convertor DC-DC;
Radio. |
| 51 | Ridicător geam electric
(șofer + partea spate stânga). |
| 52 | Ridicător geam electric
(pasager față + partea spate dreapta). |
| 53 | Pulverizator geam față |
| 54 | Tablou de bord general START-STOP;
Modul sub volan; Volan multifuncțional. |
| 55 | Centralina cutie automată |
| 56 | Pulverizator faruri |
| 57 | Far Faruri de întâlnire (partea stângă) |
| 58 | Faruri de întâlnire (partea dreaptă) |
Siguranțe în compartiment motor (versiunea 1 și versiunea 2)
| Nr | Descriere |
| 1 | Alternator |
| 2 | – |
| 3 | Interior (versiunea 1) |
| Puterea bloc siguranțe (versiunea 2) | |
| 4 | Încălzire electrică suplimentară (versiunea 1) |
| Interior (versiunea 2) | |
| 5 | Interior |
| 6 | Ventilator radiator;
Unitate control bobine de aprindere. |
| 7 | Servodirecție electric-hidraulică |
| 8 | Sistem antiblocare roți (ABS) |
| 9 | Ventilator radiator |
| 10 | Cutie automată |
| 11 | Sistem antiblocare roți (ABS) |
| 12 | Unitate control centrală |
| 13 | Încălzire electrică suplimentară |
