Seat Cordoba (1993-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Cordoba 1993–2007, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).

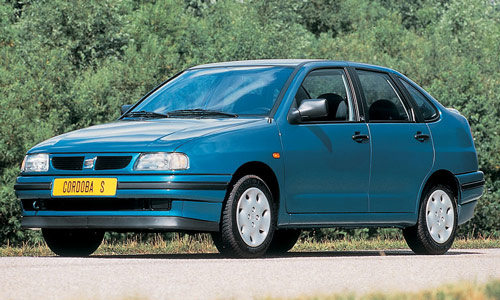

Seat Cordoba (1993-2002) – schema bloc siguranțe
Anul producției: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță Brichetă (priză de alimentare) în Seat Cordoba (1993-2002) este siguranța 22 în bloc siguranțe.

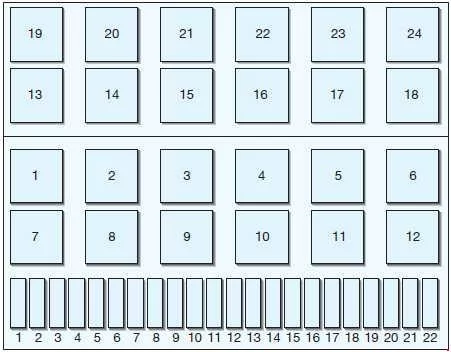

Schema siguranțelor
| Nr | Amp [A] | Descriere |
| 1 | 10 | Faruri de întâlnire stânga și regulator |
| 2 | 10 | Far de întâlnire dreapta și regulator |
| 3 | 10 | Iluminare plăcuță înmatriculare |
| 4 | 15 | Ștergător lunetă spate |
| 5 | 15 | Spălător/ștergător parbriz |
| 6 | 20 | Ventilator aer proaspăt, climatizare |
| 7 | 10 | Far lateral și spate dreapta;
Iluminare compartiment motor. |
| 8 | 10 | Far poziție și spate stânga |
| 9 | 20 | Oglinzi încălzite, lunetă spate |
| 10 | 15 | Proiectoare de ceață față și spate |
| 11 | 10 | Faruri de drum partea stângă;
Faruri de urgență. |
| 12 | 10 | Faruri de drum dreapta |
| 13 | 10 | Claxon |
| 14 | 10 | Faruri marșarier;
Scaune încălzite. |
| 15 | 10 | Echipament motor |
| 16 | 15 | Panou instrumente;
Ceas; Iluminare interior; Lumini de semnalizare. |
| 17 | 10 | Indicatori |
| 18 | 20 | Pompă combustibil;
Senzor de oxigen; Injectoare. |
| 19 | 30 | Grup ventilator răcire |
| 20 | 10 | Lumini de stop |
| 21 | 15 | Închidere centralizată;
Iluminare portbagaj; Radio. |
| 22 | 10 | Brichetă |
| Releu | ||
| 1 | – | |
| 2 | Releu al ștergătorului/spălătorului lunetei spate | |
| 3 | Releu de alimentare | |
| 4 | Releu contact “X” | |
| 5 | – | |
| 6 | Releu lumini de avarie | |
| 7 | Releu ștergătoare faruri | |
| 8 | Releu temporizator spălător/
ștergător parbriz. |
|
| 9 | Se aprinde releul semnalului acustic de avarie | |
| 10 | Releu proiectoare de ceață
sau punte de legătură. |
|
| 11 | Releu claxon cu două tonuri
sau punte de legătură. |
|
| 12 | Pompă combustibil sau releu bujii incandescente | |
| 13 * | – | |
| 14 * | Închidere centralizată cu telecomandă (160) sau
releu 2° viteză ventilator electric (80) |
|
| 15 * | Releu colector admisie (1) | |
| 16 * | Ventilator electric 2° viteză | |
| 15 | Releu electronic al panoului de borne pentru
control motor Diesel (144), turbodiesel (166) |
|
| 16 | ||
| 17 * | Siguranță bujii incandescente motor
diesel sau releu ABS (178) |
|
| 18 * | Releu ABS (178) sau releu pentru
modele cu far dublu (145)/(200). |
|
| 19 * | Închidere centralizată cu telecomandă (160) | |
| 20 * | Siguranță geamuri electrice (53) | |
| 21 * | Releu motor (31) / 2° viteză
ventilator electric (53) |
|
| 22 * | Releu cutie automată (150) | |
| 23 * | Releu bujii incandescente motorină
sau siguranță ABS |
|
| 24 * | Releu EDS (79) sau releu
cutie automată (150) |
|
| * – aceste poziții ale releelor pot varia | ||
Seat Cordoba (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranța brichetă (priză de alimentare) în Seat Cordoba (2005) este siguranța 49 în cutia de siguranțe.
Cutia de siguranțe
Siguranțele se află pe partea stângă a bordului în spatele capacului.
| Nr | Descriere | Amperaj [A] |
| 1 | – | – |
| 2 | Sistem antiblocare roți (ABS)/ESP | 10 |
| 3 | – | – |
| 4 | Lumină de stop;
Ambreiaj. |
5 |
| 5 | Modul control motor (benzină) | 5 |
| 6 | Faruri de întâlnire dreapta | 5 |
| 7 | Faruri de întâlnire stânga | 5 |
| 8 | Control încălzire oglindă | 5 |
| 9 | Senzor de oxigen | 10 |
| 10 | Semnal “S”;
Control radio. |
5 |
| 11 | – | – |
| 12 | Faruri cu reglaj înălțime | 5 |
| 13 | Senzor nivel și presiune ulei | 5 |
| 14 | Încălzire suplimentară motor;
Pompă ulei. |
10 |
| 15 | Control automat cutie automată | 10 |
| 16 | Scaune încălzite | 15 |
| 17 | Unitate control motor | 5 |
| 18 | Tablou bord;
Încălzire și ventilare; Navigație; Faruri cu reglaj înălțime; Oglindă electrică. |
10 |
| 19 | Lumină marșarier | 15 |
| 20 | Pompă spălare parbriz | 10 |
| 21 | Far de drum dreapta | 10 |
| 22 | Far de drum stânga | 10 |
| 23 | Iluminare plăcuță;
Martor lumină laterală. |
5 |
| 24 | Ștergător parbriz | 10 |
| 25 | Injector (benzină) | 10 |
| 26 | Comutator lumină de frână;
ESP. |
10 |
| 27 | Tablou bord;
Diagnosticare. |
5 |
| 28 | Control:
iluminare compartiment mănuși, iluminare portbagaj, iluminare interior trapă. |
10 |
| 29 | Climatronic | 5 |
| 30 | – | – |
| 31 | Geam electric – stânga | 25 |
| 32 | Control închidere centralizată | 15 |
| 33 | Claxon cu alimentare autonomă | 15 |
| 34 | Alimentare curentă | 15 |
| 35 | Deschidere trapă | 20 |
| 36 | Încălzire;
Ventilație motor cu ventilator electric. |
25 |
| 37 | Pompă ștergător (faruri) | 20 |
| 38 | Proiectoare de ceață;
Proiectoare de ceață spate. |
15 |
| 39 | Control motor benzină | 15 |
| 40 | Control motor diesel | 20 |
| 41 | Indicator nivel combustibil | 15 |
| 42 | Aprindere transformator | 15 |
| 43 | Faruri de întâlnire dreapta | 15 |
| 44 | Geam electric – spate stânga | 25 |
| 45 | Geam electric față dreapta | 25 |
| 46 | Control ștergător parbriz | 20 |
| 47 | Control încălzire lunetă spate | 20 |
| 48 | Control semnalizatoare | 15 |
| 49 | Brichetă | 15 |
| 50 | Senzor ploaie;
Închidere centralizată. |
20 |
| 51 | Radio/CD/GPS | 20 |
| 52 | Claxon | 20 |
| 53 | Faruri de întâlnire – stânga | 15 |
| 54 | Geam electric spate dreapta | 25 |
| 1) Semnalul “S” este un sistem care include blocarea volanului și aprinderea.
După ce ați oprit aprinderea și fără a scoate cheia din bord această funcție permite activarea unor dispozitive electrice. |
||
Cutia de siguranțe în compartiment motor pe baterie
Siguranțe metalice
| Nr | Descriere | Amperaj [A] |
| 1 | Alternator;
Aprindere. |
175 |
| 2 | Distribuție potențială intrare habitaclu pasageri. | 110 |
| 3 | Pompă servodirecție | 50 |
| 4 | SLP (benzină);
Preîncălzire bujii (motorină). |
50 |
| 5 | Încălzitor electric;
Ventilator climatizare. |
40 |
| 6 | Control ABS | 40 |
Siguranțe nemetalice
| Nr | Descriere | Amperaj [A] |
| 7 | Control Sistem antiblocare roți (ABS) | 25 |
| 8 | Încălzitor electric;
Ventilator climatizare. |
30 |
| 9 | – | – |
| 10 | Control cablaj | 5 |
| 11 | Ventilator aer condiționat | 5 |
| 12 | – | – |
| 13 | Control cutie automată Jatco. | 5 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
Seat Cordoba (2006-2007) – schema cutiei de siguranțe
Anul producției: 2006, 2007.
Siguranță brichetă (priză de alimentare) în Seat Cordoba (2006-2007) este siguranța 49 în cutia de siguranțe
Cutia de siguranțe
Siguranțele se află pe partea stângă a bordului în spatele capacului.
| Nr | Descriere | Amp [A] |
| 1 | Pompă apă secundară 1.8 20 VT (T16) | 15 |
| 2 | Sistem antiblocare roți (ABS)/ESP | 10 |
| 3 | Gol | |
| 4 | Lumină de stop;
Comutator ambreiaj; Bobine releu. |
5 |
| 5 | Controler motor (benzină) | 5 |
| 6 | Lumină laterală dreapta | 5 |
| 7 | Lumină laterală stânga | 5 |
| 8 | Control încălzire oglindă | 5 |
| 9 | Senzor de oxigen | 10 |
| 10 | Semnal “S” a). Unitate radio | 5 |
| 11 | Alimentare electrică oglindă | 5 |
| 12 | Reglare înălțime faruri | 5 |
| 13 | Senzor presiune/nivel ulei | 5 |
| 14 | Motor încălzire suplimentară;
Pompă combustibil. |
10 |
| 15 | Control automat cutie automată | 10 |
| 16 | Scaune încălzite | 15 |
| 17 | Unitate control motor | 5 |
| 18 | Tablou de bord;
Încălzire și ventilare; Navigație; Reglare înălțime faruri; Oglindă electrică. |
10 |
| 19 | Lumină marșarier | 15 |
| 20 | Pompă spălător parbriz | 10 |
| 21 | Far dreapta de drum | 10 |
| 22 | Far stânga de drum | 10 |
| 23 | Iluminare număr înmatriculare;
Semnalizator lumină laterală. |
5 |
| 24 | Ștergător lunetă spate | 10 |
| 25 | Injectoare (combustibil) | 10 |
| 26 | Comutator lumină de stop;
ESP (senzor de direcție). |
10 |
| 27 | Tablou de bord;
Diagnosticare. |
5 |
| 28 | Iluminare compartiment port-objete;
Iluminare portbagaj; Iluminare internă. |
10 |
| 29 | Climatizare | 5 |
| 30 | Închidere centralizată alimentată | 5 |
| 31 | Control geam față stânga | 25 |
| 32 | Gol | |
| 33 | Semnal acustic cu alimentare autonomă | 15 |
| 34 | Modul control motor | 15 |
| 35 | Trapă | 20 |
| 36 | Încălzire/ventilator motor | 25 |
| 37 | Pompă spălător faruri | 20 |
| 38 | Proiectoare de ceață față și spate | 15 |
| 39 | Controler motor (benzină) | 15 |
| 40 | Controler motor diesel + pompă combustibil SDI | 30 |
| 41 | Indicator nivel combustibil | 15 |
| 42 | Bobine de aprindere + controler motor T70 | 15 |
| 43 | Faruri de întâlnire (partea dreaptă) | 15 |
| 44 | Control geam spate stânga | 25 |
| 45 | Control geam față dreapta | 25 |
| 46 | Ștergător parbriz | 20 |
| 47 | Parbriz încălzit | 20 |
| 48 | Unitate indicator | 15 |
| 49 | Brichetă | 15 |
| 50 | Unitate bloc siguranțe | 20 |
| 51 | Radio/CD/GPS/telefon | 20 |
| 52 | Claxon | 20 |
| 53 | Faruri de întâlnire (partea stângă) | 15 |
| 54 | Control geam spate dreapta | 25 |
| a) Semnalul “S” este un sistem care include demarorul și
blocarea volanului și permite, după oprirea aprinderii și fără a scoate cheia din volan și din aprindere. |
||
Siguranțe sub volan în suportul releului
Siguranțe PTC
| Nr | Descriere | Amp [A] |
| 1 | PTC (încălzire electrică suplimentară
prin aer). |
40 |
| 2 | PTC (încălzire electrică suplimentară
prin aer). |
40 |
| 3 | PTC (încălzire electrică suplimentară
prin aer). |
40 |
Siguranțe metalice
| Nr | Descriere | Amp [A] |
| 1 | Alternator;
Demaror. |
175 |
| 2 | Distribuitor tensiune alimentare
în interiorul vehiculului. |
110 |
| 3 | Pompă servodirecție. | 50 |
| 4 | Încălzire bujie aprindere
(motorină). |
50 |
| 5 | Ventilator încălzitor electric;
ventilator aer condiționat. |
40 |
| 6 | Unitate Sistem antiblocare roți (ABS) | 40 |
Siguranțe nemetalice
| Nr | Descriere | Amp [A] |
| 7 | Unitate Sistem antiblocare roți (ABS) | 25 |
| 8 | Ventilator încălzitor electric;
Ventilator climatizare. |
30 |
| 9 | Unitate Sistem antiblocare roți (ABS) | 10 |
| 10 | Unitate control cablu | 5 |
| 11 | Ventilator Climatizare | 5 |
| 12 | Gol | |
| 13 | Unitate Jatco pentru cutie automată. | 5 |
| 14 | Gol | |
| 15 | Gol | |
| 16 | Gol |
