Porsche 911 (991) (2012-2016) – cutia de siguranțe

Porsche 911 (991) (2012-2016) – schema cutiei de siguranțe

Există două cutii de siguranțe – în spațiul pentru picioare din stânga și din dreapta (în spatele capacelor).

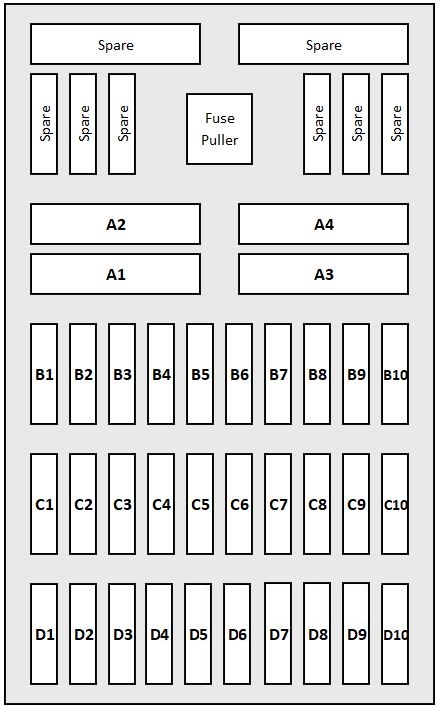

Cutia de siguranțe în spațiul pentru picioare stânga

Nr Descriere Amperi [A] Nr Descriere Amperi [A] A1 Ventilator aer condiționat dreapta / stânga 40 A2 Unitate control PSM 40 A3 Reglare scaun 25 A4 Unitate control PASM 40 B1 Reglare faruri pentru partea stângă și dreaptă;

Lumină capotă față;

Acționator capotă față;

Lumină faruri de drum stânga;

Lumină faruri de întâlnire stânga;

Lumină poziție laterală, FR;

Semnalizator, RL;

Încălzire lunetă. 40 B2 Control supapă evacuare;

Lumină stop ridicată, spoiler;

Acționator capotă spate;

Lumină proiectoare de ceață spate dreapta;

Lumină marșarier stânga;

Lumină stop stânga;

Lumină spate stânga;

Lumină zi FL. 15 B3 Semnal de alertă 15 B4 Iluminare interioară;

Senzori Hall;

Lumină orientare;

Iluminare plăcuță înmatriculare;

Activare electronică ștergător spate;

Releu încălzire lunetă;

Închidere centralizată LED;

Panouri uși LED;

Iluminare ambientală;

Lumină stop ridicată;

Lumină proiectoare de ceață spate stânga;

Lumină stop dreapta;

Lumină marșarier dreapta;

Lumină zi FR;

Lumină spate dreapta. 15 B5 Releu pompă combustibil 20 B6 Închidere și deschidere capac rezervor;

Blocare electrică coloana volan;

Conector 30;

Pompă spălător parbriz, față și spate. 10 B7 Gol B8 Unitate control climatizare 7,5 B9 Bord;

Cronometru pe coloana volan. 10 B10 PCM 25 C1 Panou butoane consolă centrală;

Control poartă;

Priză diagnosticare;

Aprindere;

Blocare coloana volan;

Senzor monitorizare zona pasageri;

Comutator lumină;

Controler ușă față stânga;

Încărcător Bluetooth pentru telefon. 15 C2 Activare încărcare adecvată pentru picioare;

Blocare aprindere electrică anti-demontare;

Semnalizatoare – martor, FL / FR;

Buton urgență LED;

Aprindere;

Lumini laterale semnalizatoare, FR / FL;

Faruri de drum, FR;

Faruri de întâlnire, FR;

Semnalizatoare – martor;

Lumină poziție laterală RR, FL. 40

Nr	Descriere	Ampere [A]
C3	Unitate de control a sistemului de urmărire a vehiculului	5
C4	Claxon	15
C5	Cabriolet: deschidere / închidere a încuietorii în partea superioară; Capac rezervor; deschidere / închidere a cabrioletului în partea superioară; Controlul extinderii / retragerii spoilerului spate.	30
C6	Controler ridicător geamuri, față stânga	25
C7	Sistem de curățare faruri	30
C8	Unitate de control PSM	25
C9	Sirena alarmă	5
C10	Cabriolet: Controler geam spate, spate stânga	5
D1	Ștergător spate	15
D2	HomeLink	5
D3	Far stânga	5
D4	Gateway / priză diagnostic; Senzor calitate aer.	5
D5	Unitate de control PSM	5
D6	Modul comutare coloana volan; Volan electronic.	5
D7	Controler manetă comandă; Senzor ambreiaj.	5
D8	Far dreapta	5
D9	Gol
D10	Motoare ventilatoare scaun	5

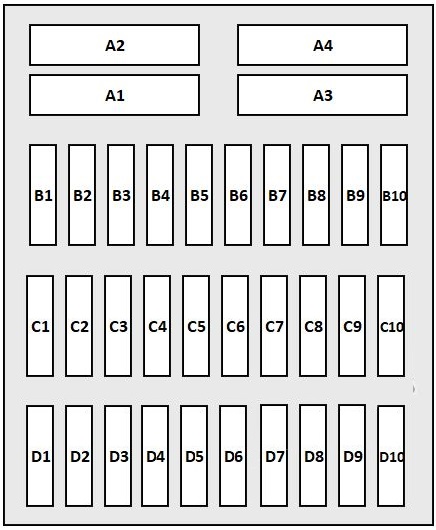

Cutia de siguranțe în spațiul pentru picioare partea dreaptă

Atribuirea siguranțelor în spațiul pentru picioare partea dreaptă

Nr	Descriere	Amperi [A]
Nr	Descriere	Amperi [A]
A1	Convertor DC / DC; Infotainment.	40
A2	Alimentator consola tavan cu convertor DC / DC	40
A3	Motor ventilator aer proaspăt; Regulator ventilator.	40
A4	Controler scaun dreapta; Reglare scaun.	25
B1	Senzor ploaie	5
B2	Unitate control climatizare	25
B3	Diagnosticare scurgeri din rezervor, SUA	5
B4	Unitate control PDDC	10
B5	Unitate control TPM	5
B6	Tuner TV	5
B7	Amplificator de înaltă calitate pentru subwoofer; Amplificator pentru subwoofer.	40 25
B8	Gol
B9	Gol
B10	Gol
C1	Gol
C2	Buton frână electrică de parcare	5

Nr	Descriere	Amperi [A]
C3	Controler ridicător geamuri, FR	7,5
C4	Cabriolet: Controler geam spate, RR	20
C5	Cabriolet: Controler geam spate, electronică RR	5
C6	Motor ștergător față	30
C7	Controler ridicător geamuri, FR	25
C8	Reglaj coloana volan	25
C9	Consolă plafon	5
C10	Amplificator sistem audio	40/25
D1	Modul control sistem airbag	5
D2	Modul control sistem airbag	5
D3	Modul control PDCC	7,5
D4	Modul control PDC; Oglindă EC; Senzor presiune lichid răcire.	7,5
D5	Gol
D6	Ventilație scaun, dreapta	5
D7	Priză consolă centrală; Brichetă.	20
D8	Priză spațiu picioare, SUA	20
D9	Gol
D10	Priză în compartiment portbagaj	20
