Porsche 911 (996) și 986 Boxster (1996-2004) – cutia de siguranțe

Porsche 911 (996) e 986 Boxster (1996-2004) – schema cutiei de siguranțe

Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Poziția cutiei de siguranțe

Se află lângă ușă, în spatele panoului, pe partea șoferului.

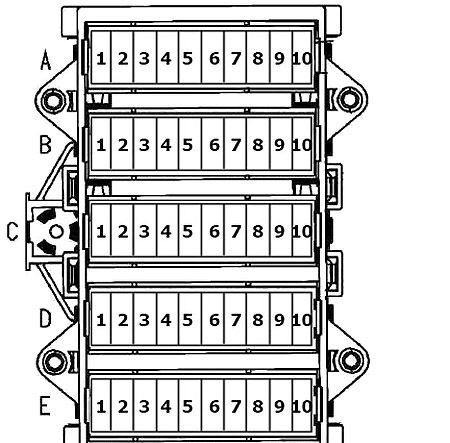

Schema cutiei de siguranțe

Nr Descriere Amperi [A] Nr Descriere Amperi [A] A1 1997-1998:

Faruri de întâlnire dreapta;

1999-2004:

Faruri de întâlnire dreapta;

Controlul farurilor de întâlnire. 7,5
15 A2 1997-1998:

Faruri de întâlnire stânga;

1999-2004:

Faruri de întâlnire stânga. 7,5
15 A3 Lumină de poziție laterală dreapta 7.5 A4 Lumină de poziție laterală stânga 7.5 A5 Iluminare plăcuță;

iluminare instrumente;

Lumină de localizare (2002-2004). 15 A6 Încălzitor scaun 25 A7 Lumină proiectoare de ceață;

Lumină proiectoare de ceață spate. 25 A8 Iluminare plăcuță (Canada) 7.5 A9 1997-1998:

Faruri de drum dreapta;

1999-2004:

Faruri de drum dreapta. 7,5
15 A10 1997-1998:

Faruri de drum stânga;

1999-2004:

Faruri de drum stânga. 7,5
15 B1 Set de semnalizatoare;

Tiptronic;

Buton ASR ON / OFF (PSM);

Diagnosticare;

Power Top. 15 B2 1997-2000:

Radio;

InfoSystem (1997-1998);

2001-2004:

Avertizare pericol;

A. Sistem semnalizatoare direcție. 7,5
15 B3 Claxon cu două tonuri 25 B4 Ventilator compartiment motor 15 B5 Lumină rezervă;

Reglare oglindă memorie CU;

Alimentare CU Top (996). 7.5 B6 1997-1998:

Comutator lumini de avarie;

Alimentare superioară (986);

1999-2004:

Semnalizatoare direcție;

Geam electric. 15 B7 Lumină de stop;

Regulator de viteză. 15 B8 CU CLS Alarmă;

CU DME / ME (electronică motor);

CU Tiptronic. 15 B9 1997-1998:

CU ABS Control Tracțiune;

1999-2004:

CU ABS, ASR, PSM. 15 B10 Diagnosticare set de semnalizatoare;

Reglare verticală faruri (1999-2004);

ALWR (986 din 2001);

Asistent parcare (986 din 2001). 15 C1 Releu MFI-DI;

Electronică motor. 25 C2 Aprindere;

Încălzitor sondă lambda. 30 C3 1997-1998:

Sistem alarmă CU;

Sistem închidere centralizată;

Geam electric (996);

1999-2004:

Alarmă CU CLS;

Alimentare geam;

Trapă;

Controler trapă rabatabilă;

Iluminare interioară. 15 C4 1997-2001:

Pompă combustibil;

2002-2004:

Pompă combustibil. 25
30

Nr	Descriere	Amperi [A]
C5	986: până în 1999: Neutilizat; din 2000: Ventilator compartiment motor, nivel 1.	5
C6	Ștergător	25
C7	Cabluri control Term.X	7.5
C8	1997-2001: Ventilator radiator 2 (dreapta); 2002-2004: Ventilator radiator 2 (dreapta).	30 40
C9	Sistem de curățare faruri	25
C10	1997-2001: Ventilator radiator 1 (stânga); 2002-2004: Ventilator radiator 1 (stânga).	30 40
D1	Alimentare geam	30
D2	Încălzire oglindă; Dezumidificator lunetă spate.	30
D3	Cabrio Top Drive; Trapă (1999-2004).	30
D4	Geam electric spate (cabriolet)	30
D5	Brichetă	15
D6	Sistem climatizare încălzitor	30
D7	1997-1998: Comutator lumini de urgență; CU DME (986); 1999-2000: Avertizare pericol; Sistem semnalizare retur A; 2001-2004: Deschidere capac spoiler spate.	15
D8	1997-2000: Extensie spoiler; 2001: Radio; 2002-2004: Pachet opțiuni radio și audio.	15 15 7.5
D9	Pachet opțiuni audio (996) 986: până în 2000: Pachet opțiuni audio; din 2001: Amplificator DSP.	15
D10	996: 1997-2001: Punct de montaj pentru actualizare (avertizare maxim 5A) 2002-2004: Telefon; 986: Punct de montaj pentru actualizare (avertizare maxim 5A).	7,5 / 5
E1	Term.86S; CU-CL Alarmă; Radio; Cluster CU Info System; Lumini de zi (1999-2004); Senzor răsturnare CU (1999-2004).	7.5
E2	Memorie CU	7.5
E3	Priză controlată electric; Priză stânga memorie CU.	30
E 4	Scaun electric; Priză dreapta memorie CU.	30
E5	InfoSystem	7.5
E6	Term. 30 Telefon / portabil; Unitate control navigație; ORVR (1999-2004).	7.5
E7	Sistem climatizare	7.5
E8	Term. 15 Telefon / portabil; Sistem informativ; Navigație (986, 2001).	7.5
E9	1996-1997, 986: Term. 15 Telefon / Handy; 1997-1998, 996: FDR; 1999-2001: PSM; 2002-2004: PSM.	7,5 30 30 25
E10	1996-1997, 986: CU Tiptronic; 1997-1998, 996: FDR; 1999-2001: PSM; 2002-2004: PSM.	7,5 30 30 25

Se află deasupra cutiei de siguranțe.

(grafică în curs de realizare)

Bloc releu nr. 1

Nr	Releu
Nr	Releu
1	–
2	–
3	Flasher
4	Dezumidificator lunetă spate și oglinzi
5	până în 1997: Difuzor telefonic comutabil.
6	Lumini de zi CU (releu dublu)
7
8	Spălător faruri CU
9	Term.XE

Nr	Releu
10	Colțuri bicolore
12	SUA / JAPONIA: Lumină de ceață.
13	Pompă combustibil
14	CU Power Top (releu dublu)
15
16	Control intermitent ștergător parbriz
18	Activare încălzire
19	Ventilator radiator nivel 1 treapta 1
20	Ventilator radiator nivel 1 treapta 2
21	Ventilator radiator nivel 2 treapta 1
22	Ventilator radiator nivel 2 treapta 2

Se găsește în spatele și sub scaunele spate.

(grafică în curs de realizare)

Bloc releu nr. 2

Nr	Descriere	Amperi [A]
–	Pompă aer secundară (siguranță)	40
1	Releu MFI + DI
2	până în 1998: Aprindere; Senzor oxigen.
3	Extindere spoiler
4	Compresor aer climatizare
5	–
7	Activare blocare
8	din 2000: Ventilator compartiment motor.
9	Retragere spoiler
10	Pompă aer secundară
11	–

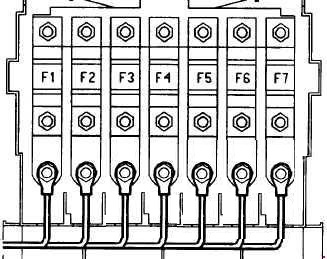

Nr	Descriere
F1	PSM
F2	Calculator bord 1
F3	Calculator bord 2
F4	Bloc aprindere
F5	Electronică motor
F6	Calculator bord 3
F7	PSM
