Porsche 911 (991.2) (2017-2018) – cutia de siguranțe
Porsche 911 (991.2) (2017-2018) – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Siguranțele prizei brichetă (priză de alimentare) în Porsche 911 (991.2) sunt siguranțele D9 (priză electrică în spațiul pentru picioarele pasagerului) și D10 (priză electrică în consola centrală, brichetă) în cutia de siguranțe din partea dreaptă a compartimentului pasagerilor.
Există două cutii de siguranțe – în spațiul pentru picioare stânga și dreapta (în spatele capacelor).
Schemele cutiilor de siguranțe

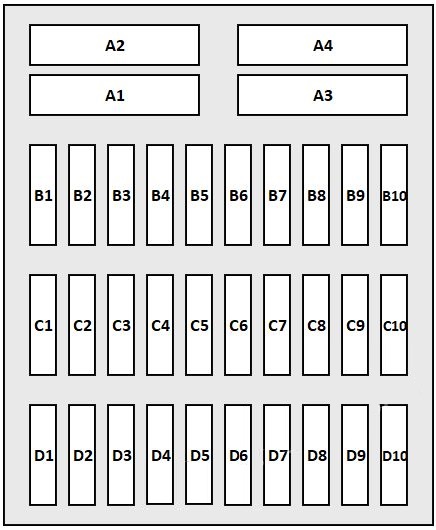

Cutia de siguranțe în spațiul pentru picioare stânga
Atribuirea siguranțelor în spațiul pentru picioare stânga
| Nr | Descriere | Amperi [A] |
|---|---|---|
| Nr | Descriere | Amperi [A] |
| A1 | Ventilator aer condiționat (doar cu volan pe partea dreaptă) | 40 |
| A2 | Panou control PSM | 40 |
| A3 | Reglare scaun | 25 |
| A4 | Neutilizat | 40 |
| B1 | Reglare faruri pentru partea stângă și dreaptă;
Lumină capotă față; Acționator capotă față; Lumină faruri de drum stânga; Lumină faruri de întâlnire stânga; Lumină poziție față dreapta; Semnalizatoare spate stângi și față stângi. |
40 |
| B2 | Control supapă evacuare;
Lumină de stop la nivel înalt; Spoiler; Capac spate dispozitiv control; Lumină proiectoare de ceață spate dreapta; Lumină de stop stânga; Lumină marșarier stânga; Lumină spate stânga; Lumină zi stânga. |
15 |
| B3 | Semnal de avertizare | 15 |
| B4 | Iluminare interioară;
Senzori Hall; Lumină orientare; Activare electronică ștergător spate; Releu încălzire lunetă; Închidere centralizată; LED; Panouri uși LED; Iluminare ambientală; Iluminare număr înmatriculare; Lumină proiectoare de ceață spate stânga; Lumină de stop la nivel înalt; Lumină de stop dreapta; Lumină marșarier dreapta; Lumină spate dreapta; Lumini de zi dreapta. |
15 |
| B5 | Releu pompă combustibil și panou control | 20 |
| B6 | Blocare capac rezervor;
Pompă spălare parbriz față și spate. |
10 |
| B7 | Neutilizat | |
| B8 | Unitate control climatizare | 7,5 |
| B9 | Panou control PDCC | 10 |
| B10 | Coloană volan;
Comutator oprire. |
15 |
| C1 | Panou comutatoare consola centrală;
Iluminare compartiment bagaje număr înmatriculare; Panou control poartă; Priză diagnostic; Aprindere; Comutator lumini; Iluminare în spatele scaunelor spate; Panou control WiFi (în caz de echipare). |
10 |
| C2 | Iluminare spațiu pentru picioare;
Bloc electric pentru extragerea cheii din aprindere; Semnalizatoare față dreapta și spate dreapta; Comutator lumini avarie LED; Iluminare electrică aprindere; Semnalizatoare față dreapta și față stânga; Lumină faruri de drum dreapta; Lumină faruri de întâlnire dreapta; Lumină poziție față stânga. |
40 |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| C3 | Panou de control VTS | 5 |
| C4 | Claxon | 15 |
| C5 | Cabriolet / Targa:
funcție de închidere moale a acoperișului cabrioletului, capac de alimentare; Cabriolet / Targa: deschiderea și închiderea raftului superior pliabil, panou de control al spoilerului spate. |
30 |
| C6 | Panou de control al geamului față stânga;
Panou de control al ușii stângi. |
25 |
| C7 | Spălător faruri | 30 |
| C8 | Unitate de control PSM | 25 |
| C9 | Sirena de alertă | 5 |
| C10 | Senzor al sistemului de monitorizare a compartimentului pasagerilor | 5 |
| D1 | Ștergător spate | 15 |
| D2 | Deschidere ușă garaj | 5 |
| D3 | Far stânga | 15 |
| D4 | Panou de control al camerei față;
Panou de control PDC; Priză poartă / diagnosticare; Senzor de calitate a aerului; Panou de control al farurilor. |
5 |
| D5 | Unitate de control PSM | 5 |
| D6 | Modulul comutatorului coloanei volanului;
Servodirecție electrică; Senzor de presiune al agentului frigorific; Releu ventilator. |
5 |
| D7 | Controler al manetei de comandă;
Senzor ambreiaj. |
5 |
| D8 | Far dreapta | 15 |
| D9 | Oglindă interioară | 5 |
| D10 | Ventilație scaun stânga | 5 |

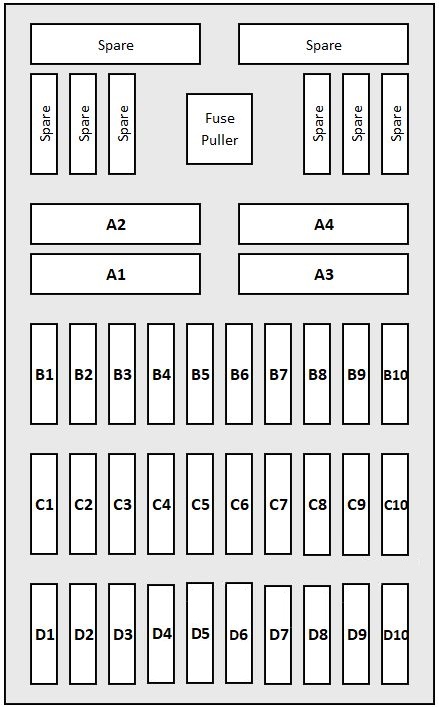

Bloc siguranțe în spațiul pentru picioare partea dreaptă
Alocarea siguranțelor în spațiul pentru picioare partea dreaptă
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| A1 | Convertizor DC / DC PCM | 40 |
| A2 | Panou de control ridicare axă față | 40 |
| A3 | Motor ventilator aer proaspăt și regulator ventilator
(doar pentru versiuni cu volan pe partea șoferului) |
40 |
| A4 | Panou de control scaun dreapta;
Reglaj scaun. |
25 |
| B1 | Senzor ploaie | 5 |
| B2 | Climatizare – panou de control scaun încălzit | 25 |
| B3 | Componente PCM:
(cameră marșarier, amplificator antenă, panou de control display, tuner TV, hub USB, conexiune antenă, cititor carduri). |
5 |
| B4 | Procesor central cu amplificator extern;
Procesor central cu amplificator intern. |
7,5 20 |
| B5 | Panou de control TPMS;
Panou de control aer condiționat. |
5 |
| B6 | Amplificator sistem audio | 40 |
| B7 | Amplificator subwoofer Burmester | 40 |
| B8 | Control tracțiune integrală | 25 |
| B9 | Set semnalizatoare;
Panou de control WLAN; Panou de control ambreiaj aer condiționat/compresor. |
10 |
| B10 | Senzor proximitate mâner | 5 |
| C1 | Gol | |
| C2 | Buton frână electrică de parcare | 5 |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| C3 | Consolă superioară | 5 |
| C4 | Cabriolet:
Panou de control al geamului spate drept |
20 |
| C5 | Nefolosit | |
| C6 | Motor ștergător față | 30 |
| C7 | Panou de control al geamului față drept | 25 |
| C8 | Reglaj coloana volan | 25 |
| C9 | Nefolosit | |
| C10 | Nefolosit | |
| D1 | Panou de control al sistemului airbag;
Panou de control pentru detectarea prezenței pasagerilor. |
5 |
| D2 | Control tracțiune integrală | 5 |
| D3 | Panou de control PDCC | 7,5 |
| D4 | Panou de control ACC | 5 |
| D5 | Panou de control ridicare ax față | 5 |
| D6 | Ventilație scaun drept | 5 |
| D7 | Consumatori activi în timpul pornirii
(panou de control DME, PDK, VTS, BCM spate). |
7,5 |
| D8 | Nefolosit | |
| D9 | Priză electrică pentru picioarele pasagerului | 20 |
| D10 | Priză electrică în consola centrală;
Brichetă. |
20 |
