Porsche Boxster (986) (1996-2004) – cutia de siguranțe
Porsche Boxster (986) (1996-2004) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Porsche Boxster (986) (1996-2004) este siguranța D5 în cutia de siguranțe.

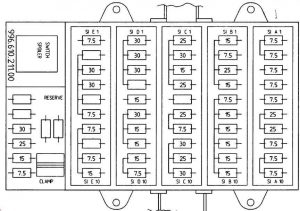

Cutia de siguranțe
| Număr | Amperaj [A] | Descriere |
| A1 | 7,5 | până în 1998: Faruri de întâlnire – dreapta |
| 15 | din 1999: Far de întâlnire – Dreapta Far de întâlnire – control |
|
| A2 | 7,5 | până în 1998: Faruri de întâlnire – stânga |
| 15 | din 1999: Far de întâlnire stânga | |
| A3 | 7,5 | Far poziție laterală dreapta |
| A4 | 7,5 | Far poziție laterală stânga |
| A5 | 7,5 | până în 1998: Iluminare plăcuță înmatriculare |
| 15 | din 1999: Iluminare plăcuță înmatriculare Iluminare instrumentar |
|
| A6 | 25 | Încălzire scaun |
| A7 | 25 | Far proiector ceață Far proiectoare ceață spate |
| A8 | 7,5 | Canada: Iluminare plăcuță înmatriculare |
| A9 | 7,5 | până în 1998: Faruri de drum – dreapta |
| 15 | din 1999: Faruri de drum – dreapta | |
| A10 | 7,5 | până în 1998: Faruri de drum – stânga |
| 15 | din 1999: Faruri de drum – stânga | |
| b | ||
| B1 | 15 | Instrument bord Buton Tiptronic ASR E / A Buton diagnostic PSM (din 2001) PSM (din 2001) |
| B2 | 7,5 | până în 1999: Radio |
| 15 | din 2000: Sistem de avertizare pericol A. Sistem semnalizatoare |
|
| B3 | 25 | Colțuri bicolor |
| B4 | 15 | Compartiment motor releu ventilator |
| B5 | 7,5 | Far marșarier Cu memorie (din 1998) Reglare oglinzi (din 1998) |
| B6 | 15 | Putere semnalizatoare superioare Fereastră alimentare (din 1998) |
| B7 | 15 | Regulator de viteză cu lumină de stop |
| B8 | 15 | CU Alarmă-CL CU ME CU Tiptronic (din 1998) |
| B9 | 15 | CU ABS / ASR PSM (din 2001) |
| B10 | 15 | Diagnostic bord Reglare oglindă (până în 1997) Reglare verticală faruri (din 1999) ALWR (din 2001) Asistent parcare (din 2001) |
| C1 | 25 | până în 1998: Releu MFI-DI din 1999: Electronică motor |
| C2 | 30 | până în 1998: Releu senzor de oxigen la aprindere din 1999: Senzor de oxigen încălzitor injecție aprindere |
| C3 | 15 | CU CL / Alarmă Ridicătoare geamuri (din 1998) Lumină interior (din 1999) |
| C4 | 25 | până în 2000: Pompa combustibil cu releu |
| 30 | din 2000: Pompă combustibil | |
| C5 | 5 | până în 1999: Neutilizat din 2000: Ventilator compartiment motor, faza 1 |
| C6 | 25 | Perie |
| C7 | 7,5 | Fir control Term.X |
| C8 | 30 | până în 1999: Ventilator radiator dreapta |
| 40 | din 2000: Ventilator radiator dreapta | |
| C9 | 25 | Sistem curățare faruri |
| C10 | 30 | până în 1999: Ventilator radiator stânga |
| 40 | din 2000: Ventilator radiator stânga | |
| D1 | 30 | Ridicător geam |
| D2 | 30 | Dezghețare lunetă / oglindă |
| D3 | 30 | Transmisie superioară pliabilă |
| D4 | – | – |
| D5 | 15 | Brichetă |
| D6 | 30 | Încălzire releu |
| D7 | 15 | până în 1999: întrerupător lumini de avarie CU DME din 2000: spoiler spate |
| D8 | 15 | până în 1999: Extensie spoiler din 2000: Radio |
| 7,5 | din 2001: Pachet opțiuni Radio și Audio | |
| D9 | 15 | până în 2000: Pachet opțiuni audio din 2001: Amplificator DSP |
| D10 | 7,5 | până în 2000: Punct montare pentru actualizare (avertisment maxim 5A) |
| 5 | din 2001: Punct montare pentru actualizare (avertisment: maxim 5A) | |
| E1 | 7,5 | Term.86s CU CL / Alarmă (până în 2000) Term.86 CU CL / Alarmă (din 2001) Cluster radio Lumini de zi (din 1999) |
| E2 | 7,5 | din 1998: memorie CU |
| E3 | 30 | Scaun control spătar stânga CU Memorie (din 1998) |
| E 4 | 30 | Control spătar scaun dreapta CU Memorie (din 1998) |
| E5 | 7,5 | din 1998: InfoSystem |
| E6 | 7,5 | Term. 30 Telefon / Navigație portabil (din 1998) ORVR (din 1999) |
| E7 | 7,5 | Sistem climatizare |
| E8 | 7,5 | din 1998: Term.15 Telefon / Navigație Mâini (2001) InfoSystem |
| E9 | 7,5 | până în 1997: Termen 15 Telefon / Mâini |
| 25 | din 2001: CU PSM | |
| E10 | 15 | până în 1997: CU Tiptronic din 2001: Buton PSM |
Cutia de relee
| Număr | Descriere | Număr piesă |
| 1 | – | – |
| 2 | – | – |
| 3 | Intermitență | 111.953.227 D |
| 4 | Dezghețare lunetă / oglindă | 996.615.117.00 |
| 5 | până în 1997: Difuzor telefonic comutabil | – |
| 6 | Lumini de zi CU (releu dublu) | 996.515.111.00 |
| 7 | ||
| 8 | Spălător faruri CU | 996.618.113.00 |
| 9 | Term.XE | 141.951.253 B |
| 10 | Alarmă cu două tonuri | 141.951.253 B |
| 12 | USA / GIAPPONE: Far proiectoare de ceață | 431.951.253.G |
| 13 | Pompă combustibil | 996.615.101.00 |
| 14 | CU Power Top (dublu releu) | 986.618.199.00 |
| 15 | ||
| 16 | Control intermitent al ștergătoarelor parbriz | 986.615.103.00 |
| 18 | Pornire Încălzire | 141.951.253 B |
| 19 | Ventilator radiator 1 treaptă 1 | 141.951.253 B |
| 20 | Ventilator radiator 1 treaptă 2 | 141.951.253 B |
| 21 | Ventilator radiator 2 treaptă 1 | 141.951.253 B |
| 22 | Ventilator radiator 2 treaptă 2 | 141.951.253 B |

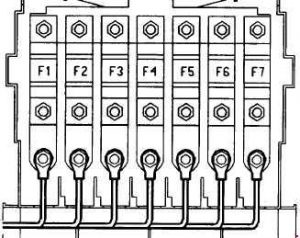

Cutia de relee 2
| Număr | Funcția siguranței | Ampaj [A] |
| Pompă aer secundar | 40 | |
| Număr | Destinație | Număr piesă |
| 1 | Releu MFI + DI | 141.951.253 B |
| 2 | până în 1998: Aprindere / senzor de oxigen din 1999: Aprindere / senzori de oxigen |
141.951.253 B |
| 3 | Extindere spoiler | 996.615.102.00 |
| 4 | Compresor aer climatizare | 961.615.215,00 |
| 5 | – | – |
| 7 | Pornire bloc | 141.951.253 B 996.615.110,00 |
| 8 | din 2000: Ventilator compartiment motor | 996.615.102.00 |
| 9 | Retragere spoiler | 996.615.102.00 |
| 10 | Pompă aer secundar | 993.615.115.00 |
| 11 | – | – |
| Număr | Descriere |
| 1 | PSM |
| 2 | Computer de bord – Rețea 1 |
| 3 | Computer de bord – Rețea 2 |
| 4 | Bloc aprindere |
| 5 | Electronică motor |
| 6 | Computer de bord – Rețea 3 |
| 7 | PSM |
