Porsche Macan I (2014-2018) – cutia de siguranțe

Porsche Macan (2014-2018) – schema cutiei de siguranțe

Anul producției: 2014, 2015, 2016, 2017, 2018.

Siguranțe brichetă (priză) în Porsche Macan sunt siguranțele D10 (brichetă în consola centrală, priză în compartimentul portbagaj al consolei centrale) și D11 (priză în compartimentul din portbagajul consolei centrale spate) în bloc siguranțe în portbagaj.

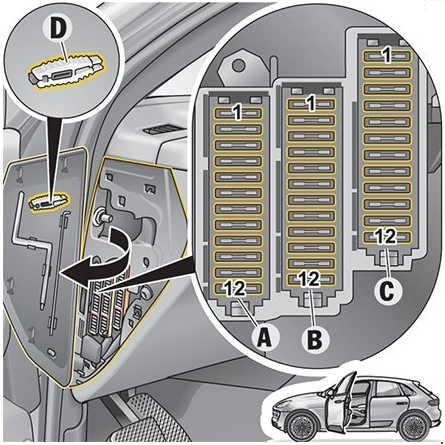

Schema blocului siguranțe

Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
A1	Unitate de control a cruise control-ului adaptiv (ACC) (2014-2016); Unitate de control ParkAssist; Unitate de control a camerei față.	7,5
A2	Unitate de control a detectării ocupării scaunului; Unitate de control a sistemului airbag.	10
A3	Unitate de control HomeLink (deschizător garaj); Senzor de calitate a aerului; Oglindă retrovizoare interioară anti-orbire; Unitate de control PSM; Unitate de control BCM față; Porsche Stability Management (PSM) (2017-2018); Oglindă retrovizoare interioară cu display (Japonia; 2017-2018); Actuator sonor pentru sunet interior (shaker) (2017-2018).	5
A4	Motor ventilator scaune, scaune față	5
A5	Reglare fascicul Faruri; Faruri halogen stânga/dreapta; Controler faruri automatice.	5
A6	Far bi-xenon, dreapta	7,5
A7	2014-2016: Far bi-xenon, stânga; 2017-2018: Far bi-xenon, stânga.	7,5 5
A8	Unitate de control spate BCM Porsche Vehicle Tracking System (PVTS) Unitate de control DME	5
A9	—	—
A10	Senzor de presiune lichid răcire	5
A11	Asistent schimbare bandă (LCA)	5
A12	Electronică motor	15
B1	—	—
B2	—	—
B3	—	—
B4	—	—
B5	Priză diagnostic; Busolă; Modul comutare coloana volan și volan încălzit; Bord.	30

Număr	Descriere	Amperi [A]
B6	Asistență la frânare (gestionarea remorcii)	30
B7	Claxon	15
B8	Controler ușă partea șoferului	20
B9	—	—
B10	Unitate control Porsche Stability Management (PSM)	30
B11	Controler ușă spate stânga	20
B12	Senzor de ploaie; Frână electrică de parcare (EPB); Unitate control sistem urmărire vehicule Porsche (PVTS).	5
C1	Blocată	—
C2	Blocată	—
C3	—	—
C4	Unitate control scaun partea șoferului; Unitate control reglaj scaun partea șoferului.	20
C5	Diagnosticare scurgeri din rezervor	5
C6	BCM față	30
C7	BCM față	30
C8	BCM față	30
C9	Sistem trapă panoramică	20
C10	BCM față	30
C11	Sistem trapă panoramică	20
C12	Claxon de alertă	5

Schema cutiei de siguranțe

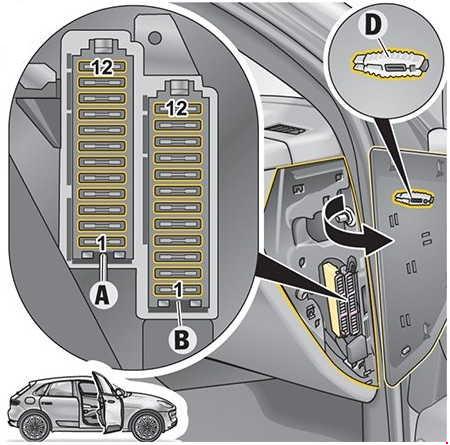

Atribuirea siguranțelor în bord (partea pasagerului)



Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
A1	Priză diagnosticare	5
A2	Blocare aprindere	5
A3	Comutator lumină	5
A4	Blocare coloana volan	5
A5	2014-2016: Reglarea coloanei volanului; 2017-2018: Reglarea coloanei volanului.	5 15
A6	–	–
A7	Modul comutare coloana volan	5
A8	Priză diagnosticare	5
A9	Bobine PTC 1 și 2	5
A10	Blocare	–
A11	Siguranță de rezervă	5

Număr	Descriere	Amperi [A]
A12	Siguranță de rezervă	10
B1	–	–
B2	Compas	5
B3	Modul control comutare coloana volan și volan încălzit	10
B4	Bord	5
B5	Siguranță de rezervă	20
B6	Siguranță de rezervă	30
B7	–	–
B8	Motor ventilator	30
B9	Ștergător față	30
B10	Reglare spătar scaun, scaun șofer	20
B11	Reglare spătar scaun partea pasagerului	20
B12	–	–

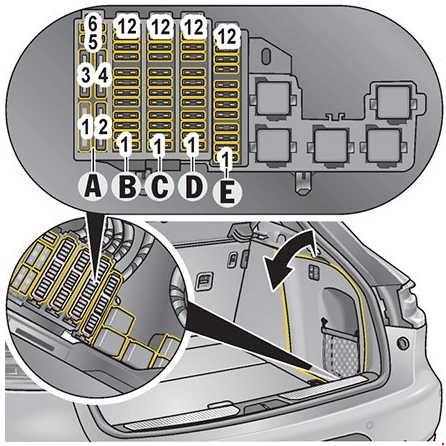

Poziția cutiei de siguranțe

Cutia de siguranțe se află pe partea dreaptă a portbagajului.

Schema cutiei de siguranțe



Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
A1	Releu compresor Porsche Active Suspension Management (PASM)	40
A2	Releu cu cuplare	50
A3	Circuit alimentare aprindere	40
A4	–	–
A5	–	–
A6	Rezistență la defect terminal CAN	–
B1	Bobină releu aprindere Ușă	5
B2	Unitate control cârlig remorcă	20
B3	Unitate control cârlig remorcă	20
B4	Unitate control cârlig remorcă	20
B5	Unitate control scaun pasager; Unitate control reglaj scaun pasager.	20
B6	–	–
B7	Unitate control frână de parcare electrică (EPB)	30
B8	BCM spate	20
B9	BCM spate	20
B10	BCM spate	25
B11	BCM spate	25
B12	Unitate control sistem monitorizare presiune pneuri (TPMS)	5
C1	Remorcă	30
C2	–	–
C3	Convertor DC / DC pentru funcția Auto Start Stop	30
C4	Alimentare amplificator și consolă aeriană Convertor DC / DC pentru funcția Auto Start Stop	30
C5	Difuzor subwoofer	25
C6	Tuner TV	5
C7	Unitate control frână de parcare electrică (EPB)	30
C8	Unitate control spate	30

Număr	Descriere	Amperi [A]
C9	Controler ușă partea pasagerului	20
C10	Receptor Telestar	5
C11	Controler ușă spate dreapta	20
C12	Încărcător pentru căști Bluetooth; Iluminare portbagaj.	5
D1	–	–
D2	Controler frână electrică de parcare (EPB); Controler cârlig remorcă; Controler bloc diferențial spate; Gateway; Releu Adaptive Cruise Control (ACC) (2017-2018).	5
D3	Motor ștergător spate	15
D4	Terminal 15, bord	15
D5	–	–
D6	–	–
D7	–	–
D8	Consolă operativă suspendată	7.5
D9	Unitate de control cruise control adaptiv (ACC)	5
D10	Brichetă în consola centrală; Priză în compartimentul torpedoului consolei centrale.	20
D11	Priză în compartimentul portbagajului consolei centrale spate	20
D12	Porsche Rear Seat Entertainment, stânga / dreapta	7.5
E1	Controler climatizare, panou de control spate	15
E2	Adaptor CAN; Porsche Communication Management (PCM).	10
E3	–	–
E 4	–	–
E5	–	–
E6	Unitate de control cameră marșarier Surround View (2017-2018)	5
E7	Releu încălzire lunetă spate	25
E8	Unitate de control climatizare	30
E9	Unitate de control hayon spate	20
E10	Unitate de control Porsche Active Suspension Management (PASM)	15
E11	Unitate de control bloc diferențial spate	10
E12	Unitate de control bloc diferențial spate	30
