Volkswagen Beetle A5 (2011-2019) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Beetle A5 (2011–2019), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și aspectul fiecărei siguranțe.

Volkswagen Beetle A5 – schema siguranței

Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Volkswagen Beetle A5 este siguranța 30 (20A) în blocul siguranțe din habitaclu.

Compartiment motor

Se află lângă bateria, sub capacul protector.

Compartiment motor

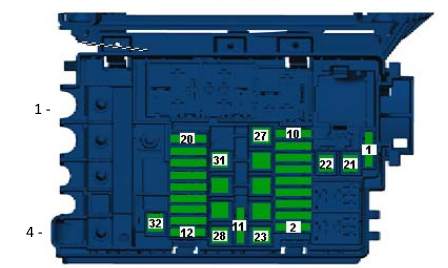

Compartiment motor - 2

Nr Descriere
1 Rezervă
2 20/30A – Unitate control motor
3 5A – Unitate control motor ventilator radiatoare
4 15A – Lambda – sondă
5 10A – Sondă lambda;

Releu pompă combustibil electrică;

Releu rezistență încălzire;

Electrovalvă limitare presiune supraalimentare;

Rezistor încălzire ventilare baia ulei, electrovalvă 1;

Distribuție variabilă supape;

Electrovalvă bypass turbocompresor;

Electrovalvă clapetă colector admisie;

Electrovalvă comutare radiator recirculare;

Pompă combustibil diagnostic.
6 10A – Releu pompă combustibil;

Releu pompă aer secundară,
7 Releu alimentare motor;

Electrovalvă limitare presiune supraalimentare;

Electrovalvă absorbitor;

Electrovalvă clapetă colector admisie;

Electrovalvă reglare presiune ulei.
8 20 / 30A – Corp clapetă;

Bobină de aprindere 1 cu stadiu de ieșire;

Bobină de aprindere 2 cu stadiu de ieșire;

Bobină de aprindere;

Regulator presiune combustibil;

Electrovalvă dozare combustibil.
9 10A – Măsurător masă aer;

Releu pompă combustibil;

Electrovalvă limitare presiune supraalimentare;

Electrovalvă 1 absorbitor;

Electrovalvă 1 regulator arbore cu came;

Electrovalvă 2 sistem recirculare gaze evacuare;

Electrovalvă bypass turbocompresor;

Ambreiaj electromagnetic ventilator;

Electrovalvă reglare presiune ulei;

Electrovalvă reglare lichid răcire;

Pompă circulare lichid răcire 2.
10 10A – Releu pompare lichid răcire după oprire;

Controler motor;

Controler bujii;

Releu încălzire putere mică;

Releu încălzire putere mare;

Releu pompă suplimentară lichid răcire;

Releu alimentare electronică motor;

Regulator presiune combustibil;

Pompă circulare lichid răcire 2.
11 5A – Senzor poziție pedală ambreiaj;

Comutator lumină stop.
12 Rezervă
13 Rezervă
14 30A – Stabilizator tensiune;

Unitate control cu afișaj sistem navigație radio;

Unitate control sistem navigație.
15 Unitate principală
16 10A – Releu alimentare Motronic;

Releu alimentare terminal 30;

Unitate control motor.
17 10A – Releu sirenă alarmă
18 40A – Amplificator
19 15/30A – Unitate mecatronică cutie DSG
Leggere  Volkswagen Touran II (1T3) (2010-2015) – baterie
20 15A – Unitate mecatronică cutie DSG
21 5A – Unitate control alimentare bord (baterie)
22 30A – Unitate control alimentare bord
23 40/50A – Element încălzitor pentru încălzitor aer suplimentar;

Motor pompă aer secundară.
24 40A – Element încălzitor pentru încălzitor aer suplimentar
25 Rezervă
26 40 / 50A – Terminal 75 releu alimentare 1
27 40A – Releu alimentare terminal 15
28 50A – Unitate control bujii
29 50A – Unitate control ventilator radiator
30 20/30A – releu pompă combustibil;

Releu putere elemente electronice motor.
31 Rezervă
32 40A – unitate control Sistem antiblocare roți (ABS)
33
34 40A – Element încălzitor pentru încălzitor aer suplimentar;

Motor pompă aer secundară.
Siguranțe de putere mare
1 200A – Generator
2 Rezervă
3 80A – Unitate control asistență direcție
4 80A – Siguranțe
Există și elemente separate de releu: bujii, ventilator răcire, etc.

Habitaclu

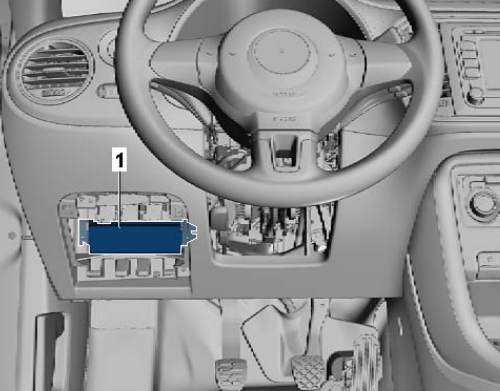

Se află sub bord, în partea șoferului, în spatele panoului protector.Habitaclu

Schema cutiei de siguranțe

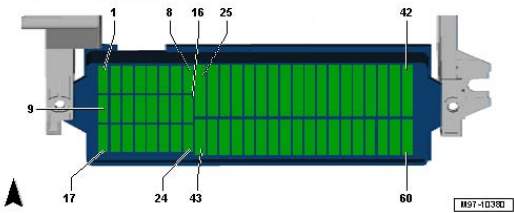

Habitaclu - 2
