Schema cutiei de siguranțe și relee – Porsche 928

Se referă la vehiculele produse în anii:

1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Cutia de siguranțe

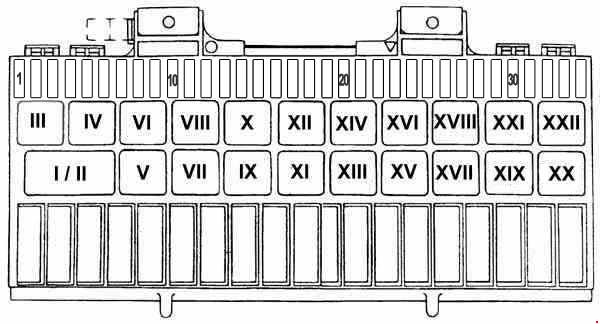

1977 – 1979

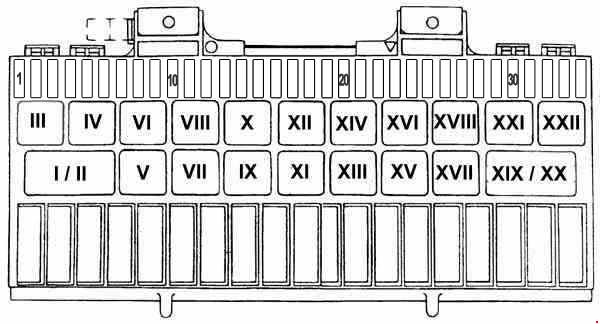

1980-1984

Număr	Descriere	Amperaj [A]
1	Proiectoare de ceață	16
2	Faruri de întâlnire (în euro)	16
3	Iluminare plăcuță, comp. Lt	8
4	Iluminare scrumieră; Comutatoare faruri; Iluminare instrumente (1983-1984).	8
5	1977-1980; 1982 : Brichetă, iluminare instrumente	16
	1981; 1983-1984: Brichetă, iluminare instrumente (1981)	8
6	Ștergător parbriz, spălător parbriz interior	16
7	1977-1979: Ștergător lunetă spate; 1983-1984: Lumină de stop, pilot automat, test becuri.	8
8	Trapă	16
9	Lumină marșarier, motoare oglinzi, climatizare (1983-1984), ștergător spate (1983-1984)	8
10	1977-1982: Lumină de stop, pilot automat, test becuri	8
11	I8 instrument, ceas, lampă comutator lumină
12	Instrumente și indicatoare de control	8
13	1983-1984: Pompă combustibil, regulator încălzire, electrovalvă aer auxiliar	16
14	Motoare electrice scaune	25
15	Claxon, antenă, revenire ștergător spate	16
16	Ventilator condensator climatizare	25
17	Ventilator aer proaspăt, comp. Ambreiaj (1977-1979)	25
18	Încălzitoare oglinzi	25
19	Motor far	25
20	Spălător faruri	16
21	Motoare geamuri, sistem închidere centralizată (1980-1984)	25
22	1977-1982 : Pompă combustibil, reglare încălzire, electrovalvă aer auxiliar	25
23	Iluminare interior, ceas, deblocare hayon spate	8
24	Faruri de întâlnire – stânga	8
25	Faruri de întâlnire – dreapta	8
26	Faruri de drum – stânga	8
27	Faruri de drum – dreapta	8
28	Lumini de poziție – stânga	8
29	Lumini de poziție – dreapta	8
30	Semnalizatoare – față/stânga	8
31	Semnalizatoare — spate/stânga	8
32	Semnalizatoare – față/dreapta	8
33	Semnalizatoare – spate/dreapta	8
34	Lumină de stop spate (Euro)	8

Număr	Releu	Nr parte
I-II	Perie lunetă spate	928.615.115.00
III	1977-1979: Motor far	928.615.116.00
	1983-1984; Euro: ridicător geam	141.951.253.B
IV	1977-1979 : Alimentare faruri	928.615.127.00
	1984; USA: Alarmă	141.951.253.B
V	Indicator (turație) semnalizator	1H0.953.227
VI	Înfășurător pentru geamuri	928.615.117,00 (’77-’80) 928.615.116,00 (’81-’84)
VII	Pulverizatoare faruri	928.618.111.00
VIII	—	—
IX	1977-1979: Centură de siguranță	928.618.102,00
	1983-1984: Releu Kick-Down – Auto	928.618.109.00
	1983-1984: Kick-Down BRIDGE – 5 viteze	928.615.125.01
x	Claxon cu două tonuri	928.615.117,00 (’77-’81) 141.951.253.B (’82-’84)
XI	1977-1979: Compresor climatizare	928.618.105.00
XII	Proiectoare de ceață	928.615.117.02
XIII	1977-1979: Putere faruri de întâlnire	928.615.119.00
	1980-1984: Întârziere intermitentă a ștergătoarelor parbriz	993.615.101.00
XIV	1977-1979: Far înalt/scăzut	928.615.123,00
	1980-1984: Releu pornire (automat)	928.615.117.00 (’80-’81) 141.951.253.B (’82-’84)
	1980-1984: Start-Bridge (instrucțiuni)	928.615.125,00 ( anii 80-81) 928.612.473.00 (anii 82-84)
XV	1977-1979: Releu pornire (automat)	928.615.117.00
	1977-1979: Start-Bridge (manual)	928.615.125.00
	1980-1984: Spălări intensive	928.618.113.01
	1980-1981: fără interior. Șaibă (pod)	928.618.115.00
XVI	1977-1979: Siguranța farurilor	928.615.116.00
	1980-1984: Injecție combustibil	928.615.119.00
XVI	1977-1979 : Siguranța farurilor	928.615.116.00
	1980-1984 : Injecție combustibil	928.615.119.00
XVII	Pompă combustibil	928.615.113.01
XVIII	Ventilator condensator climatizare	928.615.111.00
XIX	1977-1979: Întârziere intermitentă a ștergătoarelor parbriz	993.615.101.00
XIX-XX	1980-1984: Far combinat	928.618.107.02
XX	1977-1979: Spălări intensive	928.618.113.01
		928.618.115.00
XXI	Ventilator aer proaspăt	928.615.117.00
XXII	Dezgheț	928.615.117.00

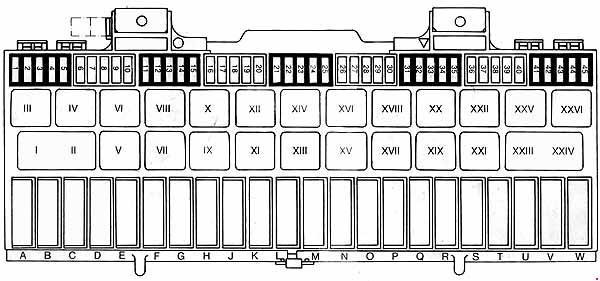

Cutia de siguranțe (1985-1989)

Număr	Descriere	Amperaj [A]
1	1985-1988: Închidere centralizată	5
	1989 : Închidere centralizată	15
2	1985-1986: Brichetă	20
	1987-1988: Brichetă	25
3	1987-1988 : Modul control – ventilatoare răcire	5
4	Lumină de stop, cruise control	7,5
5	1985-1986: Ștergător parbriz, încălzire duză	15
	1987-1988: Ștergător parbriz, încălzire duză	25
6	1985-1986: Lumină: panou butoane, întrerupător lumină	5
	1987-1988 : Climatizare	7,5
7	Încălzire scaun	15
8	1985-1986: Climatizare	7,5
	1987-1988 : Încălzire scaune	15
9	Telefon (din fabrică)	7,5
10	Instrumente, indicatoare de control, kick-down (auto; 1987-1988)	5
11	Ștergător lunetă spate	7,5
12	Lumină marșarier, motoare oglinzi	7,5
13	Climatizare suplimentară (climatizare spate)	15
14	Trapă	25
15	Ridicătoare geamuri	30
16	1985-1986: Sistem antiblocare roți (ABS) la frânare	10
	1987-1988: Sistem antiblocare roți (ABS) la frânare	15
17	Ventilator aer proaspăt	30
18	Claxon, ștergător spate — (poziție repaus)	15
19	Dezgheț lunetă spate	25
20	Reglaj electric scaun – stânga	30
21	Reglaj electric scaun – dreapta	30
22	1987-1988: Radio – Amplificator	15
23	1985-1986: Ventilator răcire radiator 1987-1988: Reglaj portbagaj aer răcire	7,5
24	1985-1986: Buton portbagaj spate, iluminare interioară	5
	1987-1988: Port diagnostic, curent impuls-portbagaj spate, iluminare interioară	7,5
25	Sistem spălare faruri	25
26	Deblocare portbagaj spate	1
27	Motor far	15
28	1985-1986 : Amplificator radio	15
	1987-1988: Ventilator radiator nr. 1	30
29	1985-1986: Condensator climatizare/ventilator răcire radiator	25
	1987-1988 : Ventilator radiator nr. 2	30
30	Proiectoare de ceață	15
31	Fascicul principal (stradal) – stânga	7,5
32	Fascicul principal (stradal) – dreapta	7,5

33	Faruri de întâlnire	15
34	Semnalizator (viraj) Lumină Față/Stânga	5
35	Semnalizator (viraj) Lumină Spate/Stânga	5
36	Semnalizator (viraj) Lumină Față/Dreapta	5
37	Semnalizator (viraj) Lumină Spate/Dreapta	5
38	Lumini de poziție (de întâlnire) — stânga	7,5
39	Lumini de poziție (de întâlnire) – dreapta	7,5
40	Far de poziție – stânga	5
41	Far de poziție – dreapta	6
42	Pompă combustibil, încălzire senzor O2	15
43	Iluminare plăcuță, comp. Lt	5
44	Lumina scrumieră, iluminare instrumente	5
45	Lumină de stop spate (doar Euro)	5
Număr	Releu	Număr piesă
I-II	Ștergător lunetă spate	928.615.115.00
III	—	—
IV	Releu aprindere-X	141.951.253.B
V	Semnalizator (viraj), intermitent cu 4 direcții	1H0.953.227
VI	Bobină pentru geamuri	928.615.126,00 (ani 85-88) 944.615.166,00 (ani 89-89)
VII	Întârziere intermitentă ștergător parbriz	993.615.101.00
VIII	Dezgheț	928.615.203,00 (’85-’86) 141.951.253.B (’87-’89)
IX	Spălări intensive	928.618.113.01
x	Ventilator aer proaspăt (HVAC)	141.951.253.B
XI	Filtre de perturbare	928.618.223.00
XII	Claxon cu două tonuri	141.951.253.B
XIII	Proiectoare de ceață	928.615.137.01 (’85-’86) 928.615.117.02 (’87-’89)
XIV	Releu demaror	141.951.253.B
XV	1985-1986: Releu Kick-Down (automat) (până la 86 VIN#0998)	928.618.109.00
	1986-1989 : Releu Kick-Down (Auto) (’86 VIN # 09999 și ulterior)	928.618.109.01 (’86-’88) 928.618.108,00 (’89-’89)
XVI	1985-1986: Sistem aprindere EZF	141.951.253.B
	1987-1989 : Sistem aprindere EZK (cu tester siguranțe)	928.615.203.00
XVII	Releu Sistem antiblocare roți (ABS) (USA ’86 de la VIN # 0061/ Euro de la ’85)	928.615.124.01
XVIII	1985-1986: Condensator climatizare/ventilator răcire radiator	141.951.253.B
	1987-1988: Sistem clapetă aer răcire	944.615.119.00
XIX	Spray-uri faruri	928.618.111.00
XX	Pompă combustibil, senzor O2	141.951.253.B
XXI	Întârziere iluminare interioară (’86 VIN # 09999 și ulterior)	928.618.225.01
XXII	1985-1988: Releu lumină marșarier (automat)	141.951.253.B (’85-’88) 928.615.114,00 (’89)
	1989: punte lumină marșarier (5-viteze)	928.615.125.00
XXIII – XXIV	Far combinat	928.618.107.02 (’85-’86) 928.618.107,04 (’87-’89)
XXV	Injecție combustibil stânga-Jetronic	141.951.253.B
XXVI	—	—

Cutia de siguranțe (1990-1995)

Număr	Descriere	Amperaj [A]
1	Faruri de întâlnire (de întâlnire) — stânga	7,5
2	Faruri de întâlnire (de întâlnire) – dreapta	7,5
3	Fascicul principal (de drum) — stânga	7,5
4	Fascicul principal (de drum) – dreapta	7,5
5	Faruri de drum	15
6	Proiectoare de ceață	15
7	Far de poziție – stânga	5
8	Far de poziție – dreapta	5
9	Faruri: scrumieră, instrumente	5
10	Faruri: număr, comp. ( 1990 )	5
11	Lumină de stop spate (doar Euro)	5
12	Martor de control (semnalizator direcție) – față/stânga	5
13	Martor de control (semnalizator direcție) — spate/stânga	5
14	Martor de control (semnalizator direcție) – față/dreapta	5
15	Martor de control (semnalizator direcție) — spate/dreapta	5
16	Dezgheț pentru geamuri R25ear	25
17	1990 : Închidere centralizată; 1991-1995 : Semnal de avertizare, comp. Lumină.	7,5
18	1990 : Reglare clapetă aer de răcire	7,5
	1991-1995 : Regulator geam/geam trapă	25
19	Sistem spălare faruri	25
20	Ventilator aer proaspăt	30
21	Radio – Amplificator	15
22	Reglare electrică scaun – stânga	30
23	Reglare electrică scaun – dreapta	30
24	Claxon, ștergător spate-(poziție de repaus; 1990-1991 )	15
25	Port diagnostic, curent impuls-portbagaj spate, iluminare interioară	7,5
26	Deblocare portbagaj spate	1
27	Motor far	15
28	Sistem antifurt	15
29	Ventilator radiator #1	30
30	Ventilator radiator nr. 2	30
31	1990 : Regulator geam/geam lateral	30
32	—	—
33	Brichetă	25
34	Ștergătoare parbriz, încălzire jet ștergătoare	25
35	Lumină frână, pilot automat	7,5
36	Modul control – ventilatoare răcire	5

37	Climatizare	7,5
38	Pompă combustibil, încălzire senzor de oxigen	15
39	Instrumente, kick-down, indicatoare de avertizare, întrerupător ștergător spate	5
40	Lumină marșarier, motoare oglinzi, sistem RDK	7,5
41	Lumini de poziție: întrerupător lumină, panou butoane, întârziere lumină interior, Diag. Con.	5
42	Ștergător lunetă spate	7,5
43	Telefon (din fabrică)	7,5
44	Încălzire scaun	15
45	Climatizare suplimentară (climatizare spate)	15
Număr	Releu	Număr piesă
I-II	Perie lunetă spate	928.615.115.00
III	Canada: lumini de zi	—
IV	Proiectoare de ceață	928.615.117.02 (’90) 141.951.253.B (’91-’95)
V	Releu demaror	141.951.253.B
VI	1990 : Sistem clapetă aer răcire	944.615.119.00
VII	Duza faruri	928.618.111.00
VIII	1991-1995 : Alarmă proiectoare de ceață	141.951.253.B
IX	Spălări intensive	928.618.113.01
x	Releu aprindere-X	141.951.253.B
XI	Ceas întârziere ștergătoare	993.615.101.00
XII	Ventilator aer proaspăt (HVAC)	141.951.253.B
XIII	Indicator (turații), semnalizator 4 direcții	1H0.953.227
XIV	Dezgheț	141.951.253.B
XV	1990 : Releu Sistem antiblocare roți (ABS)	928.615.124.01
XVI	1991-1995 : Claxon cu două tonuri	141.951.253.B
XVII	1990-1993 : Releu Kick-Down (automat) (până la Vin#92PS8 20500)	928.618.108,00
	1993-1995 : Releu Kick-Down (Auto) (de la VIN # 92PS8 20501)	928.618.108.01
XVIII	Releu lumină marșarier (automat)	928.615.114.00
	Pod lumină marșarier (5 viteze)	928.615.125.00
XIX	1990 : Întârziere iluminare interior	928.618.225.01
	1991-1995 : Unitate control – tahometru	928.618.221.00
XX	—	—
XXI	Filtre de perturbare	928.618.223.00
XXII	Sistem aprindere EZK (cu tester siguranțe)	928.615.203.00
XXII	Far combinat	928.618.107.04
XXIV
XXV	Injecție combustibil LH-Jetronic	141.951.253.B
XXVI	Pompă combustibil, senzor de oxigen	141.951.253.B

Siguranțe suplimentare

Descriere	Poziție	Număr piesă
1977-1981 : Scaune electrice	Sub scaun	928.615.123,00
1980-1995: Centură de siguranță / Clopoțel	În interiorul consolei centrale sub radio	928.618.102.03
1980-1995: Ștergător lunetă spate	În spatele capacului trusei de scule — partea șoferului	928.618.104.00
1989-1995 : Releu supraîncălzire aprindere	Montat pe cadrul calculatorului motorului	928.618.175.00
1989-1995: Releu antifurt	În interiorul consolei centrale sub radio	928.637.160.00
