Peugeot Expert (1995-2003) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Expert (1995–2003), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Peugeot Expert (1995-2003) – schema bloc siguranțe
Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în Peugeot Expert (1995-2003) este siguranța F16 și F16A în bloc siguranțe pe bord.

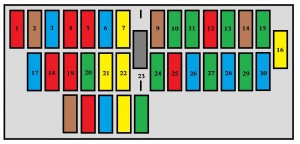

Bloc siguranțe sub bord
| Nr | Amperaj [A] | Descriere |
| F1 | 10 | Sistem audio (alimentare) |
| F2 | 5 | Aprindere + poziție;
Senzor de viteză; PCPU; Indicatoare de avertizare pe bord. |
| F3 | 15 | Lumină de stop;
Regulator de viteză. |
| F4 | 10 | Lumină spate a hayonului dreapta;
Lumini de poziție față stânga; Reglaj faruri. |
| F5 | 10 | Climatizare;
Geamuri electrice față; Ventilator; Presostat. |
| F6 | 15 | Geam spate încălzit și scaune încălzite |
| F7 | 20 | Claxon |
| F8 | B | – |
| F9 | 5 | Spălător faruri;
Far față dreapta lateral; Iluminare plăcuță înmatriculare; Far spate stânga. |
| F10 | 30 | Gol |
| F11 | 30 | Gol |
| F12 | 10 | Modul control ABS;
Lumini marsarier; Priză diagnostic; Cutie automată. |
| F13 | 30 | Gol |
| F14 | 5 | PCPU |
| F15 | 30 | PCPU (închidere centralizată – lumini de curtoazie) |
| F16 | 20 | Brichetă – Fix + poziție |
| F16A | 20 | Brichetă – Accesoriu + poziție |
| F17 | 15 | Regulator temperatura lichid răcire;
Grup ventilator răcire. |
| F18 | 10 | Far proiectoare de ceață |
| F19 | 10 | Iluminare bord;
Sistem audio; Lumini laterale. |
| F20 | 30 | Climatizare;
Ventilator. |
| F21 | 20 | Scaune încălzite |
| F22 | 20 | Accesoriu + poziție |
| F23 | B | F14 – F15 – F25 – F27 |
| F24 | 30 | Pulverizator parbriz față;
Ștergător parbriz față |
| F25 | 10 | Climatizare;
Iluminare interior; Memorie radio; Ceas digital. |
| F26 | 15 | Lumini de avarie |
| F27 | 30 | Geam spate încălzit |
| F28 | 15 | Geam electric;
Martor avertizare încărcare. |
| F29 | 30 | Geam electric |
| F30 | 15 | Iluminare interior;
Semnalizatoare; Ceas; Oglindă retrovizoare electrică. |

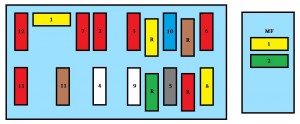

Siguranțe sub capotă (fără ABS)
| Nr | Amperaj [A] | Descriere |
| F1 | 20 | Pompă combustibil |
| F2 | 10 | Faruri de întâlnire dreapta |
| F3 | 10 | Faruri de întâlnire stânga |
| F4 | 25 | Spray faruri |
| F5 | B | Gol |
| F6 | 10 | Imobilizator |
| F7 | 10 | Senzor catalizator |
| F8 | 20 | Remorcă |
| F9 | 25 | Grup ventilator răcire 1 – 120W. |
| 30 | Grup ventilator răcire 1 – 180W. | |
| F10 | 15 | Gol |
| F11 | 5 | Gol |
| F12 | 10 | Far de drum stânga |
| F13 | 10 | Far de drum dreapta |
Siguranțe sub capotă (cu ABS)
| Nr | Amperaj [A] | Descriere |
| F1 | 20 | Remorcă |
| F2 | 15 ->20 | Pompă combustibil |
| F3 | 10 | Faruri de întâlnire stânga |
| F4 | 10 | Faruri de întâlnire dreapta |
| F5 | 10 | Priză diagnosticare |
| F6 | 10 | Injecție electronică;
Imobilizator. |
| F7 | 10 | Far de drum stânga |
| F8 | 10 | Far de drum dreapta |
| F9 | 25 -> 40 | Răcire motor |
| F10 | 30 | Pompă spălător faruri |
| F11 | 20 | Încălzire suplimentară |
| F12 | 5 | Ceas spălător faruri |
| F13 | 15 | Senzor catalizator;
Ventilator. |
| F15 | 40 | Ventilator;
Climatizare. |
| F 16 | 30 ->50 | Răcire motor |
| MF1 | 20 | Releu injecție |
| MF2 | 30 | Releu injecție |
| MF4 | 60 | Sistem antiblocare roți (ABS) ECU |
