Aston Martin Lagonda – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Aston Martin Lagonda, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Aston Martin Lagonda

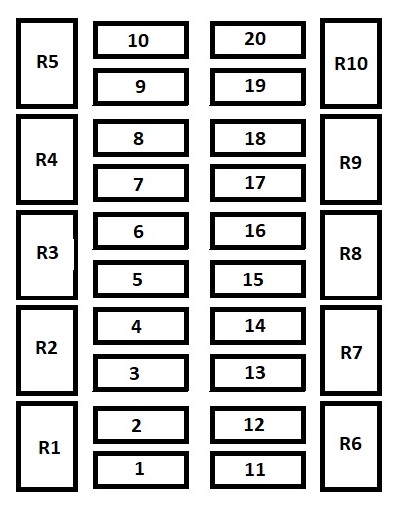

Siguranțe sub capotă în partea stângă

Număr	Curent nominal [A]	Funcționare
1	10	Faruri de întâlnire stânga
2	10	Fascicul principal interior (stânga)
3	10	Faruri de întâlnire dreapta
4	10	Fascicul principal interior (dreapta)
5	15	Faruri de cortesie
6	15	Far față proiectoare de ceață
7	20	Ventilatoare motor înalte
8	15	Ventilatoare motor joase
9	25	Unitate climatizare față
10	15	Unitate climatizare spate
11	3	Alternator, aprindere
12	25	Motor spălător faruri
13	15	Blocări
14	20	Claxon

15	10	Releu de blocare, lumini interioare
16	20	Display HR
17	15	Brichetă
18	10	Gol
19	15	Gol
20	25	Gol
R1	Climatizare
R2	Lumini interioare H
R3	Proiectoare de ceață
R4	Față W Ridicător
R5	Demaror
R6	Display H/R
R7	Ridicător spate W
R8	Gol
R9	Lumini de cortizie
R10	Blocare viteză

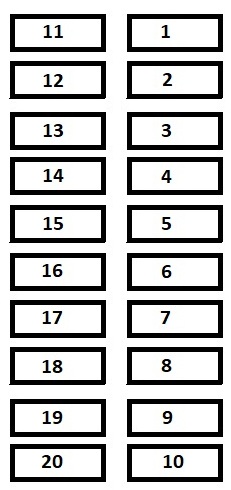

Siguranțe pe consolă

Număr	Curent nominal [A]	Funcționare
1	10	Fascicul FARURI DE DRUM (stânga)
2	10	Fascicul FARURI DE DRUM (dreapta)
3	10	Lumini spate laterale stânga
4	10	Lumini spate laterale dreapta
5	20	LHF W/Vento SW/S
6	20	RHF W/Vento SW/S
7	20	LHF W/Vento SW
8	20	Motor scaun RHF
9	15	Motor scaun stânga

10	15	Motor scaun dreapta
11	15	Motor ștergătoare parbriz
12	10	Lumini de stop/mers înapoi
13	10	Semnalizator de pericol
14	5	Instrumentație
15	5	Memorie
16	20	Injecție combustibil
17	20	Injecție combustibil
18	15	Alarmă
19	15	Rezervă
20	20	Rezervă
