Mitsubishi Space Wagon (1997-2003) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Mitsubishi Space Wagon
Se referă la vehiculele produse în anii:
1997, 1998, 1999, 2001, 2002, 2003.

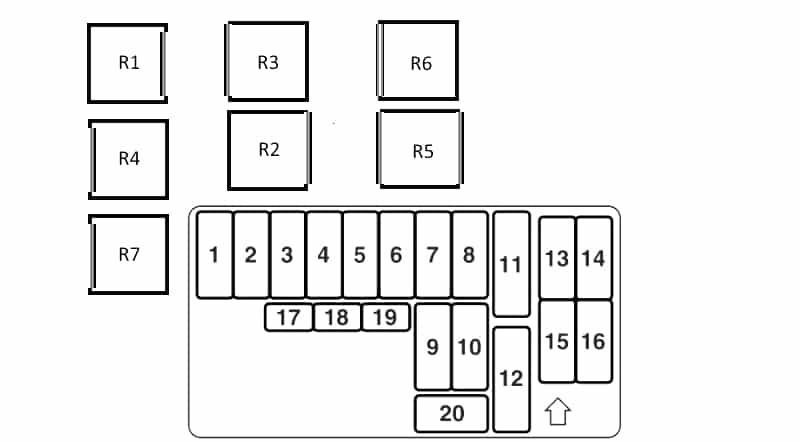

Siguranțe în habitaclu
Se află sub bord, partea șoferului.
Descriere
| 1 | 15A Ștergător parbriz spate |
| 2 | Gol |
| 3 | 10A Radio, Audio |
| 4 | Brichetă 15A |
| 5 | 10A Sistem climatizare, sistem Sistem antiblocare roți (ABS), sistem frână de urgență, încălzitor filtru combustibil, încălzitor geam față, unitate control multifuncțională 1, unitate control transmisie |
| 6 | 10A Pilot automat, sistem recirculare gaze eșapament (EGR), bord, imobilizator 2^ (4D56T), controler diferențial, unitate control electronică 4WD, sistem SRS, electrovalvă clapetă accelerație, senzor viteză vehicul |
| 7 | Control motor 20A |
| 8 | 10A Lumini marșarier |
| 9 | 10A Lumină spate ceață |
| 10 | 20A Închidere centralizată |
| 11 | 30A Geam spate încălzit |
| 12 | Încălzitor 30A |
| 13 | 20A Trapă |
| 14 | 10A Sistem antiblocare roți (ABS) |
| 15 | 20A Scaun încălzit |
| 16 | 10A Oglinzi încălzite |
| 17 | Gol |
| 18 | Gol |
| 19 | Gol |
| 20 | Gol |
Releu
- Releu lumină spate proiectoare de ceață
- Releu pentru geamuri electrice
- Releu generator
- Releu motor ventilator încălzitor – spate A / C
- Releu încălzitor geam spate
- Releu motor ventilator încălzitor – față A / C
- Releu circuite auxiliare aprindere

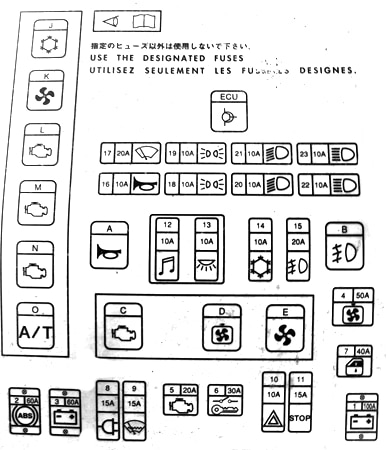

Siguranțe în compartiment motor
Se află lângă baterie.
Descriere
| 1 | Generator 100A |
| 2 | 60A Sistem antiblocare roți (ABS) |
| 3 | Bloc siguranțe 60A |
| 4 | 50A Controler motor ventilator încălzitor |
| 5 | 20A Sistem de gestionare motor, sistem control transmisie automată (INVECS-II 4A/T) |
| 6 | 30A Aprindere |
| 7 | 40A Acționare electrică a geamurilor |
| 8 | 15A Prize de alimentare pentru accesorii în habitaclu |
| 9 | Perii dezghețare 15A |
| 10 | 10A Lumini de urgență și semnalizatoare |
| 11 | 15A Lumini de stop |
| 12 | Sistem audio 10A |
| 13 | Sistem iluminare 10A |
| 14 | Compresor aer condiționat 10A |
| 15 | 20A lumini proiectoare de ceață |
| 16 | Semnal 10A |
| 17 | 20A Ștergător și spălător parbriz |
| 18 | Dimensiuni 10A |
| 19 | Dimensiuni 10A |
| 20 | 10A faruri de întâlnire |
| 21 | 10A faruri de întâlnire |
| 22 | 10A faruri de drum |
| 23 | 10A faruri de drum |
Releu
- A – Releu semnal
- B – Releu lumini ceață
- C – Releu control motor
- D – Releu motor ventilator răcire
- E – Releu ventilator
- J – Releu electromagnetic cuplaj compresor aer condiționat
- K – Releu motor ventilator răcire
- L – Releu pompă combustibil
- M – Releu principal sistem injecție
- N – Releu control injectoare
- O – Releu control cutie automată
