Mitsubishi Pajero (1991-2006) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mitsubishi Pajero (1991–2006), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Mitsubishi Pajero, Montero, Shogun
Se referă la vehiculele produse în anii:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

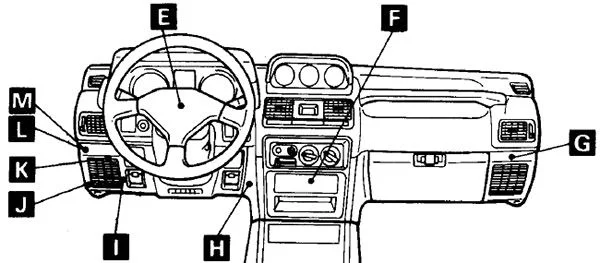

Schema cutiei de siguranțe a bordului
Blocul siguranțelor se află în spatele capacului din bord.

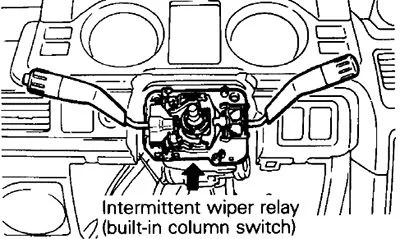

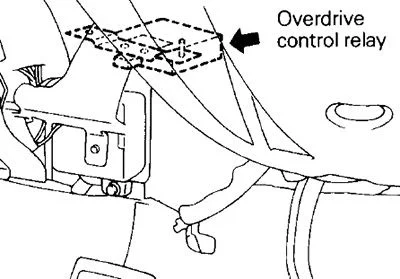

E. Releu intermitent al ștergătorului (comutator încorporat în coloana de direcție).

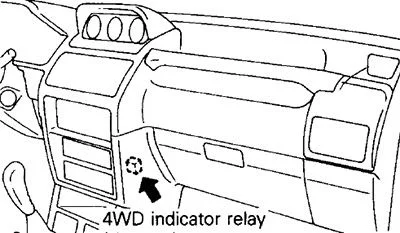

F. Releu al indicatorului 4WD sau releu de putere ABS.

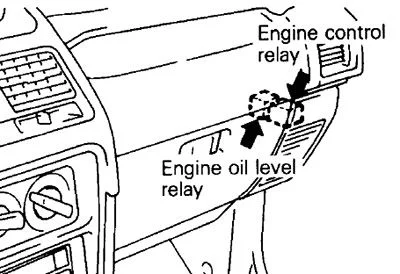

G. Releu al nivelului uleiului motor / releu de control al motorului.

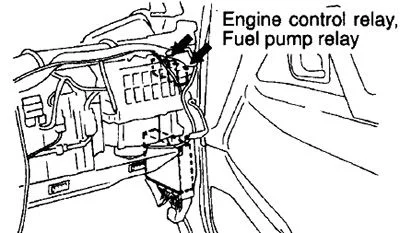

Releu de control al motorului / releu al pompei de combustibil.

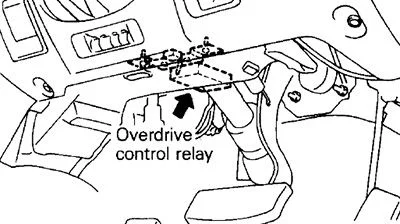

H. RHD: Releu de control al suprasarcinii.
I. LHD: Releu de control al suprasarcinii.
J. Cutia de siguranțe.
K. Cutia de relee.

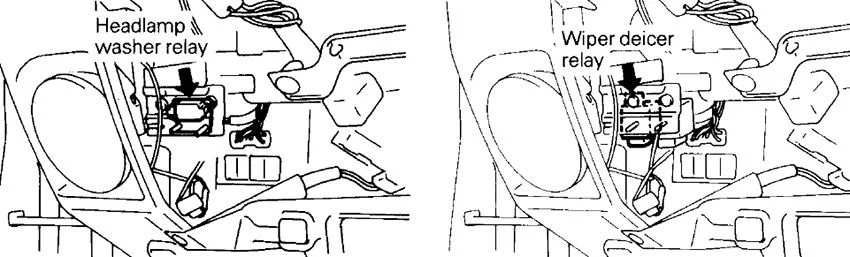

L. LHD: Releu al spălătorului farurilor / releu al dezghețătorului ștergătoarelor.

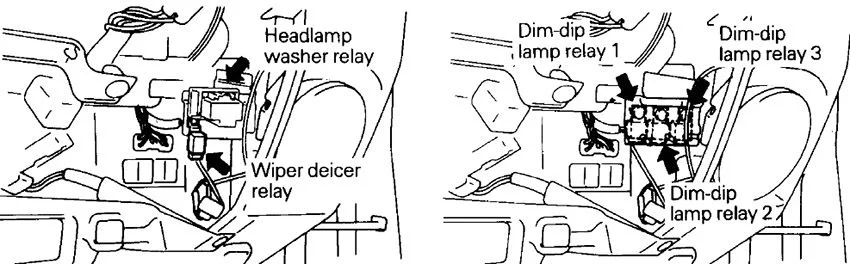

M. RHD: Releu al spălătorului farurilor / releu al dezghețătorului ștergătoarelor / releu al lămpii întunecate nr. 1-2-3.

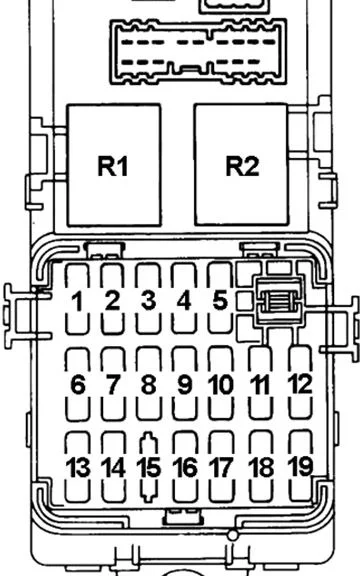

Schema cutiei de siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Unitate control climatizare spate |
| 2 | 10 | Releu control suprasarcină, unitate control ELC-4 A/T, control viteză de croazieră |
| 3 | 10 | Unitate control DRL, releu ventilator, releu încălzitor spate, releu spălător faruri, releu dezghețare, temporizator dezghețare ștergător/ștergătoare parbriz, telefon mobil |
| 4 | 10 | Radio, ceas, releu priză accesoriu, unitate control viteză automată, conector interfață date |
| 5 | 15 | Brichetă, oglindă cu control la distanță, releu priză accesoriu |
| 6 | 15 | Unitate control încuietoare ușă, releu încuietoare ușă |
| 7 | 10 | Unitate control amortizor variabil, unitate control Sistem antiblocare roți (ABS), unitate control semnalizator 4WD, releu semnalizator 4WD, releu suprasarcină, unitate control amortizor variabil, releu putere ABS, combinație Mete |
| 8 | 10 | Releu geam electric, scaun încălzit |
| 9 | 15 | Ștergător/ștergătoare parbriz și spălător, ștergător spate și spălător, trapă |
| 10 | 10 | Claxon, unitate control cruise control, releu lampă spate anti-ceață, releu lampă întunecată, releu DRL |
| 11 | 10 | Contor combinat, unitate control antenă motor, semnal acustic monitorizare iluminare, indicator avertizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 10 | Lampă semnalizator, lampă avertizare, unitate diagnosticare Sistem airbag |
| 13 | 10 | Motor ventilator încălzitor spate |
| 14 | 15 | Releu priză accesoriu |
| 15 | 20 | Trapă |
| 16 | 25 | Motor ventilator |
| 17 | 15 | Lumină de stop, Sistem antiblocare roți (ABS), sistem control automat viteză |
| 18 | 15 | Lampă marșarier, unitate control bloc diferențial spate, unitate diagnosticare Sistem airbag |
| 10 | Lampă rezervă, unitate control diferențial spate | |
| 19 | 10 | Unitate control motor, unitate control ELC-4 Cutie automată, lampă de bun venit, lampă de lectură, lampă compartiment încărcare, indicator combinat, radio, ceas, unitate control încuietoare ușă, unitate control pilot automat, unitate control Sistem antiblocare roți (ABS), unitate diagnosticare Sistem airbag, multi-indicator, indicator combinat, telefon mobil, întrerupător temporizat iluminare cheie aprindere; |
| R1 | Priză accesoriu | |
| R2 | Motor ventilator | |

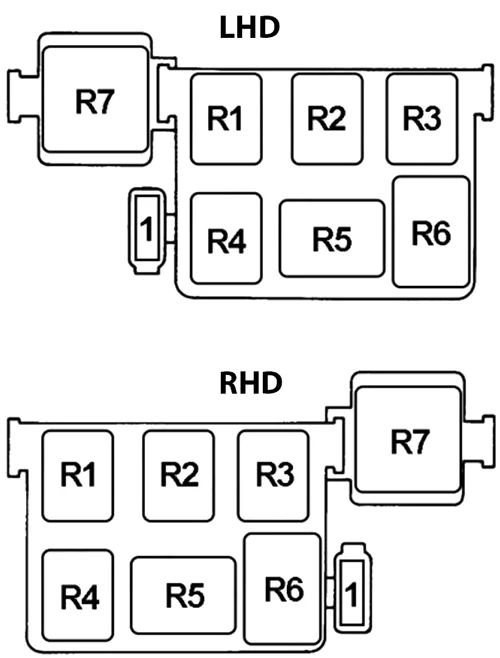

Cutia de relee a compartimentului pasageri
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 15 | Trapă |
| 2 | 20 | Dezghețător |
| 15 | LHD: lampă anti-ceață | |
| R1 | – | |
| R2 | Încălzitor spate | |
| R3 | Alimentare geam | |
| R4 | Control încuietoare ușă | |
| R5 | Dezghețător | |
| R6 | Ștergător spate intermitent | |
| R7 | Semnalizator și semnalizator de urgență | |

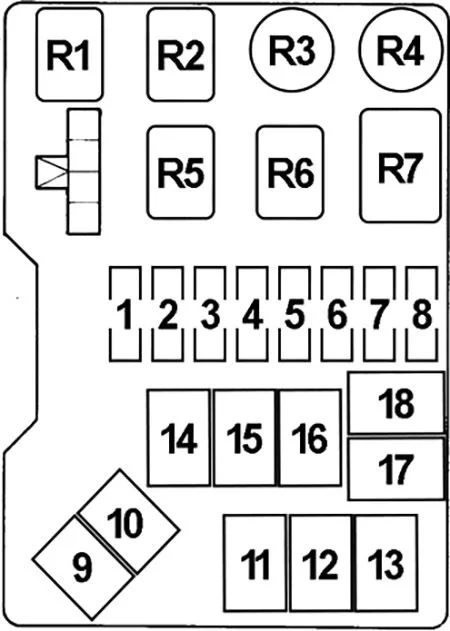

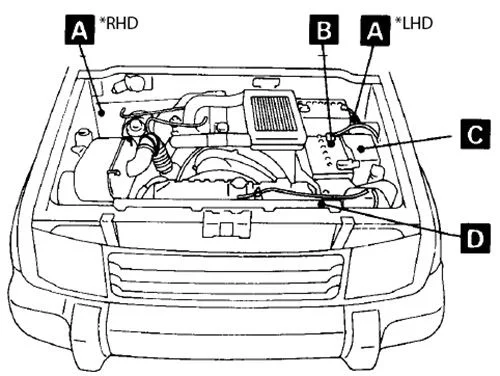

Schema cutiei de siguranțe în compartiment motor

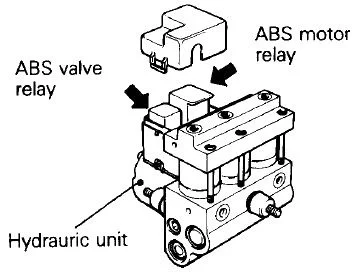

A. Releu motor ABS, releu electrovalvă aer ABS.
B. 1991 (Super Quick Glow): Releu bujii n. 1 / Releu bujii n. 2 / Releu motor ventilator condensator / Releu demaror.
1991 (Auto Glow): Releu bujii / releu motor ventilator condensator / releu demaror.

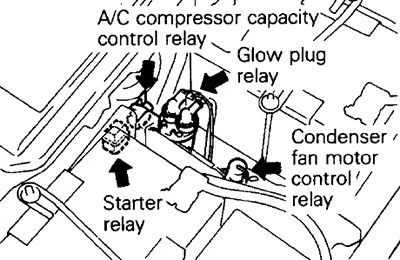

Motorină (1993): Releu control performanță compresor climatizare / releu bujii / releu motor ventilator condensator / releu demaror.
C. Cutia de siguranțe.

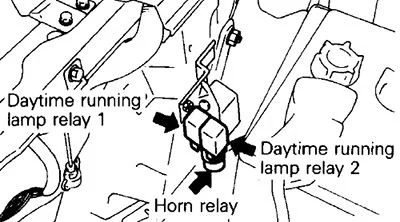

D. Releu claxon (1993) / Releu lumini de zi n. 1-2 / Modul control lumini de zi / Releu motor ventilator condensator (1991).
Schema cutiei de siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Încălzitor tub combustibil |
| 2 | 10 | Compresor aer condiționat |
| 3 | 25 | Motor ventilator condensator |
| 30 | Motorină (cu dublă climatizare): Motor ventilator condensator | |
| 4 | 10 | Lumină spate anti-ceață, far (cu DRL) |
| 5 | 10 | Lampă spate, unitate control DRL, ceas, far (cu DRL), lampă număr înmatriculare, spălător faruri |
| 6 | 10 | Lampă spate, lampă număr înmatriculare, lampă anti-ceață |
| 15 | Lampă spate, lampă anti-ceață (partea șoferului) | |
| 7 | 10 | Indicator fascicul superior |
| 8 | 10 | Lampă avertizare |
| 9 | 60 | Climatizare, Siguranță (compartiment pasagerului): “1”, “6”, “13”, “14”, “16”, “17”, “19” |
| 10 | 100 | Alternator |
| 11 | 20 | Sistem MPI, sistem imobilizator sau ventilator intercooler |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 40 | Comutator aprindere și circuit demaror, claxon |
| 13 | – | – |
| 14 | 30 | Dezghețător, încălzitor oglindă ușă, dezghețător pentru ștergător parbriz |
| 15 | 30 | Geam electric, scaun electric |
| 16 | – | – |
| 17 | 30 | Motor ventilator condensator |
| 18 | 40 | Alternator, releu faruri, releu lumini spate |
| R1 | Lumină spate anti-ceață | |
| R2 | Lampă spate | |
| R3 | Motor ventilator condensator | |
| R4 | Compresor aer condiționat | |
| R5 | Far față | |
| R6 | Motor ventilator intercooler | |
| R7 | Alternator | |

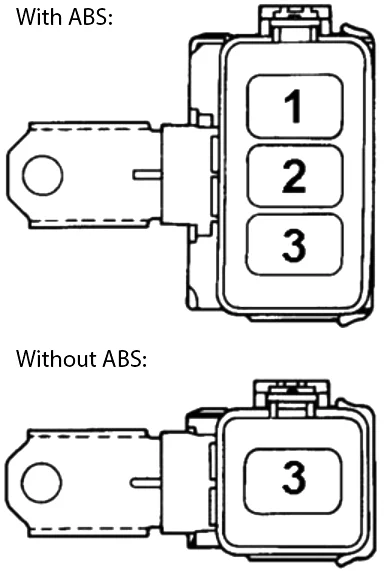

Cutia de siguranțe 2
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 60 | Circuit Sistem antiblocare roți (ABS) (sursă de alimentare a unității hidraulice) |
| 2 | 20 | 1991-1993: Modul control ABS, releu de putere ABS |
| 3 | 80 | Circuit control al luminozității |
Schema cutiei de siguranțe și relee – Mitsubishi Pajero, Montero, Shogun
Se referă la vehiculele produse în anii:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

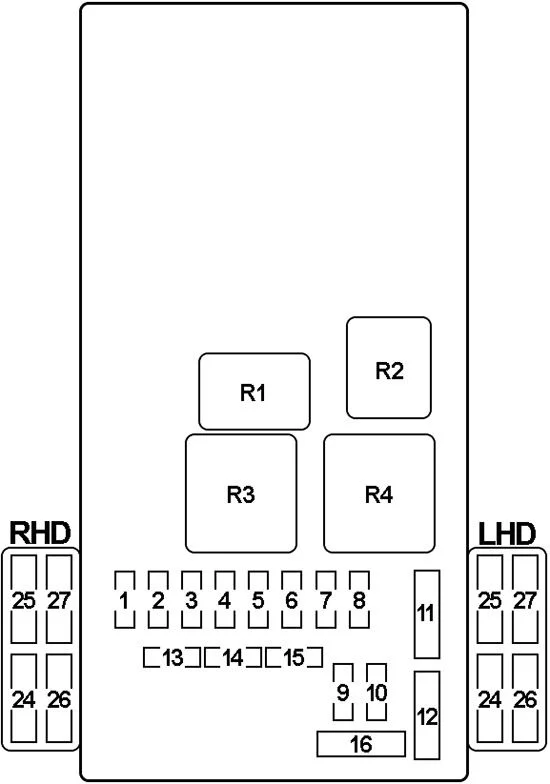

Cutia de siguranțe a bordului

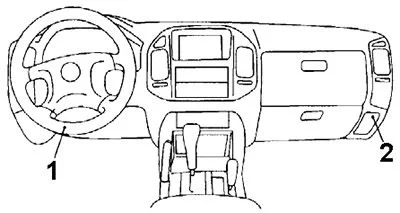

Blocul siguranțe se află în spatele capacului bordului. Trageți capacul cutiei de siguranțe pentru a-l îndepărta.

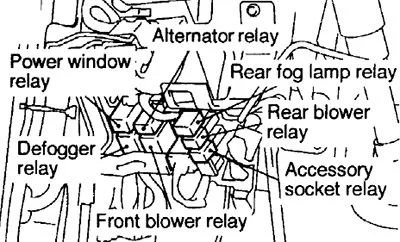

1) Cutia de siguranțe/far spate proiectoare de ceață/ventilator spate/priză accesoriu
2) Nivel ulei motor / releu control cutie automată
Schema cutiei de siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | A/C-ECU, ETACS-ECU, motorul ștergătorului spate, motorul ștergătorului spate, oglindă retrovizoare electrică |
| 2 | – | – |
| 3 | – | – |
| 4 | 15 | Brichetă, display central |
| 5 | 15 | ABS-ECU, senzor ABS G, releu compresor aer condiționat, A/C-ECU, comutator aer condiționat, compresor automat-ECU, releu ventilator condensator, releu deflector, releu ventilator față, ECU față, ventilator spate față, comutator încălzitor tub combustibil, claxon HBB, releu motor 2, motor control supapă aer exterior/interior, releu încălzitor PTC, unitate control aer condiționat spate, comutator aer condiționat spate, unitate aer condiționat spate, releu ventilator spate, unitate control radiator spate, comutator radiator spate, unitate răcire spate, unitate control încălzitor spate, comutator încălzitor spate, unitate încălzire spate, grup motor trapă, transfer-ECU, releu supapă, comutator dezgheț ștergător, releu ștergător dezgheț |
| 6 | 10 | Comutator cruise control, contor kilometraj combinat, coloană-ECU, supapă electromagnetică EGR nr. 1, supapă electromagnetică EGR nr. 2, ETACS-ECU, martor GDI ECO-ECU, imobilizator-ECU (4D5), blocare diferențial spate-ECU, electromagnet supapă A, supapă electromagnetică B, SRS-ECU, controler supapă clapetă accelerație, senzor viteză vehicul, indicator 4WD-ECU |
| 7 | 20 | Contor kilometraj combinat, modul pompă combustibil, releu pompă combustibil |
| 8 | 10 | Contor kilometraj combinat, motor-A/T-ECU, motor-ECU, ETACS-ECU, senzor viteză arbore motor față, senzor viteză arbore motor intrare, senzor viteză arbore motor ieșire, SRS-ECU, transfer-ECU, senzor viteză arbore motor spate, SC Senzor „G |
| 9 | 10 | Releu lumină spate proiectoare ceață, lumină spate combinată |
| 10 | 20 | ETACS-ECU, conector diagnostic |
| 11 | 30 | Compresor automat-ECU, Deflector, Siguranță (Compartiment pasageri): „25” |
| 12 | 30 | Comutator aer condiționat, compresor automat-ECU, rezistor ventilator, motor ventilator, controler liniar ventilator |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 24 | 10 | HBB, EBD, Sistem antiblocare roți (ABS) |
| 25 | 10 | Deflector, încălzire oglindă ușă |
| 26 | 20 | Trapă |
| 27 | 20 | Scaun încălzit |
| R1 | Alimentare geamuri | |
| R2 | Alternator | |
| R3 | Ventilator față | |
| R4 | Deflector | |

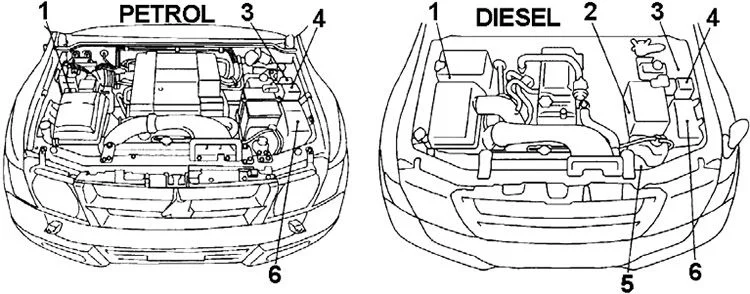

Cutia de siguranțe în compartiment motor
- RHD: Bloc releu nr. 2
- Gasolio: releu bujii incandescente
- LHD: Bloc releu nr. 2
- Bloc releu nr. 1
- 4M4: Releu încălzitor PTC
- Cutia de siguranțe

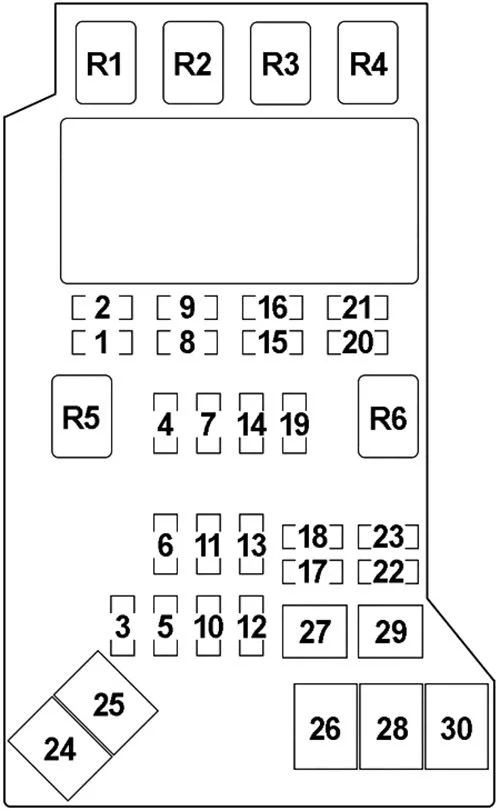

Schema cutiei de siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Claxon |
| 2 | 20 | Ștergător față, pulverizator |
| 3 | 20 | Pompă combustibil |
| 4 | 10 | Priză accesoriu, ceas, antenă motor, radio, circuit central al display-ului |
| 5 | 25 | Încălzitor PTC |
| 6 | 25 | Ventilator condensator |
| 7 | 10 | Ceas, contor kilometraj combinat, lampă ușă, lampă iluminare cilindru cheie aprindere, display central, radio, reportofon, lampă cameră, trapă, alimentator ECU |
| 8 | 10 | Contor kilometraj combinat, motor-A/T-ECU, motor-ECU, lampă spate |
| 9 | 10 | Lampă spate |
| 10 | 15 | Priză accesoriu |
| 11 | 20 | Ventilator spate |
| 12 | 25 | Încălzitor tub combustibil |
| 13 | 15 | Dezghețare ștergător |
| 14 | 10 | Compresor aer condiționat |
| 15 | 10 | Far (faruri de întâlnire) |
| 16 | 10 | Far (faruri de întâlnire), nivelare faruri |
| 17 | – | – |
| 18 | 20 | Motor-A/T-ECU, A/T-ECU Putere |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 20 | Far față proiectoare ceață |
| 20 | 10 | Far (faruri de drum) |
| 21 | 10 | Far (faruri de drum), martor control faruri de drum |
| 22 | 10 | Încărcare, martor semnalizare |
| 23 | 15 | Lumină de stop |

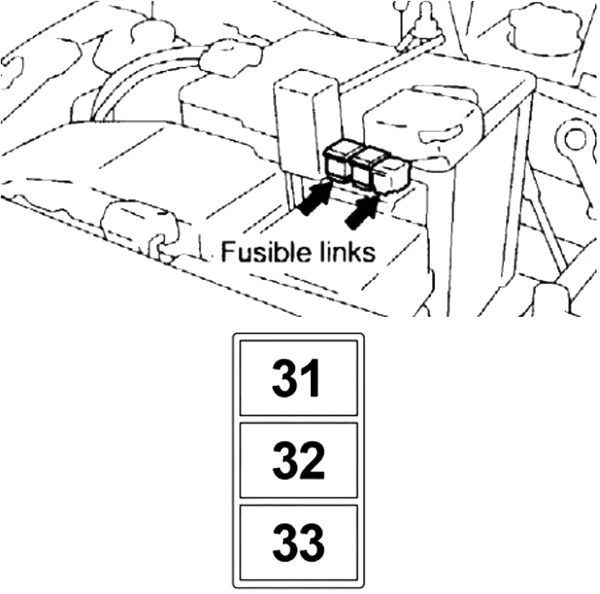

| 24 | 60 | Siguranțe (compartiment motor): nr. “5”, “6”, “7”, “10”, “11”, “13”, “14”, “31”, “32”, “33” “25”, Siguranță (compartiment pasageri): nr. “9”, “10”, “11”, “12” |
| 25 | 120 | Far, far față proiectoare ceață, lampă spate, siguranță (compartiment motor): nr. “18”, “22”, “23”, “26”, “27”, “29” |
| 26 | 40 | Aprindere |
| 27 | 30 | Geam electric, sistem scaune electrice, siguranță (compartiment pasageri): nr. “26” |
| 28 | – | – |
| 29 | 20 | Control motor, INVECS-II, imobilizator, sistem control automat viteză, control stabilitate Mitsubishi |
| 30 | 40 | Încălzitor PTC, sistem inactivare încălzitor (Diesel) |
| R1 | Ventilator condensator (viteză mare) | |
| R2 | Ventilator condensator (viteză mică) | |
| R3 | Dezghețare ștergător parbriz | |
| R4 | Compresor climatizare | |
| R5 | Claxon | |
| R6 | Far față proiectoare ceață | |
Cutia de siguranțe 2
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 60 | HBB, EBD, Sistem antiblocare roți (ABS) |
| 2 | 40 | HBB, EBD, Sistem antiblocare roți (ABS) |
| 3 | 80 | Control motor, sistem de preîncălzire (Diesel) |

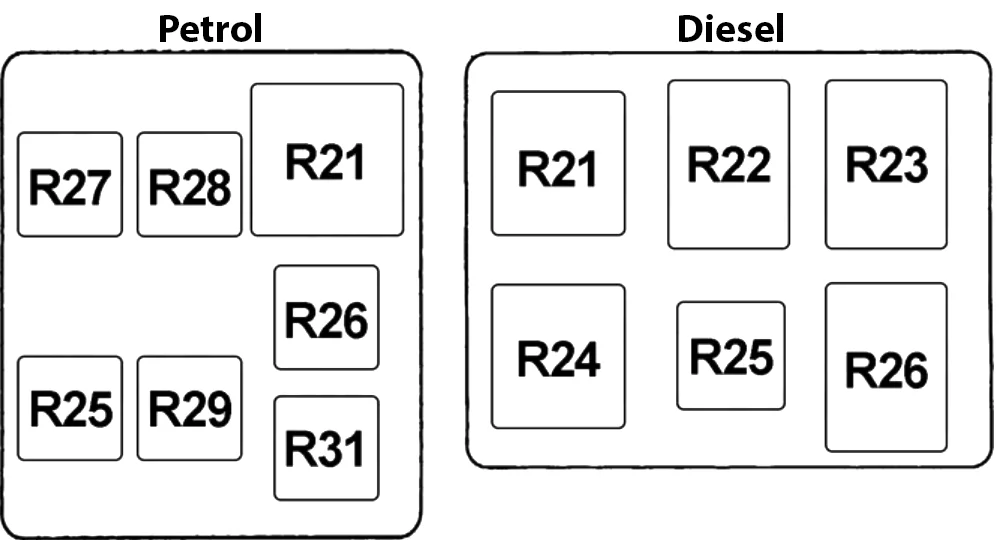

Bloc releu 1
| Număr | Releu |
|---|---|
| R21 | Electrovalvă aer ABS |
| R22 | Încălzitor țeavă combustibil |
| R23 | Întrerupere combustibil |
| R24 | Demaror |
| R25 | Control motor |
| R26 | Benzină: Pompă combustibil nr. 2 |
| R27 | Pompă combustibil nr. 1 |
| R28 | Controler injector |
| R29 | Servocomandă clapetă accelerație |
| R31 | – |
Bloc releu 2
| Număr | Releu |
|---|---|
| R19 | Motor Sistem antiblocare roți (ABS) nr. 1 |
| R20 | Motor Sistem antiblocare roți (ABS) nr. 2 |
