Mitsubishi Montero Sport 2 (Pajero)
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 și 2016

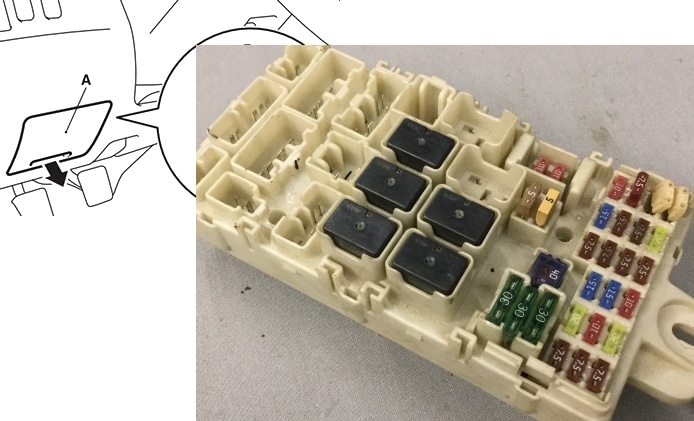

Cutia de siguranțe în habitaclu
Se află în partea inferioară a bordului, partea șoferului, în spatele capacului protector.

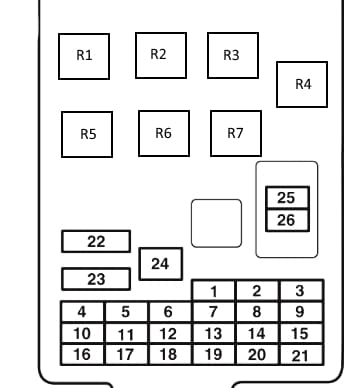

Poziție
Schema
Funcție
| 1 | 7,5A Lumini de poziție (stânga) |
| 2 | Brichetă 15A |
| 3 | 10A Bobine de aprindere |
| 4 | 7,5A Demaror |
| 5 | 20A Trapă |
| 6 | Presso 15A |
| 7 | 7,5A Lumini laterale (dreapta) |
| 8 | 7,5A Oglinzi exterioare |
| 9 | 7.5A Modul control motor |
| 10 | 7,5A Modul control |
| 11 | 10A Lumină spate anti-ceață |
| 12 | 15A Închidere centralizată |
| 13 | 10A Lumină interioară |
| 14 | 15A Ștergător spate |
| 15 | Planșă 7,5 A |
| 16 | 7.5A Releu A/C compresor, releu ventilator condensator, releu ventilator, controler încălzitor, releu ventilator spate, panou control spate radiator, întrerupător ventilator spate și releu încălzire lunetă spate |
| 17 | 20A Scaun încălzit |
| 18 | Alimentator 10A pentru accesoriu |
| 19 | 7,5A Oglinzi exterioare încălzite |
| 20 | Ștergătoare parbriz 20A |
| 21 | 7,5A Lumini marșarier |
| 22 | 30A Lunetă spate încălzită |
| 23 | Încălzitor 30A |
| 24 | Scaune electrice 40A |
| 25 | Sistem audio 10A |
| 26 | 15A Modul control electronic |
Siguranțele numerele 2 și 6 și releul numărul 2 sunt responsabile de funcționarea brichetei și a prizelor electrice.
Releu
- R1 – Releu încălzire scaun
- R2 – Releu putere pentru prize accesorii
- R3 – Releu spate lumini proiectoare de ceață
- R4 – Rezervă
- R5 – Releu ventilator
- R6 – Releu dezghețare lunetă spate
- R7 – Rezervă

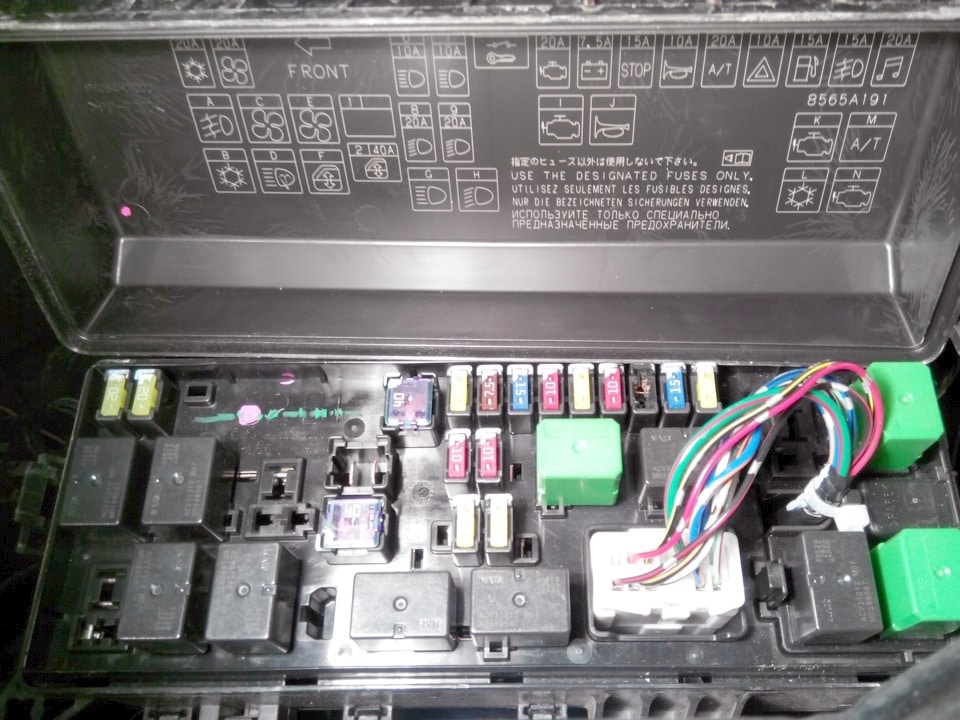

Cutia de siguranțe în compartiment motor
Instalată pe partea stângă a compartimentului motor lângă baterie.

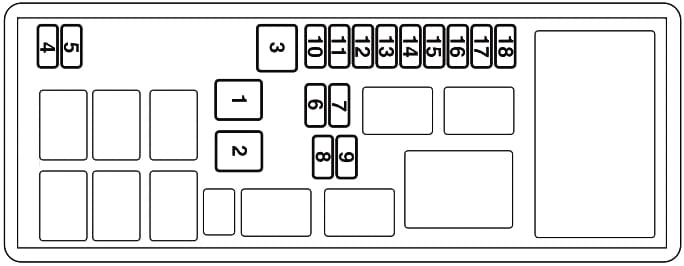

Schema
Destinație
| 1 | rezervă |
| 2 | 40A Geamuri electrice |
| 3 | 40A Aprindere |
| 4 | Compresor aer climatizare 20A |
| 5 | Motor ventilator condensator 20A |
| 6 | 10A Faruri de întâlnire (stânga) |
| 7 | 10A Faruri de întâlnire (dreapta) |
| 8 | 10/20A Faruri de drum (stânga) |
| 9 | 10/20A Faruri de drum (dreapta) |
| 10 | ECU motor 20A |
| 11 | Generator 7,5A |
| 12 | 15A Lumină de stop |
| 13 | Semnal 10A |
| 14 | Cutie automată 20A |
| 15 | 10A Lumini de avarie |
| 16 | 15A Pompă combustibil |
| 17 | 15A Proiectoare de ceață |
| 18 | Sunet 20A |

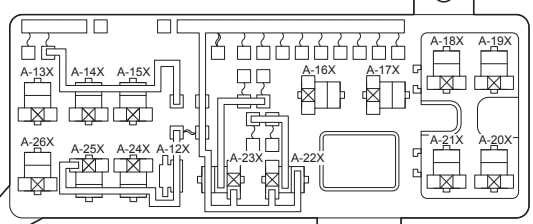

Circuit releu
Funcții
| A-12X | Conexiune cablaj față și bloc releu |
| A-13X | Releu faruri față proiectoare ceață |
| A-14X | Releu ventilator climatizare |
| A-15X | gol |
| A-16X | Releu demaror |
| A-17X | Releu claxon |
| A-18X | Releu încălzitor |
| A-19X | Releu control cutie automată |
| A-20X | Releu control motor |
| A-21X | Releu compresor aer condiționat |
| A-22X | Releu faruri (LO) |
| A-23X | Releu faruri (HI) |
| A-24X | Releu ridicare geam |
| A-25X | gol |
| A-26X | Releu ventilator spate |
La modelele cu motor Diesel este instalat un bloc încălzitor / releu încălzitor suplimentar.
