Mitsubishi Outlander XL (2007-2012) – cutia de siguranțe
Mitsubishi Outlander – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Mitsubishi Outlander este siguranța 15 și 23 în cutia de siguranțe din habitaclu.

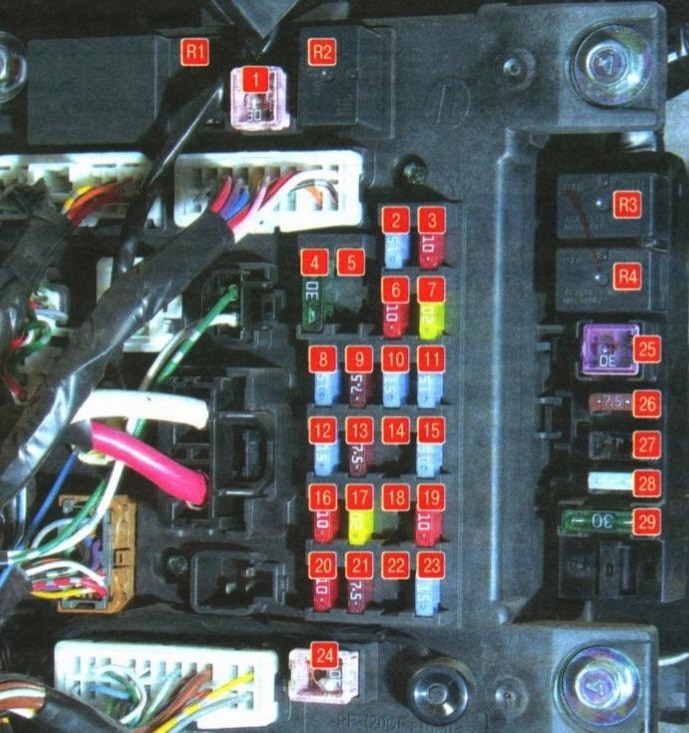

Cutia de siguranțe în habitaclu
Sub bord, partea șoferului
Descriere
| 1 | 30A Încălzitor |
| 2 | 15A Lumină de stop |
| 3 | 10A Lumină spate de ceață |
| 4 | 30A Ștergător parbriz |
| 5 | Rezervat |
| 6 | 10A Circuit echipament suplimentar |
| 7 | 20A Încuietori uși |
| 8 | 15A sistem audio |
| 9 | 7.5A Circuit echipament suplimentar |
| 10 | 15A Lumini interioare |
| 11 | 15A Lumini de avarie |
| 12 | 15A Spălător lunetă spate |
| 13 | 7,5А Dispozitive de control și măsură |
| 14 | Rezervat |
| 15 | 15A Brichetă (priză de alimentare față) |
| 16 | 10A Cheie de aprindere |
| 17 | 20A Trapă electrică |
| 18 | Gol |
| 19 | 10A Oglinzi exterioare |
| 20 | 10A Transmisie integrală |
| 21 | 7,5A Lumini mers înapoi |
| 22 | Gol |
| 23 | 15A Priză de alimentare suplimentară |
| 24 | 30A Geamuri electrice |
| 25 | 30A Geam spate încălzit |
| 26 | 7,5А Oglinzi exterioare încălzite |
| 27 | 15A Alimentare |
| 28 | 20/25A Scaun electric |
| 29 | 30A Încălzire scaun |
Atribuirea releelor
- Releu încuietoare uși
- Releu încălzitor
- Releu încălzire scaun spate
- Releu încălzitor geam spate
Cutii de siguranțe și relee în compartiment motor
Cutia principală
Pe partea stângă a compartimentului motor
Descriere
| 1 | 30A Dispozitiv intrare/ieșire |
| 2 | 40A Motor ventilator răcire |
| 3 | 30A Motor ventilator condensator |
| 4 | 30A Sistem antiblocare roți (ABS) |
| 5 | 40A Sistem antiblocare roți (ABS) |
| 6 | Rezervat |
| 7 | 30A Demaror |
| 8 | 15A Faruri față proiectoare de ceață |
| 9 | 7.5 Gestionare motor |
| 10 | 20A AKP |
| 11 | 10A Claxon |
| 12 | 7,5A Generator |
| 13 | 20A Spălător faruri |
| 14 | 10A Climatizare |
| 15 | 15A Electrovalvă clapetă accelerație |
| 16 | 20A Alarmă antifurt |
| 17 | 15A Perii ștergător încălzite |
| 18 | Rezervat |
| 19 | 30A Ușă portbagaj electrică |
| 20 | 10A Sistem iluminare exterioară de zi |
| 21 | 10A Far de drum (stânga) |
| 22 | 10A Far de drum (dreapta) |
| 23 | 30A Amplificator audio |
| 24 | 30A Echipamente electrice motor Diesel |
| 25 | 20A Faruri de întâlnire stânga (cu becuri cu descărcare) |
| 26 | 20A Faruri de întâlnire dreapta (cu becuri cu descărcare) |
| 27 | 10A Faruri de întâlnire stânga (cu becuri halogen) |
| 28 | 10A Faruri de întâlnire dreapta (cu becuri halogen) |
| 29 | 10A Circuit alimentare motor |
| 30 | 10A Bobine de aprindere |
| 31 | 20A Circuit alimentare motor |
| 32 | 15A Pompă combustibil |
Releu
| R1 | Releu bujii incandescente (pentru motoare Diesel) |
| R2 | Releu ventilator radiator |
| R3 | Releu încălzitor |
| R4 | Releu control motor |
| R5 | Releu stabilitate |
| R6 | Releu ventilator climatizare |
| R7 | Releu control motor |
| R8 | Releu faruri de întâlnire |
| R9 | Releu control motor |
| R10 | Releu încălzitor ștergător parbriz |
| R11 | Releu iluminare exterioară de zi |
| R12 | Releu control motor |
| R13 | Releu alarmă antifurt |
| R14 | Releu cutie automată |
| R15 | Releu spălător faruri |
| R16 | Releu faruri de drum |
| R17 | Releu faruri față proiectoare ceață |
| R18 | Releu claxon |
| R19 | Releu climatizare |

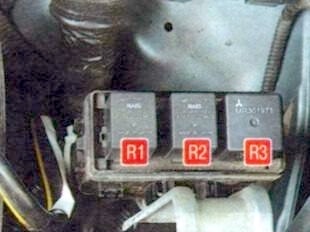

Bloc relee
Se află lângă cutia principală
Descriere
- R1 Releu ventilator viteză mică sistem răcire motor
- R2 Releu ventilator climatizare
- R3 Releu ventilator viteză mare sistem răcire motor
Cutia bateriei
Polul pozitiv al bateriei conține o cutie de siguranțe de înaltă putere sub formă de siguranțe fuzibile.
