Schema cutiei de siguranțe și relee – Mitsubishi Libero

Se referă la vehiculele produse în anii:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 și 2000.

Cutia de siguranțe în compartimentul pasagerului

Se află în compartimentul pasagerului sub bord, în partea stângă, la mașinile cu volan pe partea șoferului.

Și în partea dreaptă pentru mașinile cu volan pe partea pasagerului.

Tip 1

Cu volan pe partea șoferului

Descriere

1	20A Motor ventilator încălzitor
2	10A Lumini de marșarier și unitate control SRS
3	10A Instrument bord și indicator luminos de avertizare
4	15A Brichetă și sistem control oglinzi laterale
5	10A Ceas, radio sau autoradio
6	15A Lumini frâne
7	Unitate control 10A SRS și releu-comutator pentru semnalizatoare și alarmă
8	15A Modul control încuietori uși
9	10A Claxon
10	15A Spălător și motor ștergător
11	Gol
12	Gol
13	20A Unitate control trapă electrică
14	10A Iluminare interior și portbagaj, ceas, radio sau autoradio, instrument bord, modul încuietoare centrală, modul motor, modul cutie automată
15	10A Releu motor ventilator încălzitor, releu dezumidificator lunetă spate, releu motor ridicare geam, releu spălător faruri, unitate control electrică trapă, unitate control climatizare, releu putere ABS, releu electric mag. valve ABS (2WD), releu nr. 1 sistem DRL, controler sistem DRL
16	20A Încălzitoare scaune
17	Instrument bord 10A (modele cu 4A / T), unitate control cutie automată

Cu volan pe partea dreaptă

Descriere

1	Rezervă
2	Rezervă
3	10A Releu motor ventilator încălzitor, releu încălzire lunetă spate, releu ridicare geam, unitate control trapă, unitate control climatizare, releu putere ABS, releu mag. valve ABS (2WD), releu nr. 1 faruri de întâlnire / faruri de drum
4	10A Ceas, radio sau autoradio
5	15A Brichetă și sistem control oglinzi laterale
6	20A Modul control încuietori uși
7	Instrument bord 10A (modele cu 4A / T), unitate control cutie automată
8	Rezervă
9	20A Spălător parbriz și motor ștergător
10	10A Claxon
11	10A Instrument bord și indicator luminos avertizare lumini aprinse
12	10A Releu-comutator pentru semnalizatoare și alarmă
13	Rezervă
14	Rezervă
15	20A Unitate control trapă electrică
16	25A Motor ventilator încălzitor
17	15A Lumini frâne
18	10A Lumini marșarier și unitate control SRS
19	10A Iluminare interior și portbagaj, ceas, radio sau autoradio, instrument bord, modul încuietoare centrală, modul motor, modul cutie automată

Tip 2

Descriere

1	Releu 10A
2	Brichetă 15A
3	10A Semnalizator
4	Încălzitor 25A
5	25A Lunetă spate încălzită
6	20A Ștergător
7	10A Lumini marșarier
8	20A Închidere centralizată
9	10A Instrument bord
10	10A Scaune încălzite
11	20A Ușă
12	Rezervă

Releu

1. Releu încălzitor
2. Releu lunetă spate încălzită
3. Releu semnalizatoare și avarie

Cutie relee suplimentară

Poate fi montată lângă cutia de siguranțe sau unul sau mai multe elemente montate separat:

• Releu pentru geam electric
• Releu lunetă spate încălzită
• Modul control încuietoare uși
• Releu lumini ceață

Cutia de siguranțe și relee în compartiment motor

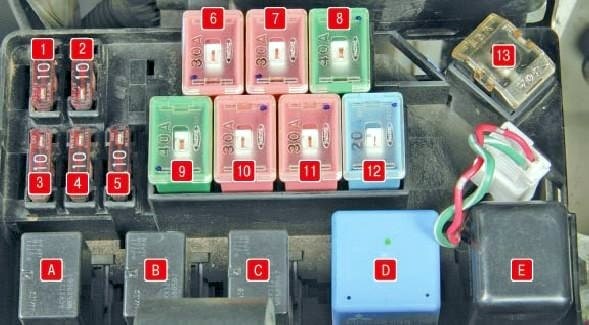

Tip 1

Cutia principală de siguranțe

Se află pe partea stângă a compartimentului motor, lângă baterie.

Descriere

1	10A Sistem antiblocare roți (ABS)
2	10A Faruri de drum
3	10A Lumini de poziție spate
4	10A Lumini de poziție spate
5	Alarmă 10A
6	20A Lunetă spate încălzită
7	30A Ridicător geam
8	40A Sistem de pornire
9	40A Aprindere, injecție
10	Ventilator răcire 30A
11	30A Faruri de întâlnire
12	20A Sistem de gestionare motor
13	Generator 80A
A	Dimensiuni releu
B	Releu faruri
C	Releu ventilator răcire
D	Releu demaror
E	Releu pornire, alternator

Cutia pe baterie

Se află pe terminalul pozitiv al bateriei.

Descriere

• 16 – 60A Sistem antiblocare roți (ABS)
• 17 – 20A Lumini de ceață
• 18 – 80A Bujii incandescente

Elemente suplimentare

O unitate suplimentară este fixată lângă unitatea principală.

Descriere

• 14 – 25A Ventilator condensator electric
• 15 – 10A Compresor climatizare
• J – rezervă
• F – Releu compresor climatizare
• G – Releu ventilator electric condensator

Există, de asemenea, posibilitatea instalării unor relee pe partea dreaptă a compartimentului motor.

Descriere

1. releu semnal
2. Releu ABS

Tip 2

Cutia principală de siguranțe

Se află pe partea stângă lângă baterie.

1	15A lumină de stop
2	Alarmă 10A
3	15A lumini antifurt
4	10A lumini laterale
5	10A lumini laterale
6	Climatizare 10A
7	10A Faruri de drum
8	10A Claxon
9	Radio 10A
10	10A Lumini interioare
11	20A Diagnosticare motor
12	30A Geamuri electrice
13	30A Ventilator răcire radiator
14	Faruri 40A
15	30A Aprindere
16	Siguranță 60A
17	Climatizare 25A
18	Generator 100A

Cutie adițională

Siguranțele și releele sunt responsabile de sistemul de climatizare și încălzire.
