Mitsubishi Lancer (2000-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mitsubishi Lancer (2000–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Mitsubishi Lancer (2000-2007) – schema cutiei de siguranțe
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Mitsubishi Lancer (2000-2007) este siguranța 11 în cutia de siguranțe a compartimentului motor.

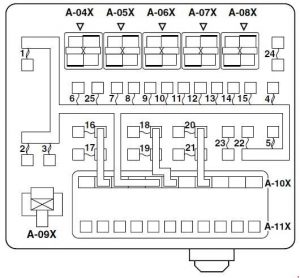

Siguranță a compartimentului motor și bloc releu
| Nr | Amp [A] | Descriere |
| 1 | 60 | Siguranță nr 15, 16, 19, 20
(în bloc siguranțe de conexiune) circuit. |
| 2 | 50 | Controler motor ventilator |
| 3 | 60 | Controler Sistem antiblocare roți (ABS) |
| 4 | 40 | Circuitul întrerupătorului de aprindere |
| 5 | 30 | Întrerupător principal al ridicătorului geamurilor și
întrerupător auxiliar al ridicătorului geamurilor. |
| 6 | 15 | Far față proiectoare de ceață;
Martor far față proiectoare de ceață; Releu far față proiectoare de ceață și priză de rezervă (pentru far față proiectoare de ceață). |
| 7 | 10 | Releu claxon și claxon |
| 8 | 20 | Senzor debit aer filtru aer;
Senzor poziție arbore cu came; Electrovalvă gaze evacuare (sistem EGR); Electrovalvă gaze evacuare (sistem control bypass); Motor – Cutie automată – controler; Controler motor; Senzor oxigen control motor; Releu control motor; Senzor unghi manivelă motor; Releu control ventilator; Injector combustibil; Releu bobine de aprindere; Imobilizator – controler; Servomecanism control viteză a corpului clapetei la ralanti. |
| 9 | 10 | Compresor climatizare |
| 10 | 15 | Controler Sistem antiblocare roți (ABS);
Motor-Cutie automată-ECU; Lumină de stop superioară și lampă spate combinată. |
| 11 | 15 | Priză accesoriu |
| 12 | 7.5 | Alternator |
| 13 | 10 | Controler ETACS;
Far față semnalizator; Lampă spate combinată; Far lateral semnalizator și far semnalizator. |
| 14 | 20 | Unitate electrovalvă
control climatizare și motor Cutie automată-ECU. |
| 15 | 15 | Pompă combustibil |
| 16 | 10 | Far (dreapta) |
| 17 | 10 | Far (stânga) și
martor faruri de drum. |
| 18 | 10 | Far (dreapta) |
| 19 | 10 | Far (stânga),
Unitate faruri și comutator reglare faruri. |
| 20 | 7.5 | Controler climatizare;
Lampă iluminare scrumieră; Lampă iluminare brichetă; Contor combinat; Comutator proiectoare de ceață; Far față semnalizare direcție; Comutator lumini de avarie; Unitate faruri (dreapta); Comutator reglare faruri; Comutator scaun încălzit; Controler încălzire; Lampă permis de conducere; Lampă spate combinată; Reostat; Far semnalizare laterală și priză rezervă (pentru audio). |
| 21 | 7.5 | Contor combinat;
Unitate faruri (stânga); Iluminare număr înmatriculare; Lumini de poziție (stânga) și lampă spate combinată (stânga). |
| 22 | 10 | Contor combinat;
Comutator coloana; Controler ETACS și controler față. |
| 23 | 10 | Ceas;
Controler ETACS și priză rezervă (pentru audio). |
| 24 | – | – |
| 25 | 20 | Unitate scaun încălzit și
comutator scaun încălzit. |
| 26 | 100 <4G1> 120 <4G6> | Baterie;
Siguranță nr 1,2, 3, 4, 5; Siguranță nr 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (scara releelor) și controler față. |
| Releu | ||
| A-04X | Releu faruri de întâlnire față | |
| A-05X | Releu claxon | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Releu control ventilator | |
| A-10X | ECU față | |
| A-11X | ECU față | |
| Nr | Releu |
| B-10X | Priză de detectare a vitezei motorului |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Releu bobine de aprindere |
| B-15X | Releu control Cutie automată |
| B-16X | Releu control motor |
| B-17X | Releu compresor aer condiționat |

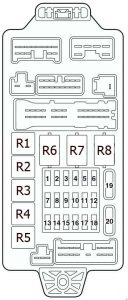

Panoul cutiei de siguranțe de pe bord
| Nr | Amp [A] | Descriere |
| 1 | 10 | Condensator și bobină de aprindere |
| 2 | 7.5 | Martor ABS;
Martor frâne; Martor de încărcare; Martor motor; Comutator coloana; Contor combinat; Controler ETACS; Martor nivel scăzut combustibil, Martor presiune ulei, Martor sistem airbag SRS, Controler SRS; Senzor viteză vehicul. |
| 3 | 7.5 | Releu control Cutie automată;
Contor combinat; Motor-Cutie automată-ECU; Controler ETACS; Senzor viteză arbore intrare; Senzor viteză arbore ieșire; Lampă spate combinată; SRS-ECU. |
| 4 | – | – |
| 5 | 7.5 | Releu compresor climatizare;
Controler climatizare; Releu ventilator; Releu dezaburire lunetă spate; Controler față; Releu scaun încălzit, Unitate control încălzitor; Motor control supapă selecție aer exterior/interior |
| 6 | 7.5 | Oglindă cu control de la distanță |
| 7 | 20 | Controler față și
motor ștergător parbriz. |
| 8 | 7.5 | Motor-Cutie automată-ECU;
Controler motor; Releu pompă combustibil (1) și releu pompă combustibil (2). |
| 9 | 15 | Brichetă |
| 10 | – | – |
| 11 | 7.5 | Priză releu suplimentar și
oglindă cu control de la distanță. |
| 12 | 7.5 | Controler ABS |
| 13 | – | – |
| 14 | 15 | Controler ETACS și motor ștergător spate |
| 15 | 15 | Priză diagnosticare |
| 16 | 10 | Far spate proiectoare de ceață;
Martor far spate proiectoare de ceață și releu far spate proiectoare de ceață. |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Controler climatizare;
Motor ventilator; Controler încălzitor și rezistor. |
| 20 | 30 | Dezghețare lunetă spate |
| Releu | ||
| 1 | Releu pompă combustibil (1) | |
| 2 | Releu scaun încălzit | |
| 3 | Releu pompă combustibil (2) | |
| 4 | Releu priză accesoriu | |
| 5 | Releu faruri spate proiectoare de ceață | |
| 6 | Releu geam electric | |
| 7 | Releu ventilator | |
| 8 | Releu dezghețare lunetă spate | |
Mitsubishi Lancer (2007-2018) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Mitsubishi Lancer este siguranța 13 în cutia de siguranțe din compartiment motor.

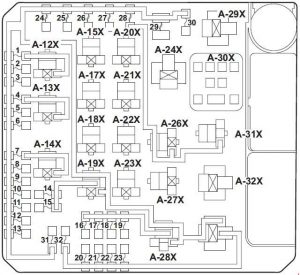

Cutia de siguranțe în compartiment motor
| Nr | Ampere [A] | Descriere |
| 1 | 15 | Releu proiectoare de ceață. |
| 2 | 7.5 | Modul control motor |
| 3 | 20 | Senzor viteză a fuliei ;
Modul control punte motor . |
| 4 | 10 | Releu claxon și claxon |
| 5 | 7.5 | Generator |
| 6 | 20 | Stropitor faruri |
| 7 | 10 | Unitate compresor climatizare și releu cuplare compresor climatizare. |
| 8 | 15 | ETV/ventilator radiator ulei
(Twin Clutch SST); (cu excepția vehiculelor cu turbocompresor); ETV (vehicule cu turbocompresor). |
| 9 | 20 | Alarmă de siguranță |
| 10 | 15 | Dezgheț ștergător parbriz |
| 11 | – | – |
| 12 | 30 | Ușă de putere |
| 13 | 10 | Releu faruri de zi și
faruri de zi. |
| 14 | 10 | Montaj far (înalt: stânga) |
| 15 | 10 | Montaj far (înalt: dreapta) |
| 16 | 20 | Far (faruri de întâlnire/de drum) (stânga) |
| 17 | 20 | Far (faruri de întâlnire/de drum) (dreapta) |
| 18 | 10 | Unitate far (jos: stânga) |
| 19 | 10 | Montaj far (jos: dreapta) |
| 20 | 10 | ENG/POWER
(cu excepția vehiculelor cu turbocompresor); I/C SPRAY (vehicule cu turbocompresor). |
| 21 | 10 | Bobină de aprindere nr. 1 până la 4 |
| 22 | 20 | Senzor de oxigen încălzit central
în conducta de evacuare; Modul control motor; Supapă control ulei motor; Electromagnet curățare gaze de evacuare; Electrovalvă ventilare emisii vapori; Injector nr. 1 până la 4; Senzor debit aer; Senzor de oxigen încălzit și senzor viteză vehicul <M/T>. |
| 25 | Încălzitor conductă combustibil | |
| 23 | 15 | Modul pompă combustibil
(cu excepția vehiculelor cu turbocompresor). |
| 20 | Modul pompă combustibil
(vehicule cu turbocompresor). |
|
| 24 | 30 | Demaror |
| 25 | 40 | Control deschidere supape
(cu excepția vehiculelor cu turbocompresor). |
| 26 | 40 | Controler Sistem antiblocare roți (ABS) |
| 27 | 30 | Controler Sistem antiblocare roți (ABS) |
| 28 | 30 | Motor ventilator condensator;
Releu ventilator condensator și releu control ventilator. |
| 29 | 40 | Motor ventilator radiator și
releu ventilator radiator |
| 30 | 30 | IOD, siguranță nr. 7 până la 9 în
compartiment motor. |
| 31 | 30 | Amplificator audio |
| 32 | 30 | Diesel |
| Nr |
Releu | |
| A-11X | Releu proiectoare de ceață | |
| A-12X | Releu claxon | |
| A-13X | Releu cuplare compresor climatizare | |
| A-14X | – | |
| A-15X | Releu control cutie automată | |
| A-16X | – | |
| A-17X | Releu faruri (înalt) | |
| A-18X | Releu motor control
actuator clapetă. |
|
| A-19X | – | |
| A-20X | Releu faruri de zi | |
| A-21X | Releu injector | |
| A-22X | – | |
| A-23X | Releu ventilator condensator | |
| A-24X | Releu control | |
| A-25X | Releu faruri (jos) | |
| A-26X | Releu ventilator radiator | |
| A-27X | – | |
| A-28X | Releu control ventilator | |
| A-29X | – | |
| A-30X | Releu MFI | |

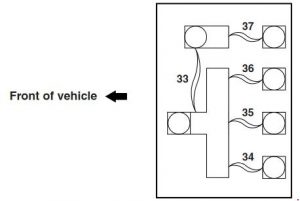

Cutia de siguranțe deasupra bateriei
| Nr | Ampere [A] | Descriere |
| 33 | 120 | Element siguranță nr. 37;
Element siguranță nr. 34 până la 36. |
| 34 | 80 | Siguranță nr. 2, 4, 5, 10, 11, 12, 14, 15,
17, 18, 20 și 25 în habitaclu. |
| 35 | 80 | – |
| 36 | 120 | Siguranță nr. 1 până la 32 în compartiment motor;
Releu faruri (înalt); Releu faruri (jos); Releu MFI. |
| 37 | 80 | Element siguranță nr. 1 și 21, 3, 6, 13,
16, 19 și 22 în habitaclu și ETACS-ECU (releu ACC 2 și releu ventilator). |

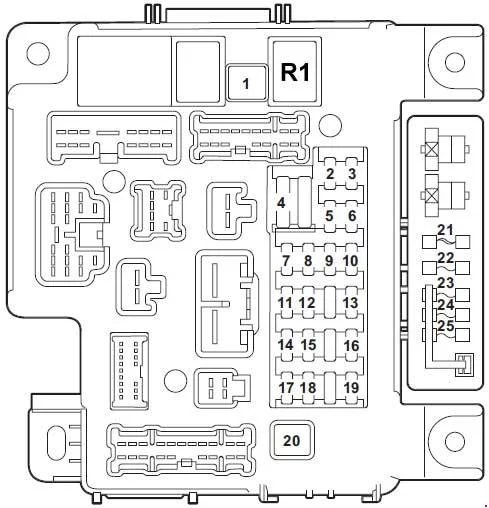

Bloc siguranțe bord
| Nr | Ampere [A] | Descriere |
| 1 | 30 | Motor ventilator |
| 2 | 15 | Faruri de stop (frânare);
ETACS-ECU; Lumină de stop montată sus; Lumină spate combinată și unitate a comutatorului cutiei de viteze. |
| 3 | 10 | Lumină spate proiectoare de ceață |
| 4 | 30 | ETACS-ECU;
Motor pulverizator; Motor ștergător/ștergătoare parbriz. |
| 5 | 10 | Conector bus date |
| 6 | 20 | ETACS-ECU;
Actuator încuietori uși față; Actuator și comutator portbagaj și actuator încuietori uși spate. |
| 7 | 15 | Unitate navigație audiovizuală;
Unitate cutie CAN; Unitate panou central; Modul hands-free; Radio; Cititor CD și schimbător CD; Display spate; Tuner radio satelit. |
| 8 | 7.5 | Controler climatizare;
Comutator coloana; Contor combinat; Controler ETACS; Comutator reminder cheie; Controler KOS; Releu ridicare geam; Modul control wireless și modul antenă receptor. |
| 9 | 15 | Unitate navigație audiovizuală;
Unitate centrală; Contor combinat și comutator reminder cheie. |
| 10 | 15 | Controler ETACS;
Lumină avertizare intermitentă. |
| 11 | 15 | Ștergător lunetă spate |
| 12 | 7.5 | Panou control climatizare;
Controler climatizare; releu control CVT; Controler Sistem antiblocare roți (ABS); unitate panou central; comutator coloana; contor combinat; releu scaun încălzit; Controler KOS; releu dezghețare lunetă spate; unitate comutatoare cutie de viteze; Controler SRS; Unitate motor trapă; Modul control wireless și modul antenă receptor. |
| 13 | 15 | Cutie de siguranțe accesorii (față) și Brichetă |
| 14 | 10 | Circuitul întrerupătorului de aprindere |
| 15 | 20 | Unitatea motorului trapă |
| 16 | 10 | Unitate navigație audiovizuală;
Modul CAN; Set oglinzi laterale; Radio și cititor CD sau schimbător CD; Display spate și întrerupător la distanță al oglinzii, |
| 17 | 10 | Clasificare pasageri – controler |
| 18 | 7.5 | Unitate navigație audiovizuală;
Întrerupător lumini marșarier <M/T>; Modul control punte motor ; Controler SRS; Întrerupător gamă transmisie. |
| 19 | 15 | Pressofondo accesorii (consolă centrală spate) |
| 20 | 30 | Motor geam față (dreapta);
Întrerupător principal geam și motor geam spate. |
| 21 | 30 | Dezgheț lunetă spate |
| 22 | 7.5 | Montare oglinzi laterale |
| 23 | 15 | Pressofondo alimentare 115 V. |
| 24 | 20 25 |
Scaune electrice |
| 25 | 30 | Scaun încălzit |
| Nr | Releu | |
| R1 | Motor ventilator | |
