Mitsubishi Grandis (2003-2011) – cutia de siguranțe
Mitsubishi Grandis (2003-2011) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011
Siguranță brichetă (priză de alimentare) în Mitsubishi Grandis (2003-2011) este siguranța 9 în bloc siguranțe pe bord.
Bloc siguranțe pe bord

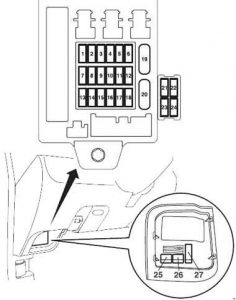

LHD

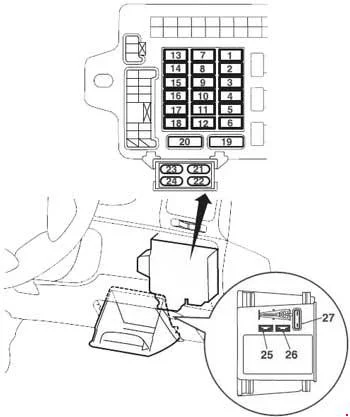

RHD
| Număr | Descriere | Amperaj [A] |
| 1 | Bobine de aprindere | 10 |
| 2 | Semnalizator | 7,5 |
| 3 | Lumină marșarier | 7,5 |
| 4 | Regulator de viteză | 7,5 |
| 5 | Releu | 7,5 |
| 6 | Oglindă exterioară încălzită | 7,5 |
| 7 | Faruri ștergător parbriz | 30 |
| 8 | Control motor | 7,5 |
| 9 | Priză accesoriu | 15 |
| 10 | – | – |
| 11 | Oglinzi retrovizoare exterioare | 7,5 |
| 12 | Control motor | 7,5 |
| 13 | – | – |
| 14 | Ștergător spate | 15 |
| 15 | Încuietori centralizate uși | 15 |
| 16 | Far spate proiectoare de ceață | 10 |
| 17 | – | – |
| 18 | – | – |
| 19 | Încălzitor | 30 |
| 20 | Dezumidificare lunetă spate | 30 |
| 21 | Trapă | 20 |
| 22 | Scaun încălzit | 20 |
| 23 | Climatizare spate | 20 |
| 24 | Aprindere | 10 |
| 25 | Siguranță de rezervă | 30 |
| 26 | Siguranță de rezervă | 20 |
| 27 | Siguranță de rezervă | 30 |

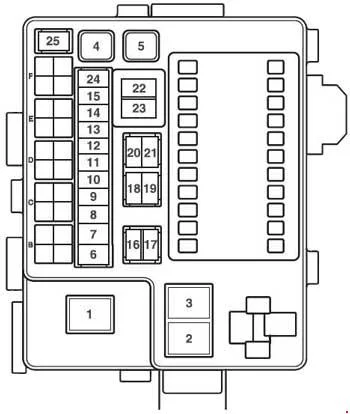

Bloc siguranțe în compartiment motor
| Număr | Descriere | Amperaj |
| 1 | Benzină: – | – |
| Diesel: baterie | 60 | |
| 2 | Benzină: motor ventilator radiator | 50 |
| Motorină: motor ventilator radiator | 40 | |
| 3 | Sistem antiblocare roți (ABS) | 30 |
| 4 | Sistem antiblocare roți (ABS) | 40 |
| 5 | Sistem electric geamuri | 40 |
| 6 | Faruri față proiectoare ceață | 15 |
| 7 | Benzină: alimentare AC | 15 |
| Benzină: priză accesoriu | ||
| Diesel: priză accesoriu | ||
| 8 | Claxon | 10 |
| 9 | Benzină: control motor | 20 |
| Diesel: control motor | 10 | |
| 10 | Climatizare | 10 |
| 11 | Lumină de stop | 15 |
| 12 | Benzină: Claxon Benzină: Dezghețare ștergător parbriz Diesel: – |
15 |
| 13 | Benzină: alternator | 7,5 |
| Diesel: demaror | 25 | |
| 14 | Avertizare pericol | 10 |
| 15 | Benzină: Cutie automată Diesel: – |
20 |
| 16 | Far de drum (dreapta) | 10 |
| 17 | Far de drum (stânga) | 10 |
| 18 | 55 W (H1): Faruri de întâlnire (dreapta) | 10 |
| 35 W (D2R): faruri de întâlnire (dreapta) | 20 | |
| 19 | 55 W (H1): faruri de întâlnire (stânga) | 10 |
| 35 W (D2R): faruri de întâlnire (stânga) | 20 | |
| 20 | Far spate (dreapta) | 7,5 |
| 21 | Far spate (stânga) | 7,5 |
| 22 | Creare o copie de siguranță | 15 |
| 23 | Radio | 10 |
| 24 | Pompă combustibil | 15 |
| 25 | Benzină: hayon electric | – |
| Diesel: – | – |
Bloc siguranțe în compartiment motor (diesel)
| Număr | Descriere | Amperi [A] |
| 1 | Ventilator condensator | 30 |
| 2 | Control motor | 30 |
| 3 | Supapă de control | 10 |
| 4 | Releu aprindere | 10 |
| 5 | Bloc supape | 10 |
| 6 | Imobilizator | 7,5 |
| 7 | Țeavă încălzitoare | 10 |
