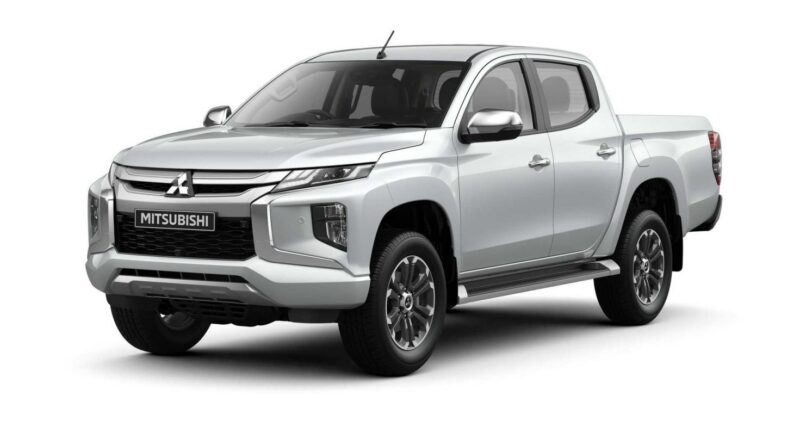

Mitsubishi L200 VI (2020-2022) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Mitsubishi L200 V
Se referă la vehiculele produse în anii:
2020, 2021, 2022.
Siguranța pentru brichetă (priză de alimentare) în Mitsubishi L200 este siguranța nr. 2 (brichetă) și nr. 6 (priză accesorii) în panoul cutiei de siguranțe de pe bord.

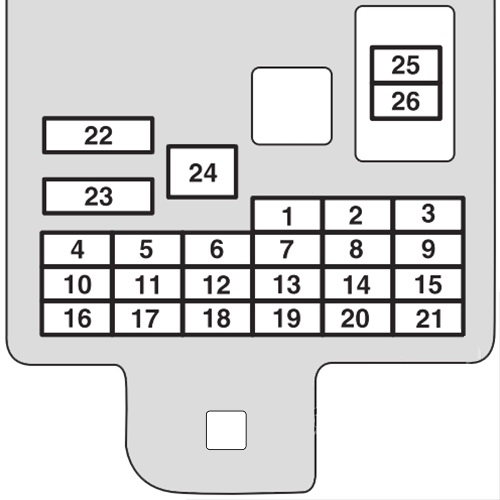

Panoul cutiei de siguranțe de pe bord
| Număr | Descriere | Amperi [A] |
|---|---|---|
| Număr | Descriere | Amperi [A] |
| 1 | Far spate stânga | 7,5 |
| 2 | Brichetă;
Priză accesoriu. |
15 |
| 3 | Bobine de aprindere | 10 |
| 4 | Demaror | 7,5 |
| 5 | Trapă | 20 |
| 6 | Priză accesoriu | 15 |
| 7 | Far spate dreapta | 7,5 |
| 8 | Oglinzi retrovizoare electrice | 7,5 |
| 9 | Unitate control motor | 7,5 |
| 10 | Unitate control (ECU) | 7,5 |
| 11 | Proiectoare de ceață spate | 10 |
| 12 | Închidere centralizată | 15 |
| Număr | Descriere | Amperi [A] |
|---|---|---|
| 13 | Iluminare interioară | 15 |
| 14 | Ștergător lunetă | 15 |
| 15 | Bord | 10 |
| 16 | Releu | 7,5 |
| 17 | Scaune încălzite | 20 |
| 18 | Opțiuni | 10 |
| 19 | Încălzire oglinzi retrovizoare | 7,5 |
| 20 | Ștergător | 20 |
| 21 | Semnalizatoare | 7,5 |
| 22 | Dezghețare | 30 |
| 23 | Încălzire | 30 |
| 24 | Reglarea scaunelor | 40 |
| 25 | Radio | 10 |
| 26 | Modul control (ECU) | 20 |

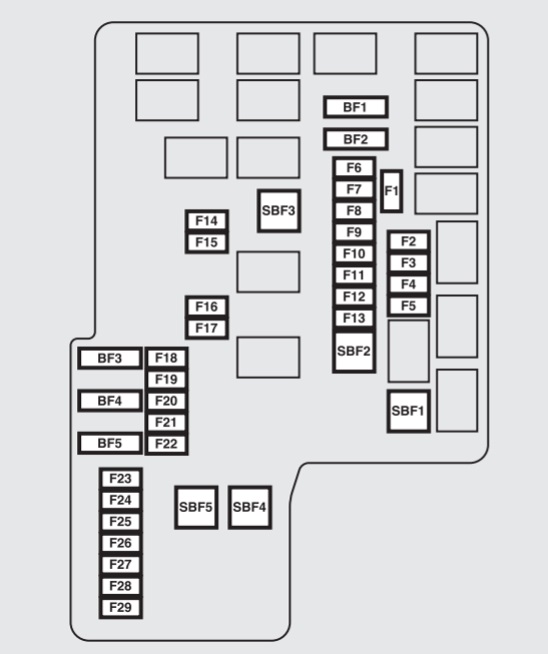

Panoul cutiei de siguranțe în compartiment motor
| Număr | Descriere | Amperi [A] |
|---|---|---|
| Număr | Descriere | Amperi [A] |
| SBF1 | Aprindere | 30 |
| SBF2 | Geam electric | 15 |
| SBF3 | Reglarea scaunelor | 40 |
| SBF4 | Sistem antiblocare roți (ABS) | 30 |
| SBF5 | Frână electrică | 30 |
| BF1 | Sistem audio | 30 |
| BF2 | Climatizare spate;
Circulator spate. |
30 |
| BF3 | – | – |
| BF4 | DCDC (audio) | 30 |
| BF5 | UREA SCR | 30 |
| F1 | Senzor NOx | 10 |
| F2 | Motor | 20 |
| F3 | Senzor PMNOx;
Pompă combustibil. |
15 |
| F4 | IBS (baterie) | 7,5 |
| F5 | Demaror | 7,5 |
| F6 | Încălzitor tub combustibil;
ETV |
20/15 |
| F7 | Climatizare | 20 |
| F8 | Cutie automată | 20 |
| F9 | Lumini de zi | 10 |
| Număr | Descriere | Amperi [A] |
|---|---|---|
| F10 | Alternator | 7,5 |
| F11 | Control motor | 7,5 |
| F12 | Bobine de aprindere | 10 |
| F13 | Faruri față proiectoare de ceață | 15 |
| F14 | Faruri de întâlnire stânga | 10 |
| F15 | Faruri de întâlnire dreapta | 10 |
| F16 | Faruri de întâlnire stânga (scurte) | 15 |
| F17 | Faruri de întâlnire dreapta (scurte) | 15 |
| F18 | Încălzire volan | 15 |
| F19 | Lumini de urgență | 15 |
| F20 | – | – |
| F21 | Motor ventilator | 20 |
| F22 | Lumină de stop (frânare) | 15 |
| F23 | T/F | 20 |
| F24 | Încălzire scaune | 20 |
| F25 | Spălător faruri | 20 |
| F26 | Claxon de siguranță | 20 |
| F27 | Claxon | 10 |
| F28 | – | – |
| F29 | Invertor AC | 20 |
