Mitsubishi ASX (2010-…) – cutia de siguranțe
Mitsubishi ASX (2010-2018) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Mitsubishi ASX (2010-2018) este siguranța 13 în cutia de siguranțe a compartimentului motor.

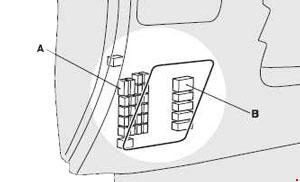

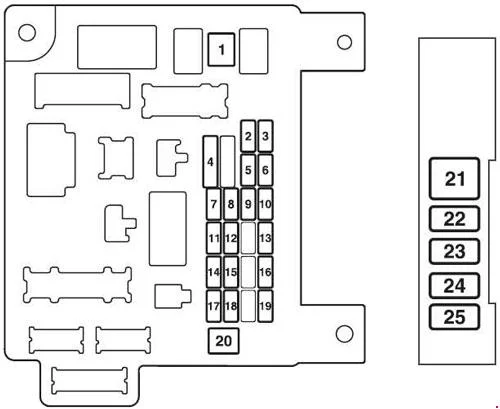

Panoul cutiei de siguranțe bord
A – Bloc principal siguranțe
B – Bloc suplimentar siguranțe
| Nr |
Descriere |
Amperaj [A] |
| 1 | Încălzitor | 30 |
| 2 | Lumină de stop (lumină frână) | 15 |
| 3 | Lumină spate ceață | 10 |
| 4 | Ștergător parbriz | 30 |
| 5 | Opțional | 10 |
| 6 | Închidere centralizată | 20 |
| 7 | Radio | 15 |
| 8 | Releu modul control | 7.5 |
| 9 | Iluminare interioară (lumini plafon) | 15 |
| 10 | Semnalizatoare de urgență | 15 |
| 11 | Ștergător lunetă | 15 |
| 12 | Semnalizatoare | 7.5 |
| 13 | Brichetă;
Priză accesorii. |
15 |
| 14 | Cheie aprindere | 10 |
| 15 | Trapă | 20 |
| 16 | Oglinzi retrovizoare exterioare | 10 |
| 17 | Tracțiune integrală | 10 |
| 18 | Lumini de rezervă | 7.5 |
| 19 | Priză accesorii | 15 |
| 20 | Control geam electric | 30 |
| 21 | Dezumidificator | 30 |
| 22 | Oglindă exterioară încălzită | 7.5 |
| 23 | Scaun partea pasagerului | 25 20 |
| 24 | Scaun partea șoferului cu suport | 25 20 |
| 25 | Scaune încălzite | 30 |

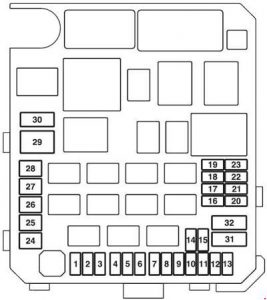

Cutia de siguranțe în compartiment motor
Mitsubishi ASX – schema della cutia de siguranțe – compartiment motor
| Nr |
Descriere |
Amperaj [A] |
| 1 | Faruri față proiectoare de ceață | 15 |
| 2 | Motor | 7.5 |
| 3 | Cutie automată | 20 |
| 4 | Claxon | 10 |
| 5 | Alternator | 7.5 |
| 6 | Spălător faruri | 20 |
| 7 | Climatizare | 10 |
| « | ETV / ventilator răcire ulei (Twin Clutch SST) | 15 |
| 9 | Alarmă de siguranță | 20 |
| 10 | Dezghețare ștergător parbriz | 15 |
| 11 | – | – |
| 12 | Port de putere | 30 |
| 13 | Lumini de zi | 10 |
| 14 | Far (faruri de drum) (stânga) | 10 |
| 15 | Far (faruri de drum) (dreapta) | 10 |
| 16 | Far (faruri de întâlnire) (stânga) (evacuare) | 20 |
| 17 | Far (faruri de întâlnire) (dreapta) (evacuare) | 20 |
| 18 | Far (lumină faruri de întâlnire) (stânga) (halogen) | 10 |
| 19 | Far (lumină faruri de întâlnire) (dreapta) (halogen) | 10 |
| 20 | ENG / POWER | 10 |
| 21 | Bobine de aprindere | 10 |
| 22 | ENG / POWER | 20 |
| Încălzitor tub combustibil | 25 | |
| 23 | Pompă combustibil | 15 |
| 24 | Demaror | 30 |
| 25 | – | – |
| 26 | Sistem antifurt | 40 |
| 27 | Sistem antifurt | 30 |
| 28 | Ventilator condensator climatizare | 30 |
| 29 | Ventilator radiator | 40 |
| 30 | IOD | 30 |
| 31 | Amplificator audio | 30 |
| 32 | Diesel | 30 |
| 33 | Siguranță de rezervă | 10 |
| 34 | Siguranță de rezervă | 15 |
| 35 | Siguranță de rezervă | 20 |
