Mitsubishi L200 (2005-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mitsubishi L200 (2005–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Mitsubishi L200 (2005-2015) – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Mitsubishi L200 (2005-2015) este siguranța 2 în cutia de siguranțe de pe bord.
Cutia de siguranțe pe bord
Stânga

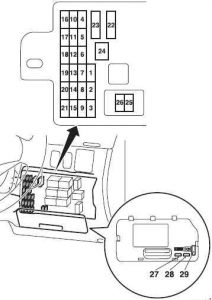

Dreapta
| Nr | Descriere | Amp [A] |
| 1 | Far spate (stânga) | 7,5 |
| 2 | Brichetă | 15 |
| 3 | Bobină de aprindere | 10 |
| 4 | Demaror | 7,5 |
| 5 | Trapă | 20 |
| 6 | Priză accesoriu | 15 |
| 7 | Far spate (dreapta) | 7,5 |
| 8 | Oglinzi retrovizoare exterioare | 7,5 |
| 9 | Modul control motor | 7,5 |
| 10 | Modul control | 7,5 |
| 11 | Far spate proiectoare de ceață | 10 |
| 12 | Închidere centralizată | 15 |
| 13 | Iluminare interioară | 10 |
| 14 | Ștergător parbriz spate | 15 |
| 15 | Semnalizatoare | 7,5 |
| 16 | Releu | 7,5 |
| 17 | Scaun încălzit | 20 |
| 18 | Opțiune | 10 |
| 19 | Oglindă retrovizoare exterioară încălzită | 7,5 |
| 20 | Ștergător parbriz | 20 |
| 21 | Faruri marșarier | 7,5 |
| 22 | Dezumidificator geamuri | 30 |
| 23 | Încălzitor | 30 |
| 24 | Scaun electric | 40 |
| 25 | Radio | 10 |
| 26 | Unitate controlată electronic | 15 |
| 27 | Siguranță de rezervă | 7,5 |
| 28 | Siguranță de rezervă | 20 |
| 29 | Siguranță de rezervă | 30 |
Cutia de siguranțe în compartiment motor
| Nr | Descriere | Amp [A] |
| 1 | – | – |
| 2 | Instalație electrică geamuri | 40 |
| 3 | Cheie aprindere | 40 |
| 4 | Compresor climatizare | 10 |
| 5 | Motor ventilator condensator | 20 |
| 6 | Faruri de întâlnire (stânga) | 10 |
| 7 | Faruri de întâlnire (dreapta) | 10 |
| 8 | Faruri de drum (stânga) | 10 |
| 9 | Faruri de drum (dreapta) | 10 |
| 10 | Control motor | 20 |
| 11 | Alternator | 7,5 |
| 12 | Lumină de stop | 15 |
| 13 | Claxon | 10 |
| 14 | Cutie automată | 20 |
| 15 | Indicator avertizare | 10 |
| 16 | Pompă combustibil | 15 |
| 17 | Proiectoare de ceață față | 15 |
| 18 | Amplificator audio | 20 |
Mitsubishi L200 (2017-2019…) – schema cutiei de siguranțe
Anul producției: 2017, 2018, 2019.
Siguranțele brichetei (priza de alimentare) în Mitsubishi L200 sunt siguranța nr. 2 (brichetă) și nr. 6 (priză accesorii) în bloc siguranțe bord.
Poziția blocului siguranțe
Panou instrumente
Vehicule cu volan pe partea șoferului:
Blocul siguranțe se află în bord (pe partea șoferului), în spatele capacului (trageți capacul cutiei de siguranțe pentru a-l îndepărta).
Schemele blocului siguranțe
2017, 2018, 2019
Panou instrumente
Atribuirea siguranțelor în blocul siguranțe bord (2017, 2018, 2019)
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| 1 | Lumină spate stânga | 7,5 |
| 2 | Brichetă | 15 |
| 3 | Bobine de aprindere | 10 |
| 4 | Demaror | 7,5 |
| 5 | Trapă | 20 |
| 6 | Priză accesoriu | 15 |
| 7 | Lumină spate dreapta | 7,5 |
| 8 | Oglinzi exterioare electrice | 7,5 |
| 9 | Unitate control motor | 7,5 |
| 10 | Unitate control (ECU) | 7,5 |
| 11 | Proiectoare de ceață față | 10 |
| 12 | Închidere centralizată | 15 |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| 13 | Iluminare interioară | 15 |
| 14 | Ștergător lunetă | 15 |
| 15 | Bord | 10 |
| 16 | Releu | 7,5 |
| 17 | Scaune încălzite | 20 |
| 18 | Opțiuni | 10 |
| 19 | Încălzire oglinzi exterioare | 7,5 |
| 20 | Ștergător | 20 |
| 21 | Semnalizatoare | 7,5 |
| 22 | Dezghețător | 30 |
| 23 | Încălzire | 30 |
| 24 | Reglare scaune | 40 |
| 25 | Radio | 10 |
| 26 | Modul control (ECU) | 20 |

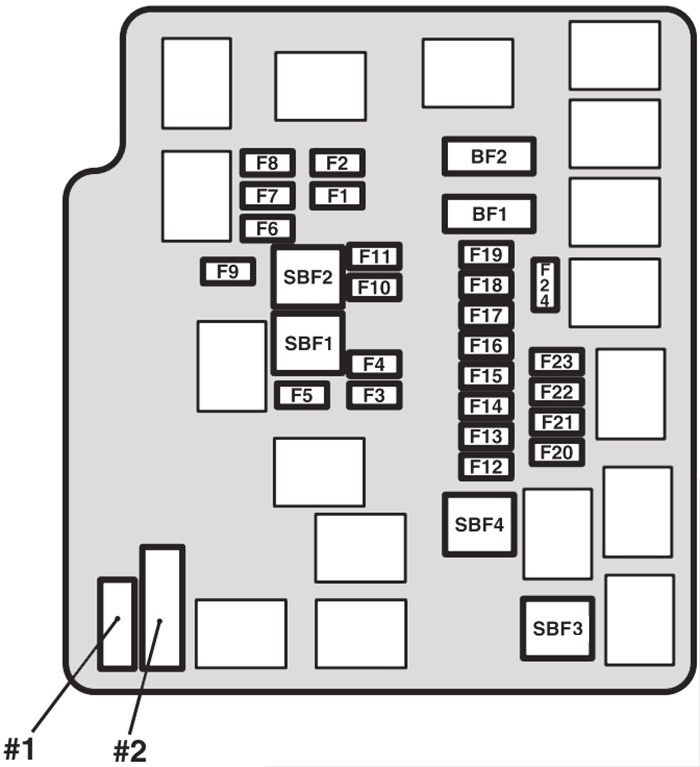

Compartiment motor
Atribuirea siguranțelor în bloc siguranțe din compartiment motor (2017, 2018, 2019)
| Nr | Descriere | Amperi [A] |
|---|---|---|
| Nr | Descriere | Amperi [A] |
| SBF1 | Siguranță (+B) | 30 |
| SBF2 | Sistem antiblocare roți (ABS) | 15 |
| SBF3 | Aprindere | 40 |
| SBF4 | Geamuri electrice | 30 |
| BF1 | Gol | – |
| BF2 | DC-DC (audio) | 30 |
| F1 | Faruri de întâlnire (stânga) | 15 |
| F2 | Faruri de întâlnire (dreapta) | 15 |
| F3 | Faruri de drum (stânga) | 10 |
| F4 | Faruri de drum (dreapta) | 10 |
| F5 | Claxon | 10 |
| F6 | Proiectoare de ceață față | 10 |
| F7 | Lumini de zi | 15 |
| F8 | Motor ventilator radiator | 20 |
| F9 | T/F | 20 |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| F10 | Gol | – |
| F11 | Spălător faruri | 20 |
| F12 | Lumină de stop | 15 |
| F13 | Bobine de aprindere | 10 |
| F14 | Control motor | 7,5 |
| F15 | Alternator | 7,5 |
| F16 | Lumini de avarie | 15 |
| F17 | Cutie automată | 20 |
| F18 | Climatizare | 20 |
| F19 | ETV;
Încălzitor tub combustibil. |
15
20 |
| F20 | Demaror | 7,5 |
| F21 | Gol | – |
| F22 | Pompă combustibil | 15 |
| F23 | Motor | 20 |
| F24 | Gol | – |
| #1 | Rezervă | 20 |
| #2 | Rezervă | 30 |
