Mitsubishi Pajero Sport 3 (2016-2021) – cutia de siguranțe
Mitsubishi Pajero Sport 3 – schema cutiei de siguranțe
Anul producției: 2016, 2017, 2018, 2019, 2020, 2021.
Siguranță brichetă (priză de alimentare) în Mitsubishi Pajero Sport 3 nr. 2 și 6 (de asemenea releu nr. 2) se află în cutia de siguranțe din habitaclu.

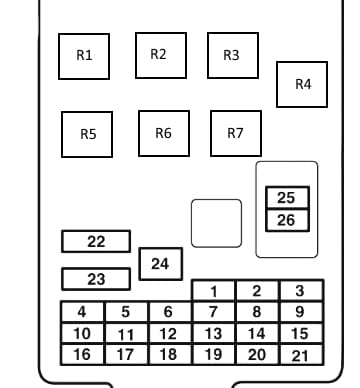

Cutia de siguranțe din habitaclu
Se află în partea inferioară a bordului pe partea șoferului.
Poziție
Descriere
| 1 | 7,5A Lumini de poziție (stânga) |
| 2 | Brichetă 15A |
| 3 | 10A Bobine de aprindere |
| 4 | 7,5A Demaror |
| 5 | 20A Trapă |
| 6 | 15A Priză;
Priză accesoriu. |
| 7 | 7,5 A Lumini laterale (dreapta);
ECU climatizare; Comutator ASC OFF; Comutator avertizare unghi mort; Contor kilometraj combinat; Comutator mod condus; Comutator frână electrică de parcare. |
| 8 | 7,5A Oglinzi exterioare |
| 9 | 7.5A ECU motor și releu pompă combustibil |
| 10 | 7,5A Modul control |
| 11 | 10A Lumină spate proiectoare de ceață |
| 12 | 15A Închidere centralizată;
Priză diagnostic. |
| 13 | 10A ECU climatizare;
ECU cameră; Lumină centrală; Comutator coloana; Indicator combinat; Bec ușă; Comutator frână electrică de parcare; Lumină interioară față; Ușă; Comutator reminder cheie (ILL); ECU KOS și OSS; Senzor control iluminare; Bec portbagaj; Multidisplay; Radio/cititor CD și display spate. |
| 14 | 15A Spălător parbriz spate |
| 15 | 7,5 A Bord;
Senzor avertizare unghi mort; Unitate control avertizare înălțime; Comutator coloana volan. |
| 16 | 7.5A Releu compresor climatizare;
Releu ventilator condensator climatizare; Releu ventilator; Controler încălzitor; Releu ventilator spate; Panou control radiator spate; Comutator ventilator spate; Releu încălzire lunetă spate. |
| 17 | 20A Scaun încălzit |
| 18 | 10A Alimentare accesoriu;
Grup controler încălzitor. |
| 19 | 7,5A Oglinzi exterioare încălzite |
| 20 | 20A Ștergător parbriz |
| 21 | 7,5A Lumini marșarier;
Controler cutie automată; Controler ETACS; Display multifuncțional; Radio/cititor CD; Lumină spate combinată (spate); Grup oglindă retrovizoare; Controler SRS. |
| 22 | 30A Lunetă încălzită;
Siguranță nr. 19; Bobină inducător antenă în sticlă; Încălzitor lunetă spate. |
| 23 | 30A Releu motor ventilator încălzitor |
| 24 | 40A Scaune electrice |
| 25 | 10A Sistem audio;
Releu priză accesorii; ETACS-ECU; Display multifuncțional; Radio/cititor CD și display spate. |
| 26 | 15A Siguranță nr. 13 și ETACS-ECU |
Releu
- R1 – Releu încălzire scaun
- R2 – Releu de putere pentru prize echipament suplimentar
- R3 – Releu spate lumini proiectoare de ceață
- R4 – Releu pompă combustibil
- R5 – Releu ventilator
- R6 – Releu dezghețare lunetă spate
- R7 – Rezervă

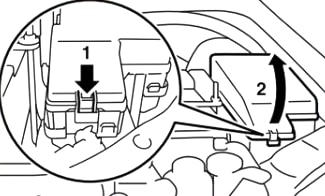

Cutia de siguranțe în compartiment motor
Se află pe partea stângă a compartiment motor, lângă baterie.
Descriere
| SBF1 | 40A Siguranță # F5;
Circuit releu ACC; ETACS – ECU (circuit releu lumini spate); Circuit releu IG1; Circuit releu IG2; Circuit întrerupător aprindere și demaror. |
| SBF2 | 30A Întrerupător principal troliu electric pentru geam și troliu electric pentru geam; |
| SBF3 | Scaun electric 40A (partea pasagerului față) |
| SBF4 | 30A Sistem antiblocare roți (ABS) – ECU și ASTK – ECU |
| SBF5 | Frână electrică parcare 30A |
| BF1 | Amplificator audio 30A |
| BF2 | Motor ventilator spate 40A |
| BF3 | Gol |
| BF4 | Gol |
| BF5 | Gol |
| F1 | Gol |
| F2 | 20A Senzor masic flux aer <6B3, 4N1>;
Senzor poziție arbore cu came <6B3>; Senzor unghi arbore motor <6B3>; Electrovalvă by-pass radiator EGR <4N1>; Controler motor; Supapă EGR <6B3>; Control bujii incandescente <4N1>; Releu bujii incandescente <4D5>; Injector <6B3>; Supapă control alimentare ulei <6B3, 4N1>; Senzor oxigen; Electromagnet control pre-flux <4N1>; Releu servocomandă control clapetă <4N1>; Electromagnet control geometrie variabilă <4N1>. |
| F3 | 15A Grup pompă combustibil și senzor <6B3> |
| F4 | Gol |
| F5 | 7.5A ECU motor <6B3> |
| F6 | 15A ECU motor <6B3> |
| F7 | 20A Compresor și ambreiaj climatizare |
| F8 | 20A Modul control cutie automată |
| F9 | 10A Lumină de zi;
Releu lumini de zi și grup far (DRL) |
| F10 | Generator 7,5A |
| F11 | 7,5А Motor – ECU |
| F12 | 10A Bloc volan electric;
Comutator motor și KOS și OSS-ECU. |
| F13 | 15A Releu lumină proiectoare de ceață față și releu lumină proiectoare de ceață față |
| F14 | Grup far – lumini faruri de drum dreapta 10A |
| F15 | 10A Grup far – lumini faruri de drum stânga și priză rezervă (pentru remorcă) |
| F 16 | 15A Grup faruri și comutator manual reglare faruri |
| F17 | 15A Grup far (dreapta) |
| F18 | 15A ECU volan încălzit |
| F19 | 15A ETACS-ECU (bec semnalizatoare FET) |
| F20 | Rezervă |
| F21 | 20A Motor ventilator condensator climatizare |
| F22 | 15A Releu lumină frână |
| F23 | 20A Suprasarcină – ECU |
| F24 | 20A Unitate control încălzire scaun |
| F25 | 20A Motor ștergător faruri și releu ștergător faruri |
| F26 | Rezervă |
| F27 | 10A Releu claxon |
| F28 | Rezervă |
| F29 | Rezervă |
Releu
| A-202X | Releu ventilator condensator climatizare |
| A-203X | Releu spălător faruri |
| A-204X | Releu claxon |
| A-205X | Releu faruri (HI) |
| A-206X | Releu faruri (LO) |
| A-207X | Releu control motor |
| A-208X | Releu ridicare geam |
| A-209X | Releu servocomandă control clapetă <4G6, 6B3> |
| A-210X | Releu lumini de zi |
| A-211X | Releu ventilator spate |
| A-212X | Releu compresor climatizare |
| A-213X | Releu demaror |
| A-214X | Releu proiectoare de ceață față |
Pe bornele pozitive ale bateriei se găsește de asemenea o cutia de siguranțe de înaltă putere realizată sub formă de siguranțe cu siguranță.
