Kubota M100GX, M110GX, M126GX, M135GX – cutia de siguranțe
Kubota M100GX, M110GX, M126GX, M135GX – schema cutiei de siguranțe

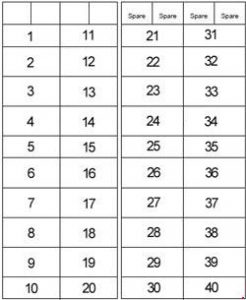

Schema cutiei de siguranțe
| Număr | Amperaj [A] | Descriere |
| 1 | — | — |
| 2 | 10 | ECU (suspensie) |
| 3 | 5 | ECU (întrerupător) |
| 4 | 20 | Dezumidificator |
| 5 | — | — |
| 6 | 10 | Lampă de stop |
| 7 | 5 | Radio |
| 8 | 5 | Climatizare (control ventilator) |
| 9 | 15 | Ștergător parbriz |
| 10 | 5 | Releu demaror |
| 11 | — | — |
| 12 | 5 | Întrerupător (control transmisie) |
| 13 | 5 | Întrerupător (control cuplare) |
| 14 | 10 | ECU (principal) |
| 15 | 5 | Contor principal |
| 16 | 5 | 4WD, Bi-speed, Bloc diferențial |
| 17 | 5 | Control motor, supapă PTO |
| 18 | 10 | Activează semnal |
| 19 | 15 | La încărcătorul aux |
| 20 | 5 | Monitor LCD |
| 21 | 15 | Lumină de lucru (partea cabinei) |
| 22 | 15 | Lumină de lucru (față superioară) |
| 23 | — | — |
| 24 | — | — |
| 25 | 10 | Lampă opțională |
| 26 | 15 | Lumină de lucru (spate) |
| 27 | 10 | Lumină de lucru (capotă) |
| 28 | 15 | Compresor scaune |
| 29 | 15 | Presă brichetă |
| 30 | 15 | Lumină de lucru (opțiune) |
| 31 | — | — |
| 32 | 15 | Far față |
| 33 | 30 | Motor ventilator climatizare |
| 34 | 10 | Compresor aer condiționat |
| 35 | 15 | Lampă spate |
| 36 | 15 | Lumini de urgență |
| 37 | 10 | Lumină plafon, radio |
| 38 | 5 | Claxon |
| 39 | 5 | Releu aprindere |
| 40 | 5 | Rezervă (ECU, contor) |
M100GX, M110GX
M126GX, M135GX

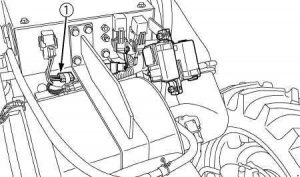

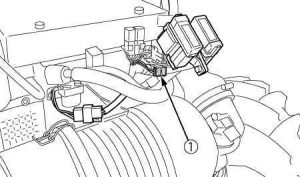

| Număr | Amperaj [A] | Descriere |
| 1 | 20 | POTENZA CRS |
M100GX, M110GX
M126GX, M135GX

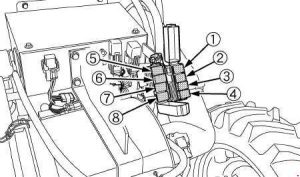

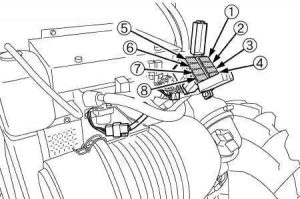

| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Dezumidificator |
| 2 | 30 | Presă electrică |
| 3 | 40 | Lumina de lucru (spate) |
| 4 | 120 | M100GX, M110GX:
Încălzirea motorului |
| 40 | M126GX, M135GX:
Lampă de lucru (capotă); Lanternă frontală. |
|
| 5 | 40 | M100GX, M110GX:
Lumina de lucru (capotă) Lanternă frontală |
| 60 | M126GX, M135GX:
Încălzirea motorului |
|
| 6 | 40 | Compresor |
| 7 | 30 | Lumini de avarie |
| 8 | 30 | Comutator principal cu cheie |
M100GX, M110GX
M126GX, M135GX

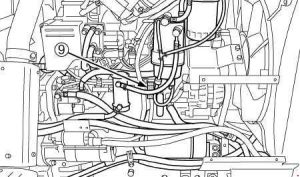

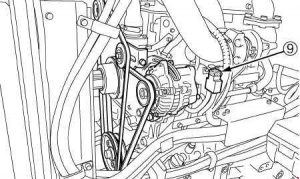

| Număr | Amperaj [A] | Descriere |
| 9 | 140 | Alternator |
