Mitsubishi Colt 5 (1994-2002) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Mitsubishi Colt 5
Se referă la vehiculele produse în anii:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 și 2002.

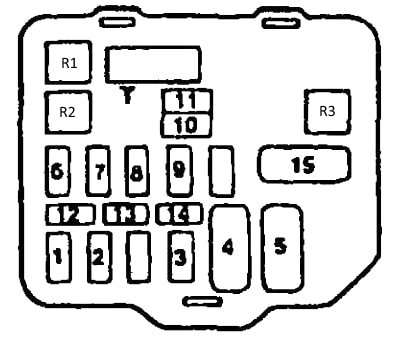

Poziția cutiei de siguranțe pe bord
Cutia de siguranțe
Se află sub bord, în partea stângă, pentru vehiculele cu volan pe partea șoferului.
Descriere
| 1 | Releu 10A |
| 2 | Brichetă 15A |
| 3 | 10A Semnalizator direcție |
| 4 | Încălzitor 25A |
| 5 | 25A Lunetă încălzită |
| 6 | 20A Ștergător parbriz |
| 7 | 10A Lumini marșarier |
| 8 | 20A Închidere centralizată |
| 9 | 10A Instrumentație |
| 10 | 10A Scaune încălzite |
| 11 | 20A Trapă |
| 12 | Rezervă |
Releu
- Releu încălzitor
- Releu lunetă încălzită
- Releu semnalizatoare și de urgență
Cutia de relee
Poate fi montată lângă cutia de siguranțe sau unul sau mai multe elemente montate separat:
- Releu pentru geamuri electrice
- Releu lunetă încălzită
- Centrală închidere centralizată uși
- Releu proiectoare de ceață

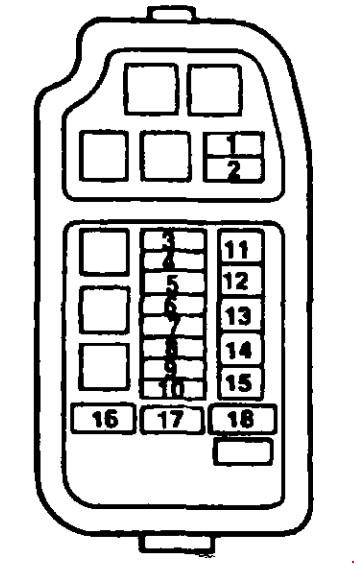

Cutia de siguranțe în compartiment motor
Cutia principală
Se află în stânga lângă baterie.
Descriere
| 1 | 15A Lumină de stop |
| 2 | Alarmă 10A |
| 3 | 15A lumini antifurt |
| 4 | 10A lumini laterale |
| 5 | 10A lumini laterale |
| 6 | Climatizare 10A |
| 7 | 10A Faruri de întâlnire |
| 8 | 10A Claxon |
| 9 | Radio 10A |
| 10 | 10A Lumini interioare |
| 11 | 20A Diagnosticare motor |
| 12 | 30A Geamuri electrice |
| 13 | 30A Ventilator răcire radiator |
| 14 | Faruri 40A |
| 15 | 30A Aprindere |
| 16 | Siguranță 60A |
| 17 | Climatizare 25A |
| 18 | Generator 100A |
Releu
- A – Sistem de gestionare a motorului cu releu
- B – Releu demaror
- C – Releu ventilator
- D – Releu faruri
- E – Dimensiuni releu
- F – Releu semnal
- G – Releu proiectoare de ceață

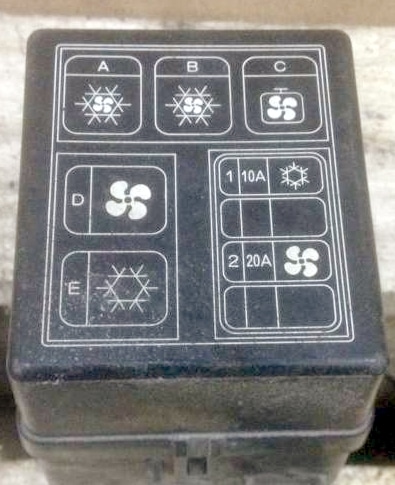

Cutie adițională
Pentru sistemul de climatizare și încălzire răspund siguranțele și releele.
