Schema cutiei de siguranțe și relee – Mitsubishi 380, 380LS, 380LX, 380VRX, 380GT

Se referă la vehiculele produse în anii:

2005, 2006, 2007, 2008.



Cutia de siguranțe a bordului

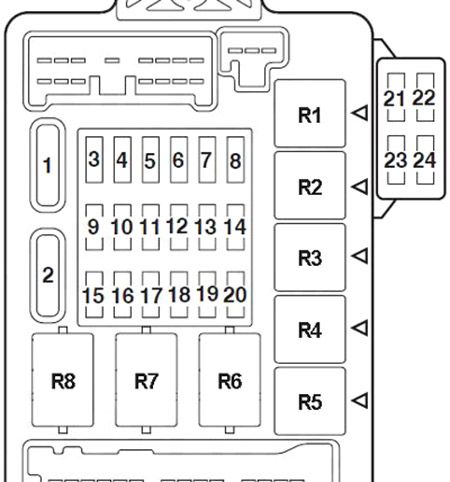

Schema cutiei de siguranțe

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	30	Dezaburitor lunetă spate
2	30	Motor ventilator și rezistor
3	–	–
4	–	–
5	15	Presofuzie accesoriu
6	15	Conexiune date, ETACS-EC
7	15	ETACS-ECU
8	–	–
9	7,5	Montaj trapă
10	7,5	Oglindă retrovizoare electrică
11	–	–
12	–	–
13	7,5	Releu pompă combustibil, ECU motor
14	20	Ștergător parbriz
15	7,5	Oglindă retrovizoare electrică
16	7,5	Releu ambreiaj compresor aer condiționat, A/C-ECU, releu ventilator, motor ventilator condensator, releu control ventilator, ECU față, motor control electrovalvă aer exterior/interior, releu dezaburitor lunetă spate

Număr	Amperi [A]	Descriere
17	–	–
18	7,5	Releu control Cutie automată, senzor viteză arbore intrare, senzor viteză arbore ieșire, ECU motor, lumină spate combinată, SRS-ECU
19	7,5	ABS-ECU, ABS/TCL-ECU, Comutator coloana, Vitezometru combinat, ETACS-ECU, Display multi-centru, SRS-ECU
20	10	Bobine de aprindere
21	–	–
22	–	–
23	10	Instalare trapă
24	–	–
Relee
R1	–
R2	–
R3	Pompă combustibil №2
R4	Presofuzie accesorii
R5	Pompă combustibil №1
R6	Alimentare geamuri
R7	Ventilator
R8	Dezghețător lunetă spate

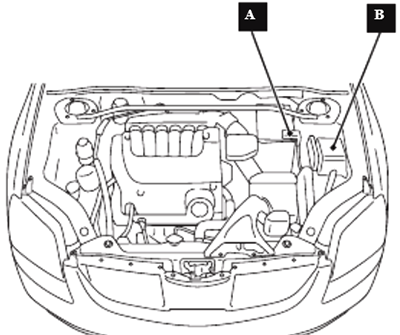

Cutii de siguranțe în compartiment motor

A  – cutia de siguranțe;
B  – Conexiune siguranță (terminal pozitiv al bateriei).

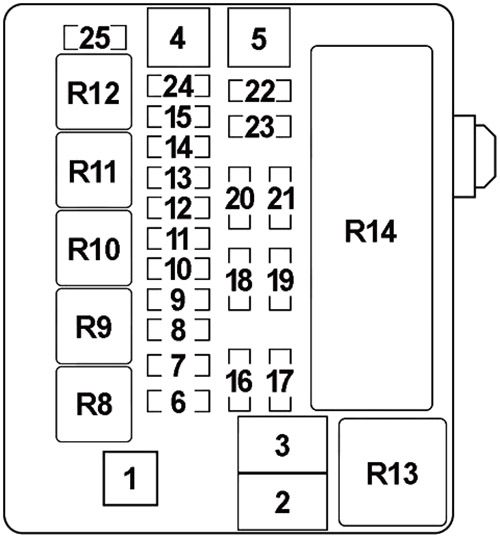

Schema cutiei de siguranțe

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	60	Siguranță (habitaclu): “5”, “6”, “9”, “10”
2	50	Motor ventilator radiator
3	30	ABS-ECU și ABS/TCL-ECU (puterea motorului)
4	40	Cheie de aprindere
5	40	Motor ridicare geam față, grup scaun, întrerupător principal geam, motor ridicare geam spate, siguranță (habitaclu): “3”, “4”
6	15	Far proiectoare de ceață și releu far proiectoare de ceață
7	20	–
8	15	Claxon (înalt), claxon (jos) și releu claxon
9	20	Senzor poziție arbore cu came, senzor poziție arbore motor, supapă control ulei motor, electromagnet aspirare vapori, electromagnet ventilare vapori, senzor oxigen încălzit, ETACS-ECU, injector, senzor debit masic aer, releu MPI, ECU motor, ECU A/T, actuator supapă clapetă, releu motor control, releu control ventilator
10	10	Grup compresor climatizare, A/C-ECU
11	15	ABS-ECU, ABS/TCL-ECU, lumină stop înaltă montată, ECU motor, lumină spate combinată
12	–	–
13	7,5	Alternator
14	10	ETACS-ECU, Indicatoare de avertizare
15	20	Supapă electrovalvă control transmisie A/T, ECU motor
16	15	Far dreapta (faruri de întâlnire)

Număr	Amperi [A]	Descriere
17	15	Far stânga (faruri de întâlnire)
18	10	Far dreapta (faruri de drum)
19	10	Far stânga (faruri de drum)
20	7,5	A/C-ECU, iluminare levier selector cutie automată, vitezometru combinat, întrerupător lumini proiectoare de ceață, far (RH), lampă în compartiment port-objete, întrerupător lumini de avarie, afișaj multi-centru, radio, cititor CD, lumină spate combinată (RH), reostat, întrerupător TCL
21	7,5	Far (LH), lampă număr de înmatriculare, lumină spate combinată (LH)
22	15	A/C-ECU, întrerupător coloana, vitezometru combinat, ETACS-ECU, ECU față, întrerupător reminder cheie, afișaj multi-centru, radio, cititor CD, lampă oglindă cosmetică
23	10	A/C-ECU, releu priză accesoriu, ETACS-ECU, afișaj multi-punct, radio, cititor CD
24	15	Modul pompa combustibil
25	30	ECU față, motor ștergător parbriz față
27	120	Terminal pozitiv baterie: baterie, sistem pornire, ECU față, siguranță (cutia principală compartiment motor) nr.: “1”, “2”, “3”, “4”, “5”, “6”, “7”, “8”, “9”, “10”, “11”, “12”, “13”, “14”, “15”, “22”, “24”, “26”
Relee
R8	Proiector ceață
R9	Claxon
R10	–
R11	–
R12	–
R13	Control ventilator
R14	Frontal-ECU

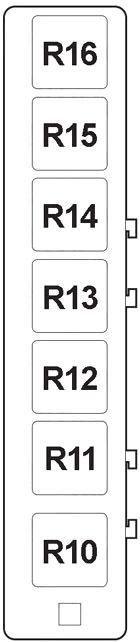

Cutia de relee

Număr	Releu
R10	–
R11	–
R12	–
R13	–
R14	Control cutie automată
R15	Control MPI
R16	Ambreiaj compresor climatizare

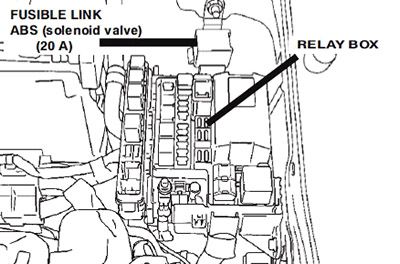

Conectare siguranță ABS

Număr	Amperi [A]	Descriere
26	20	Sistem antiblocare roți (electrovalvă)
