Schema cutiei de siguranțe și relee – Mitsubishi i-MiEV

Se referă la vehiculele produse în anii:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Siguranțe bord

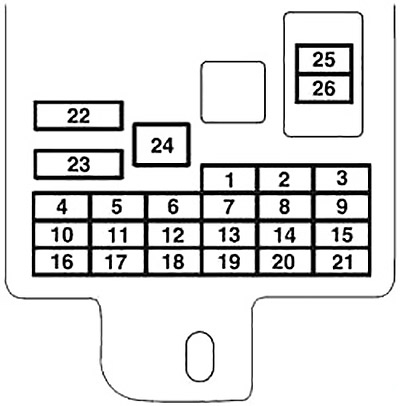

Blocul siguranțe din compartimentul pasagerilor se află sub bord în fața scaunului șoferului în punctul arătat în desen. Apasă cârligul (A) și îndepărtează capacul siguranței (B).

Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
1	Far spate (stânga)	7,5
2	Brichetă/Presă pentru accesoriu	15
3	–	–
4	Demaror	7,5
5	Amplificator sistem audio	20
6	–	–
7	Far spate (dreapta)	7,5
8	Oglinzi retrovizoare exterioare	7,5
9	Unitate control (unitate motor electric)	7,5
10	Unitate control	7,5
11	Far spate proiectoare de ceață	10
12	Închidere centralizată a ușilor	15
13	Lampă interior	10

Număr	Descriere	Amperi [A]
14	Ștergător spate	15
15	Contor kilometraj	7,5
16	Releu	7,5
17	Scaun încălzit	20
18	Accesoriu	10
19	Oglindă exterioară încălzită	7,5
20	Ștergătoare parbriz	20
21	Faruri marșarier	7,5
22	Dezumidificator	30
23	Încălzitor	30
24	Baterie auxiliară	30
25	Radio	10
26	Unitate controlată electronic	15
27	Unitate controlată electronic	7,5

Siguranțe în compartiment motor

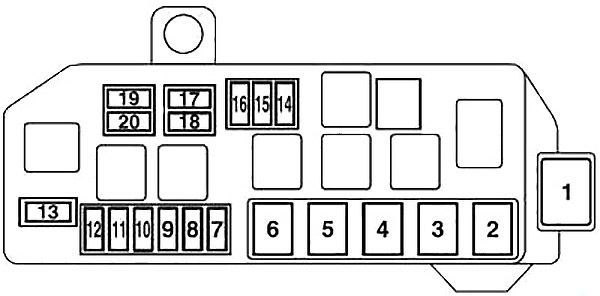

Sub capotă se află un bloc siguranțe, așa cum este arătat în desen. Apasă cârligul (A) și îndepărtează capacul.

Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
1	–	–
2	Baterie auxiliară	30
3	Comutator motor electric	40
4	Motor ventilator radiator	40
5	Control electric al geamurilor	40
6	Frână electrică gol	30
7	Control grup motor electric	15
8	Lumină de stop	15
9	Faruri față proiectoare ceață	15

Număr	Descriere	Amperi [A]
10	Pompă apă (unitate cu motor electric)	15
11	Încărcare	10
12	Lumină de avertizare intermitentă	10
13	Claxon	10
14	Lumini de zi	10
15	Motor ventilator răcire baterie tracțiune	15
16	Pompă apă (climatizare)	10
17	Far de întâlnire (dreapta)	20
18	Far de întâlnire (stânga)	20
19	Far de drum (dreapta)	10
20	Far de drum (stânga)	10
