Mercedes-Benz CLS w218 (2010-2017) – cutia de siguranțe
Mercedes-Benz CLS w218 (2010-2017) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Mercedes CLS x218 (2010-2017) este siguranța 9 în cutia de siguranțe din compartiment motor.

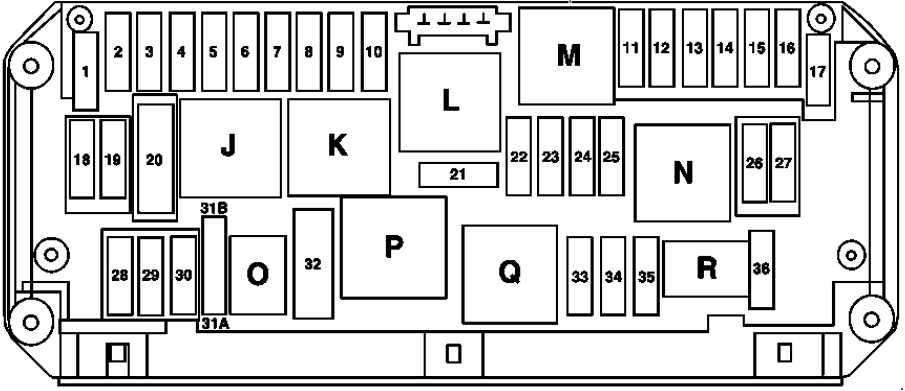

Cutia de siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 25 | Unitate de control electronică a programului de stabilitate;
Unitate de control electronică premium a programului de stabilizare a traseului de conducere; Motor ventilator Regulator ventilator. |
| 2 | 30 | Controler ușă față stânga |
| 3 | 30 | Controler ușă față dreapta |
| 4 | 20 | Valabil cu motor 157:
Unitate de control sistem alimentare. |
| 5 | 7,5 | Panou instrumente;
Unitate de control SAM spate cu siguranță și modul releu; Comutator lumini exterioare. |
| 6 | 10 | Se referă la motor diesel:
Unitate de control CDI. |
| Se referă la motor pe benzină:
Unitate de control ME-SFI. |
||
| 7 | 20 | Releu 50 demaror |
| 8 | 7,5 | Unitate de control suplimentară sistem menținere |
| 9 | 15 | La consola centrală |
| 10 | 30 | Motor ștergător parbriz |
| 30 | Activat de releul încălzirii poziției de staționare a ștergătoarelor parbrizului:
Încălzire poziție staționare ștergătoare parbriz. |
|
| 11 | 7,5 | Display Audio/COMAND;
Panou control Audio/COMAND. |
| 12 | 7,5 | Climatizare automată și unitate de control;
Panou control panou superior; Buton mod cutie automată; Grup butoane suspensii. |
| 13 | 7,5 | Modul control coloana volan;
Cameră multifuncțională; Cameră multifuncțională stereo. |
| 14 | 7,5 | Unitate de control electronică a programului de stabilitate;
Unitate de control electronică premium a programului de stabilitate. |
| 15 | 7,5 | Unitate de control suplimentară sistem menținere |
| 16 | 5 | Valabil cu motor 157:
INTERFAȚĂ DIRECT SELECT |
| 17 | 30 | Trapă electrică din sticlă:
Panou control cu panou de control. |
| 18 | 7,5 | Ceas analogic;
Releu rezervă. |
| 19 | 20 | Unitate de control electronică blocare aprindere |
| 20 | 40 | Unitate de control electronică a programului de stabilitate;
Unitate de control electronică premium a programului de stabilitate. |
| 21 | 7,5 | Comutator lumini stop;
Comutator lampă în compartiment portbagaj; Recunoaștere ocupare scaun față partea pasagerului și |
| 22 | 15 | Motor ventilator pentru motor cu ardere internă și climatizare cu control integrat;
Se referă la motor diesel: Unitate de control CDI; Articulație de legătură, circuit 87; Se referă la motor pe benzină: Unitate de control ME-SFI; Articulație de legătură, circuit 87 M2e; Acționator lamele radiator. |
| 23 | 20 | Valabil pentru motor pe benzină:
Articulație de legătură, circuit 87 M1i; Se referă la motor diesel: Unitate de control CDI; Articulație de legătură, circuit 87. |
| 24 | 15 | Valabil pentru motor diesel:
Cuplaj de legătură, circuit 87; Se referă la motor 157, 276, 278: Cuplaj de legătură, circuit 87 M1e. |
| 25 | 15 | Valabil pentru motor diesel:
Senzor de oxigen înainte de catalizator. |
| Se referă la motor pe benzină:
Unitate de control ME-SFI. |
||
| 26 | 20 | Radio;
Radio cu sistem pilot automat; Unitate de control COMAND. |
| 27 | 7,5 | Se referă la motor pe benzină: unitate de control ME-SFI |
| 7,5 | Se referă la motor diesel:
Controler CDI; Unitate de control electronică a blocului de aprindere. |
|
| 28 | 7,5 | Panou instrumente |
| 29 | 10 | Grup far față dreapta |
| 30 | 10 | Grup far față stânga |
| 31A | 15 | Activat de releul claxonului:
Claxon stânga Claxon dreapta. |
| 31B | 15 | Activat de releul claxonului:
Claxon stânga Claxon dreapta. |
| 32 | – | Releu injecție secundară aer |
| 33 | 10 | Controler complet integrat al cutiei de viteze |
| 34 | 7,5 | Unitate de control a sistemului de alimentare |
| 35 | – | – |
| 36 | 7,5 | Unitate de control a asistenței pentru vedere pe timp de noapte;
Unitate de control DISTRONIC. |
| Releu |
||
| jot | Releu circuit 15 | |
| K. | Releu terminal 15R | |
| L | Releu încălzire poziție oprire a ștergătoarelor parbriz | |
| M | Releu 50 demaror | |
| N | Circuit motor 87 releu | |
| O | Releu claxon | |
| P. | – | |
| Q | Releu de rezervă | |
| R | Circuit șasiu 87 releu | |

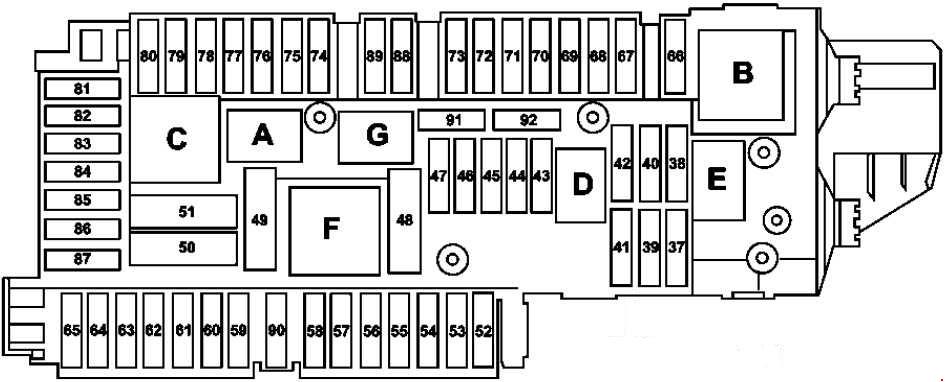

Cutia de siguranțe în portbagaj
| Nr | Amperi [A] | Descriere |
| 37 | 7,5 | Scaun partea șoferului;
Electromagnet suport cap NECK-PRO; Scaun față partea pasagerului; Electrovalvă suport cap NECK-PRO. |
| 38 | 15 | Shooting Brake:
Conectat prin releul ștergătoarelor lunetei: Motor ștergătoare portbagaj spate. |
| 39 | 30 | Valabil pentru vehicule cu volan pe partea stângă:
Controler ușă spate stânga; Valabil pentru vehicule cu volan pe partea dreaptă: Controler ușă față stânga. |
| 40 | – | – |
| 41 | 30 | Valabil pentru vehicule cu volan pe partea stângă:
Controler ușă față dreapta; Valabil pentru vehicule cu volan pe partea dreaptă: Controler ușă spate dreapta. |
| 42 | 25 | Unitate control sistem alimentare |
| 43 | 7,5 | Valabil până la 31.08.2014:
Modul comunicare servicii telematice (Informații trafic în timp real); Valabil din 01.09.2014: Unitate control monitorizare presiune pneuri. |
| 44 | 30 | Comutator reglare scaun față partea pasagerului |
| 45 | 30 | Comutator reglare scaun partea șoferului |
| 46 | 7,5 | Sirena de alertă (monitorizare internă);
Protecție internă și unitate control protecție împotriva remorcării (monitorizare internă); Coupe: M 1, AM, CL [ZV] și amplificator antenă KEYLESS-GO; Shooting Brake: Amplificator antenă lunetă 1; Valabil cu motor 157, 276, 278 și versiune USA: Releu pompă circulație lichid răcire. |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Coupe:
Activat de releul încălzire lunetă spate: Încălzire lunetă spate; Shooting Brake: Activat de releul încălzire lunetă spate: Amplificator antenă lunetă 1. |
| 50 | 50 | Înfășurător tensiune de urgență față dreapta |
| 51 | 50 | Înfășurător tensiune de urgență față stânga |
| 52 | – | – |
| 53 | 30 | Unitate control recunoaștere remorcă |
| 54 | 15 | Unitate control recunoaștere remorcă |
| 55 | – | – |
| 56 | 15 | La remorcă |
| 57 | 25 | Unitate control recunoaștere remorcă |
| 58 | 25 | Unitate control recunoaștere remorcă |
| 59 | 7,5 | Bara față stânga Senzor DISTRONIC (DTR);
Bara față dreapta Senzor DISTRONIC (DTR); Bara spate stânga senzor radar (asistent activ unghi mort); Bara spate dreapta senzor radar (asistent activ unghi mort); Bara spate stânga senzor radar inteligent (asistent unghi mort); Senzor radar inteligent bara spate dreapta (asistent unghi mort). |
| 60 | 7,5 | Pompă pneumatică multitură cu scaun |
| 30 | Pompă pneumatică activă cu scaun multitură | |
| 61 | 40 | Coupe:
Controler portbagaj (KDS); Shooting Brake: Controler portbagaj ridicat. |
| 62 | 25 | Unitate control scaun partea șoferului |
| 63 | 25 | Controler încălzire scaun spate |
| 64 | 25 | Unitate control scaun față partea pasagerului |
| 65 | 7,5 | Până la 31.05.2012:
Controler încălzire volan; Situație la 01.06.2012: Controler modul coloana volan. |
| 66 | 7,5 | Motor ventilator spate |
| 67 | 40 | Unitate de control a amplificatorului sistemului audio |
| 68 | 15 | Unitate de control AIRmatic |
| 69 | 25 | Amplificator difuzoare spate joase |
| 70 | 5 | Unitate de control a monitorizării presiunii în pneuri;
Valabil din 01.09.2014 cu motor 157, 276, 278 fără versiunea USA: Releu al pompei de circulație a lichidului de răcire. |
| 71 | 15 | La vehicul, față |
| 72 | 15 | La portbagaj |
| 73 | 5 | Valabil cu motor 157:
Unitate de control a modului de transmisie; Încălzitor staționar: Receptor staționar al încălzitorului telecomandat. |
| 74 | 15 | Unitate de control KEYLESS-GO;
Valabil din 01.09.2014: Far față stânga; Grup far față dreapta. |
| 75 | 20 | Grup încălzitor staționar;
Valabil din 01.09.2014: Far față stânga; Far față dreapta. |
| 76 | 15 | La consola centrală spate |
| 77 | 7,5 | Unitate de control a sistemului de detectare a greutății (WSS);
Procesor de navigație. |
| 78 | 7,5 | Unitate de control a interfeței multimedia |
| 79 | 5 | Unitate de control a sistemului de senzori video și radar;
Valabil din 01.09.2014 cu pachet de asistență la condus Plus: Unitate de control a senzorilor radar; Unitate de control a șasiului. |
| 80 | 5 | Unitate de control a sistemului de parcare |
| 81 | 5 | Amplificator/compensator antenă sistem telefonie mobilă;
Conexiune electrică telefon mobil. |
| 82 | 7,5 | Regulator ventilator ventilație scaun față stânga;
Regulator ventilator ventilație scaun față dreapta. |
| 83 | 7,5 | Cameră marșarier;
Procesor de navigație; Unitate de control a sistemului de apel de urgență. |
| 84 | 5 | Invertor controler cameră marșarier;
Modul de alimentare a camerei marșarier; SDAR / unitate de control tuner înaltă definiție; Controler Digital Audio Broadcasting. |
| 85 | 7,5 | Tuner TV (analogic/digital);
Tuner televiziune digitală. |
| 86 | – | – |
| 87 | 7,5 | Unitate de control a sistemului de apeluri de urgență;
Valabil până la 31.08.2014 cu motor 157, 276, 278 fără versiunea americană: Releu al pompei de circulație a lichidului de răcire; Valabil până la 31.05.2016 cu Live Traffic Information sau sistem de apeluri de urgență eCall Europe: Modul de comunicație servicii telematice; Valabil din 01.06.2016: Centrală de control HERMES; Valabil din 01.06.2016 cu telefonie Comfort și control la distanță pentru încălzitor staționar: Comutator antenă pentru încălzitor telefonic și staționar. |
| 88 | 15 | Modul inteligent servo pentru DIRECT SELECT |
| 89 | 30 | Unitate de control a recunoașterii remorcii;
Valabil cu motor 157: Unitate de control a sistemului de alimentare. |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | Unitate de control KEYLESS-GO |
| Releu | ||
| A | Releu circuit 15 | |
| B | Circuit 15R releu (1) | |
| C | Releu încălzire lunetă spate | |
| D | Se referă la motor diesel:
Releu pompă combustibil. |
|
| E | Shooting Brake:
Releu ștergătoare parbriz; Memorie electric reglabilă a scaunelor față: Releu reglare scaun. |
|
| F | Circuit 15R releu (2) | |

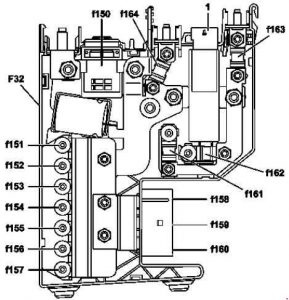

Cutia de siguranțe prefuzibile față
Fără ECO start/stop

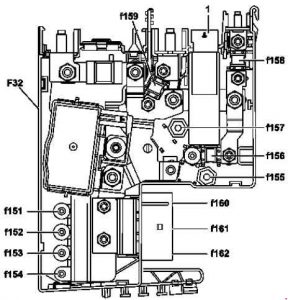

ECO start/stop
| Nr | Amperi [A] | Descriere |
| 150 | – | Funcția ECO start/stop:
Siguranță pirofuzibilă 150. |
| 151 | 60 | Unitate de control electrică a asistenței la direcție |
| 152 | 60 | Unitate de control SAM față cu siguranță și modul releu |
| 153 | 100 | – |
| 154 | 100 | Motor ventilator pentru motor cu ardere internă și climatizare cu control integrat (M4 / 7) |
| 155 | 150 | Se referă la motor diesel:
Amplificator încălzitor PTC. |
| 156 | – | – |
| 157 | 150 | Unitate de control SAM față cu siguranță și modul releu |
| 158 | 50 | Valabil pentru vehicule cu volan pe partea șoferului:
Regulator ventilator; Se referă la vehicule cu volan pe partea pasagerului fără DISTRONIC PLUS sau fără motor 157: Unitate de control electronică a programului de stabilitate; Valabil pentru vehicule cu volan pe partea pasagerului cu DISTRONIC PLUS sau cu motor 157: Unitate de control electronică premium a programului de stabilitate. |
| 159 | 50 | Se referă la vehicule cu volan pe partea pasagerului fără DISTRONIC PLUS sau fără motor 157:
Unitate de control electronică a programului de stabilizare a traseului de conducere; Se referă la vehicule cu volan pe partea pasagerului cu DISTRONIC PLUS sau cu motor 157: Unitate de control electronică premium a programului de stabilitate electronică. |
| 160 | 60 | Releu AlRmatic |
| 161 | – | – |
| 162 | 100 | Unitate de control SAM față cu siguranță și modul releu |
| 163 | 150 | Fără funcția ECO start/stop:
Unitate de control SAM spate cu siguranță și modul releu. |
| 164 | 100 | Fără ECO start/stop:
Unitate de control SAM spate cu siguranță și modul releu. |
Releu al pompei de circulație a lichidului de răcire
Releu AIRMATIC
Panoul cutiei de siguranțe de pe bord
| Descriere | Amperi [A] |
| Protejează conexiunea dintre bateria auxiliară și unitatea de control electronic a blocului de aprindere și unitatea de control SAM față (pentru motor 276 din 01.09.2014 sau cu motor 274) | 5 |
Releu și siguranță suplimentară a bateriei
| Nr | Descriere |
| F96 | Siguranță suplimentară 30 în circuitul bateriei |
| K114 | Releu suplimentar al bateriei cu funcție ECO start/stop |
