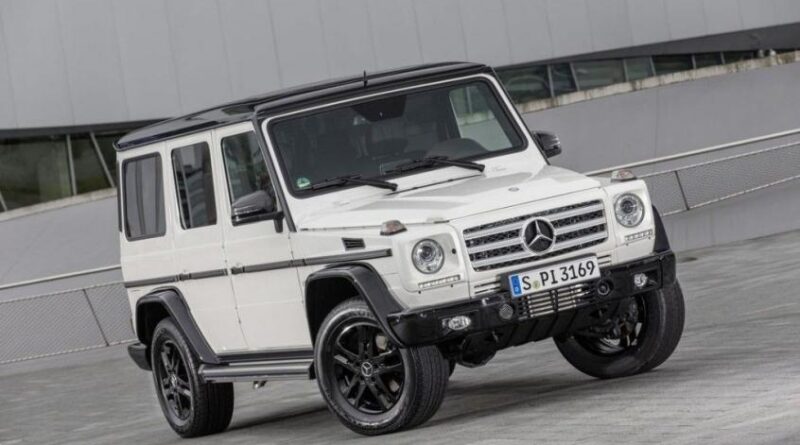

Mercedes-Benz G-Class W463 (1989-2017) – cutia de siguranțe

Andrei Popescu

Mercedes-Benz G-Class W463 (1989-2017) – schema cutiei de siguranțe

Anul producției: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Siguranță Brichetă (priză de alimentare) în Mercedes-Benz G-Class este siguranța 47 în bloc siguranțe sub bord, partea pasagerului.

În acest articol vei găsi scheme ale blocurilor siguranțe – Mercedes-Benz G-Class G280, G300, G320, G350, G500 și G55.
Bloc siguranțe bord (100B)

Locația blocului siguranțe

Blocul siguranțe se află pe partea bordului, partea șoferului, în spatele capacului.

Schema blocului siguranțe

Mercedes-Benz G-Class W463 (1989-2017) – schema cutiei de siguranțe

Atribuirea siguranțelor în blocul siguranțe al bordului

Număr Descriere Amperi [A]
Număr Descriere Amperi [A]
21 Modul control ușă față stânga 30
22 Modul control ușă față dreapta 30
23 Lumină de citire spate plafonieră 5
24 Încălzire parbriz (SA) 20
25 Încălzire scaun partea șoferului și partea pasagerului (SA) 30
26 Lumină de intrare;

Iluminare mâner intrare (SA)

 7.5
27 Modul control scaun partea șoferului;

Reglare volan

 30
28 Priză tavă pentru obiecte mici
30 Climatizare;

Încălzire recirculare.

 40
31 EIS 20
32 Modul control ușă spate stânga 30
33 Modul control ușă spate dreapta 30
Număr Descriere Amperi [A]
34 Tele Aid 7.5
37 Pompă gol blocare diferențial 15
38 Pompă gol blocare diferențial 30
39 Modul control bloc siguranțe 40
40 Sistem antiblocare roți (ABS) 25
41 UCP;

Climatizare.

 7.5
42 Indicator sistem airbag 7.5
B Circuit modul control ABS 87

Comutator lumină de stop

 10
C Rezervă –
D Circuit modul control ABS 15

Comutator lumină de stop

 5
E Rezervă –
F Modul control încălzire scaun spate 20
G Ventilator auxiliar 20
H Ventilator auxiliar 20
Cutia de siguranțe sub bordul părții pasagerului (100C față SAM)

Poziția cutiei de siguranțe

Se află în spațiul pentru picioarele pasagerului în spatele capacului.

Schema cutiei de siguranțe

Mercedes-Benz G-Class W463 (1989-2017) – schema cutiei de siguranțe - 2

Alocarea siguranțelor și releelor în cutia de siguranțe sub bordul părții pasagerului

Număr Descriere Amperi [A]
Număr Descriere Amperi [A]
43a Circuit claxon cu trompetă 15R 15
43b Circuit claxon cu trompetă 30 15
44 Circuit rețea telefonică 15R (SA) 5
45 Circuit martor SRS/modul control 15R 7.5
46 Ștergător 20
47 Brichetă;

Circuit bec în sertarul torpedoului 15R

 15
48 Priză. 15 bobine de aprindere 15
49 Conectat la modul control martor 15 SRS 7.5
50 Aprindere lumini 5
51 Set semnalizatoare 7.5
52 Demaror 15
53 Gestionare motor 15
54 Gestionare motor 15
55 Priză 87 EWT / cutie 7.5
56 Blocare diferențial 5
57 Priză 30Z EIS 5
Număr Descriere Amperi [A]
59 Pompă de retur ABS 50
61 Rezervă 15
62 Conexiune date;

Faruri de întâlnire.

 5
63 Faruri de întâlnire 5
64 Comandă 10
65 Pompă aer secundar 40
Releu
A Releu claxon cu trompetă
B Releu terminal 87, șasiu
C Releu viteză ștergător/ștergătoare parbriz 1 și 2
D Releu priză 15R
E Releu control pompă KSG
F Releu pompă aer
G Releu priză 15
H Releu aprindere și oprire ștergător/ștergătoare parbriz
I Releu 87, motor
K Releu demaror
Cutia de siguranțe a consolei centrale (100A)

Locația cutiei de siguranțe

Cutia de siguranțe se află în partea spate a consolei centrale (vezi din partea pasagerului)

Schema cutiei de siguranțe

Mercedes-Benz G-Class W463 (1989-2017) – schema cutiei de siguranțe - 3

Număr Descriere Amperi [A] Număr Descriere Amperi [A] 1 Priză 15R2 / TES stânga 30 2 Priză 15R2 / TES dreapta 30 4 Pompă combustibil 15 5 Rezervă 20 6 Rezervă 20 7 Rezervă 20 8 Modul antenă;

Semnalizator ATA;

Senzor de înclinare. 7.5 9 OCP 25 10 Dezghețare lunetă spate 20 11 Rezervă 20 12 Modul control senzor viteză ieșire 15 13 Scaun multiconfigurabil (SA) 20 14 Pulverizator lunetă spate 15 15 Deblocare capac rezervor combustibil 10 16 Sistem recunoaștere vocală

Număr Descriere Amperi [A]
20 Închidere centralizată – ușă înaltă (?) 10
Releu
L Releu pompa combustibil
M Releu 2, terminal 15R
N Releu de rezervă 2
O Releu de rezervă 1
P. Releu dezghețare lunetă spate
Q Releu 1, priză 15R
R Releu capac umplere, schimbare polaritate 1
S Releu capac umplere, întrerupător polaritate 2
R1 Releu blocare diferențial (K36)
R2 Releu atenuare lumini stop ESP (K55)
R3 Releu pompă înaltă presiune / retur ESP (K60)
R4 Releu auxiliar ventilator dreapta (K9 / 2)
R5 Releu auxiliar ventilator stânga (K9 / 1)
Cutia de siguranțe preliminară

Se află lângă bateria (pardoseala între compartimentele spate pentru picioare).

Modul releu (100D)

Spate stânga al portbagajului, sub schimbătorul de CD-uri.

Mercedes-Benz G-Class W463 (1989-2017) – schema cutiei de siguranțe - 4

Releu
T Releu închidere centralizată (CL)
U N36 Senzor viteză ieșire transmisie în cascadă
V K68 Releu ștergător spate
W K68 Releu ștergător spate
